Volkswagen New Beetle / Fusibles 2005

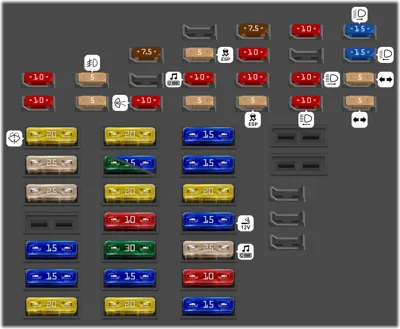

Panel de fusibles interior (Hasta Junio 2005)

Panel de fusibles interior (Hasta Junio 2005)
N°ADescripción
1 10A Relé de retrovisor exterior calefactado, Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del acompañante con calefacción, Luz de la guantera, Elemento calefactor del surtidor del lavaparabrisas izquierdo/derecho
2 10A Relé de señal de giro, Bombilla de señal de giro delantera izquierda/derecha, Bombilla de señal de giro trasera izquierda/derecha
3 5A Conmutador de luces, Regulador de iluminación de interruptores e instrumentos, Relé de luces antiniebla
4 5A Luz de matrícula
5 7.5A Conmutador de trampilla de aire fresco/recirculación de aire, Conmutador de aire fresco y de recirculación de aire, Botón SET del sistema de control de crucero (CCS) [sólo CCS], Botón de calefacción del retrovisor exterior, Pedal de embrague interruptor, Conmutador pedal de freno, Sensor de alta presión, Relé conmutador luces de circulación diurna, Centralita climatronic, Ventilador del radiador unidad de control, Unidad de control de puerta del conductor, Conector de 16 pines, autodiagnóstico (T16/1T16/16), Motor de control de alcance de luces izquierdo, Motor de control de alcance de luces derecho
7 10A Interruptor de luz de marcha atrás, Transmisor del velocímetro, Inhibidor de arranque y relé de luz de marcha atrás, Testigo de posición de la palanca selectora P/N, Bombilla de luz de marcha atrás izquierda/derecha, Conector de 16 pines, autodiagnóstico
9 5A Pulsador TCS y ESP, Centralita ABS, Sensor de ángulo de dirección
10 10A Unidad de control en cuadro de instrumentos, Unidad de control central para sistema de confort (sólo modelos con elevalunas), Radio, Reloj digital
11 5A Unidad de control en el cuadro de instrumentos, Solenoide de bloqueo de la palanca selectora
12 7.5A Conector de 16 pines, autodiagnóstico
13 10A Interruptor de luz de freno
14 10A Unidad de control Motronic, Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas)
15 5A Sensor de ángulo de dirección para TCS/ESP, Unidad de control de caja automática, Unidad de control en el cuadro de instrumentos
16 10A Unidad de control del ventilador del radiador
18 10A Relé de luz antiniebla, Unidad de control en el cuadro de instrumentos, Relé interruptor de luz de cruce y de carretera derecha (para lámpara de descarga de gas), Lámpara de luz de carretera derecha
19 10A Relé interruptor de luz de cruce y de carretera izquierda (para lámpara de descarga de gas), Bombilla de luz de carretera izquierda
20 15A Relé interruptor de luces de cruce y de carretera derechas (para lámpara de descarga de gas), Lámpara de luces de cruce del faro derecho
21 15A Relé del interruptor de luces de cruce y de carretera izquierdas (para lámpara de descarga de gas), Lámpara de luces de cruce del faro izquierdo
22 5A Unidad de control en el cuadro de instrumentos, Lámpara de luz trasera y de freno derecha, Lámpara de intermitente delantero derecho y de posición lateral, Lámpara de posición lateral trasera derecha
23 5A Unidad de control en el cuadro de instrumentos, Lámpara de luz trasera y de freno izquierda, Lámpara de intermitente delantero izquierdo y de posición lateral, Lámpara de posición lateral trasera izquierda
24 20A Interruptor de limpiaparabrisas intermitente, Relé de lavado y limpiaparabrisas intermitente automático (solo para sistema lavafaros)
25 25A Interruptor del soplador de aire fresco, Unidad de control de Climatronic, Soplador de aire fresco (solo para Climatronic)
26 25A Interruptor de la luneta trasera con calefacción, Luneta trasera con calefacción
28 15A Bomba de presurización del sistema de combustible
29 15A Unidad de control Motronic; Código de motor BEW únicamente: Medidor de masa de aire, Unidad de control del sistema de inyección directa diésel
30 20A Unidad de control para regulación del techo corredizo
31 20A Conmutador multifunción, Unidad de control de caja automática, Unidad de control del servofreno
32 30A N30/ N31/ N32/ Inyector, cilindro
32 15A Códigos de motor BEW únicamente: Unidad de control del sistema de inyección directa diésel, Regulador de dosificación
33 20A Vacante
34 10A Sólo código de motor BEW: Transmisor Hall, Unidad de control de activación de bujías de precalentamiento, Válvula de recirculación de gases de escape, Válvula solenoide de control de presión de sobrealimentación, Válvula de conmutación del refrigerador de recirculación de gases de escape, Motor de trampilla del colector de admisión
35 30A Toma 3 de 12 V en el maletero (hasta el 06.04)
36 15A Interruptor de luces antiniebla
37 20A Unidad de control Motronic, Unidad de control del sistema de inyección directa diésel (sólo código BEW), Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas), Fusible bomba de vacío de freno
38 15A Interruptor de apertura remota de la tapa de llenado del depósito, Botón de apertura remota del portón trasero, Unidad de control de la puerta del conductor (modelos con elevalunas), Unidad de control de la puerta del acompañante (modelos con elevalunas)
39 15A Interruptor de luces de emergencia
40 20A Bocina o bocina de doble tono, Relé de bocina de doble tono
41 15A Encendedor de cigarrillos, Toma de 12 V, Toma 2 de 12 V, Toma 3 de 12 V en el maletero
42 25A Radio
43 10A Sonda lambda, Medidor de masa de aire, Sonda lambda 2, Sonda lambda después del catalizador, Relé de la bomba de aire secundario, Electroválvula 1 del sistema de filtro de carbón activado, Válvula de entrada de aire secundario, Combustible bomba de diagnóstico del sistema; Código de motor BEW únicamente: Conmutador del pedal del embrague, Conmutador del pedal del freno, Relé de baja potencia térmica, Relé de alta potencia térmica, Elemento calentador para respiradero del cárter
44 15A Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del pasajero delantero con calefacción

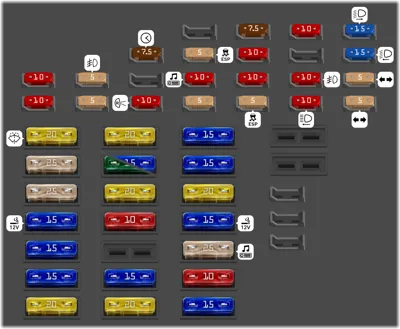

Panel de fusibles interior (Desde Julio 2005)

Panel de fusibles interior (Desde Julio 2005)
N°ADescripción
1 10A Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del acompañante con calefacción, Luz de la guantera, Elemento calefactor del surtidor del lavaparabrisas izquierdo/derecho
2 10A Relé de señal de giro, Bombilla de señal de giro delantera izquierda/derecha, Bombilla de señal de giro trasera izquierda/derecha
3 5A Conmutador de luces, Regulador de iluminación de interruptores e instrumentos, Relé de luces antiniebla
4 5A Luz de matrícula
5 7.5A Conmutador del sistema de control de crucero, Conmutador de trampilla de aire fresco/recirculación de aire, Botón de calefacción del retrovisor exterior (solo para elevalunas mecánicos), Conmutador del pedal del embrague (sólo caja de cambios manual, motores BPS, BPR) Conmutador del pedal de freno, Sensor de alta presión, Relé de conmutación de luces de circulación diurna, Unidad de control del ventilador del radiador, Centralita monitor presión neumáticos, Conector 16 pines autodiagnóstico, Reloj digital, Retrovisor interior antideslumbrante automático
7 10A Conmutador de luz de marcha atrás, Conmutador multifunción, Sensor del velocímetro, Relé inhibidor de arranque y luz de marcha atrás, Testigo de posición de la palanca selectora P/N, Luz de marcha atrás izquierda/derecha bombilla, conector 1 pin, autodiagnóstico
9 5A Botón TCS y ESP, Unidad de control ABS, Sensor de ángulo de dirección (solo para TCS/ESP)
10 10A Unidad de control en cuadro de instrumentos, Unidad de control central para sistema de confort (sólo modelos con elevalunas), Radio, Reloj digital
11 5A Unidad de control en el cuadro de instrumentos, Solenoide de bloqueo de la palanca selectora
12 7.5A Conector de 16 pines, autodiagnóstico, Unidad de control del monitor de presión de neumáticos
13 10A Interruptor de luz de freno
14 10A Unidad de control Motronic, Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas)
15 5A Sensor de ángulo de dirección para TCS/ESP, Unidad de control de caja automática, Unidad de control en el cuadro de instrumentos, Reloj digital
16 10A Unidad de control del ventilador del radiador
18 10A Relé faro antiniebla, Centralita en cuadro de instrumentos, Lámpara luz de carretera derecha
19 10A Bombilla de luz de carretera izquierda
20 15A Bombilla de luz de cruce del faro derecho
21 15A Bombilla de luz de cruce del faro izquierdo
22 5A Unidad de control en el cuadro de instrumentos, Bombilla de luz lateral derecha, Bombilla de luz trasera y de freno derecha, Bombilla de luz de posición delantera derecha, Bombilla de intermitente delantero derecho y de posición lateral, Luz de posición lateral trasera derecha bulbo
23 5A Unidad de control en el cuadro de instrumentos, Lámpara de luz lateral izquierda, Lámpara de luz trasera y de freno izquierda, Lámpara de posición lateral delantera izquierda, Lámpara de luz de posición lateral y de giro delantera izquierda, Lámpara de posición lateral trasera izquierda bulbo
24 20A Interruptor de limpiaparabrisas intermitente, Relé de lavado y limpiaparabrisas intermitente automático (solo para sistema lavafaros)
25 25A Interruptor del ventilador de aire fresco
26 25A Interruptor de la luneta trasera con calefacción, Luneta trasera con calefacción
27 15A Toma de 12 V, Toma 3 de 12 V en el maletero
28 15A Bomba de presurización del sistema de combustible
29 15A Unidad de control Motronic (motores con códigos de motor BPR y BPS únicamente), N30/ N31/ N32/ N33/ Inyector, cilindro; Unidad de control del motor (código de motor únicamente CBPA); Código de motor BEW únicamente: Medidor de masa de aire, Unidad de control del sistema de inyección directa diésel
30 20A Unidad de control para regulación del techo corredizo
31 20A Unidad de control de caja de cambios automática, Unidad de control del servofreno
32 30A Válvula reguladora del compresor del sistema de aire acondicionado; N30/ N31/ N32/ Inyector, cilindros (código de motor únicamente CBPA)
32 15A Unidad de control del sistema de inyección directa diésel (código de motor únicamente BEW)
33 20A Vacante
34 10A Código de motor BEW únicamente: Transmisor Hall, Unidad de control de activación de bujías de precalentamiento, Válvula de recirculación de gases de escape, Válvula solenoide de control de presión de sobrealimentación, Válvula de conmutación del refrigerador de recirculación de gases de escape, Motor de trampilla del colector de admisión
36 15A Interruptor de luces antiniebla
37 20A Unidad de control Motronic, Unidad de control del motor (código de motor sólo CBPA), Unidad de control del sistema de inyección directa diésel (código de motor BEW), Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas), Fusible de la bomba de vacío del freno
38 15A Pulsador de apertura remota de la tapa del depósito, Pulsador de apertura remota del portón trasero, Centralita de control de puerta del conductor (modelos con elevalunas), Centralita puerta acompañante (modelos con elevalunas)
39 15A Interruptor de luces de emergencia
40 20A Bocina o bocina de doble tono, Relé de bocina de doble tono
41 15A Encendedor de cigarrillos, Toma de 12 V, Toma 2 de 12 V, Toma 3 de 12 V en el maletero
42 25A Radio
43 10A Sonda lambda (códigos de motor sólo BPS, BPR, CBPA), Sonda lambda después del catalizador (códigos de motor sólo BPS, BPR, CBPA), Sonda lambda central para catalizador banco 1 (código de motor sólo BPR), Masa de aire Medidor/Sensor de temperatura del aire de admisión (códigos de motor BPS, BPR), Válvula solenoide 1 del filtro de carbón activado (códigos de motor BPS, BPR, CBPA), Bomba de diagnóstico del sistema de combustible (códigos de motor BPS, BPR); Código de motor BEW únicamente: Conmutador del pedal del embrague, Conmutador del pedal del freno, Relé de baja potencia térmica, Relé de alta potencia térmica, Elemento calentador para respiradero del cárter
44 15A Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del pasajero delantero con calefacción
