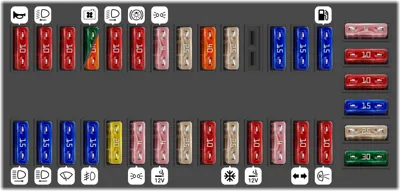

Fusiblera del habitáculo [Nafta]

N°	A	Descripción
1	10A	Bocina
2	10A	Luz baja izquierda
3	10A	Unidad de comando del sistema de freno ABS
4	30A	Motor del ventilador del sistema de enfriamiento
4	40A	Motor del ventilador del sistema de enfriamiento / relevador del funcionamiento posterior del ventilador [Vehículos equipados con A/A]
5	10A	Luz baja derecha
6	10A	Luz de freno, reloj, computadora de abordo, luz del compartimiento de equipajes, luz interior
7	4A	Luz de posición delantera/ trasera derecha
8	25A	Interruptor/luz de emergencia (balizas)/ guinada de los faros
9	40A	Motor del ventilador del sistema auxiliar de enfriamiento (vehículos equipados con A/A)
10	25A	Aire acondicionado ventilador de aire interior
12	15A	Traba eléctrica de puertas
13	15A	Sistema de inyección electrónica, válvula del filtro de carbón activado.
14	15A	Bomba de combustible
15	15A	Luz alta derecha/lámpara testigo de luz alta
16	15A	Luz alta izquierda
17	15A	Limpia y lavaparabrisas/lavador de la luneta trasera
18	15A	Faro de niebla
19	20A	Amplificador del altavoz de la tapa de compartimiento de equipajes
20	4A	Luz de posición delantera/trasera izquierda/luz del compartimiento del motor
21	4A	lluminación del cenicero y encendedor de cigarrillos/luz de niebla trasera/ luces de patente/luz de la guantera/lámpara testigo de las luces de posición
22	25A	Desempañador de la luneta trasera (excepto Saveiro)
23	10A	Limpialuneta trasera (excepto Saveiro)
24	25A	Ventilación forzada/aire acondicionado
25	10A	Encendedor de cigarrillos
26	4A	Comando eléctrico de los espejos retrovisores
27	10A	Indicadores de giro/luces indicadoras/ velocímetro/indicador del nivel de combustible y de la temperatura del líquido de enfriamiento
28	10A	Luz de marcha atrás
29	4A	Fusible de reserva
30	10A	Fusible de reserva
31	10A	Fusible de reserva
32	15A	Fusible de reserva
33	25A	Fusible de reserva
34	30A	Fusible de reserva

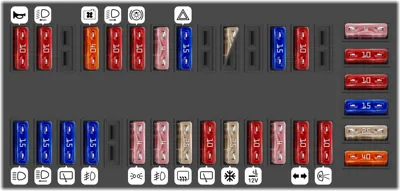

Fusiblera del habitáculo [Diesel]

N°	A	Descripción
1	10A	Bocina
2	10A	Luz baja izquierda
4	40A	Ventilador de radiador
5	10A	Luz baja derecha
6	10A	Luz de freno / Luz interior / Reloj / Luz del compartimiento de equipajes
7	4A	Luz de posición del./tras. derecha
8	15A	Interruptor de luces de emergencia, luces de emergencia, guiñada de los faros
10	25A	Aire acondicionado (libre en vehículos sin A/A)
10	-	Libre [en vehículos sin A/A]
12	15A	Traba eléctrica de puertas
13	10A	Sistema electrónico de la inyección
15	15A	Luz alta / Testigo luz alta
16	15A	Luz alta izquierda
17	15A	Limpia-lavaparabrisas / Lavador de luneta trasera
18	15A	Faro antiniebla
20	4A	Luz de posición delantera/trasera izquierda / Luz del compartimiento del motor
21	4A	Luz de patente / Iluminación del encendedor / Iluminación del cenicero / Luz antiniebla trasera / Luz de guantera / Lámpara testigo de las luces de posición
22	25A	Desempañador de la luneta trasera
23	10A	Limpialuneta trasero
24	25A	Aire acondicionado / Ventilación forzada
25	10A	Encendedor de cigarrillos
26	4A	Comando eléctrico de los espejos retrovisores
27	10A	Indicadores de giro / Luces indicadoras / Velocímetro / Indicador del nivel de combustible y de la temperatura del líquido de enfriamiento
28	10A	Luz de marcha atrás / Válvula corte comb. / Avance automático de bomba inyectora
29	4A	Fusible de reserva
30	10A	Fusible de reserva
31	10A	Fusible de reserva
32	15A	Fusible de reserva
33	25A	Fusible de reserva
34	40A	Fusible de reserva

Relés de la fusiblera del habitáculo

N°		A	Descripción
-			Lava y limpiaparabrisas
-			Indicador de dirección y baliza
-			Lava y limpialuneta trasera
-			Auxiliar de luz de niebla
-			Temporizador del levanta vidrios
-			Función X
-			Auxiliar de las bocinas
-			Disyuntor térmico de los vidrios
-			Traba central
-			Aire acondicionado
-			Auxiliar de luz de profundidad
