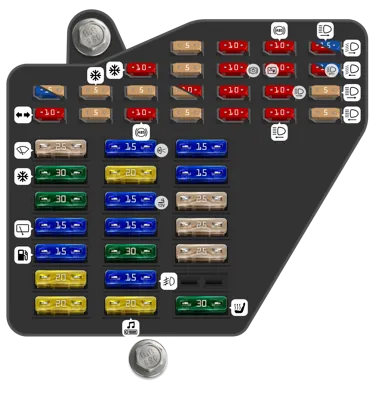

Panel de fusibles interior, detrás del tablero, izquierda
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Chorros de lavado calefaccionados | |
| 1 | 5A | Boquilla de lavado calefaccionada | |
| 2 | 10A | Luces de giro | |
| 3 | 5A | Iluminación de la guantera, sistema de aire acondicionado y palanca selectora | |
| 4 | 5A | Luces de matrícula | |
| 5 | 10A | Inserto del tablero, calefacción de asientos, aire acondicionado | |
| 6 | 5A | Unidad central de electrónica de confort | |
| 7 | 10A | ABS | |
| 8 | 5A | Control automático de alcance de faros | |
| 9 | 5A | Memoria de ajuste de asientos | |
| 10 | 5A | Cambiador de CD | |
| 10 | 10A | Cambiador de CD | |
| 11 | 5A | CCS con caja de cambios automática | |
| 12 | 10A | Suministro de voltaje de autodiagnóstico | |
| 13 | 10A | Luces de freno | |
| 14 | 10A | Unidad central de electrónica de confort | |
| 15 | 10A | Inserto del tablero, caja de cambios automática | |
| 16 | 10A | ABS/ASR | |
| 17 | 10A | Sistema de navegación, sistema de alarma de taxi | |
| 18 | 10A | Luz de carretera derecha | |
| 19 | 10A | Luz de carretera izquierda | |
| 20 | 10A | Luz de cruce derecha, HRC | |
| 20 | 15A | Faro derecho, luz de cruce | |
| 21 | 10A | Luz de cruce izquierda, HRC | |
| 21 | 15A | Faro izquierdo, luz de cruce | |
| 22 | 5A | Luces de posición derechas | |
| 23 | 5A | Luces de posición izquierdas | |
| 24 | 25A | Sistema de limpiaparabrisas | |
| 25 | 30A | Soplador de aire fresco, sistema de recirculación de aire, aire acondicionado | |
| 26 | 30A | Calefacción de la luneta trasera | |
| 27 | 15A | Sistema de limpiaparabrisas trasero | |
| 28 | 15A | Bomba de combustible | |
| 29 | 20A | Gestión del motor | |
| 30 | 20A | Techo corredizo | |
| 31 | 15A | Luces de reversa, CCS, taxímetro, caja de cambios automática | |
| 32 | 20A | Gestión del motor | |
| 33 | 15A | Encendedor de cigarrillos | |
| 34 | 15A | Gestión del motor, inyectores | |
| 35 | 30A | Toma de remolque | |
| 36 | 15A | Luces antiniebla | |
| 37 | 20A | Sistema de radio, sistema telefónico | |
| 38 | 15A | Electrónica de confort | |
| 39 | 15A | Luces de advertencia de peligro | |
| 40 | 25A | Bocina de doble tono | |
| 41 | 25A | ABS con ESP | |
| 42 | 25A | ABS con ESP | |
| 44 | 30A | Calefacción de asientos |
Relé en el soporte adicional sobre la placa de relés
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de bocina de doble tono | ||
| - | Relé de descarga del contacto X | ||
| - | Relé de lavado/limpiado intermitente automático [hasta julio de 1997] | ||
| - | Relé de bombas de combustible / Relé de bujías de precalentamiento | ||
| - | Relé de lavado/limpiado intermitente automático [desde agosto de 1997] | ||
| - | Relé de lavado/limpiado intermitente automático [desde agosto de 1997] | ||
| 1 | Relé para el ventilador del radiador - aire acondicionado | ||
| 2 | Relé para la apertura remota del portón trasero | ||
| 3 | Relé para el acoplamiento magnético | ||
| 4 | Unidad de control para el aire acondicionado | ||
| 5 | Relé para la bomba de combustible [solo en vehículos diésel con tracción Syncro] | ||
| 6 | Relé para la iluminación de la palanca selectora, Unidad de control para el sistema de alarma II / taxi | ||
| 7 | [Hasta agosto de 1997]: Relé para el sistema lavafaros, [Desde agosto de 1997]: Relé para luces antiniebla | ||
| 9 | Unidad de control para el sistema de alarma I / taxi | ||
| 10 | Relé para luces antiniebla [hasta agosto de 1997] | ||
| 11 | Relé para el cambio de altavoz de radio/teléfono | ||
| 12 | Relé para el inhibidor de arranque | ||
| 13 | Relé para el inhibidor de arranque y luces de reversa / Relé para el inhibidor de arranque / Relé de bloqueo para el arranque (interruptor del pedal de embrague) |
Relé en el soporte de relés adicional
| N° | A | Descripción | |
|---|---|---|---|
| 3 | Relé para bomba de flujo de retorno - ABS con ESP | ||
| 4 | Relé para válvula solenoide - ABS con ESP | ||
| 5 | Relé para ventilador del radiador, 80W Relé para ventilador del radiador - 1ª velocidad, 300W | ||
| 6 | [Solo código de motor AFN]: Relé para funcionamiento posterior del ventilador del radiador | ||
| 8 | Relé para ventilador del radiador - 2ª velocidad, 300W |
Ubicaciones de los conectores en la estación de acoplamiento del pilar A izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | (Techo) Tablero de instrumentos | ||
| - | (Pantalla de temp. ambiente) Tablero de instrumentos | ||
| - | (Airbag) Tablero de instrumentos | ||
| 1 | (Piso) Techo | ||
| 2 | (Piso) Puerta delantera izquierda | ||
| 3 | (Piso) Puerta delantera izquierda | ||
| 4 | (CCS) Tablero de instrumentos | ||
| 5 | (Altavoz) Puerta delantera izquierda | ||
| 6 | (Piso) Tablero de instrumentos | ||
| 7 | (Altavoz) Tablero de instrumentos | ||
| 8 | (Piso) Tablero de instrumentos | ||
| 9 | (Faro izquierdo) Tablero de instrumentos | ||
| 10 | (Faro izquierdo) Tablero de instrumentos | ||
| 11 | (Piso) Tablero de instrumentos | ||
| 12 | (Calefacción de asiento/cinturón) Tablero de instrumentos | ||
| 13 | (Techo corredizo) Tablero de instrumentos | ||
| 14 | (Ventilador del radiador) Tablero de instrumentos | ||
| 15 | (ABS) Tablero de instrumentos | ||
| 16 | (Piso) Techo | ||
| 17 | (Motor del limpiaparabrisas) Tablero de instrumentos |
