Volkswagen Passat / Fusibles 2000

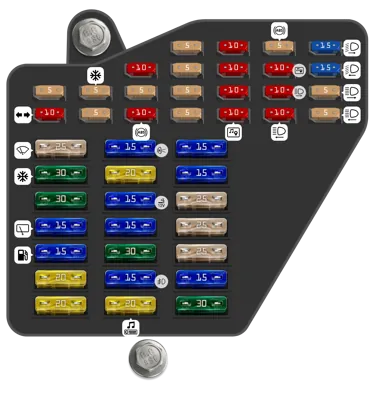

Ubicaciones de fusibles en el portafusibles, detrás del panel del tablero, a la izquierda

Ubicaciones de fusibles en el portafusibles, detrás del panel del tablero, a la izquierda
N°ADescripción
1 5A Chorros de lavaparabrisas calefaccionados
2 10A Luces direccionales
3 5A Iluminación de la guantera, sistema de aire acondicionado y palanca selectora
4 5A Luces de la placa de matrícula
5 10A Inserto del panel del tablero, calefacción de asientos, aire acondicionado, volante multifunción
6 5A Unidad central de eléctricos de conveniencia
7 10A ABS
8 5A Teléfono/telemática; Control automático del rango de los faros
9 5A Espejo exterior calefaccionado, memoria de ajuste del asiento
10 5A Cambiador de CD, telemática, volante multifunción
11 5A CCS con caja de cambios automática
12 10A Suministro de voltaje de autodiagnóstico
13 10A Luces de freno
14 10A Unidad central de eléctricos de conveniencia
15 10A Inserto del panel del tablero, caja de cambios automática, sistema de navegación
16 5A ABS
17 10A Sistema de navegación, sistema de alarma de taxi
18 10A Luz de carretera derecha
19 10A Luz de carretera izquierda
20 15A Luz de cruce derecha, HRC
21 15A Luz de cruce izquierda, HRC
22 5A Luces laterales derechas
23 5A Luces laterales izquierdas
24 25A Sistema de limpiaparabrisas
25 30A Ventilador de aire fresco, sistema de recirculación de aire, aire acondicionado
26 30A Calefacción de la ventana trasera, calefacción de espejos
27 15A Sistema de limpiaparabrisas trasero
28 15A Bombas de combustible
29 20A Gestión del motor
30 20A Techo corredizo
31 15A Luces de reversa, CCS, taxímetro caja de cambios automática
32 20A Gestión del motor
33 15A Encendedor de cigarrillos
34 15A Gestión del motor, inyectores
35 30A Enchufe del remolque
36 15A Luces antiniebla
37 20A Sistema de radio, sistema de teléfono
38 15A Eléctricos de conveniencia
39 15A Luces de advertencia de peligro
40 25A Claxon de doble tono
41 25A ABS con ESP
42 25A ABS con ESP
43 15A Recirculación de gases de escape
44 30A Calefacción de asientos

Portador adicional de relés sobre la placa de relés

Portador adicional de relés sobre la placa de relés
N°ADescripción
- Relé de bocina de doble tono
- Relé de alivio para contacto X
- Relé de bombas de combustible, Relé de bujías de precalentamiento
- Relé automático de lavado/limpieza intermitente, Relé de sensor de limpiaparabrisas/lluvia
- Relé automático de lavado/limpieza intermitente, Relé de sensor de limpiaparabrisas/lluvia
1 Relé para ventilador del radiador - aire acondicionado
2 Relé para apertura remota del portón trasero
3 Relé para acoplamiento magnético
4 Unidad de control para el aire acondicionado
5 Relé para bomba de combustible [solo en vehículos diésel con tracción Syncro]
6 Relé para iluminación de la palanca de selección, Unidad de control para sistema de alarma II / taxi
7 Relé para luces antiniebla
8 Relé de apagado de luces de conducción diurna, Relé para volante multifunción
9 Unidad de control para sistema de alarma I / taxi, Relé para volante multifunción
10 Relé para bomba diésel adicional - bomba inyectora
11 Relé para cambio de altavoz de radio/teléfono
12 Relé de bloqueo para el motor de arranque
13 Relé para inhibidor de arranque y luces de reversa / Relé para inhibidor de arranque / Relé de bloqueo para el motor de arranque (interruptor del pedal de embrague)

Relé en portador de relé adicional

Relé en portador de relé adicional
N°ADescripción
3 Relé para bomba de retorno - ABS con ESP
4 Relé para válvula solenoide - ABS con ESP
5 Relé para ventilador del radiador, 80W / Relé para ventilador del radiador - 1ª velocidad, 300W
6 Solo código de motor AFN: Relé para funcionamiento del ventilador del radiador
8 Relé para ventilador del radiador - 2ª velocidad, 300W
