Volkswagen Passat / Fusibles 2003

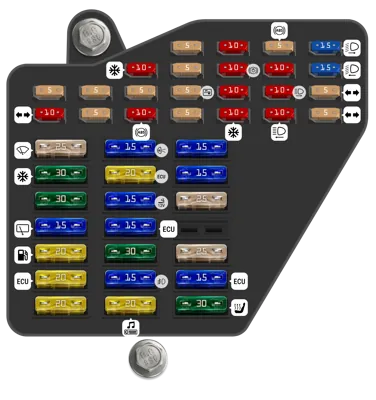

Panel de fusibles interior, a la izquierda detrás del panel del tablero

Panel de fusibles interior, a la izquierda detrás del panel del tablero
N°ADescripción
1 5A Chorros de lavaparabrisas calefaccionados
2 10A Sistema de luces direccionales
3 5A Calefactor de parabrisas
4 5A Luz de matrícula
5 10A Asientos calefaccionados, sistema de aire acondicionado, telemática, volante multifunción, techo solar, espejo, abridor de puerta de garaje
6 5A Unidad de control central del sistema de conveniencia
7 10A ABS, interruptor de luz de freno, sistema de control de crucero, unidad de control del motor
8 5A Control automático del rango de los faros
9 5A Ayuda de estacionamiento
10 5A Cambiador de CD, teléfono, telemática, volante multifunción, sistema de navegación, radio
11 5A Ajuste de asiento con función de memoria
12 10A Suministro de voltaje de conexión de autodiagnóstico
13 10A Luces de freno
14 10A Unidad de control central del sistema de conveniencia
15 10A Inserto del panel del tablero, sistema de aire acondicionado, caja de cambios automática
16 5A ABS, sensor de ángulo de dirección
17 10A Radio bidireccional para vehículos especiales, toma de corriente eléctrica
18 10A Luz de carretera derecha
19 10A Luz de carretera izquierda
20 15A Luz de cruce derecha
21 15A Luz de cruce izquierda
22 5A Luz lateral derecha
23 5A Luz lateral izquierda
24 25A Sistema de limpiaparabrisas
25 30A Ventilador de aire fresco, sistema de aire recirculado, sistema de aire acondicionado, techo solar
26 30A Luneta trasera calefaccionada
27 15A Limpiaparabrisas trasero
28 20A Bomba de combustible, bomba adicional de diésel
29 20A Unidad de control del motor, ventilador del radiador
30 20A Techo corredizo/inclinable
31 15A Luces de reversa, CCS, caja de cambios automática, aumento de revoluciones, espejo, válvula de frecuencia, enchufe de diagnóstico, unidad de control de alarma para vehículos especiales
32 20A Unidad de control del motor, CCS
33 15A Encendedor de cigarrillos
34 15A Unidad de control del motor
35 30A Toma de acoplamiento de remolque
36 15A Luces antiniebla
37 20A Sistema de radio, navegación
38 15A Unidad de control central del sistema de conveniencia, unidad de control de puerta
39 15A Sistema de luces de advertencia de peligro
40 25A Claxon de doble tono
42 25A ABS con ESP
43 15A Recirculación de gases de escape, sensor de temperatura del refrigerante, unidad de control del motor
44 30A Calefacción de asientos

Relé en portador de relé adicional sobre placa de relé

Relé en portador de relé adicional sobre placa de relé
N°ADescripción
- Relé de bocina de doble tono
- Relé de alivio de contacto X
- Relé de la bomba de combustible; Relé de bujía incandescente
- Relé de lavado y limpiaparabrisas intermitente automático; Relé del sensor de lluvia del limpiaparabrisas
- Relé de lavado y limpiaparabrisas intermitente automático; Relé del sensor de lluvia del limpiaparabrisas
- 20A Fusible de toma de corriente eléctrica del compartimento de equipaje I
- 20A Fusible de toma de corriente eléctrica del compartimento de equipaje II
- 25A Fusibles para policía
- 10A Fusibles para taxi
1 Relé del ventilador del radiador - aire acondicionado
2 Relé del techo solar
3 Relé del embrague magnético; Relé del embrague magnético
4 Luces diurnas - apagado; Relé del inmovilizador; Relé del sistema de alarma de taxi (alarma silenciosa)
5 Relé del sistema de alarma de taxi; Relé de luces altas
7 Relé de luces antiniebla
8 Relé del volante multifunción; Relé del volante multifunción
9 Relé del volante multifunción; Relé del volante multifunción
10 Relé de bomba diésel adicional - inyector unitario; Relé de bomba diésel adicional - TDI; Relé del servofreno
11 Relé del sistema de alarma de taxi
12 Relé del sistema de alarma de taxi
13 Relé inhibidor de arranque y luces de reversa; Relé inhibidor de arranque (interruptor del pedal de embrague)

Relé en portador de relé adicional detrás de la placa de relé

Relé en portador de relé adicional detrás de la placa de relé
N°ADescripción
3 Ventilador del radiador
5 Relé del ventilador del radiador
6 Relé de funcionamiento del ventilador del radiador; Relé del ventilador del radiador solo para conducción a la derecha
7 Relé ABS con ESP
8 Relé del ventilador del radiador

Asignación de placa de relé, detrás del portador de relé de 13 posiciones

Asignación de placa de relé, detrás del portador de relé de 13 posiciones
N°ADescripción
- 60A Fusible de relé de salida de alta calefacción
- 40A Fusible de relé de salida de baja calefacción
1 Relé de salida de alta calefacción [solo con calefactor auxiliar]
3 Relé de salida de baja calefacción [solo con calefactor auxiliar]
