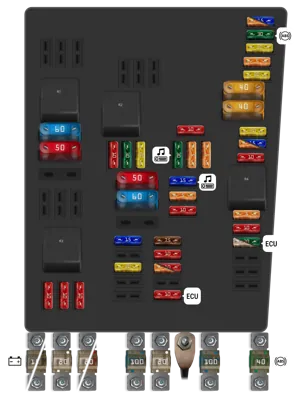

Caja de fusibles en el motor, en el lado izquierdo (Hasta abril de 2005)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Unidad de control central del sistema de conveniencia | |
| - | 5A | Unidad de control del suministro a bordo | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave | |
| - | 20A | Bobinas de encendido con etapas de salida | |
| - | 5A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 15A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 10A | Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de la mariposa del colector de admisión, Válvula de control del árbol de levas de escape 1, Válvula de la bomba de chorro de succión | |
| - | 5A | Relé de la bomba de circulación | |
| - | 10A | Relé de suministro de corriente Motronic 2 | |
| - | 25A | Unidad de control del motor [Motor de gasolina] | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 10A | Bomba de circulación | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el panel de instrumentos | |
| - | 30A | Amplificador, Unidad de control de vehículo especial | |
| - | 15A | Radio, Unidad de control con pantalla para sistema de radio y navegación, Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 5A | Unidad de control de selección de antena, Unidad transmisora y receptora de teléfono | |
| - | 10A | Sintonizador de TV, Sintonizador de radio digital por satélite | |
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 10A | Unidad de control del ventilador del radiador | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Relé principal, Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de recirculación de aire del turbo | |
| - | 15A | Válvula reguladora de presión de combustible, Calentador de la sonda Lambda, Calentador de la sonda Lambda 2 | |
| - | 20A | Relé de operación del calefactor auxiliar | |
| - | 10A | Bomba de diagnóstico del sistema de combustible | |
| - | 10A | Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del convertidor catalítico, Calentador de la sonda Lambda 2 después del convertidor catalítico, Calentador de la sonda Lambda 3 para el banco 1, Calentador de la sonda Lambda 3 para el banco 2 | |
| - | 10A | Calentador de la sonda Lambda 1 después del convertidor catalítico | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 15) | |
| - | 60A | Relé del circuito de carga de la segunda batería | |
| - | 60A | Parabrisas calefaccionado | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 75), Soporte de fusibles izquierdo | |
| - | Puente de corriente | ||
| - | Relé de la bomba de circulación | ||
| - | Relé de suministro de corriente Motronic 2 | ||
| - | Relé principal [Motor de gasolina], Relé de suministro de voltaje de la terminal 30 [Motor diésel] | ||
| - | 150A | Alternador | |
| - | 180A | Solo modelos con alternador de 180A, instalado en el cable del alternador: Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 80A | Unidad de control del ventilador del radiador | |
| - | 50A | Unidad de control del ventilador del radiador (Desde noviembre de 2005) | |
| - | 100A | Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1, Soporte de fusibles izquierdo (SC32 - SC37), Soporte de fusibles derecho (SD32 - SD37) | |
| - | 80A | Soporte de fusibles derecho (SD22 - SD27) | |
| - | 100A | Soporte de fusibles izquierdo (SC12 - SC17, SC29 - SC31), Soporte de fusibles derecho (SD12 - SD17, SD28, SD29 - SD31) | |
| - | 40A | Unidad de control del ABS |

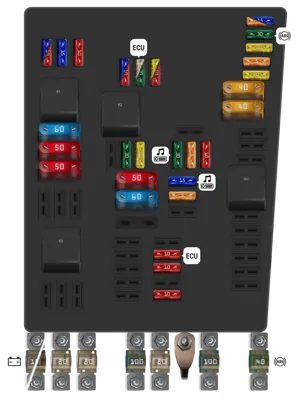

Caja de fusibles en el motor en el compartimento del motor a la izquierda (no AXX, AXZ, BLV, BPY, BWA) (Hasta abril de 2005)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Unidad de control central del sistema de conveniencia | |
| - | 5A | Unidad de control del suministro a bordo | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave | |
| - | 10A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el tablero de instrumentos | |
| - | 30A | Amplificador, Unidad de control de vehículo especial | |
| - | 15A | Radio, Unidad de control con pantalla para radio y sistema de navegación, Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 5A | Unidad de control de selección de antena, Unidad de control de electrónica operativa de teléfono móvil | |
| - | 10A | Relé de suministro de voltaje del terminal 15, Unidad de control del motor | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Relé de suministro de voltaje del terminal 30 | |
| - | 20A | Bobinas de encendido con etapas de salida (cilindros 1-4), Transformador de encendido, Relé de la bomba de combustible eléctrica 2, Unidad de control del período de resplandor automático | |
| - | 10A | Solo modelos con motores diésel: Bobinas de encendido con etapas de salida (cilindros 1-4), Transformador de encendido, Relé de la bomba de combustible eléctrica 2, Unidad de control del período de resplandor automático | |
| - | 25A | Unidad de control del motor | |
| - | 30A | Unidad de control del motor (Solo modelos con motores diésel) | |
| - | 15A | Relé de la bomba de aire secundaria, Válvula de recirculación de gases de escape, Válvula solenoide de control de presión de carga, Válvula de cambio del enfriador de recirculación de gases de escape, Calentador de sonda lambda, Calentador de sonda lambda 2, Calentador de sonda lambda 1 después del convertidor catalítico | |
| - | 10A | Solo modelos con motores diésel: Relé de la bomba de aire secundaria, Válvula de recirculación de gases de escape, Válvula solenoide de control de presión de carga, Válvula de cambio del enfriador de recirculación de gases de escape, Calentador de sonda lambda, Calentador de sonda lambda 2, Calentador de sonda lambda 1 después del convertidor catalítico | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador, Termostato del sistema de enfriamiento del motor controlado por mapa, Válvula de recirculación de gases de escape, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de la aleta del colector de admisión, Motor de la aleta del colector de admisión | |
| - | 15A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 15A | Unidad de control del sensor de NOx, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Calentador de sonda lambda 2 después del convertidor catalítico, Calentador de sonda lambda 3 después del convertidor catalítico | |
| - | 10A | Solo motores diésel y código de motor BLY: Unidad de control del sensor de NOx, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Calentador de sonda lambda 2 después del convertidor catalítico, Calentador de sonda lambda 3 después del convertidor catalítico | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 15) | |
| - | 60A | Relé del circuito de carga de la segunda batería | |
| - | 60A | Parabrisas calefaccionado | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 75), Soporte de fusibles izquierdo | |
| - | 50A | Unidad de control del período de resplandor automático, Motor de la bomba de aire secundaria | |
| - | Puente de corriente; Solo BKC, BMP, BLF, BKP, BMA, BLS, BLR, BLY: Relé principal [solo motores de gasolina], Relé de suministro de voltaje del terminal 30 [solo motores diésel] | ||
| - | Relé de la bomba de circulación; Solo BKC, BMP, BLF, BKP, BMA, BLS, BLR, BLY: Relé de la bomba de aire secundaria | ||
| - | Relé de suministro de corriente Motronic 2; Solo BKC, BMP, BLF, BKP, BMA, BLS, BLR, BLY: No asignado | ||
| - | Relé principal [solo motores de gasolina], Relé de suministro de voltaje del terminal 30 [solo motores diésel]; Solo BKC, BMP, BLF, BKP, BMA, BLS, BLR, BLY: No asignado | ||
| - | 150A | Alternador | |
| - | 180A | Alternador (Solo modelos con alternador de 180A, instalado en el cable del alternador) | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 80A | Unidad de control del ventilador del radiador | |
| - | 100A | Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1, Soporte de fusibles izquierdo, Soporte de fusibles derecho | |
| - | 80A | Soporte de fusibles derecho | |
| - | 100A | Soporte de fusibles izquierdo, Soporte de fusibles derecho | |
| - | 40A | Unidad de control del ABS |

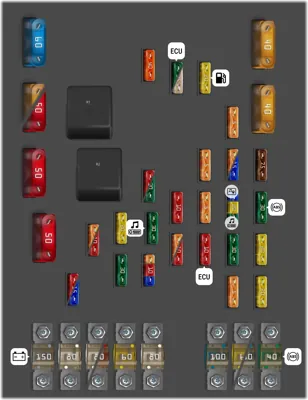

Caja de fusibles en el motor (Desde mayo de 2005)
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave, Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control central del sistema de conveniencia | |
| - | 5A | Unidad de control del monitor de batería, Unidad de control de suministro a bordo | |
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Radio; Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 20A | Unidad de control con pantalla para el sistema de radio y navegación | |
| - | 30A | Estabilizador de voltaje | |
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 20A | Relé de la bomba de combustible [Motores diésel], Unidad de control del período de incandescencia automática [Motores diésel], Bobinas de encendido con etapas de salida final (cilindros 1-4) | |
| - | 5A | Unidad de control en el panel de instrumentos [Solo modelos con sistema de arranque/parada] | |
| - | 5A | Unidad de control de la electrónica del teléfono móvil, Unidad de control de selección de antena | |
| - | 10A | Relé principal, Relé de suministro de voltaje del terminal 30, Unidad de control del motor | |
| - | 30A | Unidad de control del motor [Motores diésel] | |
| - | 25A | Unidad de control del motor [Motores de gasolina] | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Relé de la bomba de aire secundaria | |
| - | 10A | Válvula de recirculación de gases de escape [Motores diésel], Válvula de control de presión de carga [Motores diésel], Válvula de recirculación de aire del turbocompresor [Motores diésel], Válvula de mariposa del colector de admisión, Válvula de cambio del enfriador de recirculación de gases de escape, Calentador de la sonda Lambda, Calentador de la sonda Lambda 2 | |
| - | 40A | Válvula de cierre del tanque de combustible 1, Válvula de cierre del tanque de combustible 2, Válvula de cierre del tanque de combustible 3 | |
| - | 10A | Bomba de circulación continua del refrigerante | |
| - | 30A | Unidad de control del calefactor del agente reductor | |
| - | 30A | Amplificador, Vehículos especiales | |
| - | 5A | Relé de la bomba de combustible suplementaria; Solo código de motor CBAC: Unidad de control del ventilador del radiador, Unidad de control del período de incandescencia automática | |
| - | 10A | Solo código de motor CBFA: Emisor de posición del embrague, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de mariposa del colector de admisión, Válvula de entrada de aire secundaria | |
| - | 15A | Emisor de posición del embrague, Válvula reguladora de presión de combustible | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 5A | Emisor de campo magnético para brújula, Unidad de control del período de incandescencia automática | |
| - | 10A | Termostato del sistema de enfriamiento del motor controlado por mapa, Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de cambio del colector de admisión variable, Válvula de control del árbol de levas 1, Válvula de mariposa del colector de admisión, Motor de la válvula de mariposa del colector de admisión, Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del convertidor catalítico | |
| - | 10A | Depende del equipo: Unidad de control del sensor NOx, Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del convertidor catalítico, Calentador de la sonda Lambda 2 después del convertidor catalítico, Calentador de la sonda Lambda 3 después del convertidor catalítico | |
| - | 15A | Depende del equipo: Unidad de control del sensor NOx, Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del convertidor catalítico, Calentador de la sonda Lambda 2 después del convertidor catalítico, Calentador de la sonda Lambda 3 después del convertidor catalítico | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 60A | Parabrisas calefaccionado | |
| - | 40A | Motor de la bomba de aire secundaria | |
| - | 50A | Unidad de control del período de incandescencia automática [Motores diésel] | |
| - | 50A | Unidad de control de suministro a bordo, Relé de alivio de contacto X | |
| - | 50A | Unidad de control de suministro a bordo | |
| - | Puente de corriente [Motor diésel] - Relé de la bomba de aire secundaria [Motores BSE, BSF, BYT, BZB, CBFA] - Relé de la bomba de refrigerante auxiliar [Motor CAXA] - Relé para válvulas de cierre de gas [Motor CDGA] - Relé de suministro de corriente de componentes del motor [Motores BZB, CAWB, CCTA, CGYA] | ||
| - | Relé principal [Motor de gasolina] - Relé de suministro de voltaje del terminal 30 [Motor diésel] | ||
| - | 150A | Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 80A | Unidad de control del ventilador del radiador | |
| - | 50A | Unidad de control del ventilador del radiador (Desde noviembre de 2005) | |
| - | 60A | Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1, Portafusibles izquierdo, Portafusibles derecho | |
| - | 80A | Portafusibles derecho | |
| - | 100A | Portafusibles izquierdo, Portafusibles derecho | |
| - | 60A | Cable de carga de batería auxiliar. Elemento calefactor del calefactor de aire auxiliar | |
| - | 100A | Cable de carga de batería auxiliar. Elemento calefactor del calefactor de aire auxiliar | |
| - | 40A | Unidad de control del ABS |

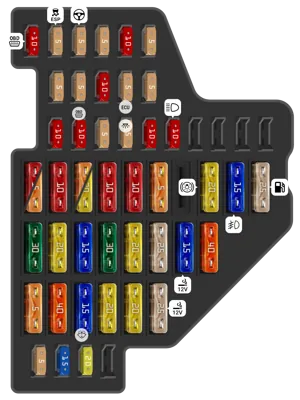

Panel de fusibles interior del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conexión de diagnóstico | |
| 2 | 5A | Botón TCS y ESP, botón AUTOHOLD | |
| 3 | 5A | Unidad de control de dirección asistida | |
| 4 | 5A | Interruptor de luz de freno | |
| 5 | 10A | Regulador de control de rango de faros, Módulo de salida de potencia para faro izquierdo, Motor de control de rango de faro izquierdo, Motor de control de rango de faro derecho | |
| 6 | 5A | Unidad de control del detector de remolque | |
| 7 | 5A | Unidad de control en el inserto del panel de instrumentos, Interfaz de diagnóstico de bus de datos | |
| 8 | 5A | Espejo interior antideslumbrante automático; Hasta mayo de 2005: Interruptor de persiana trasera, Unidad de operación de puerta de garaje, Unidad de control de persiana trasera | |
| 9 | 10A | Unidad de control de tracción en las cuatro ruedas | |
| 10 | 5A | Relé principal, Unidad de control del motor, Relé de suministro de corriente Motronic 2 | |
| 11 | 5A | Botón de grabadora de datos de choque (Policía), Taxímetro (Taxi), Espejo taxímetro (Taxi), Grabadora de datos de choque, Punto de acoplamiento de tacógrafo (Policía), Punto de acoplamiento de sistema de señal especial (Policía), Zumbador de advertencia para interruptor de pedal en el lado del pasajero delantero (Escuela de manejo) | |
| 12 | 10A | Unidad de control de la puerta del conductor | |
| 13 | 10A | Interruptor de iluminación, Conexión de diagnóstico | |
| 14 | 5A | Unidad de control de bloqueo de columna de dirección electrónica | |
| 15 | 5A | Unidad de control de suministro a bordo (30g), Luz interior delantera | |
| 16 | 10A | Cerradura de encendido electrónica | |
| 17 | 10A | Módulo de envío y recepción del monitor interior 1, Sensor de lluvia y luz, Emisor de inclinación del vehículo, Bocina de alarma, Receptor de control remoto para calentador auxiliar de refrigerante | |
| 22 | 10A | Medidor de masa de aire, Relé de bomba de combustible eléctrica 2 | |
| 22 | 5A | Medidor de masa de aire, Relé de bomba de combustible eléctrica 2 | |
| 23 | 10A | Elemento calefaccionado para respiradero del cárter (países con clima frío) | |
| 24 | 5A | Interruptor de luz de reversa, Interruptor multifunción, Unidad de control de caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| 24 | 20A | Solo para caja de cambios automática: Interruptor de luz de reversa, Interruptor multifunción, Unidad de control de caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| 25 | 10A | Inyectores (Hasta noviembre de 2005), Unidad de operación de puerta de garaje | |
| 26 | 10A | Interruptor de persiana trasera (Desde mayo de 2005), Unidad de control de persiana trasera (Desde mayo de 2005) | |
| 27 | 5A | Relé de soplador de aire fresco (Solo Climatic con calentador auxiliar de refrigerante), Unidad de control de Climatronic (Solo modelos sin calentador auxiliar de refrigerante) | |
| 29 | 20A | Unidad de control del detector de remolque (luz trasera izquierda, luz de freno, señal de giro derecha/izquierda) | |
| 30 | 15A | Unidad de control del detector de remolque (luz trasera derecha, luz antiniebla trasera, luces de reversa) | |
| 31 | 25A | Unidad de control del detector de remolque, Relé de bomba de combustible, Relé de bomba de combustible eléctrica 2 | |
| 32 | 30A | Unidad de control de suministro a bordo (ventana trasera calefaccionada) | |
| 33 | 20A | Unidad de control de techo solar deslizante | |
| 34 | 15A | Bomba de presurización del sistema de combustible | |
| 35 | 30A | Relé del sistema de lavado de faros, Bomba del sistema de lavado de faros | |
| 36 | 20A | Relé de operación del calentador auxiliar (No con Climatronic) | |
| 37 | 25A | Unidad de control de asientos delanteros calefaccionados | |
| 38 | 15A | Encendedor de cigarrillos, Encendedor de cigarrillos trasero | |
| 39 | 40A | Unidad de control de soplador de aire fresco (Climatronic), Unidad de control del sistema de aire acondicionado | |
| 40 | 5A | Interruptor de iluminación | |
| 41 | 40A | Soplador de aire fresco, Relé de soplador de aire fresco | |
| 42 | 15A | Bomba de lavaparabrisas y ventana trasera, Motor del limpiaparabrisas trasero | |
| 43 | 20A | Unidad de control del calentador auxiliar | |
| 44 | 20A | Relé de operación del calentador auxiliar | |
| 45 | 25A | Toma de 12V, Toma de 12V 3 (Solo modelos con equipo de taxi, desde mayo de 2005) | |
| 46 | 5A | Interruptor de unidad de radio bidireccional, Motor sigue funcionando sin llave, Botón de grabadora de datos de choque, Punto de acoplamiento de tacógrafo | |
| 47 | 15A | Solo modelos con equipo de taxi, desde mayo de 2005: Taxímetro, Espejo taxímetro, Lámpara de advertencia de señal de techo de taxi, Lámpara de advertencia de luz interior, Bombilla de alarma silenciosa de taxi, Lámpara de iluminación del botón de alarma, Punto de acoplamiento del compartimiento de guantes, Punto de acoplamiento del compartimiento de equipaje; Luz del compartimiento de equipaje a la izquierda (Solo modelos con equipo de policía desde mayo de 2005), Punto de acoplamiento de radio bidireccional, en el compartimiento de equipaje (Solo modelos con equipo de policía y equipo de investigación criminal, desde mayo de 2005) | |
| 48 | 20A | Punto de acoplamiento del cargador (Solo modelos con equipo de policía desde mayo de 2005) |

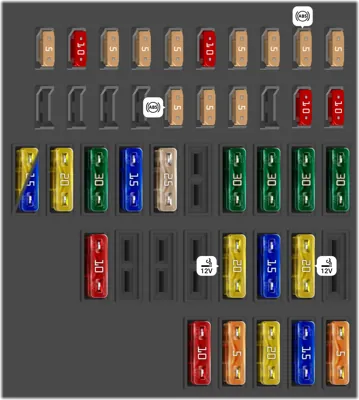

Panel de fusibles interior del lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Emisor de campo magnético para brújula (Solo modelos desde mayo de 2005) | |
| 2 | 5A | Unidad de control para freno de estacionamiento electromecánico, Unidad de control ABS | |
| 3 | 5A | Emisor de campo magnético para brújula, Unidad de control de asistencia de estacionamiento | |
| 4 | 5A | Unidad de control de control de crucero adaptativo | |
| 5 | 10A | Módulo de salida de potencia para faro derecho (solo modelos con faros de descarga de gas) | |
| 6 | 5A | Interruptor Tiptronic | |
| 7 | 5A | Unidad de control para luz de curva y control de rango de faros (solo para faros de descarga de gas) | |
| 8 | 5A | Emisor de alta presión, Emisor de nivel de aceite y temperatura de aceite | |
| 9 | 10A | Lámpara de advertencia de airbag desactivado del lado del pasajero delantero, Unidad de control de airbag, Unidad de control de reconocimiento de ocupación del asiento | |
| 10 | 5A | Unidad de control de la bomba de combustible (BLF, BLR, BLY, AXX, BPY, BLX, BVX, BVY, BVZ, BWA) | |
| 12 | 10A | Unidad de control de la puerta del pasajero delantero, Unidad de control de la puerta trasera derecha | |
| 13 | 10A | Unidad de control de asistencia de estacionamiento | |
| 15 | 5A | Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado | |
| 16 | 5A | Interruptor Tiptronic | |
| 17 | 5A | Lámpara de advertencia del freno de estacionamiento electromecánico, Unidad de control ABS | |
| 22 | 30A | Convertidor DC/AC con enchufe, 12 230V, Convertidor con enchufe, 12 115V (solo mercados americanos) | |
| 23 | 30A | Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha | |
| 24 | 30A | Unidad de control de cierre eléctrico para la puerta trasera izquierda (Variant) | |
| 25 | 30A | Unidad de control de cierre eléctrico para la puerta trasera derecha (Variant) | |
| 27 | 25A | Unidad de control de asientos traseros calefaccionados | |
| 28 | 15A | Unidad de control de la bomba de combustible (AXZ, BLV) | |
| 29 | 30A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero | |
| 30 | 20A | Unidad de control para freno de estacionamiento electromecánico | |
| 31 | 20A | Unidad de control para freno de estacionamiento electromecánico | |
| 31 | 15A | Unidad de control para freno de estacionamiento electromecánico | |
| 33 | 20A | Enchufe 12V, Enchufe 12V 2 | |
| 34 | 15A | Unidad de control de la bomba de combustible (AXX, BPY, BLF, BLR, BLY, BLX, BVX, BVY, BVZ, BWA) | |
| 35 | 20A | Encendedor de cigarrillos, Encendedor de cigarrillos trasero | |
| 39 | 10A | Regulador de asiento del conductor calefaccionado, Regulador de asiento del pasajero delantero calefaccionado, Interruptor con regulador de asiento trasero izquierdo calefaccionado, Interruptor con regulador de asiento trasero derecho calefaccionado, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Relé del circuito de carga de la segunda batería, Elemento calefactor del chorro del lavaparabrisas izquierdo, Elemento calefactor del chorro del lavaparabrisas derecho | |
| 40 | 5A | Grabadora de datos de choque (Solo modelos con equipo de taxi hasta mayo de 2005) | |
| 41 | 15A | Solo modelos con equipo de taxi hasta mayo de 2005: Taxímetro, Espejo taxímetro, Lámpara de advertencia del letrero del techo del taxi, Lámpara de advertencia de luz interior, Lámpara de iluminación del botón de alarma, Punto de acoplamiento del compartimento de la guantera, Punto de acoplamiento del compartimento de equipaje | |
| 42 | 20A | Punto de acoplamiento del compartimento de la guantera (Solo modelos con equipo de taxi hasta mayo de 2005) | |
| 43 | 5A | Unidad de control para control remoto de alarma de taxi (Solo modelos con equipo de taxi hasta mayo de 2005), Punto de acoplamiento del sistema de señal especial (Policía), Punto de acoplamiento del compartimento de la guantera (Solo modelos con equipo de taxi desde mayo de 2005), Punto de acoplamiento del compartimento de equipaje (Solo modelos con equipo de taxi desde mayo de 2005) | |
| 44 | 10A | Unidad de control para control remoto de alarma de taxi (Solo modelos con equipo de taxi desde mayo de 2005), Enchufe 12V 3 (Solo modelos con equipo de taxi hasta mayo de 2005), Punto de acoplamiento del sistema de señal especial (Policía) |
