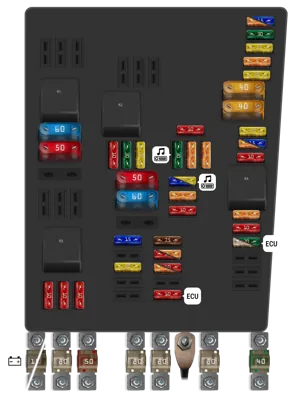

Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Unidad de control del detector de remolque | |
| - | 5A | Unidad de control del suministro a bordo | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave | |
| - | 20A | Bobinas de encendido con etapas de salida | |
| - | 5A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 15A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 10A | Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de mariposa del colector de admisión, Válvula de control del árbol de levas de escape 1, Válvula de la bomba de chorro de succión | |
| - | 5A | Relé de la bomba de circulación | |
| - | 10A | Relé de suministro de corriente Motronic 2 | |
| - | 25A | Unidad de control del motor [Motor de gasolina] | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 10A | Bomba de circulación | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el panel de instrumentos | |
| - | 30A | Amplificador, Unidad de control de vehículo especial | |
| - | 15A | Radio, Unidad de control con pantalla para radio y sistema de navegación; Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 20A | Solo RNS 510 y RNS 300, desde noviembre de 2007: Radio, Unidad de control con pantalla para radio y sistema de navegación; Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 5A | Unidad de operación para preparación para teléfono móvil, Unidad de control de electrónica de operación de teléfono móvil | |
| - | 10A | Sintonizador de TV, Sintonizador de radio digital por satélite | |
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 10A | Unidad de control del ventilador del radiador, Emisor de campo magnético para brújula | |
| - | 5A | Unidad de control del ventilador del radiador, Emisor de campo magnético para brújula | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Relé principal, Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor | |
| - | 15A | Válvula reguladora de presión de combustible, Calentador de sonda lambda, Calentador de sonda lambda 2 | |
| - | 20A | Relé de operación del calefactor auxiliar | |
| - | 10A | Bomba de diagnóstico del sistema de combustible | |
| - | 10A | Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Calentador de sonda lambda 2 después del convertidor catalítico, Calentamiento para sonda lambda 3 para banco 1, Calentamiento para sonda lambda 3 para banco 2 | |
| - | 10A | Calentador de sonda lambda 1 después del convertidor catalítico | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 15) | |
| - | 60A | Relé del circuito de carga de la segunda batería | |
| - | 60A | Parabrisas calefaccionado | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 75), Portafusibles izquierdo | |
| - | Puente de corriente | ||
| - | Relé de la bomba de circulación | ||
| - | Relé de suministro de corriente Motronic 2 | ||
| - | Relé principal [Motor de gasolina], Relé de suministro de voltaje de terminal 30 [Motor diésel] | ||
| - | 150A | Alternador | |
| - | 180A | Solo modelos con alternador de 180A, instalado en el cable del alternador: Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 80A | Portafusibles derecho (SD32 - SD37), Portafusibles izquierdo (SC12 - SC17, SC29 - SC31), Portafusibles derecho (SD12 - SD17, SD28, SD29 - SD31) | |
| - | 80A | Portafusibles derecho (SD22 - SD27), Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1 | |
| - | 80A | Portafusibles derecho (SD12 - SD17, SD28, SD29 - SD31), Portafusibles izquierdo (SC32 - SC37) | |
| - | 40A | Unidad de control del ABS |

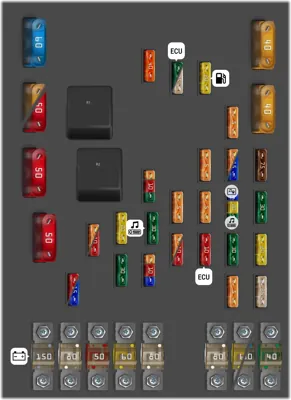

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave, Unidad de control de suministro a bordo | |
| - | 25A | Unidad de control del detector de remolque | |
| - | 5A | Unidad de control del monitor de batería, Unidad de control de suministro a bordo | |
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Radio; Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 20A | Unidad de control con pantalla para sistema de radio y navegación | |
| - | 30A | Estabilizador de voltaje | |
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 20A | Relé de la bomba de combustible [Motores diésel], Unidad de control de período de incandescencia automática [Motores diésel], Bobinas de encendido con etapas finales de salida (cilindros 1-4) | |
| - | 5A | Unidad de control en inserto del panel de instrumentos [Solo modelos con sistema de arranque/parada] | |
| - | 5A | Unidad de control de electrónica de operación de teléfono móvil, Unidad de operación para preparación para teléfono móvil | |
| - | 10A | Relé principal, Relé de suministro de voltaje del terminal 30, Unidad de control del motor | |
| - | 30A | Unidad de control del motor [Motores diésel] | |
| - | 25A | Unidad de control del motor [Motores de gasolina] | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Relé de la bomba de aire secundaria | |
| - | 10A | Válvula de recirculación de gases de escape [Motores diésel], Válvula solenoide de control de presión de carga [Motores diésel], Válvula de recirculación de aire del turbocompresor [Motores diésel], Válvula de aleta del colector de admisión, Válvula de cambio del enfriador de recirculación de gases de escape, Calentador de sonda lambda, Calentador de sonda lambda 2 | |
| - | 40A | Relé de salida de calor baja | |
| - | 5A | Relé de salida de calor baja, Relé de salida de calor alta | |
| - | 10A | Bomba de circulación de refrigerante continua | |
| - | 30A | Unidad de control del calefactor del agente reductor | |
| - | 30A | Amplificador, Vehículos especiales | |
| - | 5A | Relé de bomba de combustible suplementaria; Solo código de motor CBAC: Unidad de control del ventilador del radiador, Unidad de control de período de incandescencia automática | |
| - | 10A | Solo código de motor CBFA: Emisor de posición del embrague, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de aleta del colector de admisión, Válvula de entrada de aire secundaria | |
| - | 15A | Emisor de posición del embrague, Válvula reguladora de presión de combustible | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 5A | Emisor de campo magnético para brújula, Unidad de control de período de incandescencia automática | |
| - | 10A | Termostato del sistema de enfriamiento del motor controlado por mapa, Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de cambio del colector de admisión variable, Válvula de control del árbol de levas 1, Válvula de aleta del colector de admisión, Motor de aleta del colector de admisión, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico | |
| - | 10A | Depende del equipamiento: Unidad de control del sensor de NOx, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Calentador de sonda lambda 2 después del convertidor catalítico, Calentador de sonda lambda 3 después del convertidor catalítico | |
| - | 15A | Depende del equipamiento: Unidad de control del sensor de NOx, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Calentador de sonda lambda 2 después del convertidor catalítico, Calentador de sonda lambda 3 después del convertidor catalítico | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 60A | Parabrisas calefaccionado | |
| - | 40A | Motor de la bomba de aire secundaria | |
| - | 50A | Unidad de control de período de incandescencia automática [Motores diésel] | |
| - | 50A | Unidad de control de suministro a bordo, Relé de alivio de contacto X | |
| - | 50A | Unidad de control de suministro a bordo | |
| - | Puente de corriente [Motor diésel] - Relé de la bomba de aire secundaria [Motores BSE, BSF, BYT, BZB, CBFA] - Relé de la bomba de refrigerante auxiliar [Motor CAXA] - Relé para válvulas de cierre de gas [Motor CDGA] - Relé de suministro de corriente de componentes del motor [Motores BZB, CAWB, CCTA, CGYA] - | ||
| - | Relé principal [Motor de gasolina] - Relé de suministro de voltaje del terminal 30 [Motor diésel] | ||
| - | 150A | Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 60A | Soporte de fusibles derecho (SD32 - SD37), Soporte de fusibles izquierdo (SC12 - SC17, SC29 - SC31) Soporte de fusibles derecho (SD12 - SD17, SD28, SD29 - SD31) | |
| - | 80A | Soporte de fusibles derecho (SD22 - SD27), Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1 | |
| - | 80A | Soporte de fusibles derecho (SD12 - SD17, SD28, SD29 - SD31), Soporte de fusibles izquierdo (SC32 - SC37) | |
| - | 60A | Cable de carga de batería auxiliar. Elemento calefactor del calefactor de aire auxiliar | |
| - | 100A | Cable de carga de batería auxiliar. Elemento calefactor del calefactor de aire auxiliar, Relé de salida de calor alta | |
| - | 40A | Unidad de control del ABS |

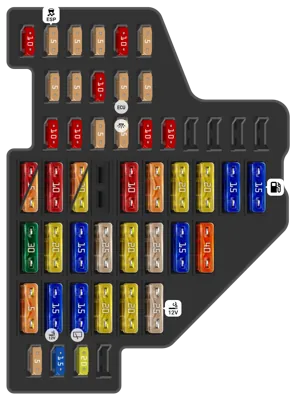

Panel de fusibles interior del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conexión de diagnóstico | |
| 2 | 5A | Botón TCS y ESP, Botón AUTOHOLD | |
| 3 | 5A | Unidad de control de dirección asistida | |
| 4 | 5A | Interruptor de luz de freno | |
| 5 | 10A | Regulador de control de alcance de faros, Módulo de salida de potencia para faro izquierdo, Motor de control de alcance de faro izquierdo, Motor de control de alcance de faro derecho | |
| 6 | 5A | Unidad de control del detector de remolque | |
| 7 | 5A | Unidad de control en el inserto del panel de instrumentos, Interfaz de diagnóstico de bus de datos | |
| 8 | 5A | Espejo interior antideslumbrante automático | |
| 9 | 10A | Unidad de control de tracción en las cuatro ruedas | |
| 10 | 5A | Relé principal, Unidad de control del motor, Relé de suministro de corriente Motronic 2 | |
| 11 | 5A | Botón de grabadora de datos de choque (Policía), Taxímetro (Taxi), Espejo taxímetro (Taxi), Grabadora de datos de choque, Punto de acoplamiento de tacógrafo (Policía), Punto de acoplamiento de sistema de señal especial (Policía), Zumbador de advertencia para interruptor de pedal en el lado del pasajero delantero (Escuela de manejo) | |
| 12 | 10A | Unidad de control de puerta del conductor, Unidad de control de puerta trasera derecha | |
| 13 | 10A | Interruptor de iluminación, Conexión de diagnóstico | |
| 14 | 5A | Unidad de control de bloqueo de columna de dirección electrónica | |
| 15 | 5A | Unidad de control de suministro a bordo (30g), Luz interior delantera | |
| 16 | 10A | Bloqueo de encendido electrónico | |
| 17 | 10A | Módulo de envío y recepción de monitor interior 1, Sensor de lluvia y luz, Emisor de inclinación del vehículo, Bocina de alarma, Receptor de control remoto para calefactor auxiliar de refrigerante | |
| 22 | 10A | Medidor de masa de aire, Relé de bomba de combustible eléctrica 2 | |
| 22 | 5A | Medidor de masa de aire, Relé de bomba de combustible eléctrica 2 | |
| 23 | 10A | Elemento calefactor para respiradero del cárter (países con clima frío) | |
| 24 | 5A | Interruptor de luz de reversa, Interruptor multifunción, Unidad de control de caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| 24 | 20A | Solo para caja de cambios automática: Interruptor de luz de reversa, Interruptor multifunción, Unidad de control de caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| 26 | 10A | Interruptor de persiana trasera, Unidad de control de persiana trasera | |
| 27 | 5A | Relé de ventilador de aire fresco (Solo Climatic con calefactor auxiliar de refrigerante), Unidad de control Climatronic (Solo modelos sin calefactor auxiliar de refrigerante) | |
| 28 | 20A | Unidad de control del detector de remolque | |
| 29 | 20A | Unidad de control para freno de estacionamiento electromecánico | |
| 30 | 15A | Unidad de control para freno de estacionamiento electromecánico | |
| 31 | 15A | Relé de bomba de combustible, Relé de bomba de combustible eléctrica 2, Unidad de control de bomba de combustible | |
| 32 | 30A | Unidad de control de suministro de energía a bordo (luneta trasera calefaccionada) | |
| 33 | 20A | Unidad de control de techo corredizo | |
| 34 | 15A | Bomba de presurización del sistema de combustible | |
| 35 | 25A | Relé del sistema de lavado de faros, Bomba del sistema de lavado de faros | |
| 36 | 20A | Relé de operación de calefactor auxiliar (No con Climatronic) | |
| 37 | 25A | Unidad de control de asientos delanteros calefaccionados | |
| 38 | 15A | Unidad de control del detector de remolque | |
| 39 | 40A | Unidad de control de ventilador de aire fresco (Climatronic), Unidad de control del sistema de aire acondicionado | |
| 40 | 5A | Interruptor de iluminación | |
| 41 | 15A | Encendedor de cigarrillos, Encendedor de cigarrillos trasero | |
| 42 | 15A | Bomba de lavado de parabrisas y luneta trasera, Motor del limpiaparabrisas trasero | |
| 43 | 20A | Unidad de control de calefactor auxiliar | |
| 44 | 20A | Relé de operación de calefactor auxiliar | |
| 45 | 25A | Toma de 12V, Toma de 12V 3 (Solo modelos con equipamiento de taxi) | |
| 46 | 5A | Interruptor de unidad de radio bidireccional, Motor sigue funcionando sin llave, Botón de grabadora de datos de choque, Punto de acoplamiento de tacógrafo | |
| 47 | 15A | Solo modelos con equipamiento de taxi: Taxímetro, Espejo taxímetro, Lámpara de advertencia de señal de techo de taxi, Lámpara de advertencia de luz interior, Bombilla de alarma silenciosa de taxi, Lámpara de iluminación del botón de alarma, Punto de acoplamiento del compartimento de guantes, Punto de acoplamiento del compartimento de equipaje; Luz del compartimento de equipaje a la izquierda (Solo modelos con equipamiento de policía), Punto de acoplamiento de radio bidireccional en el compartimento de equipaje (Solo modelos con equipamiento de policía y equipo de investigación criminal) | |
| 48 | 20A | Punto de acoplamiento de cargador (Solo modelos con equipamiento de policía) |
Panel de fusibles interior del lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Emisor de campo magnético para brújula | |
| 2 | 5A | Unidad de control para freno de estacionamiento electromecánico, unidad de control ABS | |
| 3 | 5A | Unidad de control de ayuda de estacionamiento | |
| 4 | 5A | Unidad de control de control de crucero adaptativo | |
| 5 | 10A | Módulo de salida de potencia para faro derecho (solo modelos con faros de descarga de gas) | |
| 6 | 5A | Interruptor Tiptronic | |
| 7 | 5A | Unidad de control para luz de curva y control de rango de faros (solo para faros de descarga de gas) | |
| 8 | 5A | Emisor de alta presión, emisor de nivel de aceite y temperatura de aceite | |
| 9 | 10A | Lámpara de advertencia de airbag desactivado del lado del pasajero delantero, unidad de control de airbag, unidad de control de reconocimiento de asiento ocupado | |
| 10 | 5A | Unidad de control de la bomba de combustible (BLF, BLR, BLY, AXX, BPY, BLX, BVX, BVY, BVZ, BWA) | |
| 12 | 10A | Unidad de control de la puerta del pasajero delantero | |
| 14 | 5A | Unidad de control del sistema de cámara de reversa (Solo modelos a partir de noviembre de 2007) | |
| 15 | 5A | Unidad de control Climatronic, unidad de control del sistema de aire acondicionado | |
| 16 | 5A | Interruptor Tiptronic | |
| 17 | 5A | Lámpara de advertencia de freno de estacionamiento electromecánico, unidad de control ABS | |
| 22 | 30A | Convertidor DC/AC con enchufe, 12 230V, Convertidor con enchufe, 12 115V (solo mercados americanos) | |
| 23 | 30A | Unidad de control de la puerta trasera izquierda, unidad de control de la puerta trasera derecha | |
| 24 | 30A | Unidad de control de cierre eléctrico para la puerta trasera izquierda (Variante) | |
| 25 | 30A | Unidad de control de cierre eléctrico para la puerta trasera derecha (Variante) | |
| 27 | 25A | Unidad de control de asientos traseros calefaccionados | |
| 29 | 30A | Unidad de control de la puerta del conductor, unidad de control de la puerta del pasajero delantero | |
| 38 | 15A | Enchufe 12V | |
| 39 | 10A | Unidad de control Climatronic, unidad de control del sistema de aire acondicionado, relé del circuito de carga de la segunda batería, elemento calefaccionado del chorro del limpiaparabrisas izquierdo, elemento calefaccionado del chorro del limpiaparabrisas derecho | |
| 43 | 5A | Punto de acoplamiento del sistema de señal especial (Policía); Solo modelos con equipo de taxi: Punto de acoplamiento del compartimento de la guantera, Punto de acoplamiento del compartimento de equipaje | |
| 44 | 10A | Unidad de control para control remoto de alarma de taxi (Solo modelos con equipo de taxi), Punto de acoplamiento del sistema de señal especial (Policía) |
Fusibles automáticos, debajo del panel frontal a la izquierda
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé para funcionamiento en modo de calefacción independiente [solo para autos con Climatic] / Relé de monitoreo de voltaje [solo para vehículos con sistema multimedia RSE] | ||
| - | Relé de purga de refrigerante después de apagar el motor [solo para vehículos con motores 1.8 l / 2.0 l TFSI y 1.4 l BiTFSI] / Relé de la bomba de combustible eléctrica 2 [solo vehículos con motores diésel con sistema de inyección Common Rail] | ||
| - | Relé del sistema de limpieza de faros | ||
| - | Relé de suministro de energía terminal 50 | ||
| - | 30A | Fusible térmico 1 ajuste del asiento del pasajero delantero | |
| - | 30A | Fusible en la caja de fusibles -S224- 30A [solo para autos con función de memoria] | |
| - | 15A | Fusible en la caja de fusibles -S224- [solo para autos sin función de memoria] / Fusible térmico 1, ajuste del asiento del conductor -S44- [solo para vehículos con asiento ajustable eléctricamente en 12 direcciones] |
Relay location in the relay block on the on-board network control unit, in the driver's footwell
| N° | A | Descripción | |
|---|---|---|---|
| - | Power supply relay terminal 15 | ||
| - | Relay 2 power supply terminal 30 | ||
| - | Rear window heating relay | ||
| - | Two-tone horn relay | ||
| - | Relay 1 dual washer pump | ||
| - | Relay 2 dual washer pump | ||
| - | Contact relief relay X |
Location of relay in relay block 2 under the front panel on the left
| N° | A | Descripción | |
|---|---|---|---|
| - | CAN bus isolator relay drive | ||
| - | Second battery charging relay | ||
| - | Alarm siren relay [only cars for US markets] |
