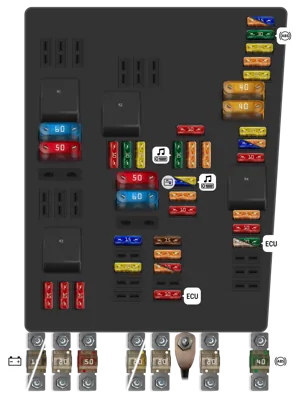

Caja de fusibles en el compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Unidad de control del detector de remolque | |
| - | 5A | Unidad de control del suministro a bordo | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave | |
| - | 20A | Bobinas de encendido con etapas de salida | |
| - | 15A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 5A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 10A | Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de la mariposa del colector de admisión, Válvula de control del árbol de levas de escape 1, Válvula de la bomba de chorro de succión | |
| - | 5A | Relé de la bomba de circulación | |
| - | 10A | Relé de suministro de corriente Motronic 2 | |
| - | 25A | Unidad de control del motor [Motores de gasolina] | |
| - | 30A | Unidad de control del motor [Motores diésel] | |
| - | 10A | Bomba de circulación | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el panel de instrumentos | |
| - | 30A | Amplificador, Unidad de control de vehículos especiales | |
| - | 15A | Radio, Unidad de control con pantalla para radio y sistema de navegación, Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 20A | Solo RNS 510 y RNS 300: Radio, Unidad de control con pantalla para radio y sistema de navegación, Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 5A | Unidad de operación para preparación de teléfono móvil, Unidad de control de la electrónica de operación del teléfono móvil, Sintonizador de TV (Desde noviembre de 2008), Sintonizador de radio digital por satélite (Desde noviembre de 2008) | |
| - | 10A | Sintonizador de TV (Hasta octubre de 2008), Sintonizador de radio digital por satélite (Hasta octubre de 2008) | |
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 5A | Unidad de control del ventilador del radiador, Emisor de campo magnético para brújula | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Relé principal, Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor | |
| - | 15A | Válvula reguladora de presión de combustible, Calentador de la sonda Lambda, Calentador de la sonda Lambda 2 | |
| - | 20A | Relé de operación del calefactor auxiliar | |
| - | 10A | Bomba de diagnóstico del sistema de combustible | |
| - | 10A | Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del catalizador, Calentador de la sonda Lambda 2 después del catalizador, Calentador de la sonda Lambda 3 para el banco 1, Calentador de la sonda Lambda 3 para el banco 2 | |
| - | 10A | Calentador de la sonda Lambda 1 después del catalizador | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 15) | |
| - | 60A | Relé del circuito de carga de la segunda batería | |
| - | 60A | Parabrisas calefaccionado | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 75), Portafusibles izquierdo (SC40 - SC42, SD39) | |
| - | Puente de corriente | ||
| - | Relé de la bomba de circulación | ||
| - | Relé de suministro de corriente Motronic 2 | ||
| - | Relé principal [motores de gasolina], Relé de suministro de voltaje de terminal 30 [motores diésel] | ||
| - | 150A | Alternador | |
| - | 180A | Solo modelos con alternador de 180A, instalado en el cable del alternador: Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 80A | Portafusibles derecho (SD32 - SD37), Portafusibles izquierdo (SC12 - SC17, SC29 - SC31), Portafusibles derecho (SD12 - SD17, SD28, SD29 - SD31) (Hasta abril de 2008) | |
| - | 60A | Portafusibles izquierdo (SC12 - SC17, SC29 - SC31), Portafusibles derecho (SD1 - SD2) (Desde mayo de 2008) | |
| - | 80A | Portafusibles derecho (SD22 - SD27) (Hasta abril de 2008), Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1 | |
| - | 80A | Portafusibles derecho (SD12 - SD17, SD28, SD29 - SD31) (Hasta abril de 2008), Portafusibles izquierdo (SC32 - SC37) | |
| - | 40A | Unidad de control del ABS |

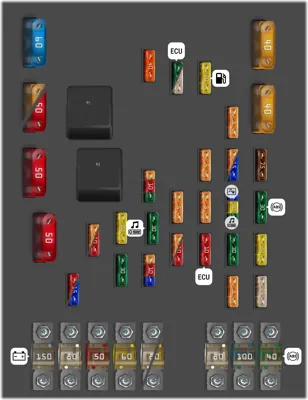

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Bocina de tono agudo, Bocina de tono grave, Unidad de control de suministro a bordo | |
| - | 25A | Unidad de control del detector de remolque | |
| - | 5A | Unidad de control del monitor de batería, Unidad de control de suministro a bordo | |
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Radio; Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 20A | Unidad de control con pantalla para el sistema de radio y navegación | |
| - | 30A | Estabilizador de voltaje | |
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 20A | Relé de la bomba de combustible [Motores diésel], Unidad de control del período de brillo automático [Motores diésel], Bobinas de encendido con etapas de salida final (cilindros 1-4) | |
| - | 5A | Unidad de control en el panel de instrumentos [Solo modelos con sistema de arranque/parada] | |
| - | 5A | Unidad de control de la electrónica del teléfono móvil, Unidad de operación para la preparación del teléfono móvil, Sintonizador de TV (Desde noviembre de 2008), Sintonizador de radio digital por satélite (Desde noviembre de 2008) | |
| - | 10A | Relé principal, Relé de suministro de voltaje del terminal 30, Unidad de control del motor | |
| - | 30A | Unidad de control del motor [Motores diésel] | |
| - | 25A | Unidad de control del motor [Motores de gasolina] | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Relé de la bomba de aire secundaria | |
| - | 10A | Válvula de recirculación de gases de escape [Motores diésel], Válvula solenoide de control de presión de carga [Motores diésel], Válvula de recirculación de aire del turbocompresor [Motores diésel], Válvula de aleta del colector de admisión, Válvula de cambio del enfriador de recirculación de gases de escape, Calentador de la sonda Lambda, Calentador de la sonda Lambda 2 | |
| - | 40A | Relé de baja salida de calor | |
| - | 5A | Relé de baja salida de calor, Relé de alta salida de calor | |
| - | 10A | Bomba de circulación continua de refrigerante | |
| - | 30A | Unidad de control del calefactor del agente reductor | |
| - | 30A | Amplificador, Vehículos especiales | |
| - | 5A | Relé de la bomba de combustible suplementaria, Solo código de motor CBAC: Unidad de control del ventilador del radiador, Unidad de control del período de brillo automático | |
| - | 10A | Solo código de motor CBFA: Emisor de posición del embrague, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de aleta del colector de admisión, Válvula de entrada de aire secundaria | |
| - | 15A | Emisor de posición del embrague, Válvula reguladora de presión de combustible | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 5A | Emisor de campo magnético para la brújula, Unidad de control del período de brillo automático | |
| - | 10A | Termostato del sistema de enfriamiento del motor controlado por mapa, Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de cambio del colector de admisión variable, Válvula de control del árbol de levas 1, Válvula de aleta del colector de admisión, Motor de aleta del colector de admisión, Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del convertidor catalítico | |
| - | 10A | Depende del equipo: Unidad de control del sensor de NOx, Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del convertidor catalítico, Calentador de la sonda Lambda 2 después del convertidor catalítico, Calentador de la sonda Lambda 3 después del convertidor catalítico | |
| - | 15A | Depende del equipo: Unidad de control del sensor de NOx, Calentador de la sonda Lambda, Calentador de la sonda Lambda 1 después del convertidor catalítico, Calentador de la sonda Lambda 2 después del convertidor catalítico, Calentador de la sonda Lambda 3 después del convertidor catalítico | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 60A | Parabrisas calefaccionado | |
| - | 40A | Motor de la bomba de aire secundaria [Motores de gasolina] | |
| - | 50A | Unidad de control del período de brillo automático [Motores diésel] | |
| - | 50A | Unidad de control de suministro a bordo, Relé de alivio de contacto X | |
| - | 50A | Unidad de control de suministro a bordo | |
| - | Puente de corriente [motores diésel], Relé de la bomba de aire secundaria [Solo BSE, BSF, BYT, BZB, CBFA], Relé de la bomba de refrigerante auxiliar [Solo CAXA], Relé para válvulas de cierre de gas [Solo CDGA], Relé de suministro de corriente de componentes del motor [Solo BZB, CAWB, CCTA, CGYA] | ||
| - | Relé principal [Motores de gasolina], Relé de suministro de voltaje del terminal 30 [Motores diésel] | ||
| - | 150A | Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 60A | Portafusibles derecho (SD32 - SD37) (Hasta abril de 2008), Portafusibles izquierdo (SC12 - SC17, SC29 - SC31), Portafusibles derecho (SD12 - SD17, SD28, SD29 - SD31) (Hasta abril de 2008) | |
| - | 80A | Portafusibles derecho (SD22 - SD27) (Hasta abril de 2008), Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1 | |
| - | 60A | Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1, Portafusibles derecho (SD1 - SD2) (Desde mayo de 2008) | |
| - | 80A | Portafusibles derecho (SD12 - SD17, SD28, SD29 - SD31) (Hasta abril de 2008), Portafusibles izquierdo (SC32 - SC37) | |
| - | 100A | Cable de carga de batería auxiliar. Elemento calefactor del calefactor de aire auxiliar. Relé de alta salida de calor | |
| - | 40A | Unidad de control del ABS |

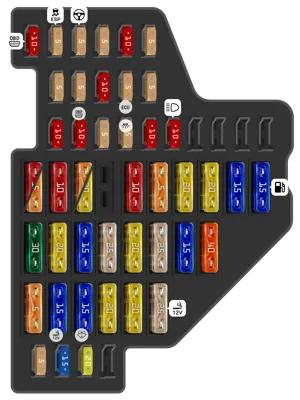

Panel de fusibles interior del lado del conductor (Hasta abril de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conexión de diagnóstico | |
| 2 | 5A | Botón TCS y ESP, botón AUTOHOLD | |
| 3 | 5A | Unidad de control de la dirección asistida | |
| 4 | 5A | Interruptor de luz de freno | |
| 5 | 10A | Regulador de control de rango de faros, Módulo de salida de potencia para faro izquierdo, Motor de control de rango de faro izquierdo, Motor de control de rango de faro derecho | |
| 6 | 5A | Unidad de control del detector de remolque | |
| 7 | 5A | Unidad de control en el panel de instrumentos, Interfaz de diagnóstico de bus de datos | |
| 8 | 5A | Espejo interior automático anti-deslumbrante | |
| 9 | 10A | Unidad de control de tracción en las cuatro ruedas | |
| 10 | 5A | Relé principal, Unidad de control del motor, Relé de suministro de corriente Motronic 2 | |
| 11 | 5A | Botón de grabadora de datos de choque (Policía), Taxímetro (Taxi), Espejo con taxímetro (Taxi), Grabadora de datos de choque, Punto de acoplamiento de tacógrafo (Policía), Punto de acoplamiento del sistema de señal especial (Policía), Zumbador de advertencia para interruptor de pedal en el lado del pasajero delantero (Escuela de conducción) | |
| 12 | 10A | Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera derecha | |
| 13 | 10A | Interruptor de iluminación, Conexión de diagnóstico | |
| 14 | 5A | Unidad de control de bloqueo electrónico de la columna de dirección | |
| 15 | 5A | Unidad de control de suministro a bordo (30g), Luz interior delantera | |
| 16 | 10A | Bloqueo electrónico de encendido | |
| 17 | 10A | Módulo de envío y recepción del monitor interior 1, Sensor de lluvia y luz, Emisor de inclinación del vehículo, Bocina de alarma, Receptor de control remoto para calefactor auxiliar de refrigerante | |
| 22 | 10A | Medidor de masa de aire, Relé de bomba de combustible eléctrica 2 | |
| 22 | 5A | Medidor de masa de aire, Relé de bomba de combustible eléctrica 2 | |
| 23 | 10A | Elemento calefaccionado para el respiradero del cárter (países con clima frío) | |
| 24 | 5A | Interruptor de luz de reversa, Interruptor multifunción, Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| 24 | 20A | Solo para caja de cambios automática: Interruptor de luz de reversa, Interruptor multifunción, Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| 26 | 10A | Interruptor de persiana trasera, Unidad de control de persiana trasera | |
| 27 | 5A | Relé del ventilador de aire fresco (Solo Climatic con calefactor auxiliar de refrigerante), Unidad de control Climatronic (Solo modelos sin calefactor auxiliar de refrigerante) | |
| 28 | 20A | Unidad de control del detector de remolque | |
| 29 | 20A | Unidad de control del freno de estacionamiento electromecánico | |
| 30 | 15A | Unidad de control del freno de estacionamiento electromecánico | |
| 31 | 15A | Relé de la bomba de combustible, Relé de la bomba de combustible eléctrica 2, Unidad de control de la bomba de combustible | |
| 32 | 30A | Unidad de control de suministro a bordo (luneta trasera calefaccionada) | |
| 33 | 20A | Unidad de control del techo corredizo | |
| 34 | 15A | Bomba de presurización del sistema de combustible | |
| 35 | 25A | Relé del sistema de lavado de faros, Bomba del sistema de lavado de faros | |
| 36 | 20A | Relé de operación del calefactor auxiliar (No con Climatronic) | |
| 37 | 25A | Unidad de control de los asientos delanteros calefaccionados | |
| 38 | 15A | Unidad de control del detector de remolque | |
| 39 | 40A | Unidad de control del ventilador de aire fresco (Climatronic), Unidad de control del sistema de aire acondicionado | |
| 40 | 5A | Interruptor de iluminación | |
| 41 | 15A | Encendedor de cigarrillos, Encendedor de cigarrillos trasero | |
| 42 | 15A | Bomba de lavado del parabrisas y luneta trasera, Motor del limpiaparabrisas trasero | |
| 43 | 20A | Unidad de control del calefactor auxiliar | |
| 44 | 20A | Relé de operación del calefactor auxiliar | |
| 45 | 25A | Toma de 12V, Toma de 12V 3 (Solo modelos con equipo de taxi) | |
| 46 | 5A | Interruptor de unidad de radio bidireccional, El motor sigue funcionando sin llave, Botón de grabadora de datos de choque, Punto de acoplamiento de tacógrafo | |
| 47 | 15A | Solo modelos con equipo de taxi: Taxímetro, Espejo con taxímetro, Lámpara de advertencia del letrero del techo del taxi, Lámpara de advertencia de luz interior, Bombilla de alarma silenciosa del taxi, Lámpara de iluminación del botón de alarma, Punto de acoplamiento del compartimento de la guantera, Punto de acoplamiento del compartimento de equipaje; Luz del compartimento de equipaje a la izquierda (Solo modelos con equipo de policía), Punto de acoplamiento de radio bidireccional en el compartimento de equipaje (Solo modelos con equipo de policía y equipo de investigación de delitos) | |
| 48 | 20A | Punto de acoplamiento del cargador (Solo modelos con equipo de policía) |

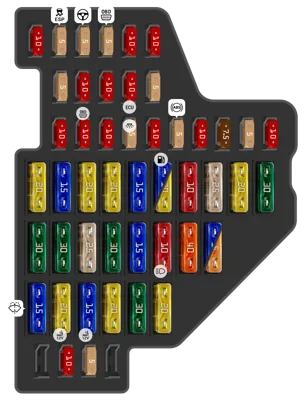

Panel de fusibles interior del lado del conductor (Desde mayo de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Interruptor de persiana trasera, Motor de persiana trasera | |
| 2 | 5A | Botón TCS y ESP, Botón AUTOHOLD, Unidad de control ABS, Unidad de control del freno de estacionamiento electromecánico | |
| 3 | 5A | Interruptor de iluminación, Interruptor de luz de freno, Sensor de nivel y temperatura de aceite, Unidad de control de la dirección asistida | |
| 4 | 5A | Unidad de control de amortiguación controlada electrónicamente, Unidad de control del detector de remolque, Unidad de control de iluminación en curva y control de alcance de faros, Conexión de diagnóstico | |
| 5 | 10A | Regulador de iluminación de interruptores e instrumentos, Regulador de control de alcance de faros, Módulo de salida de potencia para faro izquierdo, Motor de control de alcance de faro izquierdo | |
| 6 | 10A | Unidad de control de tracción en una rueda | |
| 7 | 5A | Unidad de control en el panel de instrumentos, Interfaz de diagnóstico del bus de datos | |
| 8 | 10A | Módulo de salida de potencia para faro derecho, Motor de control de alcance de faro derecho | |
| 9 | 10A | Unidad de control del airbag, Unidad de reconocimiento de ocupación del asiento, Lámpara de advertencia de airbag desactivado del lado del pasajero delantero | |
| 10 | 10A | Interruptor Tiptronic, Medidor de masa de aire, Unidad de control de la bomba de combustible, Relé principal, Unidad de control del motor, Relé de suministro de corriente Motronic 2 | |
| 11 | 5A | Botón de grabadora de datos de accidentes (Policía), Taxímetro (Taxi), Espejo con taxímetro (Taxi), Grabadora de datos de accidentes, Punto de acoplamiento del tacógrafo (Policía), Punto de acoplamiento del sistema de señal especial (Policía), Zumbador de advertencia para interruptor de pedal en el lado del pasajero delantero (Escuela de conducción) | |
| 12 | 10A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de iluminación, Interruptor Tiptronic, Conexión de diagnóstico | |
| 14 | 10A | Relé de bocina de alarma (solo para EE. UU. y Canadá), Bocina de alarma | |
| 15 | 5A | Unidad de control de suministro a bordo (30g), Luz interior delantera, Módulo de envío y recepción del monitor interior 1 | |
| 16 | 10A | Cerradura de encendido electrónica, Unidad de control de bloqueo de la columna de dirección electrónica | |
| 17 | 5A | Botón del freno de estacionamiento electromecánico, Unidad de control ABS | |
| 18 | 10A | Elemento calefaccionado para el respiradero del cárter (países de clima frío) | |
| 19 | 7.5A | Unidad de control de control de crucero adaptativo, Unidad de control de asistencia de estacionamiento, Unidad de control de advertencia de salida de carril, Unidad de control de asistencia de estacionamiento | |
| 20 | 5A | Unidad de operación de la puerta del garaje (no para conducción a la derecha) | |
| 21 | 10A | Espejo interior automático anti-deslumbramiento, Interruptor calefaccionado del asiento trasero izquierdo con regulador, Interruptor calefaccionado del asiento trasero derecho con regulador, Sensor de alta presión, Sensor de calidad del aire, Relé del ventilador de aire fresco, Elemento calefaccionado del chorro del lavaparabrisas izquierdo, Elemento calefaccionado del chorro del lavaparabrisas derecho, Unidad de control del sistema de aire acondicionado, Relé de monitoreo de voltaje (sistema multimedia RSE) | |
| 22 | 20A | Unidad de control del freno de estacionamiento electromecánico | |
| 23 | 15A | Unidad de control del detector de remolque | |
| 24 | 20A | Unidad de control del freno de estacionamiento electromecánico | |
| 25 | 20A | Unidad de control del detector de remolque | |
| 26 | 15A | Unidad de control de amortiguación controlada electrónicamente | |
| 27 | 15A | Unidad de control de la bomba de combustible (Solo modelos con motor de gasolina) | |
| 27 | 20A | Solo modelos con motor diésel: Relé de la bomba de combustible, Relé de la bomba de combustible eléctrica 2, Relé de la bomba de combustible suplementaria | |
| 28 | 10A | Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha, Unidad de control central del sistema de conveniencia | |
| 29 | 25A | Unidad de control de los asientos traseros calefaccionados | |
| 30 | 20A | Unidad de control del techo corredizo | |
| 31 | 30A | Convertidor DC/AC con enchufe, 12 230V, Convertidor con enchufe, 12 115V (solo para mercados americanos) | |
| 32 | 30A | Unidad de control de suministro de energía a bordo (ventana trasera calefaccionada) | |
| 33 | 30A | Relé del sistema de lavado de faros, Bomba del sistema de lavado de faros | |
| 34 | 25A | Unidad de control de los asientos delanteros calefaccionados | |
| 35 | 30A | Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha | |
| 36 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor, Botón de ajuste de inclinación, Botón de ajuste del respaldo | |
| 37 | 10A | Sensor de campo magnético para la brújula, Sensor de lluvia y luz, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control del sistema de cámara de reversa, Receptor de control remoto para calentador auxiliar de refrigerante, Relé de monitoreo de voltaje (sistema multimedia RSE) | |
| 38 | 40A | Relé del ventilador de aire fresco, Unidad de control del ventilador de aire fresco (Climatronic), Unidad de control del sistema de aire acondicionado (Climatic) | |
| 39 | 15A | Solo modelos con una caja de cambios automática de 6 velocidades: Interruptor multifunción, Unidad de control de la caja de cambios automática, Interruptor de luz de reversa, Unidad mecatrónica para la caja de cambios de doble embrague | |
| 39 | 5A | Interruptor de luz de reversa, Unidad mecatrónica para la caja de cambios de doble embrague | |
| 40 | 15A | Relé del circuito de carga de la segunda batería, Bomba de lavado, Motor del limpiaparabrisas trasero | |
| 41 | 20A | Solo modelos con motor diésel: Encendedor de cigarrillos, Encendedor de cigarrillos trasero | |
| 42 | 15A | Enchufe de 12V | |
| 43 | 20A | Unidad de control del calentador auxiliar (solo con batería auxiliar) | |
| 44 | 30A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero | |
| 45 | 20A | Relé de operación del calentador auxiliar (solo con batería auxiliar) | |
| 47 | 10A | Unidad transmisora y receptora del teléfono [con sistema de arranque/parada] | |
| 48 | 5A | Unidad de control en el panel de instrumentos [con sistema de arranque/parada] |

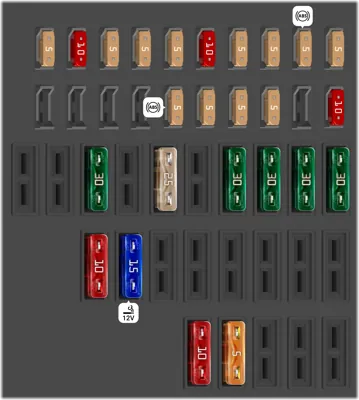

Panel de fusibles interior del lado del pasajero (Hasta abril de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Emisor de campo magnético para la brújula | |
| 2 | 5A | Unidad de control para el freno de estacionamiento electromecánico, Unidad de control ABS | |
| 3 | 5A | Unidad de control de asistencia de estacionamiento | |
| 4 | 5A | Unidad de control de control de crucero adaptativo | |
| 5 | 10A | Módulo de salida de potencia para el faro derecho (solo modelos con faros de descarga de gas) | |
| 6 | 5A | Interruptor Tiptronic | |
| 7 | 5A | Unidad de control para luz de curva y control de rango de faros (solo para faros de descarga de gas) | |
| 8 | 5A | Emisor de alta presión, Emisor de nivel de aceite y temperatura de aceite | |
| 9 | 10A | Lámpara de advertencia de desactivación del airbag del lado del pasajero delantero, Unidad de control del airbag, Unidad de control de reconocimiento de asiento ocupado | |
| 10 | 5A | Unidad de control de la bomba de combustible (BLF, BLR, BLY, AXX, BPY, BLX, BVX, BVY, BVZ, BWA) | |
| 12 | 10A | Unidad de control de la puerta del pasajero delantero | |
| 14 | 5A | Unidad de control del sistema de cámara de reversa | |
| 15 | 5A | Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado | |
| 16 | 5A | Interruptor Tiptronic | |
| 17 | 5A | Lámpara de advertencia del freno de estacionamiento electromecánico, Unidad de control ABS | |
| 22 | 30A | Convertidor DC/AC con toma, 12 230V, Convertidor con toma, 12 115V (solo mercados americanos) | |
| 23 | 30A | Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha | |
| 24 | 30A | Unidad de control de cierre eléctrico para la puerta trasera izquierda (Variant) | |
| 25 | 30A | Unidad de control de cierre eléctrico para la puerta trasera derecha (Variant) | |
| 27 | 25A | Unidad de control de asientos traseros calefaccionados | |
| 29 | 30A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero | |
| 38 | 15A | Toma de 12V | |
| 39 | 10A | Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Relé del circuito de carga de la segunda batería, Elemento calefaccionado del chorro del lavaparabrisas izquierdo, Elemento calefaccionado del chorro del lavaparabrisas derecho | |
| 43 | 5A | Punto de acoplamiento del sistema de señal especial (Policía); Solo modelos con equipo de taxi: Punto de acoplamiento del guantera, Punto de acoplamiento del compartimento de equipaje | |
| 44 | 10A | Unidad de control para el control remoto de alarma de taxi (Solo modelos con equipo de taxi), Punto de acoplamiento del sistema de señal especial (Policía) |
