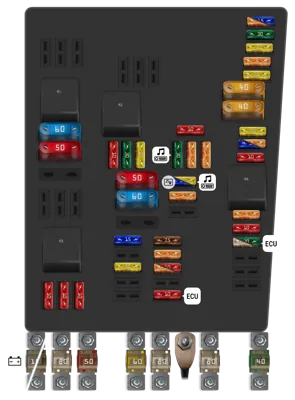

Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Unidad de control del detector de remolque | |
| - | 5A | Unidad de control del suministro a bordo | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave | |
| - | 20A | Bobinas de encendido con etapas de salida | |
| - | 15A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 5A | Válvula reguladora de presión de combustible, Sensor de posición del embrague | |
| - | 10A | Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de mariposa del colector de admisión, Válvula de control del árbol de levas de escape 1, Válvula de la bomba de chorro de succión | |
| - | 5A | Relé de la bomba de circulación | |
| - | 10A | Relé de suministro de corriente Motronic 2 | |
| - | 25A | Unidad de control del motor [Motores de gasolina] | |
| - | 30A | Unidad de control del motor [Motores diésel] | |
| - | 10A | Bomba de circulación | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el inserto del panel de instrumentos | |
| - | 30A | Amplificador, Unidad de control de vehículo especial | |
| - | 15A | Radio, Unidad de control con pantalla para sistema de radio y navegación, Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 20A | Solo RNS 510 y RNS 300: Radio, Unidad de control con pantalla para sistema de radio y navegación, Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 5A | Unidad de operación para preparación para teléfono móvil, Unidad de control de electrónica de operación de teléfono móvil, Sintonizador de TV, Sintonizador de radio digital por satélite | |
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 5A | Unidad de control del ventilador del radiador, Emisor de campo magnético para brújula | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Relé principal, Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor | |
| - | 15A | Válvula reguladora de presión de combustible, Calefacción de la sonda Lambda, Calefacción de la sonda Lambda 2 | |
| - | 20A | Relé de operación del calefactor auxiliar | |
| - | 10A | Bomba de diagnóstico del sistema de combustible | |
| - | 10A | Calefacción de la sonda Lambda, Calefacción de la sonda Lambda 1 después del convertidor catalítico, Calefacción de la sonda Lambda 2 después del convertidor catalítico, Calefacción para la sonda Lambda 3 para el banco 1, Calefacción para la sonda Lambda 3 para el banco 2 | |
| - | 10A | Calefacción de la sonda Lambda 1 después del convertidor catalítico | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 40A | Unidad de control del suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 15) | |
| - | 60A | Relé del circuito de carga de la segunda batería | |
| - | 60A | Parabrisas calefaccionado | |
| - | 50A | Unidad de control del suministro a bordo (suministro, terminal 75), Portafusibles izquierdo (SC40 - SC42, SD39) | |
| - | Puente de corriente | ||
| - | Relé de la bomba de circulación | ||
| - | Relé de suministro de corriente Motronic 2 | ||
| - | Relé principal [motores de gasolina], Relé de suministro de voltaje de terminal 30 [motores diésel] | ||
| - | 150A | Alternador | |
| - | 180A | Solo modelos con alternador de 180A, instalado en el cable del alternador: Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 60A | Portafusibles izquierdo (SC12 - SC17, SC29 - SC31), Portafusibles derecho (SD1 - SD2) | |
| - | 80A | Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1 | |
| - | 80A | Portafusibles izquierdo (SC32 - SC37) | |
| - | 40A | Unidad de control del ABS |

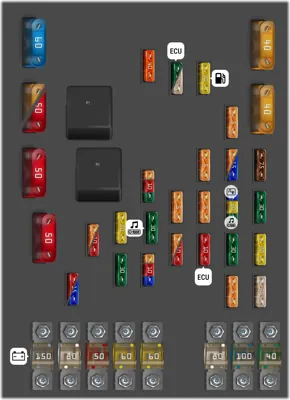

Panel de fusibles del motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Unidad de control del sistema multimedia | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Claxon de tono agudo, Claxon de tono grave, Unidad de control de suministro a bordo | |
| - | 25A | Unidad de control del detector de remolque | |
| - | 5A | Unidad de control del monitor de batería, Unidad de control de suministro a bordo | |
| - | 5A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Unidad de control de la caja de cambios automática, Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Radio; Unidad de control con pantalla para TV, radio, navegación (Japón) | |
| - | 20A | Unidad de control con pantalla para sistema de radio y navegación | |
| - | 30A | Estabilizador de voltaje | |
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 20A | Relé de la bomba de combustible [Motores diésel], Unidad de control del período de incandescencia automática [Motores diésel], Bobinas de encendido con etapas de salida final (cilindros 1-4) | |
| - | 5A | Unidad de control en el panel de instrumentos [Solo modelos con sistema de arranque/parada] | |
| - | 5A | Unidad de control de la electrónica de operación de teléfono móvil, Unidad de operación para preparación de teléfono móvil, Sintonizador de TV, Sintonizador de radio digital por satélite | |
| - | 10A | Relé principal, Relé de suministro de voltaje del terminal 30, Unidad de control del motor | |
| - | 30A | Unidad de control del motor [Motores diésel] | |
| - | 25A | Unidad de control del motor [Motores de gasolina] | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Relé de la bomba de aire secundaria | |
| - | 10A | Válvula de recirculación de gases de escape [Motores diésel], Válvula solenoide de control de presión de carga [Motores diésel], Válvula de recirculación de aire del turbocompresor [Motores diésel], Válvula de aleta del colector de admisión, Válvula de cambio del enfriador de recirculación de gases de escape, Calentador de sonda lambda, Calentador de sonda lambda 2 | |
| - | 40A | Relé de salida de calor baja | |
| - | 5A | Relé de salida de calor baja, Relé de salida de calor alta | |
| - | 10A | Bomba de circulación continua de refrigerante | |
| - | 30A | Unidad de control del calentador de agente reductor | |
| - | 30A | Amplificador, Vehículos especiales | |
| - | 5A | Relé de la bomba de combustible suplementaria; Solo código de motor CBAC: Unidad de control del ventilador del radiador, Unidad de control del período de incandescencia automática | |
| - | 10A | Solo código de motor CBFA: Emisor de posición del embrague, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de aleta del colector de admisión, Válvula de entrada de aire secundaria | |
| - | 15A | Emisor de posición del embrague, Válvula reguladora de presión de combustible | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 5A | Emisor de campo magnético para brújula, Unidad de control del período de incandescencia automática | |
| - | 10A | Termostato del sistema de enfriamiento del motor controlado por mapa, Unidad de control del ventilador del radiador, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula de cambio del colector de admisión variable, Válvula de control del árbol de levas 1, Válvula de aleta del colector de admisión, Motor de aleta del colector de admisión, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico | |
| - | 10A | Depende del equipamiento: Unidad de control del sensor NOx, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Calentador de sonda lambda 2 después del convertidor catalítico, Calentador de sonda lambda 3 después del convertidor catalítico | |
| - | 15A | Depende del equipamiento: Unidad de control del sensor NOx, Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Calentador de sonda lambda 2 después del convertidor catalítico, Calentador de sonda lambda 3 después del convertidor catalítico | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral izquierda, Bombilla de luz de cruce del faro derecho, Bombilla de luz de carretera del faro derecho, Bombilla de luz trasera derecha (anillo de luz exterior), Bombilla de luz trasera izquierda (anillo de luz interior) | |
| - | 40A | Unidad de control de suministro a bordo, Bombilla de luz lateral derecha, Bombilla de luz de cruce del faro izquierdo, Bombilla de luz de carretera del faro izquierdo, Bombilla de luz trasera izquierda (anillo de luz exterior), Bombilla de luz trasera derecha (anillo de luz interior) | |
| - | 60A | Parabrisas calefaccionado | |
| - | 40A | Motor de la bomba de aire secundaria [Motores de gasolina] | |
| - | 50A | Unidad de control del período de incandescencia automática [Motores diésel] | |
| - | 50A | Unidad de control de suministro a bordo, Relé de alivio de contacto X | |
| - | 50A | Unidad de control de suministro a bordo | |
| - | Puente de corriente [motores diésel], Relé de la bomba de aire secundaria [Solo BSE, BSF, BYT, BZB, CBFA], Relé de la bomba de refrigerante auxiliar [Solo CAXA], Relé para válvulas de cierre de gas [Solo CDGA], Relé de suministro de corriente de componentes del motor [Solo BZB, CAWB, CCTA, CGYA] | ||
| - | Relé principal [Motores de gasolina], Relé de suministro de voltaje del terminal 30 [Motores diésel] | ||
| - | 150A | Alternador | |
| - | 80A | Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 60A | Portafusibles izquierdo (SC12 - SC17, SC29 - SC31) | |
| - | 60A | Fusible térmico de ajuste del asiento del conductor 1, Fusible térmico de ajuste del asiento del pasajero delantero 1, Portafusibles derecho (SD1 - SD2) | |
| - | 80A | Portafusibles izquierdo (SC32 - SC37) | |
| - | 100A | Cable de carga de batería auxiliar. Elemento calefactor del calefactor de aire auxiliar. Relé de salida de calor alta | |
| - | 40A | Unidad de control del ABS |

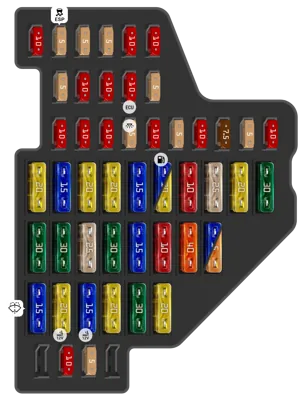

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Interruptor de persiana trasera / Motor de persiana trasera | |
| 2 | 5A | Botón TCS y ESP / Botón AUTOHOLD / Unidad de control ABS / Unidad de control para freno de estacionamiento electromecánico | |
| 3 | 5A | Interruptor de iluminación / Interruptor de luz de freno / Sensor de nivel de aceite y temperatura de aceite / Unidad de control de dirección asistida | |
| 4 | 5A | Unidad de control de amortiguación controlada electrónicamente / Unidad de control de detector de remolque / Unidad de control para iluminación en curvas y control de alcance de faros / Conexión de diagnóstico | |
| 5 | 10A | Regulador de iluminación de interruptores e instrumentos / Regulador de control de alcance de faros / Módulo de salida de potencia para faro izquierdo / Motor de control de alcance de faro izquierdo | |
| 6 | 10A | Unidad de control de tracción total | |
| 7 | 5A | Unidad de control en inserto del panel de instrumentos / Interfaz de diagnóstico de bus de datos | |
| 8 | 10A | Módulo de salida de potencia para faro derecho / Motor de control de alcance de faro derecho | |
| 9 | 10A | Unidad de control de airbag / Unidad de control de reconocimiento de ocupación del asiento / Lámpara de advertencia de airbag desactivado del lado del pasajero delantero | |
| 10 | 10A | Interruptor Tiptronic / Medidor de masa de aire / Unidad de control de la bomba de combustible / Relé principal / Unidad de control del motor / Relé de suministro de corriente Motronic 2 | |
| 11 | 5A | Botón de grabadora de datos de choque (Policía) / Taxímetro (Taxi) / Espejo taxímetro (Taxi) / Grabadora de datos de choque / Punto de acoplamiento de tacógrafo (Policía) / Punto de acoplamiento de sistema de señal especial (Policía) / Zumbador de advertencia para interruptor de pedal en el lado del pasajero delantero (Escuela de conducción) | |
| 12 | 10A | Unidad de control de puerta del conductor / Unidad de control de puerta del pasajero delantero | |
| 13 | 10A | Interruptor de iluminación / Interruptor Tiptronic / Conexión de diagnóstico | |
| 14 | 10A | Relé de bocina de alarma (solo para EE. UU. y Canadá) / Bocina de alarma | |
| 15 | 5A | Unidad de control de suministro a bordo / Luz interior delantera / Módulo de envío y recepción de monitor interior 1 | |
| 16 | 10A | Cerradura de encendido electrónica / Unidad de control de bloqueo de columna de dirección electrónica | |
| 17 | 5A | Botón de freno de estacionamiento electromecánico / Unidad de control ABS | |
| 18 | 10A | Elemento calefaccionado para respiradero del cárter (países de clima frío) | |
| 19 | 7.5A | Unidad de control de crucero adaptativo / Unidad de control de asistencia de estacionamiento / Unidad de control de advertencia de salida de carril / Unidad de control de asistencia de dirección de estacionamiento | |
| 20 | 5A | Unidad de operación de puerta de garaje (no para conducción a la derecha) | |
| 21 | 10A | Espejo interior antideslumbrante automático / Interruptor calefaccionado del asiento trasero izquierdo con regulador / Interruptor calefaccionado del asiento trasero derecho con regulador / Sensor de alta presión / Sensor de calidad del aire / Relé del soplador de aire fresco / Elemento calefaccionado del chorro del limpiaparabrisas izquierdo / Elemento calefaccionado del chorro del limpiaparabrisas derecho / Unidad de control del sistema de aire acondicionado / Relé de monitoreo de voltaje (sistema multimedia RSE) | |
| 22 | 20A | Unidad de control para freno de estacionamiento electromecánico | |
| 23 | 15A | Unidad de control de detector de remolque | |
| 24 | 20A | Unidad de control para freno de estacionamiento electromecánico | |
| 25 | 20A | Unidad de control de detector de remolque | |
| 26 | 15A | Unidad de control de amortiguación controlada electrónicamente | |
| 27 | 15A | [Solo modelos con motor de gasolina] Unidad de control de la bomba de combustible | |
| 27 | 20A | [Solo modelos con motor diésel] Relé de la bomba de combustible / Relé de la bomba de combustible eléctrica 2 / Relé para bomba de combustible suplementaria | |
| 28 | 10A | Unidad de control de puerta trasera izquierda / Unidad de control de puerta trasera derecha / Unidad de control central del sistema de conveniencia | |
| 29 | 25A | Unidad de control de asientos traseros calefaccionados | |
| 30 | 20A | Unidad de control de techo corredizo | |
| 31 | 30A | Convertidor DC/AC con enchufe, 12V-230V / Convertidor con enchufe, 12V-115V (solo para mercados americanos) | |
| 32 | 30A | Unidad de control de suministro a bordo (luneta trasera calefaccionada) | |
| 33 | 30A | Relé del sistema de lavado de faros / Bomba del sistema de lavado de faros | |
| 34 | 25A | Unidad de control de asientos delanteros calefaccionados | |
| 35 | 30A | Unidad de control de puerta trasera izquierda / Unidad de control de puerta trasera derecha | |
| 36 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Botón de ajuste de inclinación / Botón de ajuste del respaldo | |
| 37 | 10A | Sensor de campo magnético para brújula / Sensor de lluvia y luz / Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Unidad de control del sistema de cámara de reversa / Receptor de control remoto para calentador auxiliar de refrigerante / Relé de monitoreo de voltaje (sistema multimedia RSE) | |
| 38 | 40A | Relé del soplador de aire fresco / Unidad de control del soplador de aire fresco (Climatronic) / Unidad de control del sistema de aire acondicionado (Climatic) | |
| 39 | 15A | [Solo modelos con caja de cambios automática de 6 velocidades] Interruptor multifunción / Unidad de control de caja de cambios automática | |
| 39 | 5A | Interruptor de luz de reversa / Unidad mecatrónica para caja de cambios de doble embrague | |
| 40 | 15A | Relé del circuito de carga de la segunda batería / Bomba de lavado / Motor del limpiaparabrisas trasero | |
| 41 | 20A | Encendedor de cigarrillos [Solo modelos con motor diésel] / Encendedor de cigarrillos trasero [Solo modelos con motor diésel] | |
| 42 | 15A | Enchufe 12V | |
| 43 | 20A | Unidad de control de calefacción auxiliar (solo con batería auxiliar) | |
| 44 | 30A | Unidad de control de puerta del conductor / Unidad de control de puerta del pasajero delantero | |
| 45 | 20A | Relé de operación de calefacción auxiliar (solo con batería auxiliar) | |
| 47 | 10A | Unidad de transmisión y recepción de teléfono [Con sistema de arranque/parada] | |
| 48 | 5A | Unidad de control en inserto del panel de instrumentos [Con sistema de arranque/parada] |
Fusibles automáticos, debajo del panel frontal a la izquierda
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé para operación en modo de calefacción independiente [solo para autos con Climatic] / Relé de monitoreo de voltaje [solo para vehículos con sistema multimedia RSE] | ||
| - | Relé de purga de refrigerante después de apagar el motor [solo para vehículos con motores 1.8 l / 2.0 l TFSI y 1.4 l BiTFSI] / Relé de la bomba de combustible eléctrica 2 [solo vehículos con motores diésel con sistema de inyección Common Rail] | ||
| - | Relé del sistema de limpieza de faros | ||
| - | Relé de suministro de energía terminal 50 | ||
| - | 3A | Fusible en la caja de fusibles -S223- [solo para vehículos con sistema Start-Stop] | |
| - | 20A | Fusible térmico 1 ajuste del asiento del conductor -S44- [solo para autos con función de memoria] |
Ubicación del relé en el bloque de relés en la unidad de control de la red a bordo, en el reposapiés del conductor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé 2 de suministro de energía terminal 30 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de claxon de dos tonos | ||
| - | Relé 1 de bomba de limpiaparabrisas dual | ||
| - | Relé 2 de bomba de limpiaparabrisas dual | ||
| - | Relé de alivio de contacto X |
Ubicación del relé en el bloque de relés 2 debajo del panel frontal a la izquierda
| N° | A | Descripción | |
|---|---|---|---|
| - | Accionamiento del relé aislador del bus CAN | ||
| - | Relé de carga de la segunda batería | ||
| - | Relé de la sirena de alarma [solo coches para mercados de EE.UU.] |
