Volkswagen Rabbit / Fusibles 2006

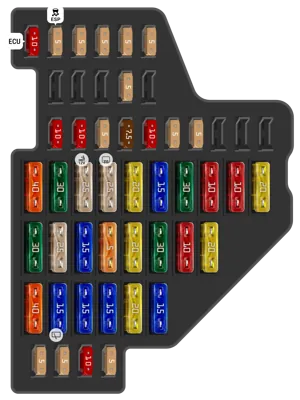

Caja de fusibles del tablero de instrumentos

Caja de fusibles del tablero de instrumentos
N°ADescripción
1 10A Diagnostic connection / Engine control unit
2 5A ABS control unit / Traction control system switch / TCS and ESP button / Tyre pressure monitor display button F - Brake light switch (from November 2005)
3 5A Airbag control unit
4 5A Heater/heat output switch / High pressure sender / Heated driver seat control unit / Heated front passenger seat control unit / Climatronic control unit / Stabilisation program warning lamp 2 / Reversing light bulb / Tyre pressure monitor display button
5 5A Clutch position sender / Control unit for headlight range control / Power steering control unit
6 5A Control unit in dash panel insert / Fuel pump control unit [BAG, BHD, BKG] / Data bus diagnostic interface / Multifunction switch / Selector lever sensors control unit / Tiptronic switch
10 5A Garage door operation control unit / Seat occupied recognition control unit
12 10A Driver door control unit / Front passenger door control unit
13 10A Light switch / Diagnostic connection / Brake pedal switch
14 5A Automatic gearbox control unit
15 7.5A Onboard supply control unit (interior illumination)
16 10A Heater/heat output switch / Air conditioning system control unit / Climatronic control unit / Remote control receiver for auxiliary coolant heater
17 5A Rain and light detector sensor / Aerial selection control unit
18 5A Parking aid control unit / Selector lever sensors control unit
22 40A Fresh air blower (Climatronic)
23 30A Driver door control unit (window regulator) / Front passenger door control unit (window regulator)
24 25A Cigarette lighter / Rear cigarette lighter / 12 V socket (criminal investigation department)
25 25A Heated rear window / Air conditioning system control unit [only with auxiliary coolant heater] / Heater/heat output switch [only with auxiliary coolant heater] / Fresh air blower series resistor [only with auxiliary coolant heater]
26 20A 12 V socket [luggage compartment]
27 15A Fuel pump control unit / Fuel system pressurisation pump / Fuel pump control unit
28 30A Transformer with socket, 12V-230V
29 10A Motronic control unit / Diesel direct injection system control unit
30 10A Injector, cylinder 1 / Injector, cylinder 2 / Injector, cylinder 3 / Injector, cylinder 4
31 20A Vacuum pump for brakes
32 30A Rear left door control unit (window regulator) / Rear right door control unit (window regulator)
33 25A Sliding sunroof adjustment control unit
34 15A Driver seat lumbar support longitudinal adjustment motor / Front passenger seat lumbar support longitudinal adjustment motor / Driver seat lumbar support height adjustment motor / Front passenger seat lumbar support height adjustment motor
35 5A Interior monitoring sensor / Vehicle inclination sender / Alarm horn
36 20A Headlight washer system pump / Headlight washer system relay
37 30A Heated driver seat control unit / Heated front passenger seat control unit
38 10A Not assigned
39 20A Automatic gearbox control unit
40 40A Heater/heat output switch (fresh air blower) / Air conditioning system control unit (fresh air blower)
41 15A Rear window wiper motor
42 15A Onboard supply control unit (double washer pump) [BSG J1]
43 15A Trailer detector control unit
44 20A Trailer detector control unit
45 15A Trailer detector control unit
46 5A Left washer jet heater element / Right washer jet heater element / Heated driver seat regulator / Heated front passenger seat regulator
47 5A Auxiliary heater operation relay
48 10A Charger for Mag-Lite and hand-held two-way radio
49 5A Lighting switch

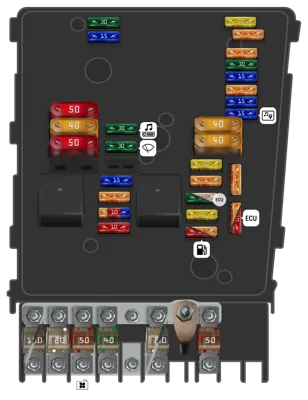

Panel de fusibles del motor para E-box bajo

Panel de fusibles del motor para E-box bajo
N°ADescripción
- 20A Unidad de control central del sistema de conveniencia
- 5A Unidad de control de la electrónica de la columna de dirección
- 5A Unidad de control de suministro a bordo
- 30A Unidad de control ABS
- 15A Unidad de control mecatrónica
- 5A Unidad de control en el inserto del panel de instrumentos
- 15A Unidad de control de vehículo especial
- 15A Unidad de control con pantalla para radio y navegación / Radio
- 5A Unidad de control de electrónica operativa de teléfono móvil
- 5A Relé de suministro de voltaje terminal 30 [modelos con motor de gasolina, no para códigos de motor BSE, BSF]
- 10A Unidad de control del motor [modelos con motor de gasolina, no para códigos de motor BSE, BSF]
- 20A Unidad de control del calefactor auxiliar
- 5A Interfaz de diagnóstico del bus de datos
- 30A Unidad de control del motor [solo modelos con motor diésel]
- 25A Unidad de control del motor [solo modelos con motor de gasolina)
- 20A Transformador de encendido / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida
- 10A Calefacción de la sonda lambda / Sonda lambda [BLY, BLR] / Sonda lambda 2 antes del convertidor catalítico [BLR] / Sonda lambda después del convertidor catalítico [BLY, BLR)]/ Sonda lambda 2 después del convertidor catalítico [BLR] / Sonda lambda 3 después del convertidor catalítico [BLR]
- 5A Relé de la bomba de combustible [solo en vehículos con motor diésel] / Unidad de control del periodo de incandescencia automática
- 30A Unidad de control ABS
- 15A Bocina de tono agudo / Bocina de tono grave
- 30A Unidad de control de vehículo especial / Amplificador
- 30A Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor
- 15A Calefacción de la sonda lambda / Sonda lambda / Sonda lambda después del convertidor catalítico / Unidad de control del sensor de NOx / Calefacción de la sonda lambda / Sonda lambda
- 5A Interruptor del pedal de freno (hasta noviembre de 2005) / Emisor de posición del embrague
- 5A Relé de la bomba de aire secundaria [BSF]
- 10A Válvula de recirculación de gases de escape / Válvula solenoide de control de presión de carga / Válvula de cambio del enfriador de recirculación de gases de escape / Válvula de cambio del enfriador de recirculación de gases de escape 2
- 15A Válvula reguladora de presión de combustible
- 10A Termostato del sistema de enfriamiento del motor controlado por mapa / Unidad de control del ventilador del radiador / Válvula de recirculación de gases de escape / Válvula solenoide del filtro de carbón activado 1 / Válvula de cambio del colector de admisión variable / Válvula de control del árbol de levas de admisión 1 / Válvula de aleta del colector de admisión / Motor de aleta del colector de admisión
- 40A Unidad de control de suministro a bordo
- 40A Unidad de control de suministro a bordo
- 50A Unidad de control del periodo de incandescencia automática
- 40A Relé de suministro de voltaje terminal 15 2
- 50A Fusible térmico de ajuste del asiento del conductor 1 / Fusibles SC 32-37 en el soporte de fusibles C
- Relé de suministro de energía terminal 30 (458) / Relé de suministro de energía terminal 30 (100) / Relé de suministro de energía terminal 30 (370)
- Relé de la bomba de aire secundaria / Sensor de medición de corriente [Solo coches con motores BLG] / Puente [Solo coches con motores diésel]
- 150A Alternador (90A/120A)
- 200A Alternador (140A)
- 80A Unidad de control de la dirección asistida / Motor de dirección asistida electromecánica
- 50A Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2
- 40A Equipamiento especial
- 80A Fusibles en el soporte de fusibles C, a la izquierda debajo del panel de instrumentos: SC43-SC45, SC28, SC22, SC18, SC19, SC12
- 100A Unidad de control del calefactor de aire auxiliar / Elemento calefactor de aire auxiliar / Equipamiento opcional
- 50A Operación de remolque / Equipamiento especial, personas con discapacidad / Equipamiento especial, departamento de investigación criminal
508 Conector de batería
