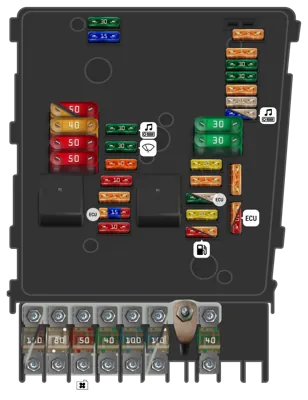

Panel de fusibles del motor, en el cuadro de distribución bajo (hasta abril de 2007)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control de suministro de energía a bordo (cable de medición), vehículos con batería delantera | |
| - | 30A | Unidad de control ABS | |
| - | 30A | Unidad de control mecatrónica / Unidad de control del tablero de instrumentos | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 25A | Unidad de control para vehículos especiales | |
| - | 15A | Unidad de control con pantalla del sistema de navegación por radio / Radio | |
| - | 25A | Kit de instalación con sistema de navegación por radio con TV en condiciones de servicio (Japón) | |
| - | 5A | Unidad de control para electrónica de control de teléfono móvil | |
| - | 5A | Relé de suministro de energía terminal 30 / Unidad de control del motor / Relé de calefacción de baja potencia | |
| - | 20A | Unidad de control de calefactor adicional | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 30A | Unidad de control del motor [motor diésel] | |
| - | 25A | Unidad de control del motor [motor de gasolina] | |
| - | 20A | Bobina de encendido / bobinas de encendido con etapas de salida | |
| - | 10A | Calefactor de sonda lambda 3 [BGQ, BGP] / Calefactor de sonda lambda / Sonda lambda / Sonda lambda 2 antes del catalizador / Sonda lambda después del catalizador / Sonda lambda 2 después del catalizador / Sonda lambda 3 después del catalizador / Relé de bomba de combustible / Unidad de control de bujías de incandescencia / Relé de calefacción de alta potencia | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad de control de suministro de energía a bordo / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 40A | Unidad de control de bujías de incandescencia (SDI) | |
| - | 10A | Elemento calefactor de sonda lambda / Sonda lambda / Sonda lambda después del catalizador / Unidad de control del sensor NOx / Elemento calefactor de sonda lambda | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal del embrague | |
| - | 5A | Relé de bomba de aire secundaria / Válvula de control de inyección de aire secundaria / Válvula de recirculación de gases de escape / Válvula solenoide del canister 1 / Bomba de diagnóstico del sistema de combustible [BGQ, BGP] / Válvula de cambio del enfriador de recirculación de gases de escape / Regulador de presión de combustible / Unidad de control del motor / Válvula de geometría variable del colector de admisión | |
| - | 10A | Termostato de refrigeración del motor controlado electrónicamente / Unidad de control del ventilador del radiador / Válvula de recirculación de gases de escape / Válvula solenoide de control de presión de sobrealimentación / Válvula ajustadora de posición del árbol de levas de admisión 1 / Válvula de aletas del colector de admisión / Válvula de cambio del enfriador de recirculación de gases de escape 2 / Motor actuador de aletas del colector de admisión | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 40A | Relé de bomba de aire secundaria | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 40A | Relé 2 de suministro de energía terminal 15 | |
| - | 50A | Relé de bomba de refrigerante adicional / Fusible térmico 1 para ajuste de asiento | |
| - | 50A | Relé de descarga de contacto X | |
| - | Relé de suministro de energía terminal 30 (458) / Relé de suministro de energía terminal 30 (100) / Relé de suministro de energía terminal 30 (370) | ||
| - | Relé de bomba de aire secundaria [Solo coches con motores BLG] / Puente [Solo coches con motores diésel] | ||
| - | 150A | Generador (90A/120A) | |
| - | 200A | Generador (140A) | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 (500 W) | |
| - | 40A | Relé de calefacción de baja potencia (etapa 1) / Elemento calefactor de aire adicional | |
| - | 100A | Fusibles en la caja de fusibles C, bajo el panel frontal a la izquierda:SC43 - SC45, SC28, SC22, SC15 - SC20, SC 12, SC22-27, SC19, SC38 / Equipamiento adicional | |
| - | 100A | Unidad de control de calefactor de aire adicional / Elemento calefactor de aire adicional | |
| - | 80A | Relé de calefacción de alta potencia (etapas 1 y 3) / Elemento calefactor de aire adicional | |
| - | 40A | Equipamiento de vehículos para personas con discapacidades / Equipamiento de vehículos para la policía criminal | |
| 508 | Conector de batería |

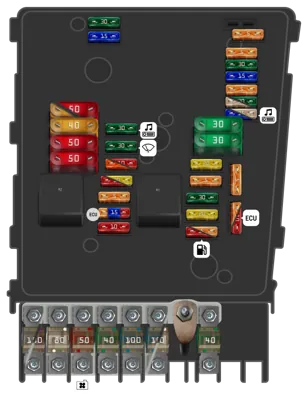

Panel de fusibles del motor, en el cuadro de distribución bajo (desde mayo de 2007)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 5A | Unidad de control de suministro de energía a bordo (cable de medición), vehículos con batería delantera | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad de control mecatrónica | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 25A | Unidad de control para vehículos especiales | |
| - | 30A | Unidad de control mecatrónica (0AM) | |
| - | 15A | Unidad de control con pantalla del sistema de navegación por radio / Radio | |
| - | 25A | Kit de instalación con sistema de navegación por radio con TV en condiciones de servicio (Japón) | |
| - | 5A | Unidad de control para electrónica de control de teléfono móvil | |
| - | 5A | Relé de suministro de energía terminal 30 / Relé de calefacción de baja potencia | |
| - | 10A | Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor adicional | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 30A | Unidad de control del motor (motor diésel) / Unidad de control del motor (motor de gasolina) | |
| - | 20A | Bobina de encendido / Bobinas de encendido con etapas de salida | |
| - | 10A | Calefactor de sonda lambda 3 [BGQ, BGP] / Calefactor de sonda lambda / Sonda lambda / Sonda lambda 2 antes del convertidor catalítico / Sonda lambda después del convertidor catalítico / Sonda lambda 2 después del convertidor catalítico / Sonda lambda 3 después del convertidor catalítico / Relé de la bomba de combustible / Unidad de control de bujías de incandescencia / Relé de calefacción de alta potencia | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad de control de suministro de energía a bordo / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador / unidad de control para vehículos especiales | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 40A | Unidad de control de bujías de incandescencia (SDI) | |
| - | 10A | Bomba de refrigerante de post-circulación | |
| - | 10A | Elemento calefactor de sonda lambda / Sonda lambda / Sonda lambda después del convertidor catalítico / Unidad de control del sensor NOx / Elemento calefactor de sonda lambda / Bomba de vacío del sistema de frenos | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal del embrague | |
| - | 5A | Relé de la bomba de aire secundaria / Válvula de control de inyección de aire secundaria / Válvula de recirculación de gases de escape / Válvula solenoide del canister 1 / Bomba de diagnóstico del sistema de combustible [BGQ, BGP] / Válvula de cambio del enfriador de recirculación de gases de escape / Regulador de presión de combustible / Unidad de control del motor / Válvula de geometría variable del colector de admisión | |
| - | 10A | Termostato de refrigeración del motor controlado electrónicamente / Unidad de control del ventilador del radiador / Válvula de recirculación de gases de escape / Válvula solenoide de control de presión de sobrealimentación / Válvula ajustadora de posición del árbol de levas de admisión 1 / Válvula de aletas del colector de admisión / Válvula de cambio del enfriador de recirculación de gases de escape 2 / Motor actuador de aletas del colector de admisión | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 40A | Relé de la bomba de aire secundaria | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 40A | Relé 2 de suministro de energía terminal 15 | |
| - | 50A | Relé de bomba de refrigerante adicional / Fusible térmico 1 para ajuste de asiento | |
| - | 50A | Relé de alivio de contacto X / Unidad de control de suministro de energía a bordo | |
| - | Relé de suministro de energía terminal 30 (458) / Relé de suministro de energía terminal 30 (100) / Relé de suministro de energía terminal 30 (370) | ||
| - | Relé de la bomba de aire secundaria [Solo coches con motores BLG] / Puente [Solo coches con motores diésel] | ||
| - | 150A | Generador (90A/120A) | |
| - | 200A | Generador (140A) | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 (500 W) | |
| - | 40A | Relé de calefacción de baja potencia (etapa 1) / Elemento calefactor de aire adicional | |
| - | 100A | Fusibles en la caja de fusibles C, debajo del panel frontal a la izquierda: SC43 - SC45, SC28, SC22, SC15 - SC20, SC12, SC22-27, SC19, SC38 / Equipamiento adicional | |
| - | 100A | Unidad de control de calefactor de aire adicional / Elemento calefactor de aire adicional | |
| - | 80A | Relé de calefacción de alta potencia (etapas 1 y 3) | |
| - | 40A | Equipamiento de vehículos para personas con discapacidades / Equipamiento de vehículos para la policía criminal | |
| 508 | Conector de batería |

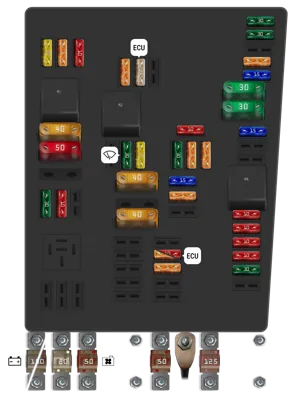

Panel de fusibles del motor, en la caja de interruptores High (hasta abril de 2007)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS (bomba) | |
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 5A | Unidad de control de suministro de energía a bordo (cable de medición) | |
| - | 15A | Unidad de control de suministro de energía a bordo (bocina) | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula de derivación del turbocompresor / Válvula solenoide del canister 1 / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 10A | Bomba de diagnóstico del sistema de combustible (EE.UU./Canadá) | |
| - | 10A | Elemento calefaccionado de la sonda lambda | |
| - | 10A | Elemento calefaccionado de la sonda lambda 1, después del convertidor catalítico | |
| - | 30A | Unidad de control mecatrónica | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 5A | Unidad de control para el tablero de instrumentos | |
| - | 30A | Amplificador (excepto EE.UU./Canadá) | |
| - | 15A | Unidad de control con pantalla para el sistema de navegación por radio | |
| - | 5A | Unidad de control para la electrónica de control del teléfono móvil | |
| - | 5A | Unidad de control del motor | |
| - | 10A | Relé de suministro de energía Motronic | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Relé de bomba de refrigerante adicional | |
| - | 20A | Relé para operación en modo de calefacción independiente | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador / Válvula ajustadora de tiempo de entrada 1 | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal del embrague | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida [AXX, BWA, BPY] | |
| - | 10A | Relé de suministro de energía de la electrónica del motor | |
| - | 30A | Bobina de encendido 1, 2, 3, 4, 5 y 6 con etapa de salida [BUB] | |
| - | 30A | Unidad de control de suministro de energía a bordo (D/1 izquierda) | |
| - | 30A | Unidad de control de suministro de energía a bordo (A/1 derecha) | |
| - | 40A | Terminal de suministro de energía del relé 2 15 / fusible en la caja de fusibles F [batería en la parte trasera] / unidad de control de suministro de energía a bordo (L1) | |
| - | 40A | Relé de la bomba de aire secundaria [BUB] | |
| - | 40A | Relé de alivio de contacto X | |
| - | 50A | Fusible térmico 1 para ajuste de posición del asiento / Conexión positiva 1 | |
| - | Relé de suministro de energía de la electrónica del motor | ||
| - | Relé de bomba de refrigerante adicional | ||
| - | Relé de suministro de energía Motronic | ||
| - | 150A | Generador (90A/120A) | |
| - | 200A | Generador / Divisor de terminal 30 [batería en la parte trasera] | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 (500 W) | |
| - | 50A | Fusibles en la caja de fusibles C, debajo del panel frontal a la izquierda: SC12-17, SC19, SC22-27, SC32-SC38, SC43-45 | |
| - | 125A | Fusible 1 en la caja de fusibles F [batería en la parte trasera] | |
| 508 | Conector de batería |

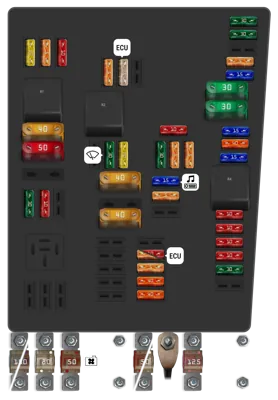

Panel de fusibles del motor, en la caja de interruptores High (desde mayo de 2007)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS (bomba) | |
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 5A | Unidad de control del suministro de energía a bordo (cable de medición) | |
| - | 15A | Unidad de control del suministro de energía a bordo (bocina) | |
| - | 15A | Regulador de presión de combustible | |
| - | 40A | Fusible 2 en la caja de fusibles F [batería trasera] | |
| - | 15A | Sintonizador de radio satelital digital | |
| - | 10A | Válvula de derivación del turbocompresor / Válvula solenoide del canister 1 / Válvula de limitación de presión de sobrealimentación | |
| - | 10A | Bomba de diagnóstico del sistema de combustible (EE.UU./Canadá) / Sensor de temperatura del aire de admisión / Medidor de flujo de aire | |
| - | 10A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 | |
| - | 10A | Elemento calefaccionado de la sonda lambda 1, después del convertidor catalítico / Elemento calefaccionado de la sonda lambda 2, después del convertidor catalítico | |
| - | 30A | Unidad de control mecatrónica | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control para el tablero de instrumentos | |
| - | 30A | Amplificador (excepto EE.UU./Canadá) / Unidad de control para vehículos especiales | |
| - | 15A | Unidad de control con pantalla para el sistema de navegación por radio / Radio / Radio satelital digital | |
| - | 5A | Unidad de control para la electrónica de control del teléfono móvil | |
| - | 5A | Unidad de control del motor | |
| - | 10A | Relé de suministro de energía Motronic | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 40A | Unidad de control del suministro de energía a bordo (A1) | |
| - | 40A | Unidad de control del suministro de energía a bordo (D1) | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Relé de bomba de refrigerante adicional | |
| - | 20A | Relé para operación en modo de calefacción independiente | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador / Válvula ajustadora del árbol de levas de admisión 1 / Válvula de inyección de aire secundario / Válvula de la compuerta de gases de escape 1 / Válvula de inyección de aire secundario 2 / Bomba de diagnóstico del sistema de combustible / Válvula solenoide del canister 1 / Válvula de inyección de aire secundario / Válvula ajustadora del árbol de levas de escape 1 | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal del embrague | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 10A | Relé de suministro de energía de la electrónica del motor | |
| - | 30A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida | |
| - | 30A | Unidad de control del suministro de energía a bordo (D/1 izquierda) | |
| - | 30A | Unidad de control del suministro de energía a bordo (A/1 derecha) | |
| - | 40A | Terminal de suministro de energía del relé 2 15 / Fusible en la caja de fusibles F [batería en la parte trasera] / Unidad de control del suministro de energía a bordo (L1) | |
| - | 40A | Motor eléctrico de la bomba de aire secundaria | |
| - | 40A | Relé de alivio de contacto X | |
| - | 50A | Fusible térmico 1 para ajuste de posición del asiento / Conexión positiva 1 | |
| - | Relé de suministro de energía de la electrónica del motor | ||
| - | Relé de bomba de refrigerante adicional | ||
| - | Relé de suministro de energía Motronic | ||
| - | 150A | Generador (90A/120A) | |
| - | 200A | Generador (140A) / Divisor de terminal 30 [batería en la parte trasera] | |
| - | 80A | Unidad de control de la dirección asistida / Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 (500 W) | |
| - | 50A | Fusibles en la caja de fusibles C, bajo el panel frontal a la izquierda: SC12-17, SC19, SC22-27, SC32-SC38, SC43-45 | |
| - | 80A | Fusibles en la caja de fusibles C, bajo el panel frontal a la izquierda: SC12-17, SC19, SC22-27, SC32-SC38, SC43-45 | |
| - | 125A | Fusible 1 en la caja de fusibles F [batería en la parte trasera] | |
| 508 | Conector de batería |

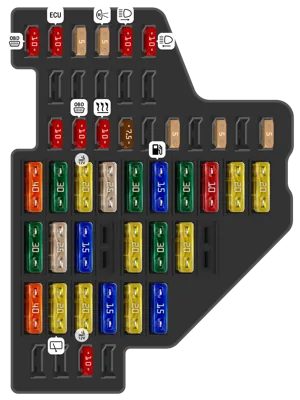

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conector de diagnóstico, relé de calefactor autónomo, resistencia de calefacción del sistema de ventilación del cárter, medidor de flujo de aire, relé de suministro de energía de componentes electrónicos del motor - unidad de control del corrector de faros | |
| 2 | 10A | Unidad de Control del Motor, Motor Actuador del Corrector de Faros Derecho, Motor del Corrector de Faros Izquierdo, Ajustador del Corrector de Faros, Unidad de Control de la Bomba de Combustible, Unidad de Control de Reconocimiento de Remolque, Selector, Interfaz de Diagnóstico de Bus de Datos, Unidad de Control del Tablero de Instrumentos, Unidad de Control de Dirección Asistida, Unidad de Control ABS con Interruptor EDS ASR, Llave de Apagado ASR & ESP, Sensor de Posición del Pedal de Embrague, Interruptor de Luz de Freno | |
| 3 | 5A | Unidad de Control del Airbag | |
| 4 | 5A | Sensor de Nivel y Temperatura de Aceite, Luz de Reversa, Unidad de Control Climatronic, Sensor de Alta Presión, Interruptor de Selección de Calefacción y Modo, Unidad de Control de Apertura de Puerta de Garaje, Sensor de Ocupación del Asiento del Pasajero Delantero, Espejo Interior Electrocromático, Equipo de Entrenamiento, Sistema de Monitoreo de Presión de Neumáticos, Lámpara de Advertencia de Botón ESP, Resistencia de Calefacción de la Boquilla del Limpiaparabrisas Izquierdo, Resistencia de Calefacción de la Boquilla del Limpiaparabrisas Derecho | |
| 5 | 10A | Unidad de Control de Iluminación Adaptativa y Corrector de Faros, Faro Derecho | |
| 6 | 10A | Unidad de Control de Iluminación Adaptativa y Corrector de Faros, Faro Izquierdo | |
| 12 | 10A | Unidad de Control de la Puerta del Conductor (Ventana Eléctrica), Unidad de Control de la Puerta del Pasajero Delantero (Ventana Eléctrica) | |
| 13 | 10A | Interruptor del Pedal de Freno, Sensor de Lluvia y Luz, Interruptor de Luz, Sensor de Campo Magnético para Brújula, Conector de Diagnóstico | |
| 14 | 10A | Selector, Receptor de Radio de Calefacción Auxiliar, Unidad de Control de Aire Acondicionado, Unidad de Control Climatronic, Interruptor de Selector de Calefacción y Modo, Unidad de Control de Asistente de Estacionamiento, Unidad de Control ABS con EDS, Regulador de Calefacción del Asiento del Conductor, Regulador de Calefacción del Asiento del Pasajero Delantero | |
| 15 | 7.5A | Unidad de Control de la Red a Bordo (Luces Interiores) | |
| 17 | 5A | Sensor de Seguridad Interior, Sensor de Inclinación del Vehículo, Alarma Antirrobo Audible | |
| 19 | 5A | Registrador de Datos de Emergencia | |
| 21 | 5A | Unidad de Control PDA | |
| 22 | 40A | Ventilador de suministro (Climatronic) | |
| 23 | 30A | Unidad de Control de la Puerta del Conductor (Ventana Eléctrica), Unidad de Control de la Puerta del Pasajero Delantero (Ventana Eléctrica) | |
| 24 | 20A | Unidad de Control de la Puerta Trasera Izquierda (Cierre Centralizado), Unidad de Control de la Puerta Trasera Derecha (Cierre Centralizado), Unidad de Control Central del Sistema de Confort, Toma de 12V | |
| 25 | 25A | Elemento de calefacción de la ventana trasera, Unidad de control de aire acondicionado, Suministro de interruptor de calefacción y selección de modo, Resistencia de lastre del ventilador | |
| 26 | 30A | Unidad de Control de la Puerta Trasera Izquierda (Ventana Eléctrica), Unidad de Control de la Puerta Trasera Derecha (Ventana Eléctrica) | |
| 27 | 15A | Relé de la Bomba de Combustible, Unidad de Control de la Bomba de Combustible, Bomba de Cebado de Combustible, Relé de Descarga de Combustible | |
| 28 | 30A | No utilizado | |
| 29 | 10A | No utilizado | |
| 30 | 20A | Unidad de Control de Transmisión Automática, Unidad de Transmisión Mechatronik DSG | |
| 31 | 20A | Bomba de vacío de freno | |
| 32 | 30A | Inversor con Toma, Inversor 12V-230V con Toma, Inversor 12V-115V [EE.UU./Canadá] | |
| 33 | 25A | Unidad de control de escotilla deslizante | |
| 34 | 15A | Motor de Ajuste de Altura Lumbar del Asiento del Conductor, Motor de Ajuste de Altura Lumbar del Asiento del Pasajero Delantero, Motor de Ajuste de Altura Lumbar del Asiento del Conductor, Motor de Ajuste de Altura Lumbar del Asiento del Pasajero Delantero | |
| 36 | 20A | Motor de la Bomba de Lavado de Faros, Relé del Sistema de Limpieza de Faros | |
| 37 | 30A | Unidad de Control de Calefacción del Asiento del Conductor, Unidad de Control de Calefacción del Asiento del Pasajero Delantero | |
| 38 | 20A | Unidad de Control de la Puerta Trasera Izquierda (Cierre Centralizado) [Coche para América del Norte], Relé de Bocina de Alarma Unidad de Control de la Puerta Trasera Derecha (Cierre Centralizado) [Coche para América del Norte], Relé de Bocina de Alarma, Unidad de Control Central para Sistemas de Confort [Solo para Coches con Motores VR6] | |
| 40 | 40A | Interruptor de calefacción y selección de modo (ventilador de suministro), Unidad de control de aire acondicionado (ventilador de suministro) | |
| 41 | 20A | Motor del limpiaparabrisas trasero, Unidad de control de la red a bordo (bomba de lavado dual), unidad de control de señal de giro | |
| 42 | 20A | Encendedor de cigarrillos, Encendedor de cigarrillos trasero, Toma de 12 V [coche de policía criminal] | |
| 43 | 15A | Unidad de Control de Reconocimiento de Remolque | |
| 44 | 20A | Unidad de Control de Reconocimiento de Remolque | |
| 45 | 15A | Unidad de Control de Reconocimiento de Remolque | |
| 48 | 10A | Cargador para Mag-Lite, Luz de Bolsillo y Walkie-Talkie |
Bloque de relés en la unidad de control de la red a bordo
| N° | A | Descripción | |
|---|---|---|---|
| - | Terminal de alimentación del relé 2 15 | ||
| - | Relé del espejo exterior calefaccionado | ||
| - | Terminal de alimentación del relé 2 30 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de la bocina | ||
| - | Relé 1 de la bomba de lavado dual | ||
| - | Relé 2 de la bomba de lavado dual | ||
| - | Relé de alivio de contacto X |
Bloque de relés debajo del panel frontal a la izquierda, bloque de conmutación en versión baja
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de ventilador de suministro [Solo coches con calefactor adicional] / Relé de calefacción de baja potencia | ||
| 2 | Relé para operación en modo de calefacción independiente / Relé de calefacción de alta potencia | ||
| 3 | Relé del sistema de limpieza de faros | ||
| 4 | Relé de bomba de refrigerante adicional [Solo coches con motores BLG] / Relé de suministro de combustible a través de línea de presión [Solo coches con motores BCA] / Relé de bomba de combustible | ||
| 5 | Relé de suministro de energía terminal 53 |
Ubicación del relé si el vehículo tiene una unidad de conmutación en la versión Alta
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé del ventilador de suministro [Solo coches con calefacción adicional] | ||
| 2 | Relé de la bomba de aire secundaria | ||
| 3 | Relé de suministro de energía terminal 53 | ||
| 4 | Relé del sistema de limpieza de faros | ||
| 5 | Relé de la bomba de combustible / Relé para funcionamiento en modo de calefacción independiente |
