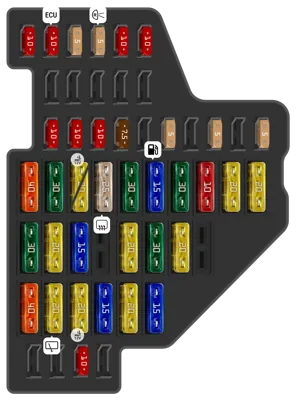

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conexión de diagnóstico. Relé para el funcionamiento del calentador auxiliar. Elemento calefactor para el respiradero del cárter. Medidor de masa de aire. Relé de suministro de corriente para componentes del motor. Unidad de control para el control de alcance de los faros | |
| 2 | 10A | Unidad de control del motor. Motor de control de alcance del faro derecho. Motor de control de alcance del faro izquierdo. Regulador de control de alcance de los faros. Unidad de control de la bomba de combustible. Unidad de control de detección de remolque. Palanca selectora. Interfaz de diagnóstico del bus de datos. Unidad de control en el inserto del tablero. Unidad de control de la dirección asistida. Unidad de control ABS con EDL. Interruptor del sistema de control de tracción E256 - Botón TCS y ESP. Emisor de posición del embrague F - Interruptor de luz de freno | |
| 3 | 5A | Unidad de control del airbag | |
| 4 | 5A | Emisor de nivel y temperatura del aceite. Luz de reversa. Unidad de control Climatronic. Emisor de alta presión. Interruptor de calefacción/salida de calor. Unidad de control de funcionamiento de la puerta del garaje. Sensor de ocupación del asiento, lado del pasajero delantero. Espejo interior antideslumbrante automático - Equipo de autoescuela. Botón de visualización del monitor de presión de neumáticos. Lámpara de advertencia 2 del programa electrónico de estabilización. Elemento calefactor del chorro del limpiaparabrisas izquierdo. Elemento calefactor del chorro del limpiaparabrisas derecho | |
| 5 | 10A | Luz de giro y unidad de control de alcance de los faros, en el faro derecho | |
| 6 | 10A | Luz de giro y unidad de control de alcance de los faros, en el faro izquierdo | |
| 12 | 10A | Unidad de control de la puerta del conductor (regulador de ventana). Unidad de control de la puerta del pasajero delantero (regulador de ventana) | |
| 13 | 10A | Interruptor del pedal de freno. Sensor de detección de lluvia y luz. Interruptor de luz. Emisor de campo magnético para brújula. Conexión de diagnóstico. | |
| 14 | 10A | Palanca selectora. Receptor de radio para calentador auxiliar de refrigerante. Unidad de control para el sistema de aire acondicionado. Unidad de control Climatronic. Interruptor para calefacción y salida de calor. Unidad de control de asistencia de estacionamiento. Unidad de control para ABS con EDL. Ajustador para asiento del conductor calefaccionado. Ajustador para asiento del pasajero delantero calefaccionado | |
| 15 | 7.5A | Unidad de control de suministro a bordo (iluminación interior) | |
| 17 | 5A | Sensor de monitoreo interior. Emisor de inclinación del vehículo. Bocina de alarma | |
| 19 | 5A | Memoria de datos de accidentes | |
| 21 | 5A | Unidad de control PDA | |
| 22 | 40A | Soplador de aire fresco (Climatronic) | |
| 23 | 30A | Unidad de control de la puerta del conductor (regulador de ventana). Unidad de control de la puerta del pasajero delantero (regulador de ventana) | |
| 24 | 20A | Unidad de control de la puerta trasera izquierda (cierre centralizado). Unidad de control de la puerta trasera derecha (cierre centralizado). Unidad de control central del sistema de confort. | |
| 24 | 20A | Toma de 12V | |
| 25 | 25A | Ventana trasera calefaccionada. Unidad de control para el sistema de aire acondicionado. Interruptor para calefacción y salida de calor. Resistencia en serie para soplador de aire fresco | |
| 26 | 30A | Unidad de control de la puerta trasera izquierda (regulador de ventana). Unidad de control de la puerta trasera derecha (regulador de ventana) | |
| 27 | 15A | Relé de la bomba de combustible. Unidad de control de la bomba de combustible. Bomba de presurización del sistema de combustible. Relé de suministro de combustible | |
| 28 | 30A | No asignado | |
| 29 | 10A | No asignado | |
| 30 | 20A | Unidad de control de la caja de cambios automática. Mecatrónica para caja de cambios de cambio directo | |
| 31 | 20A | V192 - Bomba de vacío para frenos | |
| 32 | 30A | Transformador con toma, 12. 230 V. Transformador con toma, 12. 15 V, (EE. UU./Canadá) | |
| 33 | 20A | Unidad de control de ajuste del techo corredizo deslizante | |
| 34 | 15A | Motor de ajuste longitudinal del soporte lumbar del asiento del conductor. Motor de ajuste longitudinal del soporte lumbar del asiento del pasajero delantero. Motor de ajuste de altura del soporte lumbar del asiento del conductor. Motor de ajuste de altura del soporte lumbar del asiento del pasajero delantero | |
| 36 | 20A | Bomba del sistema de lavafaros. Relé del sistema de lavafaros | |
| 37 | 30A | Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento del pasajero delantero calefaccionado | |
| 38 | 20A | Unidad de control de la puerta trasera izquierda (cierre centralizado), NAR, con relé de bocina de alarma J641). Unidad de control de la puerta trasera derecha (cierre centralizado), NAR, con relé de bocina de alarma J641). Unidad de control central del sistema de confort (solo VR6) | |
| 40 | 40A | Interruptor de calefacción/salida de calor (soplador de aire fresco). Unidad de control del sistema de aire acondicionado (soplador de aire fresco) | |
| 41 | 20A | Motor del limpiaparabrisas trasero. Unidad de control de suministro a bordo (bomba de doble lavaparabrisas) (BSG J1) | |
| 42 | 20A | Encendedor de cigarrillos. Encendedor de cigarrillos trasero. Toma de 12 V (departamento de investigación criminal) | |
| 43 | 15A | Unidad de control del detector de remolque | |
| 44 | 20A | Unidad de control del detector de remolque | |
| 45 | 15A | Unidad de control del detector de remolque | |
| 48 | 10A | - Cargador para M. Lite y radio portátil de dos vías |

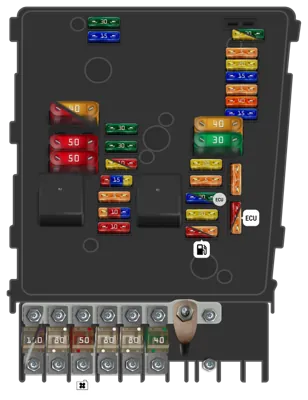

Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Relé del sistema de purga de refrigerante después del apagado del motor | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 5A | Unidad de control de monitoreo de batería / Unidad de control de suministro de energía a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG / Unidad mecatrónica de la caja de cambios DSG | |
| - | 5A | Unidad de control del tablero de instrumentos / Unidad de control de la electrónica de la columna de dirección / Fusible 47 en la caja de fusibles C | |
| - | 40A | Relé de suministro de energía terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de radionavegación / Estabilizador de voltaje / Unidad principal / Receptor satelital / Fusible 8 en la caja de fusibles C | |
| - | 5A | Unidad de control de la electrónica de control del teléfono móvil | |
| - | 10A | Relé de suministro de energía Motronic / Unidad de control del motor | |
| - | 5A | Relé de suministro de energía Motronic / Relé de suministro de energía terminal 30 / Unidad de control del motor | |
| - | 20A | Unidad de control del calentador adicional | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 30A | Unidad de control del motor | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida / Bobina de encendido / Regulador de presión de combustible / Válvula dosificadora de combustible | |
| - | 10A | Sonda Lambda / Sonda Lambda después del catalizador / Inyector, cilindro 1, 2, 3 y 4 / Bomba de diagnóstico del sistema de combustible / Relé de la bomba de combustible / Bloque de la unidad de control de la bujía incandescente / Relé adicional de la bomba de combustible | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Relé de bocina de dos tonos | |
| - | 30A | Unidad de control del sistema de sonido digital | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 20A | Regulador de presión de combustible | |
| - | 10A | Bomba de circulación de refrigerante / Bomba de circulación | |
| - | 10A | Sonda Lambda / Embrague electromagnético del accionamiento del sobrealimentador | |
| - | 15A | Sonda Lambda / Sonda Lambda después del catalizador | |
| - | 20A | Embrague electromagnético del accionamiento del sobrealimentador / Bomba de vacío del sistema de frenos | |
| - | 5A | Sensor de posición del pedal del embrague | |
| - | 5A | Relé de la bomba de aire secundario / Relé del sistema de purga posterior de refrigerante / Válvula solenoide de limitación de presión de sobrealimentación / Válvula de recirculación de gases de escape 2 / Regulador de presión de combustible | |
| - | 10A | Relé para bomba de circulación / Relé para bomba de refrigerante adicional / Relé para suministro de energía para componentes electrónicos del motor Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide de cánister 1 / Válvula de control de válvula variable del colector de admisión / Válvula de sincronización variable de válvulas 1 / Válvula de descarga del turbocompresor / Válvula solenoide de limitación de presión de sobrealimentación 2 / Válvula de descarga del turbocompresor, bancada de cilindros 2 / Conector de enchufe de 4 pines | |
| - | 40A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Unidad de control de la bujía incandescente | |
| - | 40A | Motor de la bomba de aire secundario | |
| - | 50A | Fusible térmico 1 para el ajuste de la posición del asiento del conductor / Fusible 32 y 39 en la caja de fusibles C | |
| - | 50A | Relé 1 de suministro de energía terminal 75 | |
| - | Relé de la bomba de aire secundario [motores CBTA, CBUA, CCCA, BSE, BSF, CCSA] / Relé de la bomba de refrigerante adicional [motores CAVD, CAXA, CBZA, CBZB.] // Relé de suministro de energía de componentes electrónicos del motor [motores CCZA] // Puente [motores diésel] [motores CFHB, CFHC, CLCA, CJAA, CAYB, CAYC, CGGA] | ||
| - | Relé de suministro de energía Motronic [motores CBTA, CBUA, CBZA, CBZB, CAVD, CAXA, CCZA, CGGA] // Relé de suministro de energía terminal 30 [motores CLCA, CFHC, CFHB, CJAA, CAYB, CAYC] // Relé de suministro de energía de la unidad de control Simos [motores BSE, BSF, CCSA, CCCA] | ||
| - | 150A | Alternador (90 A/110A) (140 A) (+) | |
| - | 200A | Alternador (90 A/110A) (140 A) (+) | |
| - | 80A | Unidad de control de la dirección asistida / Motor de la dirección asistida eléctrica | |
| - | 50A | Ventilador del radiador | |
| - | 80A | Relé de calefacción de alta potencia | |
| - | 80A | Fusible 12, 22, 43, 44, 45 en el portafusibles B | |
| - | 40A | Relé de calefacción de baja potencia | |
| 508 | Conector de batería |
