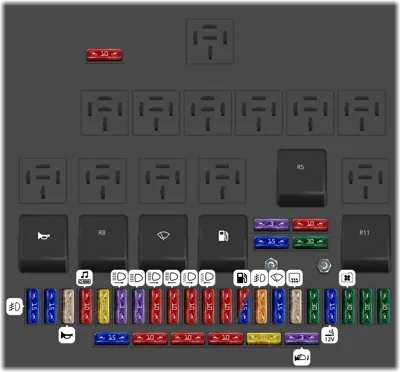

Relé estabilizador para función X |
| - |
|
|
Relé de bocina |
| - |
|
|
Clip entre terminales 36 y 38 |
| - |
|
|
Relé temporizador de limpiaparabrisas y lavaparabrisas |
| - |
|
|
Relé de la bomba de combustible |
| - |
|
|
Relé de luces de giro y de advertencia |
| 1 |
|
15A |
Luz antiniebla |
| 2 |
|
15A |
Luz de advertencia de faros/temporizador |
| 3 |
|
25A |
Bocina, luz de freno, antena eléctrica |
| 4 |
|
10A |
Radio, reloj, luz de maletero, luz interior, luz de espejo de cortesía, luz de lectura |
| 5 |
|
20A |
Ventilador del sistema de refrigeración del motor (con control de clima) |
| 6 |
|
3A |
Luz del compartimento del motor, luz delantera derecha/trasera |
| 7 |
|
3A |
Luz delantera/trasera izquierda |
| 8 |
|
10A |
Luz de carretera derecha, Luz indicadora de luz de carretera |
| 9 |
|
10A |
Luz alta izquierda |
| 10 |
|
10A |
Luz de cruce derecha |
| 11 |
|
10A |
Luz de cruce izquierda |
| 12 |
|
10A |
Relé de funcionamiento del ventilador trasero, lámpara de interruptor de luces, lámpara indicadora de marcha (transmisión automática), velocímetro, control de rotación de marcha lenta, temporizador de motor eléctrico de luz de marcha atrás para ventanillas de puertas, indicadores de dirección |
| 13 |
|
10A |
Bomba de combustible - inyección electrónica [Alcohol] |
| 13 |
|
15A |
Bomba de combustible - inyección electrónica [Gasolina] |
| 14 |
|
5A |
luces de matrícula/lámpara y luces antiniebla/iluminación de guantera/iluminación del encendedor de cigarrillos/iluminación del interruptor del desempañador de la ventana trasera, luz antiniebla y luz de advertencia |
| 15 |
|
15A |
limpiaparabrisas y lavaparabrisas |
| 16 |
|
25A |
desempañador de la ventana trasera |
| 17 |
|
30A |
ventilador del sistema de aireación |
| 18 |
|
15A |
encendedor de cigarrillos |
| 19 |
|
30A |
ventilador del sistema de refrigeración del motor |
| 20 |
|
30A |
Primera velocidad del ventilador del sistema de refrigeración del motor (con control de clima) |
| 21 |
|
30A |
4ª velocidad del sistema de aireación con control climático |
| 23 |
|
15A |
Sistema de inyección electrónica |
| 24 |
|
10A |
Cierre eléctrico de puertas |
| 25 |
|
10A |
Techo corredizo |
| 26 |
|
10A |
Antena eléctrica |
| 27 |
|
20A |
Ventilador del sistema de refrigeración (con climatizador, 2 velocidades) |
| 28 |
|
3A |
Espejo retrovisor eléctrico |
| 29 |
|
3A |
Reserva |
| 30 |
|
10A |
Reserva |
| 31 |
|
15A |
Reserva |
| 32 |
|
30A |
Reserva |
| 33 |
|
10A |
Sistema antibloqueo (ABS) |
