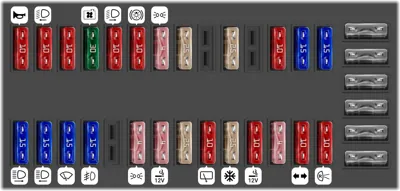

Fusiblera del Habitáculo (Gasolina)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Bocina | |
| 2 | 10A | Luz baja izquierda | |
| 3 | 10A | Unidad de comando del Sistema de Freno ABS | |
| 4 | 30A | Motor del ventilador del sistema de enfriamiento/relevador del funcionamiento posterior del ventilador | |
| 5 | 10A | Luz baja derecha | |
| 6 | 10A | Luz de freno/reloj/computador de abordo/luz del comportamiento de equipaje/luz interior | |
| 7 | 4A | Luz de posición delantera/trasera derecha | |
| 8 | 25A | Interruptor/luz de advertencia/destello de los faros | |
| 10 | 25A | Aire acondicionodo/ventilador de aire interior | |
| 12 | 10A | Traba eléctrica de puertas | |
| 13 | 15A | Sistema de inyección electrónico | |
| 14 | 15A | Bombo de combustible | |
| 15 | 15A | Luz alta derecha/lámpara testigo de luz alta | |
| 16 | 15A | Luz alta izquierda | |
| 17 | 15A | Limpia y lavaparabrisas/lavador de la luneta trasera | |
| 18 | 15A | Faro de neblina | |
| 20 | 4A | Luz de posición delantera/trasera izquierda/luz del compartimiento del motor | |
| 21 | 4A | luminación del cenicero y encendedor de cigarrillos/ luz de niebla/luces de patente/luz de la guantera/luz indicadora del funcionamiento de las luces de posición | |
| 22 | 25A | Desempañador de lo luneta trasera | |
| 23 | 10A | Limpialuneta trasera | |
| 24 | 25A | Ventilación forzada/aire acondicionado | |
| 25 | 10A | Encendedor de cigarrillos | |
| 26 | 4A | Comando eléctrico de los espejos retrovisores | |
| 27 | 10A | Indicadores de giro/luces indicadoras/velocímetro/indicador del nivel de combustible y de la temperatura del líquido de enfriamiento | |
| 28 | 10A | Luz de marcha atrás | |
| 29 | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A. | ||
| 30 | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A. | ||
| 31 | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A. | ||
| 32 | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A. | ||
| 33 | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A. | ||
| 34 | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A. |
Fusiblera del Habitáculo (Diesel)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Bocina | |
| 2 | 10A | Luz baja izquierda | |
| 4 | 30A | Ventilador del sistema de enfriamiento/ vel. baja derecha | |
| 5 | 10A | Luz baja derecha | |
| 6 | 10A | Luz de freno/luz interior | |
| 7 | 4A | Luz de posición delantera/trasera derecha | |
| 8 | 15A | Interruptor luces de emergencia/ luces de emergencia / luz de guiñada | |
| 10 | 25A | Aire acondicionodo/ventilador de aire interior | |
| 15 | 15A | Luz alta/ testigo luz alta | |
| 16 | 15A | Luz alta izquierda | |
| 17 | 15A | Limpia - lavaparabrisas | |
| 20 | 4A | Luz de posición delantera/trasera izquierda | |
| 21 | 4A | Luz de patente/iluminación del encendedor de cigarrillos | |
| 22 | 25A | Desempañador de la luneta trasera | |
| 24 | 25A | Aire acondicionado-activación relé. Vehículos sin A/A; ventilación forzada | |
| 25 | 10A | Encendedor de cigarrillos | |
| 27 | 10A | Indicadores de giro/luces indicadoras/velocímetro/indicador del nivel de combustible y de la temperatura del líquido de enfriamiento | |
| 28 | 10A | Luz de marcha atrás / válvula corte comb. /avance automático de bomba inyectora | |
| 29 | - | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A | |
| 30 | - | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A | |
| 31 | - | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A | |
| 32 | - | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A | |
| 33 | - | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A | |
| 34 | - | Fusibles de reserva 4A ,10A (2 fusibles), 15A. 25A y 30A |
Relés de la fusiblera del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Lava y limpiaparabrisas | ||
| - | Indicador de dirección y baliza | ||
| - | Lava y limpialuneta trasera | ||
| - | Auxiliar de luz de niebla | ||
| - | Temporizador del levanta vidrios | ||
| - | Función X | ||
| - | Auxiliar de las bocinas | ||
| - | Disyuntor térmico de los vidrios | ||
| - | Traba central | ||
| - | Aire acondicionado | ||
| - | Auxiliar de luz de profundidad |
