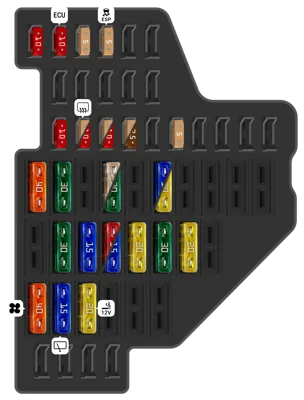

Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Regulador de iluminación del interruptor y del tablero de instrumentos, Medidor de masa de aire, Unidad de control de ajuste de alcance de faros / unidad de control para luz de curva y alcance de faros, Unidad de control de asistencia de estacionamiento / unidad de control de dirección asistida para estacionamiento, Unidad de control de sonido transmitido por estructura, Elemento calefaccionado para respiradero del cárter, Motor de control de alcance de faros izquierdo, Motor de control de alcance de faros derecho, Conector de 16 pines, conexión de autodiagnóstico | |
| 2 | 10A | Interruptor de luz, Unidad de control ABS, Interruptor de luz de freno, Unidad de control de amortiguación controlada electrónicamente, Unidad de control en inserto del panel de instrumentos, Unidad de control de dirección asistida, Estabilizador de voltaje, Interfaz de diagnóstico de bus de datos, Unidad de control de bomba de combustible, Unidad de control de sensores de palanca selectora, Unidad de control del motor, Unidad mecatrónica para caja de cambios de doble embrague | |
| 3 | 5A | Unidad de control de airbag, Lámpara de advertencia de airbag del pasajero delantero desactivado | |
| 4 | 5A | Botón de Sistema de Monitoreo de Presión de Neumáticos, Botón de TCS y ESP, Interruptor de operación de Start/Stop, Interruptor de luz de reversa, Sensor de alta presión, Sensor de calidad del aire, Sensor de nivel y temperatura de aceite, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de fácil acceso del lado del conductor, Unidad de control de reconocimiento de asiento ocupado, Espejo interior automático antideslumbrante, Elemento calefaccionado del rociador izquierdo, Elemento calefaccionado del rociador derecho | |
| 12 | 10A | Unidad de control de puerta del conductor, Unidad de control de puerta del pasajero delantero | |
| 13 | 5A | Interruptor de luz, Sensor de lluvia y luz, Conector de cámara de reversa de 16 pines, conexión de autodiagnóstico, Relé de ventana trasera calefaccionada | |
| 13 | 10A | Interruptor de luz, Sensor de lluvia y luz, Conector de cámara de reversa de 16 pines, conexión de autodiagnóstico, Relé de ventana trasera calefaccionada | |
| 14 | 5A | Unidad de control del calefactor, Relé del sistema de lavado de faros, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de sensores de palanca selectora, Unidad de control de asistencia de estacionamiento, Unidad de control ABS | |
| 14 | 10A | Unidad de control del calefactor, Relé del sistema de lavado de faros, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de sensores de palanca selectora, Unidad de control de asistencia de estacionamiento, Unidad de control ABS | |
| 15 | 5A | Unidad de control de suministro a bordo, Relé de suministro de voltaje de terminal 30 | |
| 15 | 7.5A | Unidad de control de suministro a bordo, Relé de suministro de voltaje de terminal 30 | |
| 17 | 5A | Sensor de alarma antirrobo, Bocina de alarma, Módulo de envío y recepción de monitor interior 1 y 2 | |
| 22 | 40A | Unidad de control del ventilador de aire fresco | |
| 23 | 30A | Unidad de control de puerta del conductor (LHD), Unidad de control de puerta del pasajero delantero (RHD) | |
| 25 | 25A | Relé de ventana trasera calefaccionada Unidad de control de suministro a bordo | |
| 25 | 30A | Relé de ventana trasera calefaccionada Unidad de control de suministro a bordo | |
| 27 | 15A | Relé de bomba de combustible Unidad de control de bomba de combustible, Relé para bomba de combustible suplementaria | |
| 27 | 20A | Relé de bomba de combustible Unidad de control de bomba de combustible, Relé para bomba de combustible suplementaria | |
| 33 | 30A | Unidad de control para techo solar inclinable | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor, Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| 35 | 10A | Unidad de control de amortiguación controlada electrónicamente | |
| 35 | 15A | Unidad de control de amortiguación controlada electrónicamente | |
| 36 | 20A | Bomba del sistema de lavado de faros | |
| 37 | 30A | Unidad de control de asientos delanteros calefaccionados | |
| 38 | 20A | Unidad de control central del sistema de conveniencia | |
| 40 | 40A | Interruptor de calefactor/salida de calor, Unidad de control del sistema de aire acondicionado, Relé del ventilador | |
| 41 | 15A | Motor del limpiaparabrisas trasero | |
| 42 | 20A | Diodo de bloqueo 2, Enchufe de encendedor de cigarrillos 12V |

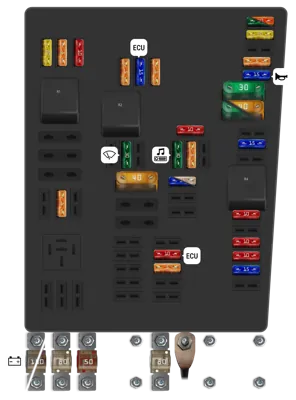

Panel de Fusibles del Motor, Caja Alta
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 5A | Unidad de control del monitor de batería (con start/stop), Unidad de control de suministro a bordo | |
| - | 15A | Claxon y claxon de doble tono, Relé de claxon de doble tono | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor | |
| - | 10A | Calefaccionador de sonda lambda | |
| - | 10A | Calefaccionador de sonda lambda 1 después del convertidor catalítico, Calefaccionador de sonda lambda 2 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante, Bomba de circulación continua de refrigerante | |
| - | 5A | Unidad de control en el panel de instrumentos (sin start/stop), Unidad de control de electrónica de la columna de dirección | |
| - | 30A | Amplificador | |
| - | 15A | Estabilizador de voltaje (con start/stop), Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información (sin start/stop) | |
| - | 25A | Estabilizador de voltaje (con start/stop), Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información (sin start/stop) | |
| - | 10A | Unidad de control del motor, Relé principal | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Válvula de la compuerta de escape 1 | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Relé de la bomba auxiliar de refrigerante del motor | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas | |
| - | 10A | Interruptor de presión de aceite para presión de aceite reducida, Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente de componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de mariposa del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de enfriamiento de pistones, Ventilador del radiador Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción | |
| - | 5A | Sensor de posición del embrague (con start/stop), Interruptor de luz de freno | |
| - | 20A | Bobina de encendido 1~4 con etapa de salida | |
| - | 5A | Relé de suministro de corriente de componentes del motor | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Relé de suministro de voltaje de terminal 15 2 | |
| - | Relé principal | ||
| - | Relé de bomba auxiliar de refrigerante | ||
| - | Relé de potencia de componentes electrónicos del motor | ||
| - | 150A | Alternador | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de dirección asistida, Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador Ventilador del radiador | |
| - | 80A | Conexión de terminal 30, soporte de fusibles C |

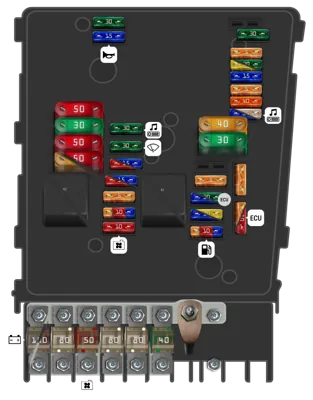

Panel de Fusibles del Motor, Caja Baja
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control del monitor de batería (con arranque/parada), Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el panel de instrumentos (sin arranque/parada), Unidad de control de electrónica de la columna de dirección | |
| - | 40A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Estabilizador de voltaje (con arranque/parada), Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información (sin arranque/parada), Radio | |
| - | 25A | Estabilizador de voltaje (con arranque/parada), Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información (sin arranque/parada), Radio | |
| - | 5A | Unidad de control del módulo de llamada de emergencia y unidad de comunicación (sin arranque/parada) | |
| - | 5A | Unidad de control del motor, Relé principal | |
| - | 10A | Unidad de control del motor, Relé principal | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 30A | Unidad de control del motor | |
| - | 15A | Bobina de encendido 1-4 con etapa de salida, Válvula de control del árbol de levas 1, Válvula reguladora de presión de combustible, Válvula de medición de combustible Inyector 2, cilindro 1-4, Actuador del árbol de levas de escape A para cilindro 1~4, Actuador del árbol de levas de escape B para cilindro 1-4 | |
| - | 20A | Bobina de encendido 1-4 con etapa de salida, Válvula de control del árbol de levas 1, Válvula reguladora de presión de combustible, Válvula de medición de combustible Inyector 2, cilindro 1-4, Actuador del árbol de levas de escape A para cilindro 1~4, Actuador del árbol de levas de escape B para cilindro 1-4 | |
| - | 5A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de período de incandescencia automática | |
| - | 10A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de período de incandescencia automática | |
| - | 15A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de período de incandescencia automática | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Bocina y bocina de doble tono, Relé de bocina de doble tono | |
| - | 30A | Amplificador, Unidad de control de paquete de sonido digital | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas | |
| - | 10A | Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación de refrigerante continua, Válvula de medición de combustible | |
| - | 15A | Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación de refrigerante continua, Válvula de medición de combustible | |
| - | 10A | Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Embrague magnético para sobrealimentador, Interruptor térmico para apagado del sistema de aire acondicionado, Válvula de refrigerante para caja de cambios | |
| - | 15A | Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Embrague magnético para sobrealimentador, Interruptor térmico para apagado del sistema de aire acondicionado, Válvula de refrigerante para caja de cambios | |
| - | 5A | Emisor de posición del embrague (con arranque/parada) Interruptor de luz de freno | |
| - | 5A | Medidor de masa de aire (con arranque/parada), Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de medición de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 10A | Medidor de masa de aire (con arranque/parada), Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de medición de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 15A | Medidor de masa de aire (con arranque/parada), Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de medición de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 10A | Interruptor de presión de aceite para presión de aceite reducida, Emisor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente a componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de mariposa del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de enfriamiento de pistón, Ventilador del radiador, Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción | |
| - | 40A | Unidad de control ABS, Bomba hidráulica ABS, Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 50A | Unidad de control de período de incandescencia automática | |
| - | 30A | Relé de suministro de voltaje del terminal 15 2 | |
| - | 50A | Fusibles en el soporte de fusibles C (panel de instrumentos): #32, 33, 34, 35, 36, 37, Fusible térmico de ajuste del asiento del conductor 1 | |
| - | 40A | Relé de alivio de contacto X, Fusible 40 en el soporte de fusibles C (panel de instrumentos): #40, 41, 42 | |
| - | 50A | Relé de alivio de contacto X, Fusible 40 en el soporte de fusibles C (panel de instrumentos): #40, 41, 42 | |
| - | Relé principal | ||
| - | Relé de suministro de energía Terminal 30 [solo en coches con motor diésel] | ||
| - | Relé de potencia de componentes electrónicos del motor | ||
| - | Cámara estanca [solo en coches con motor diésel] | ||
| - | 150A | Alternador | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de dirección asistida, Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador, Ventilador del radiador, Ventilador del radiador 2 | |
| - | 80A | Unidad de control del calentador de aire auxiliar (CBDB) Relé de salida de calor baja | |
| - | 80A | Conexión del terminal 30, soporte de fusibles C | |
| - | 40A | Relé de salida de calor alta (CBDB) |
