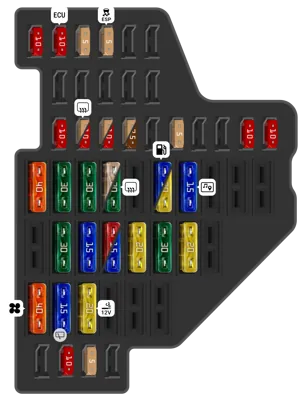

Panel de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Interruptor y regulador de iluminación del tablero, Medidor de masa de aire, Unidad de control de rango de faros / unidad de control para luz de giro y rango de faros, Unidad de control de asistencia de estacionamiento / unidad de control de dirección asistida para estacionamiento, Unidad de control de sonido estructural, Elemento calefaccionado para respiradero del cárter, Motor de control de rango de faros izquierdo, Motor de control de rango de faros derecho, Conector de 16 pines, conexión de autodiagnóstico | |
| 2 | 10A | Interruptor de luz, Unidad de control ABS, Interruptor de luz de freno, Unidad de control de amortiguación controlada electrónicamente, Unidad de control en inserto del panel de instrumentos, Unidad de control de dirección asistida, Estabilizador de voltaje, Interfaz de diagnóstico de bus de datos, Unidad de control de bomba de combustible, Unidad de control de sensores de palanca selectora, Unidad de control del motor, Unidad mecatrónica para caja de cambios de doble embrague | |
| 3 | 5A | Unidad de control de airbag, Lámpara de advertencia de airbag del pasajero delantero desactivado | |
| 4 | 5A | Botón del Sistema de Monitoreo de Presión de Neumáticos, Botón TCS y ESP, Interruptor de operación de arranque/parada, Interruptor de luz de reversa, Sensor de alta presión, Sensor de calidad del aire, Sensor de nivel y temperatura de aceite, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de fácil acceso del lado del conductor, Unidad de control de reconocimiento de ocupación del asiento, Espejo interior antideslumbrante automático, Elemento calefaccionado del chorro del limpiaparabrisas izquierdo, Elemento calefaccionado del chorro del limpiaparabrisas derecho | |
| 12 | 10A | Unidad de control de puerta del conductor, Unidad de control de puerta del pasajero delantero | |
| 13 | 5A | Interruptor de luz, Sensor de lluvia y luz, Cámara de reversa, Conector de 16 pines, conexión de autodiagnóstico, Relé de ventana trasera calefaccionada | |
| 13 | 10A | Interruptor de luz, Sensor de lluvia y luz, Cámara de reversa, Conector de 16 pines, conexión de autodiagnóstico, Relé de ventana trasera calefaccionada | |
| 14 | 5A | Unidad de control de calefacción, Relé del sistema de lavado de faros, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de sensores de palanca selectora, | |
| 14 | 10A | Unidad de control de calefacción, Relé del sistema de lavado de faros, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de sensores de palanca selectora | |
| 15 | 5A | Relé de bocina de doble tono | |
| 15 | 7.5A | Relé de bocina de doble tono | |
| 17 | 5A | Sensor de alarma antirrobo, Bocina de alarma | |
| 20 | 10A | Unidad de control de autorización de entrada y arranque | |
| 21 | 10A | Unidad de control para bloqueo electrónico de columna de dirección | |
| 22 | 40A | Unidad de control del ventilador de aire fresco | |
| 23 | 30A | Unidad de control de puerta del conductor [LHD], Unidad de control de puerta del pasajero delantero [RHD] | |
| 24 | 30A | Unidad de control de suministro a bordo | |
| 25 | 25A | Relé de ventana trasera calefaccionada | |
| 25 | 30A | Relé de ventana trasera calefaccionada | |
| 27 | 15A | Relé de bomba de combustible, Unidad de control de bomba de combustible, Relé para bomba de combustible suplementaria | |
| 27 | 20A | Relé de bomba de combustible, Unidad de control de bomba de combustible, Relé para bomba de combustible suplementaria | |
| 28 | 15A | Unidad de control con pantalla para radio y navegación, Radio | |
| 33 | 30A | Unidad de control para techo solar inclinable | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor, Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| 35 | 10A | Unidad de control de amortiguación controlada electrónicamente | |
| 35 | 15A | Unidad de control de amortiguación controlada electrónicamente | |
| 36 | 20A | Bomba del sistema de lavado de faros | |
| 37 | 30A | Unidad de control de asientos delanteros calefaccionados | |
| 38 | 20A | Unidad de control de suministro a bordo | |
| 40 | 40A | Interruptor de calefacción/salida de calor, Unidad de control del sistema de aire acondicionado, Relé del ventilador | |
| 41 | 15A | Motor del limpiaparabrisas trasero | |
| 42 | 20A | Diodo de bloqueo 2, Encendedor de cigarrillos, Toma de corriente de 12V | |
| 47 | 10A | Unidad de control del módulo de llamada de emergencia y unidad de comunicación (teléfono, sintonizador de TV) [con arranque/parada] | |
| 48 | 5A | Unidad de control en inserto del panel de instrumentos [con arranque/parada] |

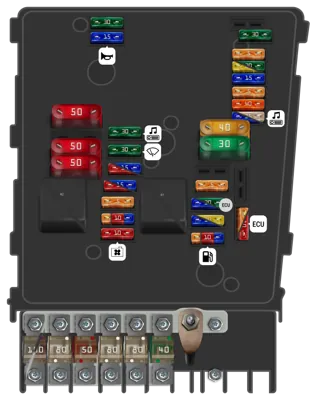

Panel de fusibles del motor (bajo)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control del monitor de batería [con start/stop], Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el tablero de instrumentos [sin start/stop], Unidad de control de la electrónica de la columna de dirección | |
| - | 40A | Relé de suministro de voltaje terminal 15, 2 | |
| - | 15A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 25A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 5A | Unidad de control del motor, Relé principal | |
| - | 10A | Unidad de control del motor, Relé principal | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 30A | Unidad de control del motor | |
| - | 15A | Bobina de encendido 1-4 con etapa de salida, Válvula de control del árbol de levas 1, Válvula reguladora de presión de combustible, Válvula de dosificación de combustible, Inyector 2, cilindro 1-4, Actuador del árbol de levas de escape A para cilindro 1~4, Actuador del árbol de levas de escape B para cilindro 1-4 | |
| - | 20A | Bobina de encendido 1-4 con etapa de salida, Válvula de control del árbol de levas 1, Válvula reguladora de presión de combustible, Válvula de dosificación de combustible, Inyector 2, cilindro 1-4, Actuador del árbol de levas de escape A para cilindro 1~4, Actuador del árbol de levas de escape B para cilindro 1-4 | |
| - | 5A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de período de incandescencia automática | |
| - | 10A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de período de incandescencia automática | |
| - | 15A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de período de incandescencia automática | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 15A | Bocina y bocina de doble tono, Relé de bocina de doble tono | |
| - | 30A | Amplificador, Unidad de control del paquete de sonido digital | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas | |
| - | 10A | Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación continua de refrigerante, Válvula de dosificación de combustible | |
| - | 15A | Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación continua de refrigerante, Válvula de dosificación de combustible | |
| - | 10A | Calefactor de la sonda lambda, Calefactor de la sonda lambda 1 después del convertidor catalítico, Embrague magnético para el sobrealimentador, Interruptor térmico para el apagado del sistema de aire acondicionado, Válvula de refrigerante para la caja de cambios | |
| - | 15A | Calefactor de la sonda lambda, Calefactor de la sonda lambda 1 después del convertidor catalítico, Embrague magnético para el sobrealimentador, Interruptor térmico para el apagado del sistema de aire acondicionado, Válvula de refrigerante para la caja de cambios | |
| - | 5A | Emisor de posición del embrague [con start/stop], Interruptor de luz de freno | |
| - | 5A | Medidor de masa de aire [con start/stop], Emisor 1 para presión de aire secundaria, Relé de circulación continua de refrigerante, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 10A | Medidor de masa de aire [con start/stop], Emisor 1 para presión de aire secundaria, Relé de circulación continua de refrigerante, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 15A | Medidor de masa de aire [con start/stop], Emisor 1 para presión de aire secundaria, Relé de circulación continua de refrigerante, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 10A | Interruptor de presión de aceite para presión de aceite reducida, Emisor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente de componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de aleta del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de enfriamiento de pistón, Ventilador del radiador, Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción | |
| - | 40A | Unidad de control ABS, Bomba hidráulica ABS, Unidad de control de suministro a bordo (2008) | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 50A | Unidad de control de período de incandescencia automática | |
| - | 50A | Fusibles en el soporte de fusibles C (tablero de instrumentos): #32, 33, 34, 35, 36, 37, Fusible térmico de ajuste del asiento del conductor 1 | |
| - | 50A | Relé de alivio de contacto X, Fusible 40, 41, 42 en el soporte de fusibles C (tablero de instrumentos) | |
| - | Relé principal | ||
| - | Relé de suministro de energía Terminal 30 [solo en coches con motor diésel] | ||
| - | Relé de potencia de componentes electrónicos del motor | ||
| - | Cámara estanca [solo en coches con motor diésel] | ||
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Unidad de control de dirección asistida, Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador, Ventilador del radiador Ventilador del radiador 2 | |
| - | 80A | Relé de salida de calor alta | |
| - | 80A | Conexión terminal 30, soporte de fusibles C | |
| - | 40A | Relé de salida de calor baja | |
| 508 | Conector de batería |

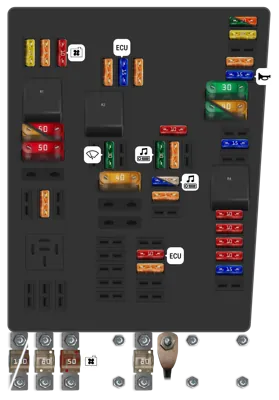

Panel de fusibles del motor (alto)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 5A | Unidad de control del monitor de batería [con start/stop], Unidad de control de suministro a bordo | |
| - | 15A | Claxon y claxon de doble tono, Relé de claxon de doble tono | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor | |
| - | 10A | Medidor de masa de aire | |
| - | 10A | Calefactor de la sonda lambda | |
| - | 10A | Calefactor de la sonda lambda 1 después del convertidor catalítico, Calefactor de la sonda lambda 2 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante, Bomba de circulación continua de refrigerante | |
| - | 5A | Unidad de control en el inserto del panel de instrumentos [sin start/stop], Unidad de control de electrónica de la columna de dirección | |
| - | 30A | Amplificador | |
| - | 15A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 25A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 5A | Unidad de control del teléfono | |
| - | 10A | Unidad de control del motor, Relé principal | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Válvula de la aleta de escape 1 | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Relé de la bomba auxiliar de refrigerante del motor | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas | |
| - | 10A | Interruptor de presión de aceite para presión de aceite reducida, Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente de componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de aleta del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de enfriamiento de pistón, Ventilador del radiador, Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción | |
| - | 5A | Sensor de posición del embrague [con start/stop], Interruptor de luz de freno | |
| - | 20A | Bobina de encendido 1~4 con etapa de salida | |
| - | 5A | Relé de suministro de corriente de componentes del motor | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Relé de suministro de voltaje del terminal 15 2 | |
| - | 40A | Relé de alivio de contacto X | |
| - | 50A | Relé de alivio de contacto X | |
| - | 50A | Fusible #32 en el soporte de fusibles C (tablero de instrumentos) | |
| - | Relé principal | ||
| - | Relé de la bomba auxiliar de refrigerante | ||
| - | Relé de potencia de componentes electrónicos del motor | ||
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Unidad de control de dirección asistida, Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador, Ventilador del radiador | |
| - | 80A | Conexión del terminal 30, soporte de fusibles C | |
| 508 | Conector de batería |
Caja de relés en la unidad de control de la red a bordo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de energía 2 terminales 15 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de doble tono de bocina | ||
| - | Relé de alivio de contacto X | ||
| - | Relé de bomba de lavado dual 1 | ||
| - | Relé de bomba de lavado dual 1 | ||
| - | Relé de suministro de energía 2 terminales 30 |
Caja de fusibles del panel frontal del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | Relé de la sirena de alarma | ||
| 3 | Relé del ventilador de suministro | ||
| 4 | Relé del limpiador de faros | ||
| 5 | Relé de suministro de energía terminal 50 |
Relés de la Unidad de Control de la Red a Bordo (desde marzo de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de suministro de energía 2 terminal 15 | ||
| 2 | Relé de alivio de contacto X | ||
| 3 | Relé de doble tono de aviso | ||
| 4 | Relé del limpiador de faros | ||
| 5 | Relé de calefacción de la ventana trasera | ||
| 6 | Relé de suministro de energía terminal 50 [coche sin función de arranque-parada], Relé de arranque 2 [coches con función de arranque-parada] |
Unidad de relé inferior opcional en el BCM (desde marzo de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de purga de refrigerante después de apagado. Motor | ||
| - | Relé de descarga de combustible | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de calefacción de baja potencia | ||
| - | Relé de calefacción de alta potencia | ||
| - | Relé de arranque 1 [coches con función start-stop] |
