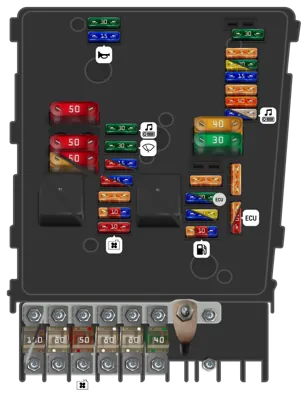

Panel de fusibles del motor (bajo)

N°	A	Descripción
-	30A	Unidad mecatrónica para caja de cambios de doble embrague
-	5A	Unidad de control del monitor de batería [con arranque/parada], Unidad de control de suministro a bordo
-	20A	Unidad de control ABS
-	30A	Unidad de control ABS
-	15A	Unidad mecatrónica para caja de cambios de doble embrague
-	5A	Unidad de control en el panel de instrumentos [sin arranque/parada], Unidad de control de electrónica de la columna de dirección
-	40A	Relé de suministro de voltaje del terminal 15
-	15A	Estabilizador de voltaje [con arranque/parada], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin arranque/parada], Radio
-	25A	Estabilizador de voltaje [con arranque/parada], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin arranque/parada]
-	5A	Unidad de control del módulo de llamada de emergencia y unidad de comunicación [sin arranque/parada]
-	5A	Unidad de control del motor, Relé principal
-	10A	Unidad de control del motor, Relé principal
-	5A	Interfaz de diagnóstico del bus de datos
-	15A	Unidad de control del motor
-	30A	Unidad de control del motor
-	15A	Bobina de encendido 1-4 con etapa de salida; Válvula de control del árbol de levas 1; Válvula reguladora de presión de combustible; Válvula de dosificación de combustible; Inyector 2, cilindro 1-4; Actuador del árbol de levas de escape A para cilindro 1-4; Actuador del árbol de levas de escape B para cilindro 1-4
-	20A	Bobina de encendido 1-4 con etapa de salida; Válvula de control del árbol de levas 1; Válvula reguladora de presión de combustible; Válvula de dosificación de combustible; Inyector 2, cilindro 1-4; Actuador del árbol de levas de escape A para cilindro 1-4; Actuador del árbol de levas de escape B para cilindro 1-4
-	5A	Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de periodo de incandescencia automática
-	10A	Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de periodo de incandescencia automática
-	15A	Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control de periodo de incandescencia automática
-	30A	Unidad de control de suministro a bordo
-	15A	Bocina y bocina de doble tono, Relé de bocina de doble tono
-	30A	Amplificador, Unidad de control del paquete de sonido digital
-	30A	Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas
-	10A	Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación de refrigerante continua, Válvula de dosificación de combustible
-	15A	Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación de refrigerante continua, Válvula de dosificación de combustible
-	10A	Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Embrague magnético para sobrealimentador, Interruptor térmico para desconexión del sistema de aire acondicionado, Válvula de refrigerante para caja de cambios
-	15A	Calentador de sonda lambda, Calentador de sonda lambda 1 después del convertidor catalítico, Embrague magnético para sobrealimentador, Interruptor térmico para desconexión del sistema de aire acondicionado, Válvula de refrigerante para caja de cambios
-	5A	Emisor de posición del embrague [con arranque/parada], Interruptor de luz de freno
-	5A	Medidor de masa de aire [con arranque/parada], Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación
-	10A	Medidor de masa de aire [con arranque/parada], Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación
-	15A	Medidor de masa de aire [con arranque/parada], Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación
-	10A	Interruptor de presión de aceite para presión de aceite reducida, Emisor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente a componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de mariposa del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de refrigeración de pistones, Ventilador del radiador, Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción
-	40A	Unidad de control ABS, Bomba hidráulica ABS
-	30A	Unidad de control de suministro a bordo
-	50A	Unidad de control de periodo de incandescencia automática
-	50A	Fusibles en el soporte de fusibles C (panel de instrumentos): #32, 33, 34, 35, 36, 37; Fusible térmico de ajuste del asiento del conductor 1
-	40A	Relé de alivio de contacto X, Fusible 40 en el soporte de fusibles C (panel de instrumentos): #40, 41, 42
-	50A	Relé de alivio de contacto X, Fusible 40 en el soporte de fusibles C (panel de instrumentos): #40, 41, 42
-		Relé principal
-		Relé de suministro de energía Terminal 30 [solo en coches con motor diésel]
-		Relé de potencia de componentes electrónicos del motor
-		Cámara estanca [solo en coches con motor diésel]
-	150A	Alternador (90 A/120 A)
-	200A	Alternador (140 A)
-	80A	Unidad de control de dirección asistida, Motor de dirección asistida electromecánica
-	50A	Unidad de control del ventilador del radiador, Ventilador del radiador, Ventilador del radiador 2
-	80A	Relé de salida de calor alta
-	80A	Conexión del terminal 30, soporte de fusibles C
-	40A	Relé de salida de calor baja
508		Conector de batería

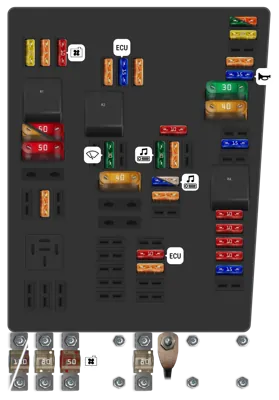

Panel de fusibles del motor (alto)

N°	A	Descripción
-	30A	Unidad de control de suministro a bordo
-	40A	Unidad de control de suministro a bordo
-	20A	Unidad de control ABS
-	5A	Unidad de control del monitor de batería [con start/stop], Unidad de control de suministro a bordo
-	15A	Claxon y claxon de doble tono, Relé de claxon de doble tono
-	15A	Válvula reguladora de presión de combustible
-	10A	Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor
-	10A	Medidor de masa de aire
-	10A	Calefacción de la sonda lambda
-	10A	Calefacción de la sonda lambda 1 después del convertidor catalítico, Calefacción de la sonda lambda 2 después del convertidor catalítico
-	15A	Unidad mecatrónica para caja de cambios de doble embrague
-	10A	Bomba de circulación de refrigerante, Bomba de circulación continua de refrigerante
-	5A	Unidad de control en el inserto del panel de instrumentos [sin start/stop], Unidad de control de la electrónica de la columna de dirección
-	30A	Amplificador
-	15A	Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio
-	25A	Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio
-	5A	Unidad de control de teléfono, Módulo de llamada de emergencia y unidad de comunicación [sin start/stop]
-	10A	Unidad de control del motor, Relé principal
-	5A	Interfaz de diagnóstico de bus de datos
-	5A	Válvula de la aleta de escape 1
-	15A	Unidad de control del motor
-	5A	Relé de la bomba auxiliar de refrigerante del motor
-	30A	Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas
-	10A	Interruptor de presión de aceite para presión de aceite reducida, Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente de componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de aleta del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de enfriamiento de pistón, Ventilador del radiador, Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción
-	5A	Sensor de posición del embrague [con start/stop], Interruptor de luz de freno
-	20A	Bobina de encendido 1-4 con etapa de salida
-	5A	Relé de suministro de corriente de componentes del motor
-	30A	Unidad de control de suministro a bordo
-	40A	Unidad de control ABS
-	40A	Relé de suministro de voltaje de terminal 15 2
-	40A	Relé de alivio de contacto X; Relé de alivio de contacto X, Fusibles en el soporte de fusibles C (tablero de instrumentos): 40, 41, 42
-	50A	Relé de alivio de contacto X; Relé de alivio de contacto X, Fusibles en el soporte de fusibles C (tablero de instrumentos): 40, 41, 42
-	50A	Fusible #32 en el soporte de fusibles C (tablero de instrumentos)
-		Relé principal
-		Relé de bomba auxiliar de refrigerante
-		Relé de potencia de componentes electrónicos del motor
-	150A	Alternador (90 A/120 A)
-	200A	Alternador (140 A)
-	80A	Unidad de control de dirección asistida, Motor de dirección asistida electromecánica
-	50A	Unidad de control del ventilador del radiador, Ventilador del radiador
-	80A	Conexión de terminal 30, soporte de fusibles C
508		Conector de batería

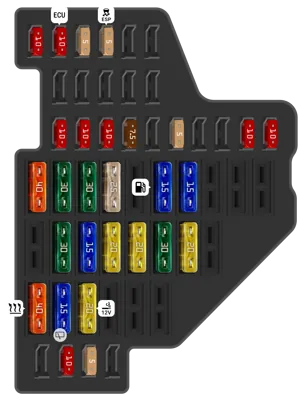

Caja de fusibles del lado del conductor [LHD] (hasta abril de 2010)

N°	A	Descripción
1	10A	Unidad de control del symposer / Resistencia de calefacción de ventilación del cárter / Atenuador de iluminación del interruptor y tablero de instrumentos / Medidor de flujo de aire / Unidad de control para luz adaptativa y control de rango de faros / Motor actuador de control de rango de faro izquierdo / Motor actuador de control de rango de faro derecho / Conector de diagnóstico de 16 pines
2	10A	Interruptor de luz / Interruptor de luz de freno / Unidad de control ABS / Unidad de control para tablero de instrumentos / Unidad de control de amortiguación electrónica / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de ayuda de estacionamiento / Unidad de control de sensores de palanca selectora / Unidad de control del motor / Unidad de control de la bomba de combustible / Estabilizador de voltaje
3	5A	Unidad de control del airbag / Lámpara indicadora de airbag del pasajero delantero desactivado
4	5A	Interruptor de luz de reversa / Sensor de alta presión / Sensor de calidad del aire / Sensor de nivel y temperatura de aceite / Botón de monitoreo de presión de neumáticos / Llave de desactivación ASR y ESP / Unidad de control Climatronic (calefacción de asientos) / Unidad de control del calefactor (calefacción de asientos) / Unidad de control de aire acondicionado (calefacción de asientos) / Unidad de control de reconocimiento de asiento ocupado / Espejo interior electrocrómico / Resistencia de calefacción de la boquilla del lavaparabrisas izquierda / Resistencia de calefacción de la boquilla del lavaparabrisas derecha / Unidad de control de entrada fácil, lado del conductor / Interruptor de arranque/parada
12	10A	Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
13	10A	Interruptor de luz / Sensor de lluvia y luz / Cámara de reversa / Toma de diagnóstico, 16 pines / Relé de calefacción de la luneta trasera
14	10A	Unidad de control del calefactor / Unidad de control Climatronic / Unidad de control de aire acondicionado / Unidad de control de sensores de palanca selectora
15	7.5A	Relé de bocina de dos tonos /
17	5A	Sensor de alarma / Sirena de alarma
20	10A	Unidad de control del sistema de autorización de acceso y arranque
21	10A	Unidad de control para bloqueo de columna de dirección eléctrica
22	40A	Unidad de control del ventilador de aire de suministro
23	30A	Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
24	30A	Unidad de control de suministro eléctrico a bordo
25	25A	Relé de calefacción de la luneta trasera
27	15A	Relé de la bomba de combustible / Unidad de control de la bomba de combustible / Relé adicional de la bomba de combustible
28	15A	Unidad de control con pantalla para sistema de navegación por radio / Radio/sintonizador de radio
33	30A	Unidad de control del techo solar
34	15A	Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero
35	20A	Unidad de control de amortiguación electrónica
36	20A	Bomba de lavado de faros
37	30A	Unidad de control para asientos delanteros calefaccionados
38	20A	Unidad de control de suministro eléctrico a bordo
40	40A	Interruptor selector de modo de calefacción y operación / Unidad de control del sistema de aire acondicionado / Unidad de control del calefactor
41	15A	Motor del limpiaparabrisas trasero
42	20A	Encendedor de cigarrillos / Toma de corriente 12V / Diodo de bloqueo 2
47	10A	Unidad de control del panel de control del teléfono [solo coches con función de arranque-parada] / Sintonizador de TV [solo coches con función de arranque-parada]
48	5A	Unidad de control para tablero de instrumentos [solo coches con función de arranque-parada]

Caja de fusibles del lado del conductor [LHD] (desde mayo de 2010)

N°	A	Descripción
1	10A	Unidad de control del Symposer / Resistor de calefacción de ventilación del cárter / Atenuador de iluminación del interruptor y tablero de instrumentos / Medidor de flujo de aire / Unidad de control para luz adaptativa y control de rango de faros / Motor actuador de control de rango de faros izquierdo / Motor actuador de control de rango de faros derecho / Conector de diagnóstico de 16 pines
2	10A	Interruptor de luz / Interruptor de luz de freno [hasta noviembre de 2011] / Unidad de control ABS / Unidad de control para tablero de instrumentos / Unidad de control de amortiguación electrónica / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de ayuda de estacionamiento / Unidad de control de sensores de palanca selectora / Unidad de control del motor / Unidad de control de la bomba de combustible / Estabilizador de voltaje
3	5A	Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero
4	5A	Interruptor de luz de reversa / Sensor de alta presión / Sensor de calidad del aire / Sensor de nivel y temperatura de aceite / Botón de monitoreo de presión de neumáticos / Llave de desactivación de ASR y ESP / Unidad de control Climatronic (calefacción de asientos) / Unidad de control del calentador (calefacción de asientos) / Unidad de control de aire acondicionado (calefacción de asientos) / Unidad de control de reconocimiento de ocupación de asiento / Espejo interior electrocrómico / Resistor de calefacción de la boquilla del limpiaparabrisas izquierdo / Resistor de calefacción para la boquilla del limpiaparabrisas derecho / Unidad de control de entrada fácil, lado del conductor / Interruptor de arranque/parada
12	10A	Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
13	10A	Interruptor de luz
13	5A	[desde noviembre de 2011] Sensor de lluvia y luz / Cámara de reversa / Toma de diagnóstico, 16 pines / Relé de calefacción de la ventana trasera / Relé de bocina de dos tonos [desde noviembre de 2011]
14	10A	Unidad de control del calentador / Unidad de control Climatronic
14	5A	[desde noviembre de 2011] Unidad de control de aire acondicionado / Unidad de control de sensores de palanca selectora / Relé del sistema de limpieza de faros
15	7.5A	[hasta noviembre de 2011] Relé de bocina de dos tonos /
16	10A	Unidad de control de la puerta del pasajero delantero
17	5A	Sensor de alarma / Sirena de alarma
20	10A	Unidad de control del sistema de autorización de acceso y arranque
21	10A	Unidad de control para bloqueo de columna de dirección eléctrica
22	40A	Unidad de control del ventilador de aire de suministro
23	30A	Unidad de control de la puerta del conductor [hasta noviembre de 2011 para vehículos con volante a la izquierda y para vehículos con volante a la derecha][desde noviembre de 2011 solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [hasta noviembre de 2011 para vehículos con volante a la izquierda y para vehículos con volante a la derecha][desde noviembre de 2011 solo para vehículos con volante a la derecha]
24	30A	Unidad de control de suministro de energía a bordo
25	25A	Relé de calefacción de la ventana trasera
27	15A	Relé de la bomba de combustible / Unidad de control de la bomba de combustible / Relé adicional de la bomba de combustible
28	15A	Unidad de control con pantalla para sistema de navegación por radio / Radio/sintonizador de radio
31	20A	Bomba de vacío del sistema de frenos
32	30A	Unidad de control de la puerta del conductor [desde noviembre de 2011 solo para vehículos con volante a la derecha] / Unidad de control de la puerta del pasajero delantero [desde noviembre de 2011 solo para vehículos con volante a la izquierda]
33	30A	Unidad de control del techo solar
34	15A	Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero
35	20A	Unidad de control de amortiguación electrónica
35	15A	Unidad de control de amortiguación electrónica [desde noviembre de 2011]
36	20A	Bomba de lavado de faros
37	30A	Unidad de control para asientos delanteros calefaccionados
38	20A	Unidad de control de suministro de energía a bordo
40	40A	Interruptor selector de modo de operación y calefacción / Unidad de control del sistema de aire acondicionado / Unidad de control del calentador
41	15A	Motor del limpiaparabrisas trasero
42	20A	Encendedor de cigarrillos / Toma de corriente 12V / Diodo de bloqueo 2
47	10A	Unidad de control del panel de control del teléfono [solo para vehículos con función de arranque-parada] / Sintonizador de TV [solo para vehículos con función de arranque-parada]
48	5A	Unidad de control para tablero de instrumentos [solo para vehículos con función de arranque-parada]

Caja de fusibles del lado del conductor [RHD] (hasta abril de 2010)

N°	A	Descripción
1	10A	Unidad de control del symposer / Resistencia de calefacción de ventilación del cárter / Atenuador de iluminación de interruptor y tablero de instrumentos / Medidor de flujo de aire / Unidad de control para luz adaptativa y control de alcance de faros / Motor actuador de control de alcance de faro izquierdo / Motor actuador de control de alcance de faro derecho / Conector de diagnóstico de 16 pines
2	10A	Interruptor de luz / Interruptor de luz de freno / Unidad de control ABS / Unidad de control para tablero de instrumentos / Unidad de control de amortiguación electrónica / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de asistencia de estacionamiento / Unidad de control de sensores de palanca selectora / Unidad de control del motor / Unidad de control de la bomba de combustible / Estabilizador de voltaje
3	5A	Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero
4	5A	Interruptor de luz de reversa / Sensor de alta presión / Sensor de calidad del aire / Sensor de nivel y temperatura de aceite / Botón de monitoreo de presión de neumáticos / Llave de desactivación ASR y ESP / Unidad de control Climatronic (calefacción de asientos) / Unidad de control del calefactor (calefacción de asientos) / Unidad de control de aire acondicionado (calefacción de asientos) / Unidad de control de reconocimiento de ocupación del asiento / Espejo interior electrocrómico / Resistencia de calefacción de la boquilla del lavaparabrisas izquierda / Resistencia de calefacción para la boquilla del lavaparabrisas derecha / Unidad de control de entrada fácil, lado del conductor / Interruptor de arranque/parada
12	10A	Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
13	10A	Interruptor de luz / Sensor de lluvia y luz / Cámara de reversa / Toma de diagnóstico, 16 pines / Relé de calefacción de la ventana trasera
14	10A	Unidad de control del calefactor / Unidad de control Climatronic / Unidad de control de aire acondicionado / Unidad de control de sensores de palanca selectora
15	7.5A	Relé de bocina de dos tonos /
17	5A	Sensor de alarma / Sirena de alarma
20	10A	Unidad de control del sistema de autorización de acceso y arranque
21	10A	Unidad de control para bloqueo eléctrico de la columna de dirección
22	40A	Unidad de control del ventilador de aire de suministro
23	30A	Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
24	30A	Unidad de control de suministro de energía a bordo
25	25A	Relé de calefacción de la ventana trasera
27	15A	Relé de la bomba de combustible / Unidad de control de la bomba de combustible / Relé adicional de la bomba de combustible
28	15A	Unidad de control con pantalla para sistema de navegación por radio / Radio/sintonizador de radio
33	30A	Unidad de control del techo solar
34	15A	Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero
35	20A	Unidad de control de amortiguación electrónica
36	20A	Bomba de lavado de faros
37	30A	Unidad de control para asientos delanteros calefaccionados
38	20A	Unidad de control de suministro de energía a bordo
40	40A	Interruptor selector de calefacción y modo de operación / Unidad de control del sistema de aire acondicionado / Unidad de control del calefactor
41	15A	Motor del limpiaparabrisas trasero
42	20A	Encendedor de cigarrillos / Toma de corriente 12V / Diodo de bloqueo 2
47	10A	Unidad de control del panel de control del teléfono [solo coches con función de arranque-parada] / Sintonizador de TV [solo coches con función de arranque-parada]
48	5A	Unidad de control para tablero de instrumentos [solo coches con función de arranque-parada]

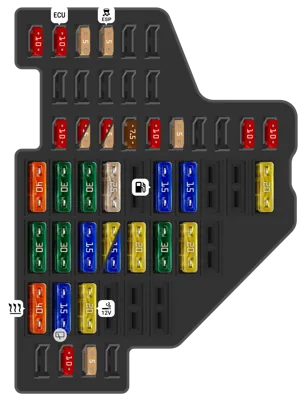

Caja de fusibles del lado del conductor [RHD] (desde mayo de 2010)

N°	A	Descripción
1	10A	Unidad de control de Symposer / Resistencia de calefacción de ventilación del cárter / Atenuador de iluminación del interruptor y tablero de instrumentos / Medidor de flujo de aire / Unidad de control para luz adaptativa y control de alcance de faros / Motor actuador de control de alcance de faro izquierdo / Motor actuador de control de alcance de faro derecho / Conector de diagnóstico de 16 pines
2	10A	Interruptor de luz / Interruptor de luz de freno [hasta noviembre de 2011] / Unidad de control ABS / Unidad de control para tablero de instrumentos / Unidad de control de amortiguación electrónica / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de ayuda de estacionamiento / Unidad de control de sensores de palanca selectora / Unidad de control del motor / Unidad de control de la bomba de combustible / Estabilizador de voltaje
3	5A	Unidad de control del airbag / Lámpara indicadora de airbag del pasajero delantero desactivado
4	5A	Interruptor de luz de reversa / Sensor de alta presión / Sensor de calidad del aire / Sensor de nivel y temperatura de aceite / Botón de monitoreo de presión de neumáticos / Llave de desactivación de ASR y ESP / Unidad de control Climatronic (calefacción de asientos) / Unidad de control del calentador (calefacción de asientos) / Unidad de control de aire acondicionado (calefacción de asientos) / Unidad de control de reconocimiento de ocupación del asiento / Espejo interior electrocrómico / Resistencia de calefacción de la boquilla del lavaparabrisas izquierda / Resistencia de calefacción de la boquilla del lavaparabrisas derecha / Unidad de control de entrada fácil, lado del conductor / Interruptor de arranque/parada
12	10A	Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
13	10A	Interruptor de luz
13	5A	[desde noviembre de 2011] Sensor de lluvia y luz / Cámara de reversa / Toma de diagnóstico, 16 pines / Relé de calefacción de la ventana trasera / Relé de bocina de dos tonos [desde noviembre de 2011]
14	10A	Unidad de control del calentador / Unidad de control Climatronic
14	5A	[desde noviembre de 2011] Unidad de control de aire acondicionado / Unidad de control de sensores de palanca selectora / Relé del sistema de limpieza de faros
15	7.5A	[hasta noviembre de 2011] Relé de bocina de dos tonos /
16	10A	Unidad de control de la puerta del pasajero delantero
17	5A	Sensor de alarma / Sirena de alarma
20	10A	Unidad de control del sistema de autorización de acceso y arranque
21	10A	Unidad de control para bloqueo de columna de dirección eléctrica
22	40A	Unidad de control del ventilador de aire de suministro
23	30A	Unidad de control de la puerta del conductor [hasta noviembre de 2011 para vehículos con volante a la izquierda y para vehículos con volante a la derecha][desde noviembre de 2011 solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [hasta noviembre de 2011 para vehículos con volante a la izquierda y para vehículos con volante a la derecha][desde noviembre de 2011 solo para vehículos con volante a la derecha]
24	30A	Unidad de control de suministro de energía a bordo
25	25A	Relé de calefacción de la ventana trasera
27	15A	Relé de la bomba de combustible / Unidad de control de la bomba de combustible / Relé adicional de la bomba de combustible
28	15A	Unidad de control con pantalla para sistema de navegación por radio / Radio/sintonizador de radio
31	20A	Bomba de vacío del sistema de frenos
32	30A	Unidad de control de la puerta del conductor [desde noviembre de 2011 solo para vehículos con volante a la derecha] / Unidad de control de la puerta del pasajero delantero [desde noviembre de 2011 solo para vehículos con volante a la izquierda]
33	30A	Unidad de control del techo solar
34	15A	Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero
35	20A	Unidad de control de amortiguación electrónica
35	15A	Unidad de control de amortiguación electrónica [desde noviembre de 2011]
36	20A	Bomba de lavaparabrisas de faros
37	30A	Unidad de control para asientos delanteros calefaccionados
38	20A	Unidad de control de suministro de energía a bordo
40	40A	Selector de modo de funcionamiento y calefacción / Unidad de control del sistema de aire acondicionado / Unidad de control del calentador
41	15A	Motor del limpiaparabrisas trasero
42	20A	Encendedor de cigarrillos / Toma de corriente 12V / Diodo de bloqueo 2
47	10A	Unidad de control del panel de control del teléfono [solo para vehículos con función de arranque-parada] / Sintonizador de TV [solo para vehículos con función de arranque-parada]
48	5A	Unidad de control para tablero de instrumentos [solo para vehículos con función de arranque-parada]

Caja de relés en la unidad de control de la red a bordo

N°		A	Descripción
-			Relé de alimentación 2 terminales 15
-			Relé de calefacción de la ventana trasera
-			Relé de bocina de dos tonos
-			Relé de alivio de contacto X
-			Relé de bomba de lavado dual 1
-			Relé de bomba de lavado dual 1
-			Relé de alimentación 2 terminales 30

Caja de fusibles del panel frontal del lado del conductor

N°		A	Descripción
2			Relé de la sirena de alarma
3			Relé del ventilador de suministro
4			Relé del limpiador de faros
5			Relé de suministro de energía terminal 50

Unidad de Relé BCM (hasta abril de 2010)

N°		A	Descripción
1			Relé de suministro de energía terminal 15
2			Relé de alivio de contacto X
3			Relé de bocina de dos tonos
4			Relé del lavador de faros
5			Relé de calefacción de la ventana trasera
6			Relé de suministro de energía terminal 50 [coche sin función de arranque-parada], Relé de arranque 2 [coches con función de arranque-parada]

Unidad de Relé BCM [LHD] (desde mayo de 2010)

N°		A	Descripción
-			Relé de bip de dos tonos
-			Relé del limpiador de faros
1			Relé de suministro de energía 2 terminales 15
2			Relé de alivio de contacto X
4			Relé de calefacción de la ventana trasera
5			Relé de suministro de energía terminal 50 [coche sin función de arranque-parada] / Relé de arranque 1 [coches con función de arranque-parada]

Unidad de Relés BCM [RHD] (desde mayo de 2010)

N°		A	Descripción
-			Relé de bip de dos tonos
-			Relé del lavador de faros
1			Relé de suministro de energía 2 terminales 15
2			Relé de suministro de energía terminal 50 [coche sin función de arranque-parada] / Relé de arranque 1 [coches con función de arranque-parada]
4			Relé de calefacción de la luneta trasera
5			Relé de alivio de contacto X

Unidad de relé inferior opcional en el BCM (hasta abril de 2010)

N°		A	Descripción
-			Relé de purga de refrigerante después de apagado. Motor
-			Relé de descarga de combustible
-			Relé de la bomba de combustible
-			Relé de calefacción de baja potencia
-			Relé de calefacción de alta potencia
-			Relé de arranque 1 [coches con función start-stop]

Unidad de relé inferior opcional en el BCM (desde mayo de 2010)

N°		A	Descripción
-			Relé de purga de refrigerante después de apagado. Motor [coches sin función de arranque-parada] (Enchufe 1.1)
-			Relé de bomba de combustible eléctrica 2 [coches sin función de arranque-parada] (Enchufe 1.2)
-			Relé de arranque 2 [coches con función de arranque-parada] (Enchufe 1)
-			Relé de descarga de combustible (Enchufe 2.1)
-			Relé de bomba de combustible (Enchufe 2.2)
-			Relé de calefacción de baja potencia
-			Relé de calefacción de alta potencia

Unidad de Relé BCM (desde mayo de 2011)

N°		A	Descripción
-			Relé de descarga de combustible
-			Relé de la bomba de combustible
-			Relé de bip de dos tonos
-			Relé del limpiador de faros
1			Relé de suministro de energía 2 terminales 15
4			Relé de calefacción de la ventana trasera
5			Relé de suministro de energía terminal 50 [coche sin función de arranque-parada], Relé de arranque 1 [coches con función de arranque-parada]

Unidad de relé inferior opcional en el BCM (desde mayo de 2011)

N°		A	Descripción
-			Relé de purga de refrigerante después de apagado. Motor [coches sin función de arranque y parada] (Enchufe 1.1)
-			Relé de la bomba de combustible eléctrica 2 [coches sin función de arranque y parada] (Enchufe 1.2)
-			Relé de arranque 2 [coches con función de arranque y parada] (Enchufe 1)
-			Relé de alivio de contacto X
-			Relé de calefacción de baja potencia
-			Relé de calefacción de alta potencia
