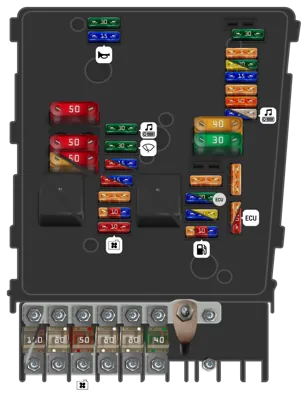

Panel de fusibles del motor (bajo)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control del monitor de batería [con start/stop], Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el panel de instrumentos [sin start/stop], Unidad de control de electrónica de la columna de dirección | |
| - | 40A | Relé de suministro de voltaje del terminal 15, relé 2 | |
| - | 15A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 25A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 5A | Unidad de control del módulo de llamada de emergencia y unidad de comunicación [sin start/stop] | |
| - | 5A | Unidad de control del motor, Relé principal | |
| - | 10A | Unidad de control del motor, Relé principal | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 30A | Unidad de control del motor | |
| - | 15A | Bobina de encendido 1-4 con etapa de salida; Válvula de control del árbol de levas 1; Válvula reguladora de presión de combustible; Válvula de dosificación de combustible; Inyector 2, cilindro 1-4; Actuador del árbol de levas de escape A para cilindro 1-4; Actuador del árbol de levas de escape B para cilindro 1-4 | |
| - | 20A | Bobina de encendido 1-4 con etapa de salida; Válvula de control del árbol de levas 1; Válvula reguladora de presión de combustible; Válvula de dosificación de combustible; Inyector 2, cilindro 1-4; Actuador del árbol de levas de escape A para cilindro 1-4; Actuador del árbol de levas de escape B para cilindro 1-4 | |
| - | 5A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control del período de incandescencia automática | |
| - | 10A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control del período de incandescencia automática | |
| - | 15A | Sonda lambda, Sonda lambda después del convertidor catalítico, Relé de salida de calor baja, Relé de salida de calor alta, Relé de la bomba de combustible, Relé para bomba de combustible suplementaria, Unidad de control del período de incandescencia automática | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 15A | Bocina y bocina de doble tono, Relé de bocina de doble tono | |
| - | 30A | Amplificador, Unidad de control del paquete de sonido digital | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas | |
| - | 10A | Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación de refrigerante continua, Válvula de dosificación de combustible | |
| - | 15A | Bobina de encendido 1-4 con etapa de salida, Bomba de circulación de refrigerante, Bomba de circulación de refrigerante continua, Válvula de dosificación de combustible | |
| - | 10A | Calefactor de sonda lambda, Calefactor de sonda lambda 1 después del convertidor catalítico, Embrague magnético para sobrealimentador, Interruptor térmico para apagado del sistema de aire acondicionado, Válvula de refrigerante para caja de cambios | |
| - | 15A | Calefactor de sonda lambda, Calefactor de sonda lambda 1 después del convertidor catalítico, Embrague magnético para sobrealimentador, Interruptor térmico para apagado del sistema de aire acondicionado, Válvula de refrigerante para caja de cambios | |
| - | 5A | Emisor de posición del embrague [con start/stop], Interruptor de luz de freno | |
| - | 5A | Medidor de masa de aire [con start/stop], Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 10A | Medidor de masa de aire [con start/stop], Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 15A | Medidor de masa de aire [con start/stop], Emisor 1 para presión de aire secundaria, Relé de circulación de refrigerante continua, Relé de bomba de refrigerante auxiliar del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Válvula de dosificación de combustible, Válvula de control de presión de aceite, Válvula de refrigerante para la culata, Bomba de refrigerante, Bomba de circulación | |
| - | 10A | Interruptor de presión de aceite para presión de aceite reducida, Emisor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente a componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de la mariposa del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de refrigeración de pistones, Ventilador del radiador, Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción | |
| - | 40A | Unidad de control ABS, Bomba hidráulica ABS | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 50A | Unidad de control del período de incandescencia automática | |
| - | 50A | Fusibles en el soporte de fusibles C (panel de instrumentos): #32, 33, 34, 35, 36, 37; Fusible térmico de ajuste del asiento del conductor 1 | |
| - | 40A | Relé de alivio de contacto X, Fusible 40 en el soporte de fusibles C (panel de instrumentos): #40, 41, 42 | |
| - | 50A | Relé de alivio de contacto X, Fusible 40 en el soporte de fusibles C (panel de instrumentos): #40, 41, 42 | |
| - | Relé principal | ||
| - | Relé de suministro de energía del terminal 30 [solo en coches con motor diésel] | ||
| - | Relé de potencia de componentes electrónicos del motor | ||
| - | Cámara estanca [solo en coches con motor diésel] | ||
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Unidad de control de dirección asistida, Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador, Ventilador del radiador, Ventilador del radiador 2 | |
| - | 80A | Relé de salida de calor alta | |
| - | 80A | Conexión del terminal 30, soporte de fusibles C | |
| - | 40A | Relé de salida de calor baja | |
| 508 | Conector de batería |

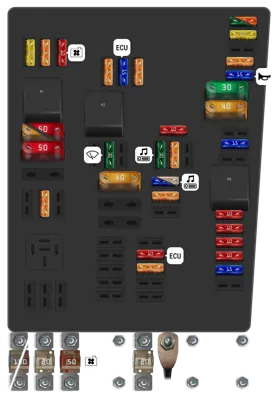

Panel de fusibles del motor (alto)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 5A | Unidad de control del monitor de batería [con start/stop], Unidad de control de suministro a bordo | |
| - | 15A | Bocina y bocina de doble tono, Relé de bocina de doble tono | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor | |
| - | 10A | Medidor de masa de aire | |
| - | 10A | Calefacción de la sonda lambda | |
| - | 10A | Calefacción de la sonda lambda 1 después del convertidor catalítico, Calefacción de la sonda lambda 2 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante, Bomba de circulación de refrigerante continua | |
| - | 5A | Unidad de control en el panel del tablero [sin start/stop], Unidad de control de electrónica de la columna de dirección | |
| - | 30A | Amplificador | |
| - | 15A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 25A | Estabilizador de voltaje [con start/stop], Unidad de visualización para la pantalla de información frontal y unidad de control de operación con unidad de control 1 para electrónica de información [sin start/stop], Radio | |
| - | 5A | Unidad de control del teléfono | |
| - | 10A | Unidad de control del motor, Relé principal | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Válvula de la aleta de escape 1 | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Relé de la bomba auxiliar de refrigerante del motor | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas | |
| - | 10A | Interruptor de presión de aceite para presión de aceite reducida, Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de salida de calor baja, Relé de salida de calor alta, Relé de suministro de corriente de componentes del motor, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor, Válvula de aleta del colector de admisión, Válvula de control de presión de aceite, Válvula de control de chorro de enfriamiento de pistón, Ventilador del radiador, Ventilador del radiador 2, Bomba de enfriamiento de aire de carga, Bomba auxiliar para calefacción | |
| - | 5A | Sensor de posición del embrague [con start/stop], Interruptor de luz de freno | |
| - | 20A | Bobina de encendido 1-4 con etapa de salida | |
| - | 5A | Relé de suministro de corriente de componentes del motor | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Relé de suministro de voltaje del terminal 15 2 | |
| - | 40A | Relé de alivio de contacto X | |
| - | 50A | Relé de alivio de contacto X | |
| - | 50A | Fusible #32 en el soporte de fusibles C (tablero de instrumentos) | |
| - | Relé principal | ||
| - | Relé de bomba auxiliar de refrigerante | ||
| - | Relé de potencia de componentes electrónicos del motor | ||
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Unidad de control de dirección asistida, Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador, Ventilador del radiador | |
| - | 80A | Conexión del terminal 30, soporte de fusibles C | |
| 508 | Conector de batería |

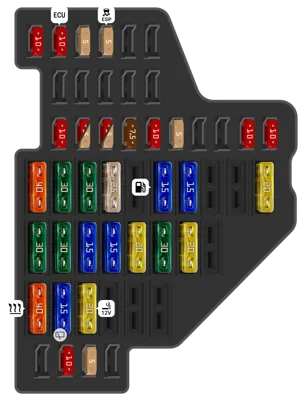

Caja de fusibles del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Unidad de control del symposer / Resistor de calefacción de ventilación del cárter / Atenuador de iluminación del interruptor y tablero de instrumentos / Medidor de flujo de aire / Unidad de control para luz adaptativa y control de rango de faros / Motor actuador de control de rango de faros izquierdo / Motor actuador de control de rango de faros derecho / Conector de diagnóstico de 16 pines | |
| 2 | 10A | Interruptor de luz / Unidad de control ABS / Unidad de control para tablero de instrumentos / Unidad de control de amortiguación electrónica / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de ayuda de estacionamiento / Unidad de control de sensores de palanca selectora / Unidad de control del motor / Unidad de control de la bomba de combustible / Estabilizador de voltaje | |
| 3 | 5A | Unidad de control del airbag / Lámpara indicadora de airbag del pasajero delantero desactivado | |
| 4 | 5A | Interruptor de luz de reversa / Sensor de alta presión / Sensor de calidad del aire / Sensor de nivel y temperatura de aceite / Botón de monitoreo de presión de neumáticos / Llave de desactivación ASR y ESP / Unidad de control Climatronic (calefacción de asientos) / Unidad de control del calefactor (calefacción de asientos) / Unidad de control de aire acondicionado (calefacción de asientos) / Unidad de control de reconocimiento de asiento ocupado / Espejo interior electrocrómico / Resistor de calefacción de la boquilla del limpiaparabrisas izquierdo / Resistor de calefacción para la boquilla del limpiaparabrisas derecho / Unidad de control de entrada fácil, lado del conductor / Interruptor de arranque/parada | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luz | |
| 13 | 5A | Sensor de lluvia y luz / Cámara de reversa / Toma de diagnóstico, 16 pines / Relé de calefacción de la ventana trasera / Relé de bocina de dos tonos | |
| 14 | 10A | Unidad de control del calefactor / Unidad de control Climatronic | |
| 14 | 5A | Unidad de control de aire acondicionado / Unidad de control de sensores de palanca selectora / Relé del sistema de limpieza de faros | |
| 15 | 7.5A | Relé de bocina de dos tonos | |
| 16 | 10A | Unidad de control de la puerta del pasajero delantero | |
| 17 | 5A | Sensor de alarma / Sirena de alarma | |
| 20 | 10A | Unidad de control del sistema de autorización de acceso y arranque | |
| 21 | 10A | Unidad de control para bloqueo de columna de dirección eléctrica | |
| 22 | 40A | Unidad de control del ventilador de aire de suministro | |
| 23 | 30A | Unidad de control de la puerta del conductor [solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la derecha] | |
| 24 | 30A | Unidad de control de suministro de energía a bordo | |
| 25 | 25A | Relé de calefacción de la ventana trasera | |
| 27 | 15A | Relé de la bomba de combustible / Unidad de control de la bomba de combustible / Relé adicional de la bomba de combustible | |
| 28 | 15A | Unidad de control con pantalla para sistema de navegación por radio / Radio/sintonizador de radio | |
| 31 | 20A | Bomba de vacío del sistema de frenos | |
| 32 | 30A | Unidad de control de la puerta del conductor [solo para vehículos con volante a la derecha] / Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la izquierda] | |
| 33 | 30A | Unidad de control del techo solar | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| 35 | 15A | Unidad de control de amortiguación electrónica | |
| 36 | 20A | Bomba de lavado de faros | |
| 37 | 30A | Unidad de control para asientos delanteros calefaccionados | |
| 38 | 20A | Unidad de control de suministro de energía a bordo | |
| 40 | 40A | Selector de modo de operación y calefactor / Unidad de control del sistema de aire acondicionado / Unidad de control del calefactor | |
| 41 | 15A | Motor del limpiaparabrisas trasero | |
| 42 | 20A | Encendedor de cigarrillos / Toma 12V / Diodo de bloqueo 2 | |
| 47 | 10A | [solo para vehículos con función de arranque-parada]: Unidad de control del panel de control del teléfono / Sintonizador de TV | |
| 48 | 5A | Unidad de control para tablero de instrumentos [solo para vehículos con función de arranque-parada] |
Caja de relés en la unidad de control de la red a bordo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alimentación 2 terminales 15 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de bocina de dos tonos | ||
| - | Relé de alivio de contacto X | ||
| - | Relé de bomba de lavado dual 1 | ||
| - | Relé de bomba de lavado dual 1 | ||
| - | Relé de alimentación 2 terminales 30 |
Caja de fusibles del panel frontal del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | Relé de la sirena de la alarma | ||
| 3 | Relé del ventilador de suministro | ||
| 4 | Relé del limpiador de faros | ||
| 5 | Relé de suministro de energía terminal 50 |
Unidad de relés BCM
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de descarga de combustible | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de bip de dos tonos | ||
| - | Relé del limpiador de faros | ||
| 1 | Relé de suministro de energía 2 terminales 15 | ||
| 4 | Relé de calefacción de la ventana trasera | ||
| 5 | Relé de suministro de energía terminal 50 [coche sin función de arranque-parada], Relé de arranque 1 [coches con función de arranque-parada] |
Unidad de relé inferior opcional en el BCM
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de purga de refrigerante después de apagado. Motor [coches sin función de arranque y parada] (Enchufe 1.1) | ||
| - | Relé de la bomba de combustible eléctrica 2 [coches sin función de arranque y parada] (Enchufe 1.2) | ||
| - | Relé de arranque 2 [coches con función de arranque y parada] (Enchufe 1) | ||
| - | Relé de alivio de contacto X | ||
| - | Relé de calefacción de baja potencia | ||
| - | Relé de calefacción de alta potencia |
