Caja de fusibles en el motor -SB- (hasta octubre de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Unidad de control del motor [para autos con motor de gasolina] | |
| - | 30A | Unidad de control del motor [para vehículos con motores diésel] | |
| - | 7.5A | Relé para el sistema de dosificación del agente reductor [para vehículos con motores diésel] / Válvula reguladora de presión de aceite [para vehículos con motores diésel] / Válvula del circuito de refrigerante de la culata [para vehículos con motores diésel] / Bomba de refrigeración del aire de carga / Bomba de circulación del calentador [para vehículos con motores diésel] | |
| - | 15A | Sonda Lambda 1 después del neutralizador [para autos con motor de gasolina] / Sonda Lambda 1 antes del neutralizador / Unidad de control del sensor de NOx [para vehículos con motores diésel] / Unidad de control 2 de sensores de NOx [para vehículos con motores diésel] | |
| - | 15A | Unidad de control de la bomba de combustible | |
| - | 20A | Sensor de nivel y temperatura de aceite / Válvula solenoide de limitación de presión de sobrealimentación [para vehículos con motores diésel] / Válvula solenoide 1 del adsorbedor [para autos con motor de gasolina] / Válvula 1 del control de sincronización de válvulas de admisión [para autos con motor de gasolina] / Válvula 1 para el control de sincronización de válvulas de escape [para autos con motor de gasolina] / Válvula reguladora de presión de aceite [para autos con motor de gasolina] / Ventilador del radiador | |
| - | 7.5A | [para vehículos con motores diésel]: Resistencia de calentamiento para el sistema de ventilación del cárter del motor / Unidad de control de bujías de incandescencia | |
| - | 20A | [para autos con motor de gasolina]: Bobina de encendido 1, 2 y 3 con etapa de salida [para autos con motor de gasolina] | |
| - | 15A | Bomba de vacío del sistema de frenos [para autos con motor de gasolina] | |
| - | 10A | Válvula de dosificación de combustible [para vehículos con motores diésel] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | Unidad de control para el monitoreo de la batería | |
| - | 10A | Relé del embrague electromagnético [para autos con motor de gasolina][para clase ambiental Euro 6 BG][para clase ambiental Euro 6 DG] | |
| - | 7.5A | Unidad de control ABS / Relé principal [para autos con motor de gasolina] / Relé de alimentación terminal 30 [para vehículos con motores diésel] / Unidad de control del motor | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | [Opcional] Unidad de control ABS | |
| - | 60A | [Opcional] Unidad de control ABS | |
| - | 25A | Unidad de control ABS | |
| - | 40A | Elemento calefaccionado para el sistema de precalentamiento del motor | |
| - | 50A | Ventilador del radiador | |
| - | 40A | Elemento calefaccionado para el sistema de precalentamiento del motor | |
| - | 40A | Elemento calefaccionado para el sistema de precalentamiento del motor | |
| - | Relé del embrague electromagnético | ||
| - | Relé de arranque 2 | ||
| - | Relé de arranque 1 | ||
| - | Relé principal [para autos con motores de gasolina] | ||
| - | Relé de alimentación terminal 30 [para autos con motor diésel] | ||
| - | Relé de calefacción de alta potencia [para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [para autos con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [para autos con motor diésel] |
Caja de fusibles en el motor -SB- (desde noviembre de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Unidad de control del motor [para autos con motor de gasolina] | |
| - | 30A | Unidad de control del motor [para vehículos con motores diésel] | |
| - | 7.5A | Relé para el sistema de dosificación del agente reductor [para vehículos con motores diésel] / Válvula reguladora de presión de aceite [para vehículos con motores diésel] / Válvula del circuito de refrigerante de la culata [para vehículos con motores diésel] / Bomba de refrigeración del aire de carga / Bomba de circulación del calentador [para vehículos con motores diésel] | |
| - | 15A | Sonda Lambda 1 después del neutralizador [para autos con motor de gasolina] / Sonda Lambda 1 antes del neutralizador / Unidad de control del sensor de NOx [para vehículos con motores diésel] / Unidad de control 2 de sensores de NOx [para vehículos con motores diésel] | |
| - | 15A | Unidad de control de la bomba de combustible | |
| - | 10A | Sensor de nivel y temperatura de aceite / Electroválvula de limitación de la presión de sobrealimentación [para vehículos con motores diésel] / Electroválvula 1 del adsorbedor [para autos con motor de gasolina] / Válvula 1 del control de sincronización de la válvula de admisión [para autos con motor de gasolina] / Válvula 1 para el control de sincronización de la válvula de escape [para autos con motor de gasolina] / Válvula reguladora de presión de aceite [para autos con motor de gasolina] / Ventilador del radiador / Ajustador de leva de admisión cilindro 2 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 2 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de admisión cilindro 3 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 3 [para autos con motor de gasolina de 1.5 l] | |
| - | 7.5A | [para vehículos con motores diésel]: Resistencia de calentamiento para el sistema de ventilación del cárter del motor / Unidad de control de bujías de incandescencia | |
| - | 20A | [para autos con motor de gasolina]: Bobina de encendido 1, 2 y 3 con etapa de salida [para autos con motor de gasolina] / Bobina de encendido 4 con etapa de salida [para autos con motor de gasolina de 1.5 l] | |
| - | 15A | Bomba de vacío del sistema de frenos [para autos con motor de gasolina][para autos con motor de gasolina de 1.5 l] / Relé de la bomba de vacío [para autos con motor de gasolina de 1.5 l] | |
| - | 10A | Válvula de dosificación de combustible [para vehículos con motores diésel] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | Unidad de control para el monitoreo de la batería | |
| - | 10A | Relé del embrague electromagnético [para autos con motor de gasolina][para clase ambiental Euro 6 BG][para clase ambiental Euro 6 DG] | |
| - | 7.5A | Unidad de control ABS / Relé principal [para autos con motor de gasolina] / Relé de alimentación de corriente terminal 30 [para vehículos con motores diésel] / Unidad de control del motor | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Unidad de control ABS [Opcional] | |
| - | 60A | Unidad de control ABS [Opcional] | |
| - | 25A | Unidad de control ABS | |
| - | 40A | Elemento de calefacción para el sistema de precalentamiento del motor | |
| - | 50A | Ventilador del radiador | |
| - | 40A | Elemento de calefacción para el sistema de precalentamiento del motor | |
| - | 40A | Elemento de calefacción para el sistema de precalentamiento del motor | |
| - | Relé del embrague electromagnético [para autos con motores de gasolina] [para vehículos con clase ambiental Euro-6 DG] | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bomba de vacío [para autos con motor de gasolina de 1.5 l] | ||
| - | Relé de arranque 1 | ||
| - | Relé principal [para autos con motores de gasolina] | ||
| - | Relé de alimentación de corriente terminal 30 [para autos con motor diésel] | ||
| - | Relé de calefacción de alta potencia [para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [para autos con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [para autos con motor diésel] |

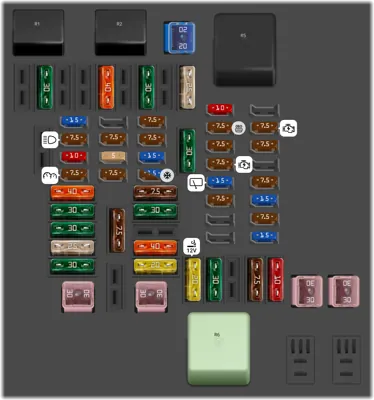

Caja de fusibles del habitáculo -SC- (hasta agosto de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé para el sistema de dosificación del agente reductor [para coches con motor diésel] | ||
| - | Relé de la bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] | ||
| - | No utilizado | ||
| - | No utilizado | ||
| - | Relé de alimentación de corriente terminal 15 | ||
| - | Relé de alimentación de corriente terminal 75x | ||
| 1 | 20A | Unidad de control de reconocimiento de remolque | |
| 3 | 30A | Unidad de control del paquete de audio digital | |
| 6 | 40A | Unidad de control de la red de a bordo | |
| 8 | 30A | Unidad de control del ventilador de aire de admisión | |
| 10 | 25A | Unidad de control de reconocimiento de remolque | |
| 12 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha] | |
| 13 | 7.5A | Interruptor giratorio de luces / Sensor de lluvia y luz / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] / Conector de diagnóstico | |
| 14 | 10A | Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] | |
| 15 | 7.5A | Unidad de control para el módulo de llamada de emergencia y unidad de comunicación [para vehículos con módulo de llamada de emergencia] / Tablero de instrumentos | |
| 16 | 40A | Unidad de control de la red de a bordo | |
| 17 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta del acompañante [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la izquierda] | |
| 18 | 30A | Unidad de control de la red de a bordo | |
| 19 | 25A | Unidad de control del sistema de información electrónica 1 | |
| 20 | 30A | Unidad de control de la red de a bordo | |
| 21 | 30A | Unidad de control para la calefacción del agente reductor | |
| 23 | 7.5A | Cámara de visión trasera | |
| 24 | 5A | Pantalla para la unidad de control, visualización e información delantera / Soporte para teléfono / Unidad de control de estabilización de transmisión y recepción / Unidad de CD | |
| 25 | 7.5A | Unidad de control de la electrónica de la columna de dirección [para vehículos con volante multifunción] | |
| 26 | 7.5A | Interfaz de diagnóstico del bus de datos | |
| 28 | 7.5A | Sensor de la alarma de seguridad | |
| 29 | 7.5A | Señal acústica de la alarma de seguridad | |
| 30 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] / Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda] | |
| 31 | 7.5A | Panel de control de calefacción/aire acondicionado | |
| 31 | 15A | Panel de control de calefacción/aire acondicionado [para coches con Climatronic] | |
| 32 | 7.5A | Interruptor de encendido y arranque [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 33 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del acompañante [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la derecha] | |
| 35 | 40A | Unidad de control de la red de a bordo | |
| 36 | 20A | Unidad de control de la red de a bordo | |
| 37 | 30A | Unidad de control de la calefacción de los asientos | |
| 38 | 30A | Unidad de control de la red de a bordo | |
| 39 | 10A | Unidad de control del control de crucero adaptativo / Unidad de control del sistema de asistencia al aparcamiento / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor | |
| 40 | 7.5A | Regulador de alcance de faros / Interruptor giratorio de luces / Módulo de interruptores 1 de la consola central / Interruptor de luces de reversa / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] / Faro delantero izquierdo [para vehículos con faros halógenos] / Faro delantero derecho [para vehículos con faros halógenos] / Conector de diagnóstico / Espejo retrovisor interior con atenuación automática | |
| 41 | 7.5A | Módulo de ajuste de los espejos exteriores | |
| 42 | 7.5A | Sensor de posición del pedal del embrague / Sensor de presión del circuito de refrigerante / Relé de arranque 1 / Relé de arranque 2 | |
| 43 | 15A | Relé de la bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] / Motor del limpiaparabrisas trasero / Resistencia de calefacción de la boquilla del lavaparabrisas izquierda / Resistencia de calefacción para la boquilla del lavaparabrisas derecha | |
| 44 | 7.5A | Módulo de interruptores 1 de la consola central / Unidad de control del airbag | |
| 48 | 7.5A | Unidad de control del bloqueo electrónico de la columna de dirección / Unidad de control del sistema de autorización de acceso y arranque | |
| 49 | 7.5A | Relé para el sistema de dosificación del agente reductor | |
| 51 | 7.5A | Toma de carga USB 1 / Toma de carga USB 2 | |
| 52 | 15A | Faro delantero derecho [para coches con faros LED] | |
| 53 | 7.5A | Pantalla selectora / Solenoide de interbloqueo de extracción de la llave de encendido [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 54 | 15A | Faro delantero izquierdo [para coches con faros LED] | |
| 55 | 20A | Encendedor de cigarrillos | |
| 56 | 30A | Panel de control de calefacción/aire acondicionado [para coches con calefacción manual] | |
| 58 | 7.5A | Bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] | |
| 59 | 10A | Unidad de control de la red de a bordo | |
| 60 | 30A | Unidad de control de reconocimiento de remolque | |
| 61 | 30A | Unidad de control de reconocimiento de remolque |
Caja de fusibles del habitáculo -SC- (desde septiembre de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé para el sistema de dosificación del agente reductor [para vehículos con motor diésel] | ||
| - | Relé de la bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos independiente] | ||
| - | No utilizado | ||
| - | No utilizado | ||
| - | Relé de alimentación de corriente terminal 15 | ||
| - | Relé de alimentación de corriente terminal 75x | ||
| 1 | 20A | Unidad de control para reconocimiento de remolque | |
| 2 | 7.5A | Cargador USB de teléfono celular (Universal Dock Station) | |
| 3 | 30A | Unidad de control del paquete de audio digital | |
| 6 | 40A | Unidad de control de la red de a bordo | |
| 8 | 30A | Unidad de control del ventilador de aire de entrada | |
| 10 | 25A | Unidad de control para reconocimiento de remolque | |
| 12 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha] | |
| 13 | 7.5A | Interruptor giratorio de luces / Sensor de lluvia y luz / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] / Conector de diagnóstico | |
| 14 | 10A | Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] | |
| 15 | 7.5A | Unidad de control para el módulo de llamada de emergencia y unidad de comunicación [para vehículos con módulo de llamada de emergencia] / Tablero de instrumentos | |
| 16 | 40A | Unidad de control de la red de a bordo | |
| 17 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta del acompañante [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la izquierda] | |
| 18 | 30A | Unidad de control de la red de a bordo | |
| 19 | 25A | Unidad de control del sistema de información electrónica 1 | |
| 20 | 30A | Unidad de control de la red de a bordo | |
| 21 | 30A | Unidad de control para la calefacción del agente reductor | |
| 23 | 7.5A | Cámara de visión trasera | |
| 24 | 5A | Unidad de control para lector de tarjetas con chip / Pantalla para unidad de control, pantalla e información frontal / Soporte para teléfono / Unidad de control de estabilización de transmisión y recepción / Unidad de CD | |
| 25 | 7.5A | Unidad de control de la electrónica de la columna de dirección [para vehículos con volante multifunción] | |
| 26 | 7.5A | Interfaz de diagnóstico del bus de datos | |
| 28 | 7.5A | Sensor de la alarma de seguridad | |
| 29 | 7.5A | Señal acústica de la alarma de seguridad | |
| 30 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] / Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda] | |
| 31 | 7.5A | Panel de control de calefacción/aire acondicionado | |
| 31 | 15A | Panel de control de calefacción/aire acondicionado [para vehículos con Climatronic] | |
| 32 | 7.5A | Interruptor de encendido y arranque [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 33 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del acompañante [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del acompañante [para vehículos con volante a la derecha] | |
| 35 | 40A | Unidad de control de la red de a bordo | |
| 36 | 20A | Unidad de control de la red de a bordo | |
| 37 | 30A | Unidad de control de la calefacción de los asientos | |
| 38 | 30A | Unidad de control de la red de a bordo | |
| 39 | 10A | Unidad de control del control de crucero adaptativo / Unidad de control del sistema de asistencia al aparcamiento / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor | |
| 40 | 7.5A | Regulador de alcance de faros / Interruptor giratorio de luces / Módulo de interruptores 1 de la consola central / Interruptor de luces de reversa / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifunción] / Faro delantero izquierdo [para vehículos con faros halógenos] / Faro delantero derecho [para vehículos con faros halógenos] / Conector de diagnóstico / Espejo retrovisor interior con atenuación automática | |
| 41 | 7.5A | Módulo de ajuste de espejos exteriores | |
| 42 | 7.5A | Sensor de posición del pedal de embrague / Sensor de presión del circuito de refrigerante / Relé de arranque 1 / Relé de arranque 2 | |
| 43 | 15A | Relé de la bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos independiente] / Motor del limpiaparabrisas trasero / Resistencia de calefacción de la boquilla de lavado izquierda / Resistencia de calefacción para la boquilla de lavado derecha | |
| 44 | 7.5A | Módulo de interruptores 1 de la consola central / Unidad de control del airbag | |
| 48 | 7.5A | Unidad de control del bloqueo electrónico de la columna de dirección / Unidad de control del sistema de autorización de acceso y arranque | |
| 49 | 7.5A | Relé para el sistema de dosificación del agente reductor | |
| 51 | 7.5A | Toma de carga USB 1 / Toma de carga USB 2 | |
| 52 | 15A | Faro delantero derecho [para vehículos con faros LED] | |
| 53 | 7.5A | Pantalla selectora / Solenoide de bloqueo de extracción de la llave de encendido [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 54 | 15A | Faro delantero izquierdo [para vehículos con faros LED] | |
| 55 | 20A | Encendedor de cigarrillos | |
| 56 | 30A | Panel de control de calefacción/aire acondicionado [para vehículos con calefacción manual] | |
| 58 | 7.5A | Bomba del lavaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos independiente] | |
| 59 | 10A | Unidad de control de la red de a bordo | |
| 60 | 30A | Unidad de control para reconocimiento de remolque | |
| 61 | 30A | Unidad de control para reconocimiento de remolque |
