Panel de fusibles del motor (SB) (hasta octubre de 2022)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Unidad de control del motor [para clase ambiental Euro 6 AP] | |
| - | 15A | Unidad de control del motor | |
| - | 7.5A | Bomba de enfriamiento de aire de carga | |
| - | 15A | Sonda lambda 1 después del neutralizador / Sonda lambda 1 antes del neutralizador | |
| - | 15A | Unidad de control de la bomba de combustible | |
| - | 10A | Sensor de nivel y temperatura de aceite / Válvula solenoide 1 adsorbedor / Válvula 1 del control de sincronización de válvulas de admisión / Válvula 1 para el control de sincronización de válvulas de escape / Válvula reguladora de presión de aceite / Ventilador del radiador / Ajustador de leva de admisión cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de admisión cilindro 3 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 3 [para coches con motor de gasolina de 1.5 l] | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida [para coches con motor de gasolina de 1.5 l] | |
| - | 15A | Bomba de vacío del sistema de frenos [para coches con motor de gasolina de 1.5 l] / Relé de bomba de vacío [para coches con motor de gasolina de 1.5 l] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | Unidad de control para monitoreo de batería | |
| - | 10A | Relé de embrague electromagnético [para clase ambiental Euro 6 BG][para clase ambiental Euro 6 DG] | |
| - | 7.5A | Unidad de control ABS / Relé principal / Unidad de control del motor | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Motor de arranque | |
| - | 40A | Unidad de control ABS [Opcional] | |
| - | 60A | Unidad de control ABS [Opcional] | |
| - | 25A | Unidad de control ABS | |
| - | 50A | Ventilador del radiador | |
| - | Relé de embrague electromagnético [para coches con motores de gasolina] [para vehículos con clase ambiental Euro-6 DG] | ||
| - | Relé de arranque 2 | ||
| - | Relé de bomba de vacío [para coches con motor de gasolina de 1.5 l] | ||
| - | Relé de arranque 1 | ||
| - | Relé principal [para coches con motores de gasolina] |
Caja de fusibles B -SB- (desde noviembre de 2022)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | [para clase ambiental Euro 6 AP] Unidad de control del motor | |
| - | 7.5A | Bomba de enfriamiento de aire de carga / Unidad de válvula de escape [para autos con motor de gasolina de 1.5 l][para clase ambiental Euro 6 AP][para clase ambiental Euro 6 AE] | |
| - | 15A | Sonda lambda 1 después del neutralizador / Sonda lambda 1 antes del neutralizador | |
| - | 15A | Unidad de control de la bomba de combustible | |
| - | 10A | Sensor de nivel y temperatura de aceite / Válvula solenoide 1 adsorbedor / Válvula 1 del control de tiempo de válvula de admisión / Válvula 1 para el control de tiempo de válvula de escape / Válvula reguladora de presión de aceite / Ventilador del radiador / Ajustador de leva de admisión cilindro 2 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 2 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de admisión cilindro 3 [para autos con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 3 [para autos con motor de gasolina de 1.5 l] / Módulo separador de aceite activo [para autos con motor de gasolina de 1.5 l][para clase ambiental Euro 6 AP][para clase ambiental Euro 6 AE] / Válvula 1 para ajustar el tiempo de las válvulas de admisión [para autos con motor de gasolina de 1.5 l][para clase ambiental Euro 6 AP][para clase ambiental Euro 6 AE] | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida [para autos con motor de gasolina de 1.5 l] | |
| - | 15A | Bomba de vacío del sistema de frenos [para autos con motor de gasolina de 1.5 l] / Relé de bomba de vacío [para autos con motor de gasolina de 1.5 l] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | Unidad de control para monitoreo de batería | |
| - | 10A | Relé de embrague electromagnético [para clase ambiental Euro 6 BG][para clase ambiental Euro 6 DG] | |
| - | 7.5A | Unidad de control ABS / Relé principal / Unidad de control del motor | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | [Opcional] Unidad de control ABS | |
| - | 60A | [Opcional] | |
| - | 25A | Unidad de control ABS | |
| - | 50A | Ventilador del radiador | |
| - | Relé de embrague electromagnético [para autos con motores de gasolina] [para vehículos con clase ambiental Euro-6 DG] | ||
| - | Relé de arrancador 2 | ||
| - | Relé de bomba de vacío [para autos con motor de gasolina de 1.5 l] | ||
| - | Relé de arrancador 1 | ||
| - | Relé principal [para autos con motores de gasolina] |

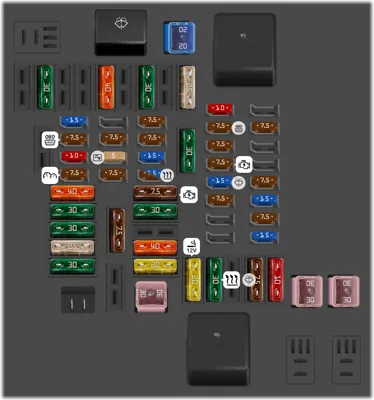

Panel de fusibles interior (SC) (hasta mayo de 2022)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba del limpiaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de suministro de energía terminal 75x | ||
| 1 | 20A | Unidad de control de reconocimiento de remolque | |
| 3 | 30A | Unidad de control del paquete de audio digital | |
| 6 | 40A | Unidad de control del suministro de energía a bordo | |
| 8 | 30A | Unidad de control del ventilador de aire de suministro | |
| 10 | 25A | Unidad de control de reconocimiento de remolque | |
| 12 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha] | |
| 13 | 7.5A | Interruptor de luz giratorio / Sensor de lluvia y luz / Unidad de control de electrónica de la columna de dirección [para vehículos sin volante multifuncional] / Conector de diagnóstico | |
| 14 | 10A | Unidad de control de electrónica de la columna de dirección [para vehículos sin volante multifuncional] | |
| 15 | 7.5A | Unidad de control para módulo de llamada de emergencia y unidad de comunicación [para vehículos con módulo de llamada de emergencia] / Tablero de instrumentos | |
| 16 | 40A | Unidad de control del suministro de energía a bordo | |
| 17 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta del pasajero delantero [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del pasajero delantero [para vehículos con volante a la izquierda] | |
| 18 | 30A | Unidad de control del suministro de energía a bordo | |
| 19 | 25A | Unidad de control del sistema de información electrónica 1 | |
| 20 | 30A | Unidad de control del suministro de energía a bordo | |
| 23 | 7.5A | Cámara de visión trasera | |
| 24 | 5A | Unidad de control para lector de tarjeta chip / Pantalla para unidad de control, visualización e información delantera / Soporte para teléfono / Unidad de control de estabilización de transmisión y recepción | |
| 25 | 7.5A | Unidad de control de electrónica de la columna de dirección [para vehículos con volante multifuncional] | |
| 26 | 7.5A | Interfaz de diagnóstico del bus de datos | |
| 28 | 7.5A | Sensor de alarma de seguridad | |
| 29 | 7.5A | Señal sonora de la alarma de seguridad | |
| 30 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] / Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda] | |
| 31 | 7.5A | Panel de control de calefacción/aire acondicionado | |
| 31 | 15A | Panel de control de calefacción/aire acondicionado [para coches con Climatronic] | |
| 32 | 7.5A | Interruptor de encendido y arranque [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 33 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del pasajero delantero [para vehículos con volante a la derecha] | |
| 35 | 40A | Unidad de control del suministro de energía a bordo | |
| 36 | 20A | Unidad de control del suministro de energía a bordo | |
| 37 | 30A | Unidad de control de calefacción de asientos | |
| 38 | 30A | Unidad de control del suministro de energía a bordo | |
| 39 | 10A | Unidad de control de control de crucero adaptativo / Unidad de control del sistema de asistencia de estacionamiento / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor | |
| 40 | 7.5A | Regulador de control de alcance de faros / Interruptor de luz giratorio / Módulo de interruptor 1 consola central / Interruptor de luz de reversa / Unidad de control de electrónica de la columna de dirección [para vehículos sin volante multifuncional] / Faro delantero izquierdo [para vehículos con faros halógenos] / Faro delantero derecho [para vehículos con faros halógenos] / Conector de diagnóstico / Espejo retrovisor interior con atenuación automática | |
| 41 | 7.5A | Módulo de ajuste de espejo exterior | |
| 42 | 7.5A | Sensor de posición del pedal del embrague / Sensor de presión del circuito de refrigerante / Relé de arranque 1 / Relé de arranque 2 | |
| 43 | 15A | Relé de la bomba del limpiaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] / Motor del limpiaparabrisas trasero / Resistor de calefacción de la boquilla del limpiador izquierdo / Resistor de calefacción para la boquilla del limpiador derecho | |
| 44 | 7.5A | Módulo de interruptor 1 consola central / Unidad de control del airbag | |
| 48 | 7.5A | Unidad de control de bloqueo electrónico de la columna de dirección / Unidad de control del sistema de autorización de acceso y arranque | |
| 51 | 7.5A | Toma de carga USB 1 / Toma de carga USB 2 | |
| 52 | 15A | Faro delantero derecho [para coches con faros LED] | |
| 53 | 7.5A | Pantalla de selector / Solenoide de bloqueo de extracción de llave de encendido [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 54 | 15A | Faro delantero izquierdo [para coches con faros LED] | |
| 55 | 20A | Encendedor de cigarrillos | |
| 56 | 30A | Panel de control de calefacción/aire acondicionado [para coches con calefacción manual] | |
| 58 | 7.5A | Bomba del limpiaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] | |
| 59 | 10A | Unidad de control del suministro de energía a bordo | |
| 60 | 30A | Unidad de control de reconocimiento de remolque | |
| 61 | 30A | Unidad de control de reconocimiento de remolque |

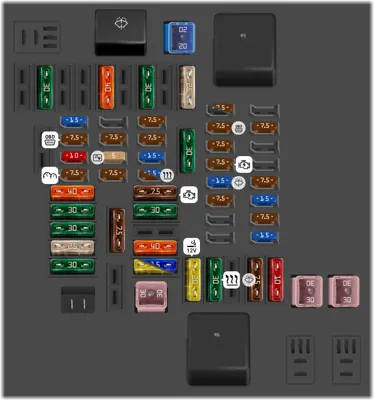

Caja de fusibles C -SC- (desde junio de 2022)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba del limpiaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de suministro de energía terminal 75x | ||
| 1 | 20A | Unidad de control de reconocimiento de remolque | |
| 3 | 30A | Unidad de control del paquete de audio digital | |
| 6 | 40A | Unidad de control del suministro de energía a bordo | |
| 8 | 30A | Unidad de control del ventilador de aire de suministro | |
| 10 | 25A | Unidad de control de reconocimiento de remolque | |
| 12 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha] | |
| 13 | 7.5A | Interruptor de luz giratorio / Sensor de lluvia y luz / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifuncional] / Conector de diagnóstico | |
| 14 | 10A | Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifuncional] | |
| 15 | 7.5A | Unidad de control para módulo de llamada de emergencia y unidad de comunicación [para vehículos con módulo de llamada de emergencia] / Tablero de instrumentos | |
| 16 | 40A | Unidad de control del suministro de energía a bordo | |
| 17 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta del pasajero delantero [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del pasajero delantero [para vehículos con volante a la izquierda] | |
| 18 | 30A | Unidad de control del suministro de energía a bordo | |
| 19 | 25A | Unidad de control del sistema de información electrónica 1 | |
| 20 | 30A | Unidad de control del suministro de energía a bordo | |
| 23 | 7.5A | Cámara de visión trasera | |
| 24 | 5A | Unidad de control para lector de tarjeta chip / Pantalla para unidad de control, visualización e información delantera / Soporte para teléfono / Unidad de control de estabilización de transmisión y recepción / Toma de carga USB 1 | |
| 25 | 7.5A | Unidad de control de la electrónica de la columna de dirección [para vehículos con volante multifuncional] | |
| 26 | 7.5A | Interfaz de diagnóstico del bus de datos | |
| 28 | 7.5A | Sensor de alarma de seguridad | |
| 29 | 7.5A | Señal sonora de la alarma de seguridad | |
| 30 | 15A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] / Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda] | |
| 31 | 7.5A | Panel de control de calefacción/aire acondicionado | |
| 31 | 15A | [para coches con Climatronic] | |
| 32 | 7.5A | Interruptor de encendido y arranque [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 33 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del pasajero delantero [para vehículos con volante a la derecha] | |
| 35 | 40A | Unidad de control del suministro de energía a bordo | |
| 36 | 20A | [Opcional] Unidad de control del suministro de energía a bordo | |
| 36 | 15A | [Opcional] | |
| 37 | 30A | Unidad de control de calefacción de asientos | |
| 38 | 30A | Unidad de control del suministro de energía a bordo | |
| 39 | 1A | [para vehículos sin una interfaz de diagnóstico de bus de datos separada] Unidad de control de control de crucero adaptativo | |
| 39 | 7.5A | [Opcional] Unidad de control del sistema de asistencia de estacionamiento / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor | |
| 40 | 7.5A | Regulador de control de alcance de faros / Interruptor de luz giratorio / Módulo de interruptor 1 consola central / Interruptor de luz de reversa / Unidad de control de la electrónica de la columna de dirección [para vehículos sin volante multifuncional] / Faro delantero izquierdo [para vehículos con faros halógenos] / Faro delantero derecho [para vehículos con faros halógenos] / Conector de diagnóstico / Espejo retrovisor interior con atenuación automática | |
| 41 | 7.5A | Módulo de ajuste de espejo exterior | |
| 42 | 7.5A | Sensor de posición del pedal del embrague / Sensor de presión del circuito de refrigerante / Relé de arranque 1 / Relé de arranque 2 | |
| 43 | 15A | Relé de la bomba del limpiaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] / Motor del limpiaparabrisas trasero / Resistencia de calefacción de la boquilla del limpiador izquierdo / Resistencia de calefacción para la boquilla del limpiador derecho | |
| 44 | 7.5A | Módulo de interruptor 1 consola central / Unidad de control del airbag | |
| 48 | 7.5A | Unidad de control de bloqueo electrónico de la columna de dirección / Unidad de control del sistema de autorización de acceso y arranque | |
| 51 | 7.5A | Toma de carga USB 2 | |
| 52 | 15A | Faro delantero derecho [para coches con faros LED] | |
| 53 | 7.5A | Pantalla de selector / Solenoide de bloqueo de extracción de llave de encendido [para vehículos sin sistema de autorización de acceso y arranque del motor] | |
| 54 | 15A | Faro delantero izquierdo [para coches con faros LED] | |
| 55 | 20A | Encendedor de cigarrillos | |
| 56 | 30A | Panel de control de calefacción/aire acondicionado [para coches con calefacción manual] | |
| 58 | 7.5A | Bomba del limpiaparabrisas [para vehículos sin una interfaz de diagnóstico de bus de datos separada] | |
| 59 | 10A | Unidad de control del suministro de energía a bordo | |
| 60 | 30A | Unidad de control de reconocimiento de remolque | |
| 61 | 30A | Unidad de control de reconocimiento de remolque |
