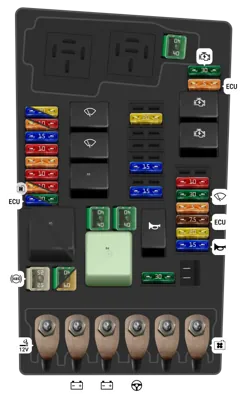

Panel de fusibles del motor (desde noviembre de 2017)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | [para vehículos con sistema de protección de peatones ampliado] Unidad de control ABS / Bomba hidráulica ABS | |
| - | 60A | [para vehículos con sistema de protección de peatones predictivo y ampliado] | |
| - | 15A | [para autos con motor de gasolina] Unidad de control del motor | |
| - | 30A | [para vehículos con motores diésel] | |
| - | 5A | [para vehículos con motores diésel] Ventilador del radiador [Opcional] / Sensor de nivel y temperatura de aceite / Relé de calefacción de alta potencia / Relé de calefacción de baja potencia [para vehículos con motores diésel][Opcional] / Bujía de precalentamiento 1 [para vehículos con motores diésel] / Bujía de precalentamiento 3 [para vehículos con motores diésel] / Válvula 1 para el control de sincronización de la válvula de escape / Válvula 1 del control de sincronización de la válvula de admisión / Ajustador de leva de entrada cilindro 2 / Ajustador de leva de escape cilindro 2 / Ajustador de leva de entrada cilindro 3 / Ajustador de leva de escape cilindro 3 / Válvula solenoide de limitación de presión de sobrealimentación [Opcional] / Válvula 1 para el control de sincronización de la válvula de admisión / Válvula solenoide 1 del adsorbedor / Válvula reguladora de presión de aceite [para autos con motor de gasolina][Opcional] | |
| - | 10A | [para autos con motor de gasolina] | |
| - | 10A | Regulador de presión de combustible [para vehículos con motores diésel][Opcional] / Válvula de dosificación de combustible [para vehículos con motores diésel][Opcional] / Relé de alimentación de la electrónica del motor [para autos con motor de gasolina][Opcional] | |
| - | 5A | Interruptor de luz de freno | |
| - | 10A | [para vehículos con motores diésel] Bomba de refrigeración del aire de carga / Válvula del circuito de refrigerante de la caja de cambios / Válvula de derivación del turbocompresor / Válvula de aleta del colector de admisión / Válvula de control de la boquilla de refrigeración del pistón / Válvula del circuito de refrigerante de la culata [para vehículos con motores diésel][Opcional] / Sensor de presión de aceite / Bomba de circulación del calentador [Opcional] / Unidad de aleta de escape [para autos con motor de gasolina de 1.5 l] / Válvula de corte de refrigerante [para autos con motor de gasolina][Opcional] / Válvula reguladora de presión de aceite [para vehículos con motores diésel][Opcional] | |
| - | 15A | Sonda Lambda 1 antes del neutralizador [Opcional] / Unidad de control del sensor de NOx [Opcional] / Unidad de control 2 sensores de NOx [Opcional] / Sonda Lambda 1 después del neutralizador [Opcional] | |
| - | 5A | [para vehículos con motores diésel] Unidad de control de bujías de precalentamiento [para vehículos con motores diésel][Opcional] / Resistencia de calefacción para el sistema de ventilación del cárter del motor / Módulo del medidor de flujo de aire / Bobina de encendido 4 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 1 con etapa de salida / Válvula solenoide 1 del adsorbedor / Válvula 1 para el control de sincronización de la válvula de escape / Válvula 1 del control de sincronización de la válvula de admisión | |
| - | 10A | [para autos con motor de gasolina] | |
| - | 15A | [para autos con motor de gasolina] Unidad de control de la bomba de combustible | |
| - | 20A | [para vehículos con motores diésel] | |
| - | 40A | [para vehículos con motores diésel] Elemento calefactor para el calentador de aire adicional | |
| - | 40A | [para vehículos con motores diésel] Elemento calefactor para el calentador de aire adicional | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 15A | Relé de la bocina | |
| - | 20A | [para autos con motor de gasolina] Relé de alimentación de la electrónica del motor [para autos con motor de gasolina][Opcional] | |
| - | 7.5A | Unidad de control del motor / Unidad de control ABS | |
| - | 5A | Unidad de control para el monitoreo de la batería | |
| - | 30A | Relé 1 del motor del limpiaparabrisas / Relé 2 del motor del limpiaparabrisas | |
| - | 10A | Sirena de alarma | |
| - | 5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Elemento calefactor para el calentador de aire adicional | |
| - | 15A | Bomba de vacío del sistema de frenos | |
| - | 15A | Bomba hidráulica adicional 1 para el aceite de la caja de cambios | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [para autos con motor diésel] | ||
| - | Relé principal [para autos con motores de gasolina] | ||
| - | Relé de alimentación terminal 30 [para autos con motor diésel] | ||
| - | Unidad de control de bujías de precalentamiento [para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [para autos con motor diésel] | ||
| - | Relé de alimentación de la electrónica del motor [para autos con motor de gasolina de 2.0l] | ||
| - | Relé 1 del motor del limpiaparabrisas | ||
| - | Relé 2 del motor del limpiaparabrisas | ||
| - | Caja de fusibles C: Fusibles 4 al 14, 22, 31, 38 al 42, 53 en la caja de fusibles C / Relé de alimentación terminal 15 / Relé de toma de corriente | ||
| - | Generador | ||
| - | Batería | ||
| - | Unidad de control de la dirección asistida | ||
| - | Caja de fusibles C: Fusibles 1 al 3, 15 al 30, 43 al 46, 50 al 52 en la caja de fusibles C | ||
| - | Ventilador del radiador |

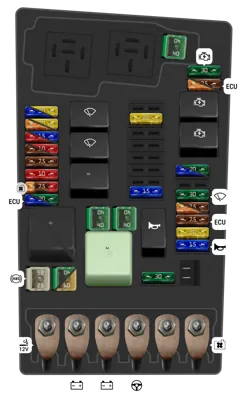

Panel de fusibles del motor (desde julio de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | [para vehículos con sistema ampliado de protección de peatones] Unidad de control ABS / Bomba hidráulica ABS | |
| - | 60A | [para vehículos con sistema de protección de peatones predictivo y ampliado] | |
| - | 15A | [para autos con motor de gasolina] Unidad de control del motor | |
| - | 30A | [para vehículos con motores diésel] | |
| - | 5A | [para vehículos con motores diésel] Ventilador del radiador [Opcional] / Sensor de nivel y temperatura de aceite / Relé de la bomba de vacío [Opcional][para autos con motor de gasolina de 1.5 l] / Relé de calefacción de alta potencia / Relé de calefacción de baja potencia [para vehículos con motores diésel][Opcional] / Bujía de precalentamiento 1 [para vehículos con motores diésel] / Bujía de precalentamiento 3 [para vehículos con motores diésel] / Válvula 1 para el control de sincronización de la válvula de escape / Válvula 1 del control de sincronización de la válvula de admisión / Ajustador de leva de admisión cilindro 2 / Ajustador de leva de escape cilindro 2 / Ajustador de leva de admisión cilindro 3 / Ajustador de leva de escape cilindro 3 / Válvula solenoide de limitación de presión de sobrealimentación [Opcional] / Válvula 1 para el control de sincronización de la válvula de admisión / Válvula solenoide 1 del adsorbedor / Válvula reguladora de presión de aceite [para autos con motor de gasolina][Opcional] | |
| - | 7.5A | [para vehículos con motores diésel][para vehículos con clase ambiental EU6 AG/H/I] | |
| - | 10A | [para autos con motor de gasolina] | |
| - | 10A | Regulador de presión de combustible [para vehículos con motores diésel][Opcional] / Válvula de dosificación de combustible [para vehículos con motores diésel][Opcional] / Relé de alimentación de la electrónica del motor [para autos con motor de gasolina][Opcional] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | [para vehículos con motor de gasolina de 2.0 l][para vehículos con tracción total] Bomba de refrigeración del aire de carga / Resistencia de calefacción para el sistema de ventilación del cárter del motor / Válvula del circuito de refrigerante de la caja de cambios / Válvula de derivación del turbocompresor / Válvula de mariposa del colector de admisión / Válvula de control de la boquilla de refrigeración del pistón / Válvula del circuito de refrigerante de la culata [para vehículos con motores diésel][Opcional] / Sensor de presión de aceite / Bomba de circulación del calentador [Opcional] / Unidad de aleta de escape [para autos con motor de gasolina de 1.5 l] / Válvula de corte de refrigerante [para autos con motor de gasolina][Opcional] / Válvula reguladora de presión de aceite [para vehículos con motores diésel][Opcional] | |
| - | 10A | [para autos con motor de gasolina de 1.5 l][para vehículos con motor de gasolina de 1.0 l] Sonda Lambda 1 antes del neutralizador [Opcional] / Unidad de control del sensor de NOx [Opcional] / Unidad de control 2 de sensores de NOx [Opcional] / Sonda Lambda 1 después del neutralizador [Opcional] | |
| - | 5A | [para vehículos con motores diésel] Unidad de control de bujías de precalentamiento [para vehículos con motores diésel][Opcional] / Módulo del medidor de flujo de aire / Bobina de encendido 4 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 1 con etapa de salida / Válvula solenoide 1 del adsorbedor / Válvula 1 para el control de sincronización de la válvula de escape / Válvula 1 del control de sincronización de la válvula de admisión | |
| - | 20A | [para autos con motor de gasolina] | |
| - | 15A | [para autos con motor de gasolina] Unidad de control de la bomba de combustible | |
| - | 20A | [para vehículos con motores diésel] | |
| - | 40A | [para vehículos con motores diésel] Elemento calefaccionado para el calentador de aire adicional | |
| - | 40A | [para vehículos con motores diésel] Elemento calefaccionado para el calentador de aire adicional | |
| - | 30A | Bomba hidráulica adicional 1 para el aceite de la caja de cambios | |
| - | 15A | Relé de la bocina | |
| - | 20A | [para autos con motor de gasolina] Relé de alimentación de la electrónica del motor [para autos con motor de gasolina][Opcional] | |
| - | 7.5A | Unidad de control del motor / Unidad de control ABS | |
| - | 5A | [para vehículos con motor diésel de 2.0 l] Unidad de control para el monitoreo de la batería | |
| - | 30A | Relé 1 del motor del limpiaparabrisas / Relé 2 del motor del limpiaparabrisas | |
| - | 15A | [para vehículos con caja de cambios DSG 0GC] Unidad mecatrónica de la caja de cambios DSG | |
| - | 30A | [para vehículos con caja de cambios DSG 0CW] | |
| - | 5A | [para vehículos con motor diésel de 2.0 l] Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Elemento calefaccionado para el calentador de aire adicional | |
| - | 15A | Bomba de vacío del sistema de frenos | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [para autos con motor diésel] | ||
| - | Relé principal [para autos con motores de gasolina] | ||
| - | Relé de alimentación terminal 30 [para autos con motor diésel] | ||
| - | Unidad de control de bujías de precalentamiento [para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [para autos con motor diésel] | ||
| - | Relé de alimentación de la electrónica del motor [para autos con motor de gasolina de 2.01] | ||
| - | Relé 1 del motor del limpiaparabrisas | ||
| - | Relé 2 del motor del limpiaparabrisas | ||
| - | Caja de fusibles C: Fusibles 4 al 14, 22, 31, 38 al 42, 53 en la caja de fusibles C / Relé de alimentación terminal 15 / Relé de toma de corriente | ||
| - | Generador | ||
| - | Batería | ||
| - | Unidad de control de la dirección asistida | ||
| - | Caja de fusibles C: Fusibles 1 al 3, 15 al 30, 43 al 46, 50 al 52 en la caja de fusibles C | ||
| - | Ventilador del radiador |

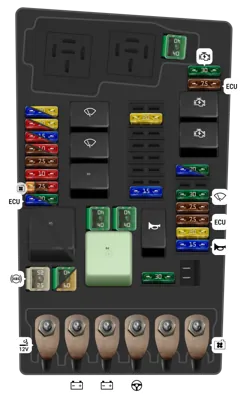

Caja de fusibles en el motor (desde noviembre de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | [para vehículos con sistema de protección de peatones ampliado] Unidad de control ABS / Bomba hidráulica ABS | |
| - | 60A | [para vehículos con sistema de protección de peatones predictivo y ampliado] | |
| - | 15A | [para autos con motor de gasolina] Unidad de control del motor | |
| - | 30A | [para vehículos con motores diésel] | |
| - | 5A | [para vehículos con motores diésel] Ventilador del radiador [Opcional] / Sensor de nivel y temperatura de aceite / Relé de la bomba de vacío [Opcional][para autos con motor de gasolina de 1.5 l] / Relé de calefacción de alta potencia / Relé de calefacción de baja potencia [para vehículos con motores diésel][Opcional] / Bujía de precalentamiento 1 [para vehículos con motores diésel] / Bujía de precalentamiento 3 [para vehículos con motores diésel] / Válvula 1 para el control de sincronización de la válvula de escape / Válvula 1 del control de sincronización de la válvula de admisión / Ajustador de leva de entrada cilindro 2 / Ajustador de leva de escape cilindro 2 / Ajustador de leva de entrada cilindro 3 / Ajustador de leva de escape cilindro 3 / Válvula solenoide de limitación de presión de sobrealimentación [Opcional] / Válvula 1 para el control de sincronización de la válvula de admisión / Válvula solenoide 1 del adsorbedor / Válvula reguladora de presión de aceite [para autos con motor de gasolina][Opcional] | |
| - | 7.5A | [para vehículos con motores diésel][para vehículos con clase ambiental EU6 AG/H/I] | |
| - | 10A | [para autos con motor de gasolina] | |
| - | 10A | Regulador de presión de combustible [para vehículos con motores diésel][Opcional] / Válvula de dosificación de combustible [para vehículos con motores diésel][Opcional] / Relé de alimentación de la electrónica del motor [para autos con motor de gasolina][Opcional] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | [para vehículos con motor de gasolina de 2.0 l][para vehículos con tracción total] Bomba de refrigeración del aire de carga / Resistencia de calefacción para el sistema de ventilación del cárter del motor / Válvula del circuito de refrigerante de la caja de cambios / Válvula de derivación del turbocompresor / Válvula de mariposa del colector de admisión / Válvula de control de la boquilla de refrigeración del pistón / Válvula del circuito de refrigerante de la culata [para vehículos con motores diésel][Opcional] / Sensor de presión de aceite / Bomba de circulación del calentador [Opcional] / Unidad de aleta de escape [para autos con motor de gasolina de 1.5 l] / Válvula de cierre de refrigerante [para autos con motor de gasolina][Opcional] / Válvula reguladora de presión de aceite [para vehículos con motores diésel][Opcional] | |
| - | 10A | [para autos con motor de gasolina de 1.5 l][para vehículos con motor de gasolina de 1.0 l] Sonda Lambda 1 antes del neutralizador [Opcional] / Unidad de control del sensor de NOx [Opcional] / Unidad de control 2 sensores de NOx [Opcional] / Sonda Lambda 1 después del neutralizador [Opcional] | |
| - | 10A | [para vehículos con motores diésel] Unidad de control de bujías de precalentamiento [para vehículos con motores diésel][Opcional] / Módulo del medidor de flujo de aire / Bobina de encendido 4 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 1 con etapa de salida / Válvula solenoide 1 del adsorbedor / Válvula 1 para el control de sincronización de la válvula de escape / Válvula 1 del control de sincronización de la válvula de admisión | |
| - | 20A | [para autos con motor de gasolina] | |
| - | 15A | [para autos con motor de gasolina] Unidad de control de la bomba de combustible | |
| - | 20A | [para vehículos con motores diésel] | |
| - | 40A | [para vehículos con motores diésel] Elemento calefaccionado para el calentador de aire adicional | |
| - | 40A | [para vehículos con motores diésel] Elemento calefaccionado para el calentador de aire adicional | |
| - | 30A | Bomba hidráulica adicional 1 para el aceite de la caja de cambios | |
| - | 15A | Relé de la bocina | |
| - | 20A | [para autos con motor de gasolina] Relé de alimentación de la electrónica del motor [para autos con motor de gasolina][Opcional] | |
| - | 7.5A | Unidad de control del motor / Unidad de control ABS | |
| - | 7.5A | Unidad de control para el monitoreo de la batería | |
| - | 30A | Relé 1 del motor del limpiaparabrisas / Relé 2 del motor del limpiaparabrisas | |
| - | 15A | [para vehículos con caja de cambios DSG 0GC] Unidad mecatrónica de la caja de cambios DSG | |
| - | 30A | [para vehículos con caja de cambios DSG 0CW] | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Elemento calefaccionado para el calentador de aire adicional | |
| - | 15A | Bomba de vacío del sistema de frenos | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [para autos con motor diésel] | ||
| - | Relé principal [para autos con motores de gasolina] | ||
| - | Relé de alimentación terminal 30 [para autos con motor diésel] | ||
| - | Unidad de control de bujías de precalentamiento [para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [para autos con motor diésel] | ||
| - | Relé de alimentación de la electrónica del motor [para autos con motor de gasolina de 2.01] | ||
| - | Relé 1 del motor del limpiaparabrisas | ||
| - | Relé 2 del motor del limpiaparabrisas | ||
| - | Caja de fusibles C: Fusibles 4 al 14, 22, 31, 38 al 42, 53 en la caja de fusibles C / Relé de alimentación terminal 15 / Relé de toma de corriente | ||
| - | Generador | ||
| - | Batería | ||
| - | Unidad de control de la dirección asistida | ||
| - | Caja de fusibles C: Fusibles 1 al 3, 15 al 30, 43 al 46, 50 al 52 en la caja de fusibles C | ||
| - | Ventilador del radiador |

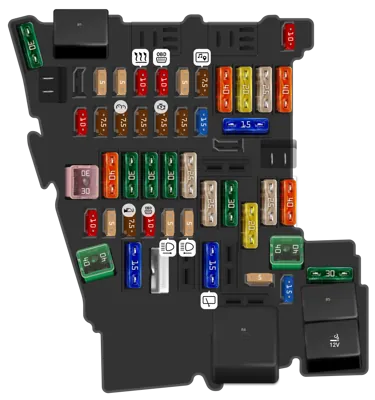

Panel de fusibles interior (hasta junio de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para la calefacción del agente reductor | |
| - | 10A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Selector | |
| - | 10A | Panel de control de calefacción/aire acondicionado / Receptor de señal de radio para el calentador de líquido adicional / Relé de calefacción de la luneta trasera | |
| - | 10A | Interruptor de luz giratorio / Botón del freno de estacionamiento electromecánico / Sensor de lluvia y luz / Conector de diagnóstico / Sensor de alarma de seguridad / Controlador de selección de perfil de conducción / Unidad de control para luz adaptativa y regulación del alcance de los faros | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad de control, visualización e información frontal / Unidad de CD | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control del sistema de información electrónica 1 | |
| - | 25A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha] | |
| - | 40A | Unidad de control del ventilador de aire de entrada | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Unidad de control de estabilización de transmisión y recepción / Compartimento de almacenamiento con interfaz para teléfono móvil / Divisor USB | |
| - | 7.5A | Tablero de instrumentos / Unidad de control para el módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Manija de la tapa del maletero | |
| - | 7.5A | Interfaz para el sistema de autorización de acceso y arranque | |
| - | 7.5A | Relé para el sistema de dosificación del agente reductor | |
| - | 15A | Unidad de control de tracción total | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la puerta del conductor | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 10A | Cámara frontal para sistemas de asistencia al conductor / Unidad de control de control de crucero adaptativo / Unidad de control del sistema de asistencia al estacionamiento | |
| - | 5A | Unidad de control del airbag | |
| - | 7.5A | Espejo retrovisor interior / Relé de toma de corriente / Interruptor de luces de reversa / Sensor de presión del circuito de refrigerante / Sensor de calidad del aire / Botón del freno de estacionamiento electromecánico | |
| - | 10A | Conector de diagnóstico | |
| - | 5A | Faro delantero derecho | |
| - | 5A | Faro delantero izquierdo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del acompañante | |
| - | 20A | Toma de corriente 2 12V / Toma de corriente 3 12 V | |
| - | 25A | Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 40A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 5A | Sensor de posición del pedal del embrague | |
| - | 40A | Unidad de control de la tapa trasera | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación del agente reductor [para vehículos con motor diésel] | ||
| - | Relé de alimentación del terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |

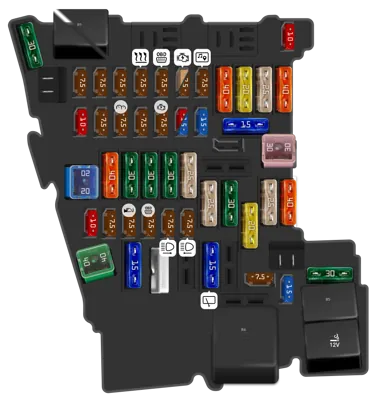

Panel de fusibles interior (desde julio de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para la calefacción del agente reductor | |
| - | 10A | Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos | |
| - | 7.5A | Selector | |
| - | 7.5A | Panel de control de calefacción/aire acondicionado / Receptor de señal de radio para el calentador de líquido adicional / Relé de calefacción de la luneta trasera | |
| - | 7.5A | Interruptor giratorio de luces / Botón del freno de estacionamiento electromecánico / Sensor de lluvia y luz / Conector de diagnóstico / Sensor de alarma de seguridad / Controlador de selección de perfil de conducción / Unidad de control para luz adaptativa y control de alcance de faros | |
| - | 5A | [para vehículos con control remoto de cierre centralizado] Unidad de control de la electrónica de la columna de dirección / Interruptor de encendido y arranque | |
| - | 7.5A | [para vehículos con sistema de autorización de acceso y arranque del motor] | |
| - | 7.5A | Pantalla para la unidad de control, visualización e información frontal / Unidad de CD | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control del sistema de información electrónica 1 | |
| - | 25A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha] | |
| - | 40A | Unidad de control del ventilador de aire de admisión | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Unidad de control de estabilización de transmisión y recepción / Compartimento de almacenamiento con interfaz de teléfono móvil / Divisor USB | |
| - | 7.5A | tablero de instrumentos / Unidad de control para el módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Manija de la tapa del maletero | |
| - | 7.5A | Interfaz para el sistema de autorización de acceso y arranque | |
| - | 10A | [para vehículos con motores diésel] Relé para el sistema de dosificación del agente reductor | |
| - | 15A | [Opcional] Bomba de vacío del sistema de frenos [Opcional] | |
| - | 15A | Unidad de control de tracción total | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la puerta del conductor | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la tapa trasera | |
| - | 10A | Cámara frontal para sistemas de asistencia al conductor / Unidad de control de control de crucero adaptativo / Unidad de control del sistema de asistencia de estacionamiento / Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2 | |
| - | 7.5A | Unidad de control de airbag | |
| - | 7.5A | Espejo retrovisor interior / Relé de toma de corriente / Interruptor de luces de reversa / Sensor de presión del circuito de refrigerante / Sensor de calidad del aire / Botón del freno de estacionamiento electromecánico | |
| - | 7.5A | Conector de diagnóstico | |
| - | 7.5A | Faro delantero derecho | |
| - | 7.5A | Faro delantero izquierdo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero | |
| - | 20A | toma de corriente 2 12V / toma de corriente 3 12 V | |
| - | 25A | Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 40A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Sensor de posición del pedal del embrague | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación del agente reductor [para coches con motor diésel] | ||
| - | Relé de la bomba de vacío [para coches con motor de gasolina de 1.5L] [según la configuración] [hasta julio de 2018 ver Ubicaciones de instalación: parte delantera del vehículo] | ||
| - | Relé de alimentación de corriente terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |

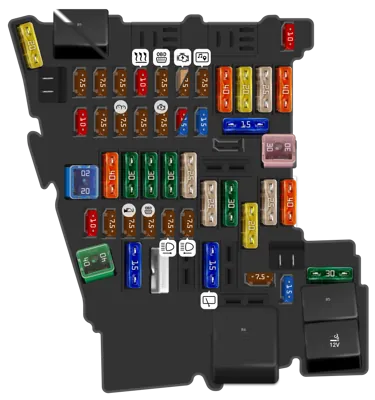

Panel de fusibles interior (desde noviembre de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Unidad de control para la calefacción del agente reductor | |
| - | 10A | Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos | |
| - | 7.5A | Selector | |
| - | 10A | Panel de control de calefacción/aire acondicionado / Receptor de señal de radio para el calentador de líquido adicional / Relé de calefacción de la luneta trasera | |
| - | 7.5A | Interruptor giratorio de luces / Botón del freno de estacionamiento electromecánico / Sensor de lluvia y luz / Conector de diagnóstico / Sensor de alarma de seguridad / Controlador de selección de perfil de conducción / Unidad de control para luz adaptativa y control de alcance de faros | |
| - | 5A | [para vehículos con control remoto de cierre centralizado] Unidad de control de la electrónica de la columna de dirección / Interruptor de encendido y arranque | |
| - | 7.5A | [para vehículos con sistema de autorización de acceso y arranque del motor] | |
| - | 7.5A | Pantalla para unidad de control, pantalla e información frontal / Unidad de CD | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control del sistema de información electrónica 1 | |
| - | 25A | Cinturón de seguridad delantero izquierdo [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero derecho [para vehículos con volante a la derecha] | |
| - | 40A | Unidad de control del ventilador de aire de suministro | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Unidad de control de estabilización de transmisión y recepción / Compartimento de almacenamiento con interfaz para teléfono móvil / Divisor USB | |
| - | 7.5A | Tablero de instrumentos / Unidad de control para el módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Manija de la tapa del maletero | |
| - | 7.5A | Interfaz para el sistema de autorización de acceso y arranque | |
| - | 10A | [para vehículos con motores diésel] Relé para el sistema de dosificación del agente reductor | |
| - | 15A | [Opcional] Bomba de vacío del sistema de frenos [Opcional] | |
| - | 15A | Unidad de control de tracción total | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la puerta del conductor | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la tapa trasera | |
| - | 10A | Cámara frontal para sistemas de asistencia al conductor / Unidad de control de control de crucero adaptativo / Unidad de control del sistema de asistencia de estacionamiento / Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2 | |
| - | 7.5A | Unidad de control de airbag | |
| - | 7.5A | Espejo retrovisor interior / Relé de toma de corriente / Interruptor de luces de reversa / Sensor de presión del circuito de refrigerante / Sensor de calidad del aire / Botón del freno de estacionamiento electromecánico | |
| - | 7.5A | Conector de diagnóstico | |
| - | 7.5A | Faro delantero derecho | |
| - | 7.5A | Faro delantero izquierdo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero | |
| - | 20A | Toma de corriente 2 12V / Toma de corriente 3 12 V | |
| - | 25A | Cinturón de seguridad delantero derecho [para vehículos con volante a la izquierda] / Cinturón de seguridad delantero izquierdo [para vehículos con volante a la derecha] | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 40A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Sensor de posición del pedal del embrague | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación del agente reductor [para autos con motor diésel] | ||
| - | Relé de la bomba de vacío [para autos con motor de gasolina de 1.5L] [según la configuración] [hasta julio de 2018 ver Ubicaciones de instalación: parte delantera del vehículo] | ||
| - | Relé de alimentación de corriente terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |
