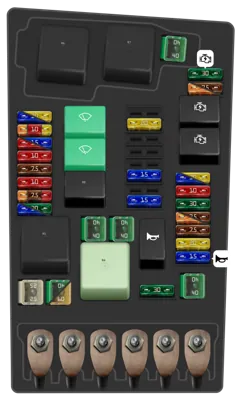

Compartimento del motor

N°	A	Descripción
-	25A	Unidad de control ABS
-	40A	Unidad de control ABS Bomba hidráulica ABS
-	60A	Unidad de control ABS Bomba hidráulica ABS
-	15A	Unidad de control del motor J623
-	30A	Unidad de control del motor J623-
-	5A	Ventilador del radiador Sensor de nivel de aceite y temperatura del aceite Relé de alta salida de calor Relé de baja salida de calor [diésel] Bujía de precalentamiento 1 [diésel] Bujía de precalentamiento 3 [diésel] Válvula de control del árbol de levas de escape 1 Válvula de control del árbol de levas 1 Actuador de leva de admisión para cilindro 2 Actuador de leva de escape para cilindro 2 Actuador de leva de admisión para cilindro 3 Actuador de leva de escape para cilindro 3 Válvula solenoide de control de presión de carga Válvula de control del árbol de levas de admisión 1 Válvula solenoide del filtro de carbón activado 1 Válvula para control de presión de aceite [gasolina]
-	7.5A	Ventilador del radiador Sensor de nivel de aceite y temperatura del aceite Relé de alta salida de calor Relé de baja salida de calor [diésel] Bujía de precalentamiento 1 [diésel] Bujía de precalentamiento 3 [diésel] Válvula de control del árbol de levas de escape 1 Válvula de control del árbol de levas 1 Actuador de leva de admisión para cilindro 2 Actuador de leva de escape para cilindro 2 Actuador de leva de admisión para cilindro 3 Actuador de leva de escape para cilindro 3 Válvula solenoide de control de presión de carga Válvula de control del árbol de levas de admisión 1 Válvula solenoide del filtro de carbón activado 1 Válvula para control de presión de aceite [gasolina]
-	10A	Ventilador del radiador Sensor de nivel de aceite y temperatura del aceite Relé de alta salida de calor Relé de baja salida de calor [diésel] Bujía de precalentamiento 1 [diésel] Bujía de precalentamiento 3 [diésel] Válvula de control del árbol de levas de escape 1 Válvula de control del árbol de levas 1 Actuador de leva de admisión para cilindro 2 Actuador de leva de escape para cilindro 2 Actuador de leva de admisión para cilindro 3 Actuador de leva de escape para cilindro 3 Válvula solenoide de control de presión de carga Válvula de control del árbol de levas de admisión 1 Válvula solenoide del filtro de carbón activado 1 Válvula para control de presión de aceite [gasolina]
-	10A	Válvula reguladora de presión de combustible [diésel] Válvula de medición de combustible [diésel] Relé de suministro de corriente a componentes del motor [gasolina]
-	7.5A	Sensor de luz de freno
-	10A	Bomba de enfriamiento de aire de carga Elemento calefaccionado para respiradero del cárter Válvula de refrigerante para caja de cambios Válvula de recirculación de aire del turbocompresor Válvula de mariposa del colector de admisión Válvula de control de chorro de enfriamiento de pistón Válvula de refrigerante para culata [diésel] Sensor de presión de aceite Bomba auxiliar para calefacción Válvula de cierre de refrigerante [gasolina] Válvula para control de presión de aceite [diésel]
-	10A	Sonda lambda 1 antes del convertidor catalítico Unidad de control para sensor de NOx Unidad de control 2 para sensor de NOx Sonda lambda 1 después del convertidor catalítico
-	15A	Sonda lambda 1 antes del convertidor catalítico Unidad de control para sensor de NOx Unidad de control 2 para sensor de NOx Sonda lambda 1 después del convertidor catalítico
-	5A	Unidad de control de periodo de precalentamiento automático [diésel] Elemento calefaccionado para respiradero del cárter Medidor de masa de aire,Bobina de encendido 4 con etapa de salida,Bobina de encendido 3 con etapa de salida, Bobina de encendido 2 con etapa de salida, Bobina de encendido 1 con etapa de salida, Válvula solenoide del filtro de carbón activado 1,Válvula de control del árbol de levas de escape 1, Válvula de control del árbol de levas 1
-	10A	Unidad de control de periodo de precalentamiento automático [diésel] Elemento calefaccionado para respiradero del cárter Medidor de masa de aire,Bobina de encendido 4 con etapa de salida,Bobina de encendido 3 con etapa de salida, Bobina de encendido 2 con etapa de salida, Bobina de encendido 1 con etapa de salida, Válvula solenoide del filtro de carbón activado 1,Válvula de control del árbol de levas de escape 1, Válvula de control del árbol de levas 1
-	20A	Unidad de control de periodo de precalentamiento automático [diésel] Elemento calefaccionado para respiradero del cárter Medidor de masa de aire,Bobina de encendido 4 con etapa de salida,Bobina de encendido 3 con etapa de salida, Bobina de encendido 2 con etapa de salida, Bobina de encendido 1 con etapa de salida, Válvula solenoide del filtro de carbón activado 1,Válvula de control del árbol de levas de escape 1, Válvula de control del árbol de levas 1
-	15A	Unidad de control de la bomba de combustible
-	20A	Unidad de control de la bomba de combustible
-	40A	Elemento calefaccionado auxiliar de aire
-	40A	Elemento calefaccionado auxiliar de aire
-	30A	Unidad mecatrónica para caja de cambios de doble embrague Bomba hidráulica auxiliar 1 para aceite de caja de cambios
-	40A	Calefacción del parabrisas
-	15A	Relé de la bocina
-	20A	Relé de suministro de corriente a componentes del motor [gasolina]
-	7.5A	Unidad de control del motor Unidad de control ABS
-	5A	Unidad de control del monitor de batería
-	7.5A	Unidad de control del monitor de batería
-	30A	Relé del motor del limpiaparabrisas 1 Relé del motor del limpiaparabrisas 2
-	10A	Bocina de alarma
-	15A	Unidad mecatrónica para caja de cambios de doble embrague
-	20A	Unidad mecatrónica para caja de cambios de doble embrague
-	5A	Unidad de control del motor
-	7.5A	Unidad de control del motor
-	30A	Arrancador
-	40A	Elemento calefaccionado auxiliar de aire
-	15A	Bomba de vacío para frenos
-	15A	Bomba hidráulica auxiliar 1 para aceite de caja de cambios
-	20A	Unidad de control del calefactor auxiliar
-		Relé del arrancador 1
-		Relé del arrancador 2
-		Relé de la bocina
-		Relé de alta salida de calor [diésel]
-		Relé principal (gasolina) Relé de suministro de voltaje del terminal 30 [diésel]
-		Unidad de control de periodo de precalentamiento automático [diésel]
-		Relé de baja salida de calor [diésel]
-		Relé de suministro de corriente a componentes del motor [2.01 gasolina]
-		Relé del motor del limpiaparabrisas 1
-		Relé del motor del limpiaparabrisas 2

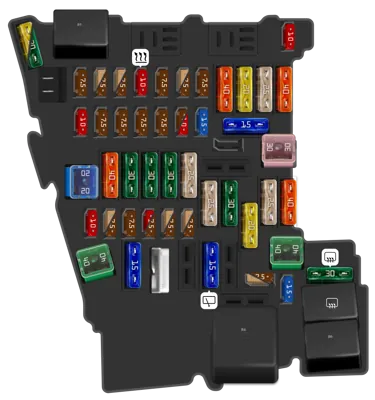

Compartimento de Pasajeros

N°	A	Descripción
-	20A	Unidad de control para calefaccionador de agente reductor
-	30A	Unidad de control para calefaccionador de agente reductor
-	10A	Unidad de control de la electrónica de la columna de dirección
-	7.5A	Bocina de alarma
-	5A	Interfaz de diagnóstico del bus de datos
-	7.5A	Interfaz de diagnóstico del bus de datos
-	5A	Palanca selectora
-	7.5A	Palanca selectora
-	10A	Controles de calefacción y aire acondicionado Receptor de control remoto para calefactor auxiliar de refrigerante Relé de la luneta trasera calefaccionada
-	7.5A	Interruptor de luces giratorio Botón de freno de estacionamiento electromecánico, Sensor de lluvia y luz, Conexión de diagnóstico, Sensor de alarma antirrobo Unidad operativa para selección de modo de conducción Unidad de control para luz de curva y control de alcance de faros
-	5A	Unidad de control de la electrónica de la columna de dirección
-	7.5A	Unidad de control de la electrónica de la columna de dirección
-	7.5A	Unidad de visualización para pantalla de información frontal y unidad de control de operación Reproductor de CD
-	40A	Unidad de control de suministro a bordo
-	20A	Unidad de control 1 para electrónica de información
-	25A	Cinturón de seguridad delantero izquierdo (conducción por la izquierda) Cinturón de seguridad delantero derecho (conducción por la derecha)
-	40A	Unidad de control del ventilador de aire fresco
-	10A	Unidad de control para bloqueo electrónico de la columna de dirección
-	7.5A	Unidad de control de estabilización de transmisión y recepción Compartimento de almacenamiento con interfaz para teléfono móvil Concentrador USB
-	7.5A	Inserto del panel de instrumentos Unidad de control del módulo de llamada de emergencia y unidad de comunicación
-	7.5A	Manija de la tapa trasera
-	7.5A	Interfaz para sistema de entrada y arranque
-	7.5A	Relé para sistema de dosificación de agente reductor
-	10A	Relé para sistema de dosificación de agente reductor
-	15A	Unidad de control de tracción en las cuatro ruedas
-	15A	Unidad de control del detector de remolque
-	20A	Unidad de control de ajuste del techo corredizo
-	40A	Unidad de control de suministro a bordo
-	30A	Unidad de control de la puerta del conductor
-	30A	Unidad de control de suministro a bordo
-	30A	Unidad de control de suministro a bordo
-	25A	Unidad de control del detector de remolque
-	30A	Unidad de control de la tapa trasera
-	10A	Cámara frontal para sistemas de asistencia al conductor Unidad de control de crucero adaptativo Unidad de control de ayuda de estacionamiento
-	5A	Unidad de control del airbag
-	7.5A	Unidad de control del airbag
-	7.5A	Espejo interior Relé para tomas de corriente Interruptor de luces de reversa Sensor de presión para circuito de refrigerante Sensor de calidad del aire Botón de freno de estacionamiento electromecánico
-	10A	Conexión de diagnóstico
-	7.5A	Conexión de diagnóstico
-	5A	Faro delantero derecho
-	7.5A	Faro delantero derecho
-	5A	Faro delantero izquierdo
-	7.5A	Faro delantero izquierdo
-	25A	Unidad de control del detector de remolque
-	30A	Unidad de control de la puerta del pasajero delantero
-	20A	Toma de 12 V 2 Toma de 12 V 3
-	25A	Cinturón de seguridad delantero derecho (conducción por la izquierda) Cinturón de seguridad delantero izquierdo (conducción por la derecha)
-	40A	Unidad de control de suministro a bordo
-	40A	Unidad de control del paquete de sonido digital
-	15A	Unidad de control del detector de remolque
-	15A	Motor del limpiaparabrisas trasero
-	5A	Sensor de posición del embrague
-	7.5A	Sensor de posición del embrague
-	40A	Unidad de control de la tapa trasera
-	15A	Unidad de control de amortiguación controlada electrónicamente
-	30A	Relé de la luneta trasera calefaccionada
-		Relé para sistema de dosificación de agente reductor
-		Relé de suministro de voltaje del terminal 15
-		Relé de la luneta trasera calefaccionada
-		Relé para tomas de corriente
