Volkswagen Taigun / Fusibles 2023

Panel de fusibles del motor (SA)

Panel de fusibles del motor (SA)
N°ADescripción
- Arrancador / Generador con regulador de voltaje
- Caja de fusibles B / Fusible 10 en la caja de fusibles B / Fusible 12 en la caja de fusibles B / Fusible 14 en la caja de fusibles B / Fusible 15 en la caja de fusibles B / Fusible 20 en la caja de fusibles B / Fusible 21 en la caja de fusibles B / Fusible 26 en la caja de fusibles B / Relé principal / Relé de arranque 1 / Relé de arranque 2
- Caja de fusibles C / Fusible 3 en la caja de fusibles C / Fusible 5 en la caja de fusibles C / Fusible 6 en la caja de fusibles C / Fusible 12 en la caja de fusibles C - fusible 21 en la caja de fusibles C / Fusible 23 en la caja de fusibles C - fusible 25 en la caja de fusibles C / Fusible 38 en la caja de fusibles C / Fusible 48 en la caja de fusibles C / Fusible 54 en la caja de fusibles C
- Caja de fusibles C / Fusible 7 en la caja de fusibles C / Fusible 26 en la caja de fusibles C / Fusible 30 en la caja de fusibles C - fusible 31 en la caja de fusibles C / Fusible 33 en la caja de fusibles C / Fusible 35 en la caja de fusibles C - fusible 36 en la caja de fusibles C / Fusible 39 en la caja de fusibles C - fusible 46 en la caja de fusibles C / Fusible 50 en la caja de fusibles C / Fusible 52 en la caja de fusibles C / Fusible 53 en la caja de fusibles C / Fusible 58 en la caja de fusibles C / Fusible 60 en la caja de fusibles C / Fusible 61 en la caja de fusibles C / Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 74
- Unidad de control de la dirección asistida
508 Batería

Panel de fusibles del motor (SB)

Panel de fusibles del motor (SB)
N°ADescripción
- 15A Unidad de control del motor
- 7.5A Bomba de refrigeración del aire de carga [para vehículos con motor de gasolina de 1.0 l][para coches con motor de gasolina de 1.5 l] / Relé de la bomba de vacío [para coches con motor de gasolina de 1.6 l][para coches con motor de gasolina de 1.5 l]
- 15A Sonda lambda 1 después del catalizador / Sonda lambda 1 antes del catalizador
- 15A Unidad de control de la bomba de combustible / Relé de la bomba de combustible [para coches con motor de gasolina de 1.6 l]
- 10A Sensor de nivel y temperatura del aceite [para coches con motor de gasolina de 1.5 l] / Válvula solenoide 1 del adsorbedor / Válvula 1 del ajustador de distribución de la válvula de admisión [para vehículos con motor de gasolina de 1.0 l][para coches con motor de gasolina de 1.6 l] / Válvula 1 para el control de distribución de la válvula de escape [para vehículos con motor de gasolina de 1.0 l][para coches con motor de gasolina de 1.5 l] / Válvula reguladora de presión de aceite [para vehículos con motor de gasolina de 1.0 l][para coches con motor de gasolina de 1.5 l] / Ventilador del radiador / Ajustador de leva de admisión cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de admisión cilindro 3 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 3 [para coches con motor de gasolina de 1.5 l] / Válvula 1 del control de distribución de la válvula de admisión [para coches con motor de gasolina de 1.5 l]
- 20A Bobina de encendido 1 con etapa de potencia / Bobina de encendido 2 con etapa de potencia / Bobina de encendido 3 con etapa de potencia / Bobina de encendido 4 con etapa de potencia [para coches con motor de gasolina de 1.6 l][para coches con motor de gasolina de 1.5 l]
- 15A Bomba de vacío del sistema de frenos / Relé de la bomba de vacío [para coches con motor de gasolina de 1.6 l][para coches con motor de gasolina de 1.5 l]
- 10A Relé de la bomba de combustible [para coches con motor de gasolina de 1.6 l] / Inyector cilindro 1 [para coches con motor de gasolina de 1.6 l] / Inyector cilindro 2 [para coches con motor de gasolina de 1.6 l] / Inyector cilindro 3 [para coches con motor de gasolina de 1.6 l] / Inyector cilindro 4 [para coches con motor de gasolina de 1.6 l]
- 7.5A Interruptor de luz de freno
- 7.5A Unidad de control para el monitoreo de la batería [para vehículos con sistema start-stop] / Unidad de control de la red de a bordo [para vehículos sin una interfaz de diagnóstico de bus de datos independiente] / Interfaz de diagnóstico de bus de datos [para vehículos con una interfaz de diagnóstico de bus de datos independiente]
- 10A Relé del embrague electromagnético
- 7.5A Unidad de control ABS / Relé principal / Unidad de control del motor
- 30A Unidad mecatrónica de la caja de cambios DSG [para vehículos con caja de cambios DSG] / Unidad de control de la transmisión automática [para vehículos con transmisión automática]
- 7.5A Unidad de control del motor
- 30A Motor de arranque
- 60A Unidad de control ABS
- 25A Unidad de control ABS
- 50A Ventilador del radiador
- Relé de la bomba de combustible [para coches con motor de gasolina de 1.6 l]
- Relé del embrague electromagnético
- Relé de arranque 2
- Relé de la bomba de vacío [para coches con motor de gasolina de 1.6 l] [para coches con motor de gasolina de 1.5 l]
- Relé de arranque 1
- Relé principal

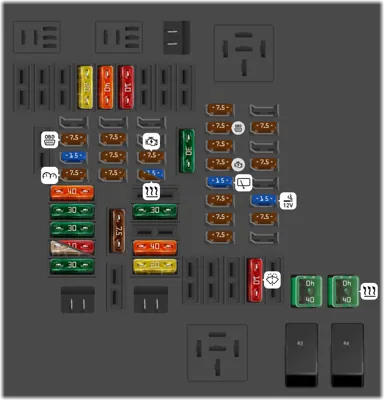

Panel de fusibles interior (SC)

Panel de fusibles interior (SC)
N°ADescripción
- Relé de alimentación de corriente terminal 15
- Relé de alimentación de corriente terminal 74 [para autos con aire acondicionado]
5 20A Motor de accionamiento del techo corredizo [para vehículos con techo corredizo]
6 40A Unidad de control de la red de a bordo
7 10A Toma de carga USB 1 [para vehículos con toma de carga USB] / Unidad de control de ventilación del asiento delantero derecho [para autos con ventilación de asientos] / Unidad de control de ventilación del asiento delantero izquierdo [para autos con ventilación de asientos] / Ventilador 1 del respaldo del asiento delantero izquierdo [para autos con ventilación de asientos] / Ventilador 1 del cojín del asiento delantero izquierdo [para autos con ventilación de asientos] / Ventilador 1 del respaldo del asiento delantero derecho [para autos con ventilación de asientos] / Ventilador 1 del cojín del asiento delantero derecho [para autos con ventilación de asientos]
13 7.5A Interruptor de luz giratorio / Sensor de lluvia y luz [Opcional] / Unidad de control de la electrónica de la columna de dirección / Conector de diagnóstico
14 15A Unidad de control de la electrónica de la columna de dirección
15 7.5A tablero de instrumentos
16 40A Unidad de control de la red de a bordo
17 30A Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del pasajero delantero [para vehículos con volante a la izquierda]
18 30A Unidad de control de la red de a bordo
19 25A [Opcional] Unidad de control del sistema de información electrónica 1
19 10A [Opcional]
20 30A Unidad de control de la red de a bordo
23 7.5A Cámara de visión trasera [para vehículos con cámara de visión trasera]
24 7.5A Soporte para teléfono [para autos con cargador de teléfono] / Conector USB 1 [para vehículos con toma de carga USB]
25 7.5A Unidad de control de la electrónica de la columna de dirección
26 7.5A Interfaz de diagnóstico del bus de datos [para vehículos con una interfaz de diagnóstico del bus de datos independiente]
30 7.5A Interruptor de encendido y arranque [para vehículos sin sistema de autorización de acceso y arranque del motor]
31 7.5A [para autos con aire acondicionado] Panel de control de calefacción/aire acondicionado
31 15A [para autos con Climatronic]
33 30A Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [para vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del pasajero delantero [para vehículos con volante a la derecha]
35 40A Unidad de control de la red de a bordo
36 20A Unidad de control de la red de a bordo
38 30A Unidad de control de la red de a bordo
39 7.5A Unidad de control del control de crucero adaptativo [para vehículos con unidad de control de crucero adaptativo] / Unidad de control del sistema de asistencia de estacionamiento [para vehículos con sistema de asistencia de estacionamiento trasero con sensores]
40 7.5A Regulador de control de alcance de faros / Interruptor de luz giratorio / Módulo de interruptores 1 de la consola central / Interruptor de luces de reversa / Unidad de control de la electrónica de la columna de dirección / Faro delantero izquierdo / Faro delantero derecho / Conector de diagnóstico / Espejo retrovisor interior con atenuación automática [para vehículos con espejo retrovisor interior con atenuación automática]
41 7.5A Módulo de ajuste de espejos exteriores / Panel de control del elevalunas de la puerta del conductor
42 7.5A Sensor de posición del pedal del embrague [para vehículos con transmisión manual] / Relé de arranque 1 / Relé de arranque 2
43 15A Motor del limpiaparabrisas trasero [para autos con limpiaparabrisas trasero]
44 7.5A Unidad de control de airbag
45 7.5A Motor de accionamiento del techo corredizo [para vehículos con techo corredizo]
46 7.5A Sensor de presión del circuito de refrigerante
48 7.5A Unidad de control de bloqueo electrónico de la columna de dirección [para vehículos con sistema de autorización de acceso y arranque del motor] / Interfaz para el sistema de autorización de acceso y arranque del motor [para vehículos con sistema de autorización de acceso y arranque del motor]
50 7.5A Toma de carga USB 1 [para vehículos con toma de carga USB]
52 15A Toma de 12V
53 7.5A Palanca selectora / Solenoide de interbloqueo de extracción de la llave de encendido [para vehículos sin sistema de autorización de acceso y arranque del motor]
58 10A Bomba del lavaparabrisas / Unidad de control de la electrónica de la columna de dirección / Motor del limpiaparabrisas trasero [para autos con limpiaparabrisas trasero] / Unidad de control de la red de a bordo
60 40A Unidad de control del ventilador de aire de suministro [para autos con Climatronic]
61 40A Panel de control de calefacción/aire acondicionado [para autos con aire acondicionado]
