Volkswagen Taos / Fusibles 2023

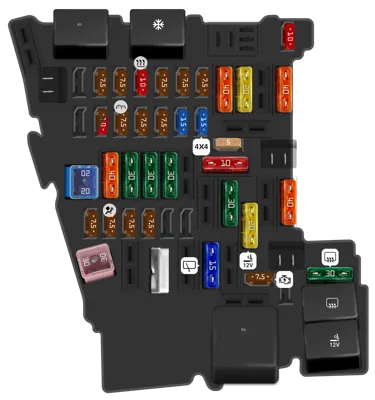

Caja de fusibles del compartimento del conductor (SC)

Caja de fusibles del compartimento del conductor (SC)
N°ADescripción
- 10A Módulo de control de electrónica de la columna de dirección
- 7.5A Interfaz de diagnóstico a bordo del bus de datos, Relé del sistema de arranque remoto
- 7.5A Palanca selectora
- 10A Controles de calefacción y aire acondicionado, Relé del desempañador de la ventana trasera, Relé del embrague del aire acondicionado
- 7.5A Conexión de diagnóstico, Botón del freno de estacionamiento electromecánico, Sensor de reconocimiento de humedad, lluvia y luz, Interruptor de luz giratorio, Botón del freno de estacionamiento, Lámpara de iluminación de contorno del tablero de instrumentos 1, Lámpara de iluminación de contorno del tablero de instrumentos 2, Sensor del sistema de alarma antirrobo, Lámpara de iluminación de contorno del tablero de instrumentos 3, Lámpara de iluminación ambiental de la puerta del lado del pasajero, Lámpara de iluminación ambiental de la puerta del lado del conductor
- 7.5A Módulo de control de electrónica de la columna de dirección
- 7.5A Unidad de control de pantalla de información frontal
- 40A Módulo de control del sistema eléctrico del vehículo
- 20A Módulo de control de electrónica de información 1, Módulo de control del sistema de navegación
- 40A Módulo de control del ventilador de aire fresco
- 7.5A Compartimento de almacenamiento con interfaz para teléfono celular, Toma de carga USB 1, Conexión USB 1
- 10A Compartimento de almacenamiento con interfaz para teléfono celular, Toma de carga USB 1, Conexión USB 1
- 7.5A Tablero de instrumentos, Módulo de control para el módulo de llamada de emergencia y unidad de comunicación
- 7.5A Manija de la tapa trasera, Cámara de visión trasera
- 7.5A Interfaz del sistema de acceso/arranque
- 15A Relé de la bomba de vacío
- 15A Módulo de control de tracción en las cuatro ruedas
- 20A Módulo de control del techo solar
- 40A Módulo de control del sistema eléctrico del vehículo
- 30A Módulo de control de la puerta del conductor, Motor del regulador de la ventana trasera izquierda
- 30A Módulo de control del sistema eléctrico del vehículo
- 30A Módulo de control del sistema eléctrico del vehículo
- 5A Sensor de presión del circuito de refrigerante
- 10A Relé del sistema de arranque remoto
- 7.5A Módulo de control de detección de punto ciego, Módulo de control de detección de punto ciego 2, Módulo de control de asistencia de estacionamiento, Cámara frontal de sistemas de asistencia al conductor, Módulo de control para control de crucero adaptativo
- 7.5A Módulo de control del airbag, Lámpara indicadora de airbag del pasajero delantero "Desactivado"
- 7.5A Relé de enchufes del espejo retrovisor interior del interruptor de luz giratorio Botón del freno de estacionamiento
- 7.5A Conexión de diagnóstico
- 30A Módulo de control de la puerta del pasajero delantero, Motor del regulador de la ventana trasera derecha
- 20A Toma de 12V, Toma de 12V 2, Relé de enchufes
- 40A Módulo de control del sistema eléctrico del vehículo
- 30A Módulo de control del sistema de sonido digital
- Cabezal de control de ajuste del asiento delantero izquierdo, Interruptor de ajuste de soporte lumbar del asiento del conductor, Ventilador del cojín del asiento delantero izquierdo 1, Ventilador del respaldo del asiento delantero izquierdo 1
- 15A Motor del limpiaparabrisas trasero
- 7.5A Relé de arranque 1, Relé de arranque 2, Relé del sistema de arranque remoto
- 30A Relé del desempañador de la ventana trasera
- Relé de la bomba de vacío
- Relé del embrague del aire acondicionado
- Relé de suministro de energía del terminal 15
- Relé del desempañador de la ventana trasera
- Relé de enchufes

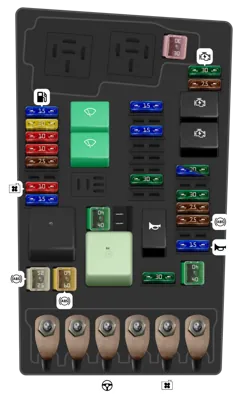

Caja de fusibles en el motor (SB)

Caja de fusibles en el motor (SB)
N°ADescripción
- 25A Módulo de Control ABS
- 60A Módulo de Control ABS
- 15A Módulo de Control del Motor
- 10A Sensor de concentración de etanol, Relé de la bomba de inyección de aire secundaria, Ventilador del radiador, Módulo de Control del Ventilador del Radiador, Ventilador del Radiador, Sensor Térmico de Nivel de Aceite, Válvula de Ajuste del Árbol de Levas 1, Válvula de ajuste del árbol de levas de admisión 1, Válvula de Control del Colector de Admisión, Válvula Reguladora de Purga del Canister EVAP 1, Válvula de Regulación de Presión de Aceite, Relé de Baja Salida de Calor, Relé de la Bomba de Vacío
- 7.5A Interruptor de la lámpara de freno
- 10A Motor de gasolina 1.5L: Válvula Solenoide de Inyección de Aire Secundaria, Bomba de enfriamiento de aire de carga, Módulo de Detección de Fugas del Tanque de Combustible, Válvula de Cierre del Tanque
- 10A Sensor de Oxígeno 1 Después del Convertidor Catalítico, Calentador para el Sensor de Oxígeno 1 Después del Convertidor Catalítico, Sensor de oxígeno después del convertidor catalítico, Sensor de Oxígeno 1 Antes del Convertidor Catalítico, Calentador del Sensor de Oxígeno, Sensor de oxígeno calefaccionado
- 20A Bobina de Encendido 1~4 con Etapa de Salida de Potencia
- 15A Módulo de Control de la Bomba de Combustible
- 40A Motor de la bomba de inyección de aire secundaria, Relé de la bomba de inyección de aire secundaria
- 30A Bomba hidráulica auxiliar de fluido de transmisión 1
- 40A Elemento calefactor del calentador auxiliar, Relé y panel de fusibles 1
- 15A Relé de la Bocina
- 7.5A Módulo de Control ABS, Módulo de Control del Motor. Relé de Suministro de Energía del Módulo de Control del Motor Motronic
- 7.5A Módulo de Control de Monitoreo de Batería, Interfaz de Diagnóstico a Bordo del Bus de Datos
- 30A Relé del motor del limpiaparabrisas 1. Relé del motor del limpiaparabrisas 2
- 15A Mecatrónica de Transmisión de Doble Embrague, Módulo de Control de Transmisión
- 30A Mecatrónica de Transmisión de Doble Embrague, Módulo de Control de Transmisión
- 7.5A Módulo de Control del Motor
- 30A Arrancador
- 30A Elemento calefactor del calentador auxiliar
- 30A Elemento calefactor del calentador auxiliar
- 15A Faro Delantero Izquierdo
- 15A Faro Delantero Derecho
- Relé del Arrancador 1
- Relé del Arrancador 2
- Relé de la Bocina
- Relé de la bomba de inyección de aire secundaria
- Relé de Suministro de Energía del Módulo de Control del Motor Motronic
- Relé del motor del limpiaparabrisas 1
- Relé del motor del limpiaparabrisas 2
- Suministro para Fusibles en el Panel de Fusibles C (tablero de instrumentos): #4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53
- Generador con Regulador de Voltaje
- Módulo de Control de la Dirección Asistida
- Suministro para Fusibles en el Panel de Fusibles C (tablero de instrumentos): #2, 15, 19, 21, 23, 27, 30, 43, 45, 51
- Ventilador del Radiador
