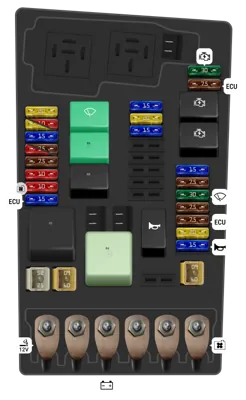

Caja de fusibles del motor (SB)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control del ABS | |
| - | 60A | Unidad de control del ABS | |
| - | 15A | Unidad de control del motor | |
| - | 10A | Unidad de control del sistema de diagnóstico de fugas del depósito de combustible [solo para vehículos con motor de gasolina de 3.6 l] / Ventilador del radiador / Unidad de control del ventilador del radiador / Ventilador del radiador / Sensor de nivel y temperatura del aceite / Válvula de cierre del refrigerante [solo para vehículos con motor de gasolina de 3.6 l] / Válvula 1 de control de la distribución de admisión [solo para vehículos con motor de gasolina de 3.6 l] / Válvula del circuito de circulación del refrigerante [solo para vehículos con motor de gasolina de 3.6 l] / Válvula de la aleta del colector de admisión / Válvula 1 de control de la distribución de escape [solo para vehículos con motor de gasolina de 3.6 l] / Válvula de derivación del turbocompresor [solo para vehículos con motor de gasolina de 2.0 l] / Válvula reguladora de presión de aceite [solo para vehículos con motor de gasolina de 2.0 l] / Válvula de control de la boquilla de refrigeración del pistón [solo para vehículos con motor de gasolina de 2.0 l] / Válvula solenoide 1 del adsorbedor [solo para vehículos con motor de gasolina de 3.6 l] / Válvula de control del refrigerante | |
| - | 10A | Ajustador de leva de escape A cilindro 1 [solo para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape B cilindro 1 [solo para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape B cilindro 2 [solo para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape A cilindro 2 [solo para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape A cilindro 3 [solo para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape B cilindro 3 [solo para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape B cilindro 4 [solo para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape A cilindro 4 [solo para vehículos con motor de gasolina de 2.0 l] / Relé de alimentación de la electrónica del motor | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 10A | [Opcional] Motor actuador de la persiana del radiador / Unidad de control del sistema de diagnóstico de fugas del depósito de combustible [solo para vehículos con motor de gasolina de 2.0 l] / Bomba de circulación del calentador [solo para vehículos con motor de gasolina de 3.6 l] / Válvula del circuito de refrigerante de la caja de cambios [solo para vehículos con motor de gasolina de 3.6 l] / Resistencia calefactora para el sistema de ventilación del cárter del motor [solo para vehículos con motor de gasolina de 3.6 l] / Bomba de circulación del refrigerante [solo para vehículos con motor de gasolina de 3.6 l] / Válvula de cierre del refrigerante | |
| - | 7.5A | [Opcional] | |
| - | 15A | Sonda lambda 1 después del neutralizador / Elemento calefactor de la sonda lambda 1 después del catalizador / Sonda lambda 1 antes del neutralizador [solo para vehículos con motor de gasolina de 2.0 l] / Elemento calefactor de la sonda lambda / Sonda lambda 2 después del neutralizador [solo para vehículos con motor de gasolina de 3.6 l] / Elemento calefactor de la sonda lambda 2 después del neutralizador / Sonda lambda 2 antes del neutralizador | |
| - | 20A | [Opcional] Bobina de encendido 1 con etapa de salida [solo para vehículos con motor de gasolina de 3.6 l] / Bobina de encendido 2 con etapa de salida [solo para vehículos con motor de gasolina de 3.6 l] / Bobina de encendido 3 con etapa de salida [solo para vehículos con motor de gasolina de 3.6 l] / Bobina de encendido 4 con etapa de salida [solo para vehículos con motor de gasolina de 3.6 l] / Bobina de encendido 5 con etapa de salida [solo para vehículos con motor de gasolina de 3.6 l] / Bobina de encendido 6 con etapa de salida [solo para vehículos con motor de gasolina de 3.6 l] / Bomba de circulación del calentador [solo para vehículos con motor de gasolina de 2.0 l] / Válvula solenoide 1 del adsorbedor [solo para vehículos con motor de gasolina de 2.0 l] / Válvula 1 de control de la distribución de admisión [solo para vehículos con motor de gasolina de 2.0 l] / Válvula 1 de control de la distribución de escape [solo para vehículos con motor de gasolina de 2.0 l] | |
| - | 10A | [Opcional] | |
| - | 20A | Unidad de control de la bomba de combustible | |
| - | 60A | Relé del parabrisas calefaccionado | |
| - | 15A | Relé de la bocina | |
| - | 20A | Relé de alimentación de la electrónica del motor [solo para vehículos con motor de gasolina de 2.0 l] / Bobina de encendido 1 con etapa de salida [solo para vehículos con motor de gasolina de 2.0 l] / Bobina de encendido 2 con etapa de salida [solo para vehículos con motor de gasolina de 2.0 l] / Bobina de encendido 3 con etapa de salida [solo para vehículos con motor de gasolina de 2.0 l] / Bobina de encendido 4 con etapa de salida [solo para vehículos con motor de gasolina de 2.0 l] | |
| - | 7.5A | Unidad de control del ABS / Unidad de control del motor / Relé principal | |
| - | 7.5A | Unidad de control para la monitorización de la batería / Interfaz de diagnóstico del bus de datos | |
| - | 30A | Relé 1 del motor del limpiaparabrisas / Relé 2 del motor del limpiaparabrisas | |
| - | 7.5A | Unidad de control del abridor de puerta de garaje | |
| - | 15A | Unidad de control de la transmisión automática | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Motor de arranque | |
| - | 15A | Faro delantero izquierdo | |
| - | 20A | Unidad de control del calentador adicional | |
| - | 15A | Faro delantero derecho | |
| - | Relé 1 del motor de arranque | ||
| - | Relé 2 del motor de arranque | ||
| - | Relé de la bocina | ||
| - | Relé de la bomba de aire secundario | ||
| - | Relé principal [para vehículos con motor de gasolina] | ||
| - | Relé de alimentación de la electrónica del motor [solo para vehículos con motor de gasolina de 2.0L] | ||
| - | Relé 1 del motor del limpiaparabrisas | ||
| - | Relé 2 del motor del limpiaparabrisas | ||
| - | Alimentación eléctrica para fusibles: / Fusible 4 en la caja de fusibles C Fusible 12 en la caja de fusibles C / Fusible 14 en la caja de fusibles C / Fusible 22 en la caja de fusibles C / Fusible 38 en la caja de fusibles C Fusible 40 en la caja de fusibles C / Fusible 42 en la caja de fusibles C / Fusible 46 en la caja de fusibles C / Fusible 51 en la caja de fusibles C / Fusible 53 en la caja de fusibles C / Relé de toma de corriente / Relé de alimentación terminal 15 / Fusible térmico 1 para el ajuste del asiento del pasajero delantero / Fusible térmico para el equipo eléctrico del remolque | ||
| - | Generador con regulador de voltaje | ||
| - | Batería | ||
| - | Unidad de control de la dirección asistida | ||
| - | Alimentación eléctrica para fusibles: / Fusible 3 en la caja de fusibles C / Fusible 15 en la caja de fusibles C Fusible 19 en la caja de fusibles C / Fusible 21 en la caja de fusibles C / Fusible 23 en la caja de fusibles C Fusible 28 en la caja de fusibles C / Fusible 30 en la caja de fusibles C / Fusible 43 en la caja de fusibles C Fusible 45 en la caja de fusibles C / Fusible 50 en la caja de fusibles C | ||
| - | Ventilador del radiador |

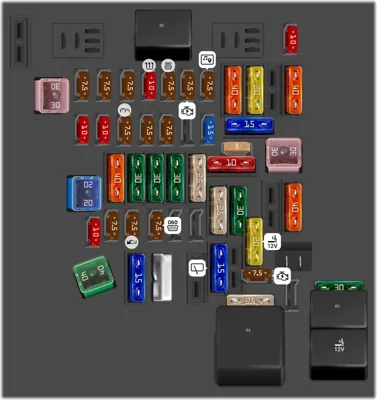

Panel de fusibles interior (SC)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Unidad de control de la electrónica de la columna de dirección [solo para vehículos con volante calefaccionado] | |
| - | 30A | Unidad de control del ventilador de aire fresco trasero | |
| - | 7.5A | Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos / Relé del sistema de arranque remoto [solo para vehículos con arranque remoto del motor] [solo para vehículos con preparación para la reequipación con arranque remoto del motor] | |
| - | 7.5A | Pantalla selectora / Solenoide de interbloqueo de extracción de la llave de encendido | |
| - | 10A | Panel de control de Calefacción/Aire Acondicionado / Panel de control y visualización del aire acondicionado trasero / Relé de calefacción de la luneta trasera / Relé de embrague electromagnético / Receptor de señal de radio para calentador de líquido adicional / Unidad de control de monitoreo de presión de neumáticos | |
| - | 7.5A | Conector de diagnóstico / Botón del freno de estacionamiento electromecánico / Controlador de selección de perfil de conducción / Sensor de lluvia y luz / Interruptor de luz giratorio / Unidad de control para luz adaptativa y control de alcance de faros / Luz de techo 1 iluminación de contorno del panel frontal / Lámpara de techo 2 iluminación de contorno del panel frontal / Luz de techo 3 iluminación de contorno del panel frontal / Panel de control del abridor de puerta de garaje / Sensor de alarma de seguridad | |
| - | 7.5A | Unidad de control de la electrónica de la columna de dirección / Interruptor de encendido y arranque | |
| - | 7.5A | Pantalla para la unidad de control, visualización e información frontal | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 20A | Unidad de control del sistema de información electrónico 1 | |
| - | 40A | Unidad de control del ventilador de aire de suministro | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 10A | Toma 3 12 V / Compartimento de almacenamiento con interfaz de teléfono móvil / Toma de carga USB 1 / Toma de carga USB 2 / Conector USB 1 | |
| - | 7.5A | Tablero de instrumentos / Unidad de control para módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Pantalla selectora [solo para vehículos con cámara de visión trasera] / Unidad de control para sistema de visión envolvente [solo para vehículos con sistema Area View] / Unidad de control de apertura de la tapa trasera / Manija de la tapa del maletero | |
| - | 7.5A | Interfaz para el sistema de acceso y autorización de arranque | |
| - | 15A | Unidad de control de tracción total | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 30A | Unidad de control de la puerta del conductor [solo para vehículos con sistema Area View] / Motor elevador de la ventanilla trasera, lado del conductor | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 5A | Sensor de presión del circuito de refrigerante | |
| - | 10A | Relé del sistema de arranque remoto [solo para vehículos con arranque remoto del motor] [solo para vehículos con preparación para la reequipación con arranque remoto del motor] | |
| - | 30A | Unidad de control de la tapa trasera | |
| - | 10A | Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Unidad de control del sistema de asistencia de estacionamiento / Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2 / Cámara frontal para sistemas de asistencia al conductor / Unidad de control de control de crucero adaptativo | |
| - | 7.5A | Unidad de control del airbag / Sensor de asiento ocupado, pasajero delantero / Unidad de control de reconocimiento de asiento ocupado | |
| - | 7.5A | Sensor de presión del circuito de refrigerante [solo para vehículos sin arranque remoto del motor] / Módulo de interruptores del panel frontal, central / Lámpara indicadora de desactivación del airbag del pasajero delantero / Espejo retrovisor interior / Interruptor de luz giratorio / Botón del freno de estacionamiento electromecánico / Relé de toma | |
| - | 7.5A | Conector de diagnóstico | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero / Motor elevador de la ventanilla trasera, lado del pasajero delantero | |
| - | 20A | [Normalmente - con suministro de energía desde el terminal 15] [Suministro de energía posible a través del terminal 30] Toma 12V / Toma 2 12V | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 40A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Ventilador 1 respaldo del asiento delantero izquierdo / Interruptor de ajuste del soporte lumbar del asiento del conductor / Panel de control de ajuste del asiento delantero izquierdo / Unidad de control de ajuste del asiento del conductor / Ventilador 1 cojín del asiento delantero izquierdo | ||
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Relé de arranque 1 / Relé de arranque 2 / Relé del sistema de arranque remoto [solo para vehículos con preparación para la reequipación con arranque remoto del motor] | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé de embrague electromagnético | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma |
Fusibles individuales
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Panel de control de ajuste del asiento delantero derecho / Ventilador 1, respaldo, asiento delantero derecho / Ventilador 1 cojín del asiento delantero derecho | |
| - | 7.5A | Toma de carga USB 1 [Opcional] / Inversor con toma, 12V/230V [Opcional] | |
| - | 25A | Potenciómetro para frenos de remolque eléctricos |
