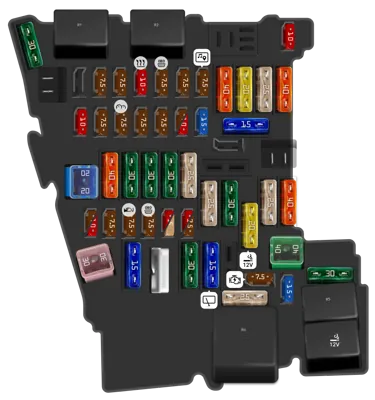

Panel de Fusibles Interior (Hasta junio de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para calefacción de agente reductor | |
| - | 10A | Unidad de control de electrónica de la columna de dirección [Solo para vehículos con volante calefaccionado] | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos | |
| - | 7.5A | Palanca selectora | |
| - | 10A | Panel de control de calefacción/aire acondicionado, Unidad de control del calentador, Unidad de control Climatronic, Unidad de control de aire acondicionado, Panel de control y visualización del aire acondicionado trasero, Receptor de señal de radio del calentador de líquido adicional, Relé de calefacción de la luneta trasera, Unidad de control de monitoreo de presión de neumáticos, Unidad de control de luz adaptativa y control de rango de faros [Solo para vehículos con iluminación adaptativa estática] | |
| - | 7.5A | Interruptor de luz giratorio, Botón de freno de estacionamiento electromecánico, Sensor de lluvia y luz, Conector de diagnóstico, Controlador de selección de perfil de conducción, Sensor de alarma de seguridad, Lámpara de techo 1 iluminación de contorno del techo, Unidad de control de luz adaptativa y control de rango de faros, Lámpara de techo 2 iluminación de contorno del techo | |
| - | 7.5A | Unidad de control de electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para unidad de control, visualización e información delantera, Unidad de control de pantalla superior | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 20A | Unidad de control del sistema de información electrónica 1, Unidad de control del sistema de navegación [Solo para vehículos con configuración del mercado coreano] | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad del asiento delantero izquierdo | |
| - | 40A | Unidad de control del ventilador de aire de suministro [Fusible con contactos plateados] | |
| - | 10A | Unidad de control de bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Sintonizador de TV, Unidad de control del sistema de información electrónica 1, Amplificador de señal móvil de 2 bandas, Compartimento de almacenamiento con interfaz de teléfono móvil, Unidad de control para lector de tarjetas chip, Divisor USB | |
| - | 7.5A | Tablero de instrumentos, Unidad de control para tablero de instrumentos, Unidad de control para módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Unidad de control para un sistema de vista panorámica | |
| - | 7.5A | Interfaz del sistema de autorización de acceso y arranque | |
| - | 7.5A | [Dependiendo de la configuración]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 10A | [Dependiendo de la configuración]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | Unidad de control de tracción en una rueda | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 30A | Motor del elevador de la ventana trasera lado del conductor; [Solo para vehículos con volante a la izquierda]: Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera lado del conductor; [Solo para vehículos con volante a la derecha]: Unidad de control de la puerta del pasajero delantero, Unidad de control de la puerta trasera lado del pasajero delantero | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 7.5A | Cámara delantera para sistemas de asistencia al conductor, Unidad de control de control de crucero adaptativo, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración], Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración] | |
| - | 10A | Cámara delantera para sistemas de asistencia al conductor, Unidad de control de control de crucero adaptativo, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración], Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración] | |
| - | 7.5A | Unidad de control del airbag, Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor de luz giratorio, Espejo retrovisor interior, Relé de toma de corriente, Interruptor de luz de reversa, Sensor de presión del circuito de refrigerante, Sensor de calidad del aire, Botón de freno de estacionamiento electromecánico, Botón de desactivación de ASR y Control de Estabilidad Electrónico | |
| - | 7.5A | Conector de diagnóstico, Regulador de control de rango de faros, Motor actuador de control de rango de faros izquierdo, Motor actuador de control de rango de faros derecho, Faro delantero izquierdo, Faro delantero derecho | |
| - | 10A | Faro delantero derecho | |
| - | 5A | Faro delantero derecho [Solo para vehículos con faros LED] | |
| - | 10A | Faro delantero izquierdo | |
| - | 7.5A | Faro delantero izquierdo [Solo para vehículos con faros LED] | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Motor del elevador de la ventana trasera lado del pasajero delantero; [Solo para vehículos con volante a la izquierda]: Unidad de control de la puerta del pasajero delantero, Unidad de control de la puerta trasera lado del pasajero delantero; [Solo para vehículos con volante a la derecha]: Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera lado del conductor | |
| - | 20A | [Suministro de energía estándar desde el terminal 15], [El suministro de energía a través del terminal 30 es posible]: Toma 12V, Toma 2 12V, Toma 3 12 V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad del asiento delantero derecho, Unidad de control del tensor del cinturón de seguridad del asiento delantero izquierdo | |
| - | 40A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Unidad de control de ajuste del asiento del conductor [Fusible térmico] | ||
| - | 30A | Inversor con toma, 12V/230V | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Sensor de posición del pedal del embrague, Relé de arranque 1, Relé de arranque 2 | |
| - | 40A | Unidad de control de la tapa del compartimento de equipaje | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para sistema de dosificación de agente reductor | ||
| - | Relé de embrague electromagnético | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |

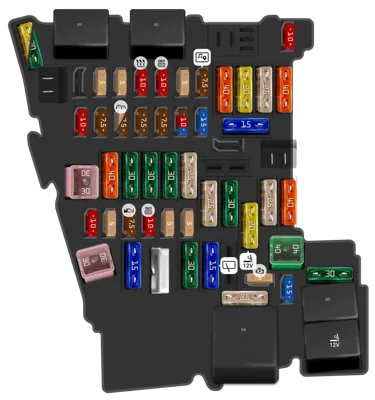

Panel de Fusibles Interior (Desde Julio 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Unidad de control para calefacción de agente reductor [Para clase ambiental Euro 6 AG/H/I] | |
| - | 30A | Unidad de control para calefacción de agente reductor | |
| - | 10A | Unidad de control de electrónica de la columna de dirección [Solo para vehículos con volante calefaccionado] | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 5A | Palanca selectora | |
| - | 10A | Panel de control de calefacción/aire acondicionado, Panel de control y visualización del aire acondicionado trasero, Receptor de señal de radio del calentador de líquido adicional, Relé de calefacción de la ventana trasera, Unidad de control de monitoreo de presión de neumáticos | |
| - | 10A | Interruptor de luz giratorio, Botón de freno de estacionamiento, Sensor de lluvia y luz, Conector de diagnóstico, Controlador de selección de perfil de conducción, Sensor de alarma de seguridad, Lámpara de techo 1 iluminación de contorno del techo, Unidad de control para luz adaptativa y control de rango de faros [Dependiendo de la configuración], Lámpara de techo 2 iluminación de contorno del techo | |
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para unidad de control, visualización e información delantera, Unidad de control de visualización frontal | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 20A | Unidad de control del sistema de información electrónica 1, Unidad de control del sistema de navegación [Solo para vehículos con configuración del mercado coreano] | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control del ventilador de aire de suministro [Fusible con contactos plateados] | |
| - | 10A | Unidad de control de bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Sintonizador de TV, Unidad de control del sistema de información electrónica 1, Amplificador de señal móvil de 2 bandas, Compartimento de almacenamiento con interfaz de teléfono móvil, Unidad de control para lector de tarjetas chip, Divisor USB | |
| - | 5A | [Dependiendo de la configuración]: Tablero de instrumentos, Unidad de control para tablero de instrumentos, Unidad de control para módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | [Dependiendo de la configuración]: Tablero de instrumentos, Unidad de control para tablero de instrumentos, Unidad de control para módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Unidad de control para un sistema de vista panorámica | |
| - | 7.5A | Interfaz del sistema de autorización de acceso y arranque | |
| - | 7.5A | [Para clase ambiental Euro 6 ZD/F]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 10A | [Para clase ambiental Euro 6 AG/H/I o Euro 6 BG/H/I]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | [Para coches con motor de gasolina de 1.5 l]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | Unidad de control de tracción de una rueda | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 30A | Motor del elevador de la ventana trasera lado del conductor; [Solo para vehículos con volante a la izquierda]: Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera lado del conductor; [Solo para vehículos con volante a la derecha]: Unidad de control de la puerta del pasajero delantero, Unidad de control de la puerta trasera lado del pasajero delantero | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 10A | Cámara frontal para sistemas de asistencia al conductor, Unidad de control de control de crucero adaptativo, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración], Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración] | |
| - | 5A | Unidad de control del airbag, Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor de luz giratorio, Espejo retrovisor interior, Relé de enchufe, Interruptor de luz de reversa, Sensor de presión del circuito de refrigerante, Sensor de calidad del aire, Botón de freno de estacionamiento, Botón de desactivación de ASR y Control de Estabilidad Electrónico | |
| - | 10A | Conector de diagnóstico, Regulador de control de rango de faros, Unidad de control para luz adaptativa y control de rango de faros [Dependiendo de la configuración], Faro delantero izquierdo, Faro delantero derecho | |
| - | 5A | Faro delantero derecho | |
| - | 5A | Faro delantero izquierdo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Motor del elevador de la ventana trasera lado del pasajero delantero; [Solo para vehículos con volante a la izquierda]: Unidad de control de la puerta del pasajero delantero, Unidad de control de la puerta trasera lado del pasajero delantero; [Solo para vehículos con volante a la derecha]: Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera lado del conductor | |
| - | 20A | [Suministro de energía estándar desde terminal 15], [Suministro de energía a través de terminal 30 es posible]: Enchufe 12V, Enchufe 2 12V, Enchufe 3 12 V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho, Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Unidad de control de ajuste del asiento del conductor [Fusible térmico] | ||
| - | 30A | Inversor con enchufe, 12V/230V | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 5A | Sensor de posición del pedal del embrague, Relé de arranque 1, Relé de arranque 2 | |
| - | 40A | Unidad de control de la tapa del compartimento de equipaje | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la ventana trasera | |
| - | Relé para sistema de dosificación de agente reductor [para coches con motor diésel]; Relé de bomba de vacío [para coches con motor de gasolina de 1.5 l] | ||
| - | Relé de embrague electromagnético | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de enchufe |

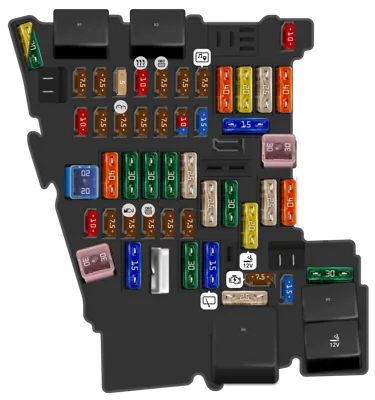

Panel de Fusibles Interior (Desde Noviembre de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Unidad de control para calefacción de agente reductor [Para clase ambiental Euro 6 AG/H/I] | |
| - | 30A | Unidad de control para calefacción de agente reductor | |
| - | 10A | Unidad de control de electrónica de la columna de dirección [Solo para vehículos con volante calefaccionado] | |
| - | 7.5A | Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico de bus de datos | |
| - | 5A | Palanca selectora | |
| - | 10A | Panel de control de Calefacción/Aire acondicionado, Panel de control y visualización del aire acondicionado trasero, Receptor de señal de radio del calentador de líquido adicional, Relé de calefacción de la luneta trasera, Unidad de control de monitoreo de presión de neumáticos | |
| - | 7.5A | Interruptor de luz giratorio, Botón de freno de estacionamiento, Sensor de lluvia y luz, Conector de diagnóstico, Controlador de selección de perfil de conducción, Sensor de alarma de seguridad, Lámpara de techo 1 iluminación de contorno del techo, Unidad de control para luz adaptativa y control de alcance de faros [Dependiendo de la configuración], Lámpara de techo 2 iluminación de contorno del techo | |
| - | 7.5A | Unidad de control de electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para unidad de control, visualización e información delantera, Unidad de control de visualización frontal | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 20A | Unidad de control del sistema de información electrónica 1, Unidad de control del sistema de navegación [Solo para vehículos con configuración del mercado coreano] | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control del ventilador de aire de suministro [Fusible con contactos plateados] | |
| - | 10A | Unidad de control de bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Sintonizador de TV, Unidad de control del sistema de información electrónica 1, Amplificador de señal móvil de 2 bandas, Compartimento de almacenamiento con interfaz para teléfono móvil, Unidad de control para lector de tarjeta chip, Divisor USB | |
| - | 7.5A | Tablero de instrumentos, Unidad de control para tablero de instrumentos, Unidad de control para módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Unidad de control para un sistema de vista panorámica | |
| - | 7.5A | Interfaz del sistema de autorización de acceso y arranque | |
| - | 7.5A | [Para clase ambiental Euro 6 ZD/F]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 10A | [Para clase ambiental Euro 6 AG/H/I o Euro 6 BG/H/I]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | [Para coches con motor de gasolina de 1.5 l]: Relé para sistema de dosificación de agente reductor, Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | Unidad de control de tracción en una rueda | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 30A | Unidad de control de la puerta del conductor [Solo para vehículos con volante a la izquierda], Motor del elevador de la ventana trasera, lado del conductor, Unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la derecha] | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la tapa del compartimento de equipaje | |
| - | 10A | Cámara delantera para sistemas de asistencia al conductor, Unidad de control de control de crucero adaptativo, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración], Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2, Unidad de control del sistema de asistencia de estacionamiento [Dependiendo de la configuración] | |
| - | 7.5A | Unidad de control del airbag, Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor de luz giratorio, Espejo retrovisor interior, Relé de enchufe, Interruptor de luz de reversa, Sensor de presión del circuito de refrigerante, Sensor de calidad del aire, Botón de freno de estacionamiento, Botón de desactivación de ASR y Control de Estabilidad Electrónico | |
| - | 7.5A | Conector de diagnóstico, Regulador de control de alcance de faros, Unidad de control para luz adaptativa y control de alcance de faros [Dependiendo de la configuración], Faro delantero izquierdo, Faro delantero derecho | |
| - | 7.5A | Faro delantero derecho | |
| - | 7.5A | Faro delantero izquierdo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la izquierda], Unidad de control de la puerta del conductor [Solo para vehículos con volante a la derecha], Motor del elevador de la ventana trasera lado del pasajero delantero | |
| - | 20A | [Suministro de energía estándar desde el terminal 15], [Suministro de energía a través del terminal 30 es posible]: Enchufe 12V, Enchufe 2 12V, Enchufe 3 12 V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho, Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Unidad de control de ajuste del asiento del conductor [Fusible térmico] | ||
| - | 30A | Inversor con enchufe, 12V/230V | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Sensor de posición del pedal del embrague, Relé de arranque 1, Relé de arranque 2 | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para sistema de dosificación de agente reductor [para coches con motor diésel]; Relé de bomba de vacío [para coches con motor de gasolina de 1.5 l] | ||
| - | Relé de embrague electromagnético | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de enchufe |
Caja de fusibles en el motor (Hasta junio de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS [Solo para vehículos sin sistema de protección para peatones] | |
| - | 60A | Unidad de control ABS [Solo para vehículos con sistema de protección para peatones] | |
| - | 15A | Unidad de control del motor [Solo para coches con motores de gasolina] | |
| - | 30A | Unidad de control del motor [Solo para vehículos con motores diésel] | |
| - | 7.5A | Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para vehículos con motores diésel]: Relé para sistema de dosificación de agente reductor, Relé de calefacción de alta potencia, Válvula de cambio del enfriador EGR, Relé de calefacción de baja potencia, Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 10A | Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para coches con motores de gasolina]: Válvula solenoide 1 adsorbedor, Válvula 1 de control de tiempo de válvula de admisión, Válvula 1 para control de tiempo de válvula de escape, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata; [Solo para vehículos con motor de gasolina de 2.0 l]: Válvula de control de boquilla de enfriamiento de pistón, Válvula de derivación del turbocompresor, Válvula de aleta del colector de admisión | |
| - | 10A | Relé de suministro de energía de la electrónica del motor; [Solo para vehículos con motores diésel]: Regulador de presión de combustible, Válvula de medición de combustible, Válvula 1 de control de tiempo de válvula de admisión; [Solo para vehículos con motor de gasolina de 2.0 l]: Ajustador de leva de escape A cilindro 1, Ajustador de leva de escape B cilindro 1, Ajustador de leva de escape A cilindro 2, Ajustador de leva de escape B cilindro 2, Ajustador de leva de escape A cilindro 3, Ajustador de leva de escape B cilindro 3, Ajustador de leva de escape A cilindro 4, Ajustador de leva de escape B cilindro 4 | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | Bomba de circulación del calentador [Solo para vehículos con motor de gasolina de 2.0 l], Unidad de aleta de escape [Solo para coches con motores de gasolina] [Dependiendo de la configuración], Válvula de medición de combustible [Dependiendo de la configuración] [Solo para coches con motor de gasolina de 1.4 l], Bomba de circulación [Solo para coches con motor de gasolina de 1.4 l], Válvula de cierre de refrigerante [Solo para vehículos con motor de gasolina de 2.0 l], Válvula del circuito de refrigerante de la caja de cambios, Bomba de circulación de refrigerante, Bomba de circuito de alta temperatura de refrigerante, Bomba de enfriamiento de aire de carga, Regulador de presión de combustible [Solo para coches con motores de gasolina] | |
| - | 10A | Válvula del circuito de refrigerante de la caja de cambios, Bomba de circulación de refrigerante, Bomba de circuito de alta temperatura de refrigerante, Bomba de enfriamiento de aire de carga; [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata | |
| - | 10A | [Solo para coches con motores de gasolina]: Sonda lambda 1 antes del neutralizador: Elemento calefaccionado de la sonda lambda, Sonda lambda 1 después del neutralizador: Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico | |
| - | 15A | Sensor de NOx [Solo para vehículos con motores diésel] | |
| - | 7.5A | [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Medidor de flujo de aire, Resistor de calefacción para el sistema de ventilación del cárter del motor | |
| - | 10A | [Solo para coches con motores de gasolina]: Bomba de circulación del calentador, Válvula solenoide 1 adsorbedor, Válvula 1 de control de tiempo de válvula de admisión, Válvula 1 para control de tiempo de válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 20A | [Solo para coches con motor de gasolina de 1.4 l]: Bomba de circulación del calentador, Válvula solenoide 1 adsorbedor, Válvula 1 de control de tiempo de válvula de admisión, Válvula 1 para control de tiempo de válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 15A | Unidad de control de la bomba de combustible [Solo para coches con motores de gasolina] | |
| - | 20A | Unidad de control de la bomba de combustible [Solo para vehículos con motores diésel] [Solo para vehículos con motor de gasolina y tracción total] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 40A | Relé del parabrisas calefaccionado | |
| - | 15A | Relé de la bocina | |
| - | 20A | Relé de suministro de energía de la electrónica del motor [Solo para vehículos con motor de gasolina de 2.0 l] | |
| - | 7.5A | Relé principal [Solo para coches con motores de gasolina], Relé de suministro de energía terminal 30 [Solo para vehículos con motores diésel], Unidad de control del motor, Unidad de control ABS, Relé del parabrisas calefaccionado | |
| - | 7.5A | Unidad de control de monitoreo de batería, Interfaz de diagnóstico de bus de datos | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 10A | Sirena de alarma | |
| - | 30A | Relé 2 para parabrisas calefaccionado [Solo para vehículos con parabrisas calefaccionado (4GX)] | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [Para coches con motor diésel] | ||
| - | Relé principal [Para coches con motores de gasolina]; Relé de suministro de energía terminal 30 [Para coches con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [Para coches con motor diésel] | ||
| - | Relé de calefacción de baja potencia [Para coches con motor diésel] | ||
| - | Relé de suministro de energía de la electrónica del motor [Para coches con motor de gasolina de 2.0 l] | ||
| - | Relé del parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | Relé 2 para parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Suministro de energía para fusibles: Fusible 1, 2 en la caja de fusibles C, Fusible 5 a 14 en la caja de fusibles C, Fusible 22 en la caja de fusibles C, Fusible 32 a 42 en la caja de fusibles C, Fusible 46, 47, 49 en la caja de fusibles C, Fusible 51 a 53 en la caja de fusibles C | ||
| - | [Solo para vehículos con batería en el compartimento de equipaje]: Ventilador del radiador | ||
| - | Generador con regulador de voltaje | ||
| - | Batería | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Unidad de control de dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Suministro de energía para fusibles: Fusible 3 en la caja de fusibles C, Fusible 15 a 20 en la caja de fusibles C, Fusible 23 a 28 en la caja de fusibles C, Fusible 43 a 45 en la caja de fusibles C, Fusible 50 en la caja de fusibles C; [Solo para vehículos con batería en el compartimento de equipaje]: Unidad de control de dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Ventilador del radiador |

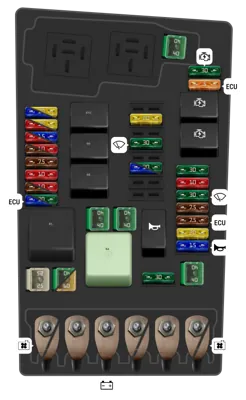

Caja de fusibles en el motor (Desde julio de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control del ABS | |
| - | 40A | Unidad de control del ABS [Solo para vehículos sin sistema de protección para peatones] | |
| - | 60A | Unidad de control del ABS [Solo para vehículos con sistema de protección para peatones] | |
| - | 15A | Unidad de control del motor [Solo para coches con motores de gasolina] | |
| - | 30A | Unidad de control del motor [Solo para vehículos con motores diésel] | |
| - | 7.5A | [Solo para vehículos con motores diésel]: Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé para sistema de dosificación de agente reductor, Relé de calefacción de alta potencia, Válvula de cambio del enfriador EGR, Relé de calefacción de baja potencia, Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 10A | Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para vehículos con un motor de gasolina de 2.0 l]: Válvula de control de boquilla de enfriamiento de pistón, Válvula de derivación del turbocompresor, Válvula de aleta del colector de admisión; [Solo para coches con motores de gasolina]: Válvula solenoide 1 adsorbedor, Válvula 1 de control de tiempo de válvula de admisión, Válvula 1 para control de tiempo de válvula de escape, Válvula reguladora de presión de aceite, Ajustador de leva de admisión cilindro 2, Ajustador de leva de escape cilindro 2, Ajustador de leva de admisión cilindro 3, Ajustador de leva de escape cilindro 3 | |
| - | 10A | [Solo para vehículos con motores diésel]: Regulador de presión de combustible, Válvula de medición de combustible, Válvula 1 de control de tiempo de válvula de admisión; [Solo para coches con motores de gasolina]: Inyector 2 cilindro 1, 2, 3 y 4, Ajustador de leva de admisión A cilindro 1, 2, 3 y 4, Ajustador de leva de admisión B cilindro 1, 2, 3 y 4, Relé de suministro de energía de la electrónica del motor | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | Bomba de circulación del calentador [Solo para vehículos con un motor de gasolina de 2.0 l], Unidad de aleta de escape [Solo para coches con motores de gasolina] [Dependiendo de la configuración], Bomba de circulación [Solo para coches con motor de gasolina de 1.4 l], Válvula de cierre de refrigerante [Solo para vehículos con un motor de gasolina de 2.0 l], Válvula del circuito de refrigerante de la caja de cambios, Bomba de circulación de refrigerante, Bomba de refrigerante de circuito de alta temperatura, Bomba de enfriamiento de aire de carga, Regulador de presión de combustible [Solo para coches con motores de gasolina] | |
| - | 10A | Válvula del circuito de refrigerante de la caja de cambios, Bomba de circulación de refrigerante, Bomba de refrigerante de circuito de alta temperatura, Bomba de enfriamiento de aire de carga; [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata | |
| - | 10A | [Solo para coches con motores de gasolina]: Sonda lambda 1 antes del neutralizador: Elemento calefaccionado de la sonda lambda, Sonda lambda 1 después del neutralizador: Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico | |
| - | 15A | Sensor de NOx [Solo para vehículos con motores diésel] | |
| - | 10A | [Solo para coches con motores de gasolina]: Bomba de circulación del calentador, Válvula solenoide 1 adsorbedor, Válvula 1 de control de tiempo de válvula de admisión, Válvula 1 para control de tiempo de válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida [Excepto para vehículos con un motor de gasolina de 2.0 l] | |
| - | 20A | [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Medidor de flujo de aire, Resistor de calefacción para el sistema de ventilación del cárter del motor | |
| - | 15A | Unidad de control de la bomba de combustible [Solo para coches con motores de gasolina] | |
| - | 20A | Unidad de control de la bomba de combustible [Solo para vehículos con motores diésel] [Solo para vehículos con motor de gasolina y tracción total] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 40A | Relé de parabrisas calefaccionado | |
| - | 15A | Relé de bocina | |
| - | 20A | [Solo para vehículos con un motor de gasolina de 2.0 l]: Relé de suministro de energía de la electrónica del motor, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 7.5A | Relé principal [Solo para coches con motores de gasolina], Relé de suministro de energía terminal 30 [Solo para vehículos con motores diésel], Unidad de control del motor, Unidad de control del ABS, Relé de parabrisas calefaccionado | |
| - | 7.5A | Unidad de control de monitoreo de batería, Interfaz de diagnóstico de bus de datos | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 10A | Sirena de alarma | |
| - | 30A | Relé 2 para parabrisas calefaccionado [Solo para vehículos con parabrisas calefaccionado (4GX)] | |
| - | 5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 15A | [Solo para vehículos con motor diésel Bi-Turbo]: Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de bocina | ||
| - | Relé de calefacción de alta potencia [Para coches con motor diésel] | ||
| - | Relé principal [Para coches con motores de gasolina]; Relé de suministro de energía terminal 30 [Para coches con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [Para coches con motor diésel] | ||
| - | Relé de calefacción de baja potencia [Para coches con motor diésel] | ||
| - | Relé de suministro de energía de la electrónica del motor [Para coches con un motor de gasolina de 2.0 l] | ||
| - | Relé de parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | Relé 2 para parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Suministro de energía para fusibles: Fusible 1, 2 en la caja de fusibles C, Fusible 5 a 14 en la caja de fusibles C, Fusible 22 en la caja de fusibles C, Fusible 32 a 42 en la caja de fusibles C, Fusible 46, 47, 49 en la caja de fusibles C, Fusible 51 a 53 en la caja de fusibles C | ||
| - | [Solo para vehículos con batería en el compartimento de equipaje]: Ventilador del radiador | ||
| - | Generador con regulador de voltaje | ||
| - | Batería | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Suministro de energía para fusibles: Fusible 3 en la caja de fusibles C, Fusible 15 a 20 en la caja de fusibles C, Fusible 23 a 28 en la caja de fusibles C, Fusible 43 a 45 en la caja de fusibles C, Fusible 50 en la caja de fusibles C; [Solo para vehículos con batería en el compartimento de equipaje]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Ventilador del radiador |

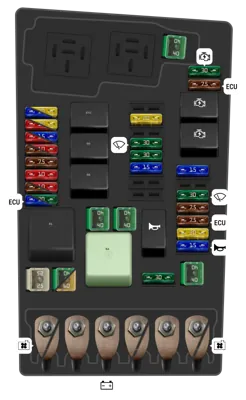

Caja de fusibles en el motor (Desde noviembre de 2018)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS [Solo para vehículos sin sistema de protección para peatones] | |
| - | 60A | Unidad de control ABS [Solo para vehículos con sistema de protección para peatones] | |
| - | 15A | Unidad de control del motor [Solo para coches con motores de gasolina] | |
| - | 30A | Unidad de control del motor [Solo para vehículos con motores diésel] | |
| - | 7.5A | [Solo para vehículos con motores diésel]: Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé para el sistema de dosificación de agente reductor, Relé de calefacción de alta potencia, Válvula de cambio del enfriador EGR, Relé de calefacción de baja potencia, Válvula solenoide de limitación de presión de sobrealimentación, Medidor de flujo de aire, Resistencia de calefacción para el sistema de ventilación del cárter del motor | |
| - | 10A | Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para vehículos con un motor de gasolina de 2.0 l]: Válvula de control de boquilla de enfriamiento de pistón, Válvula de derivación del turbocompresor, Válvula de aleta del colector de admisión; [Solo para coches con motores de gasolina]: Válvula solenoide 1 adsorbedor, Válvula 1 de control de sincronización de válvula de admisión, Válvula 1 para control de sincronización de válvula de escape, Válvula reguladora de presión de aceite, Ajustador de leva de admisión cilindro 2, Ajustador de leva de escape cilindro 2, Ajustador de leva de admisión cilindro 3, Ajustador de leva de escape cilindro 3 | |
| - | 10A | [Solo para vehículos con motores diésel]: Regulador de presión de combustible, Válvula de medición de combustible, Válvula 1 de control de sincronización de válvula de admisión; [Solo para coches con motores de gasolina]: Inyector 2 cilindro 1, 2, 3 y 4, Ajustador de leva de admisión A cilindro 1, 2, 3 y 4, Ajustador de leva de admisión B cilindro 1, 2, 3 y 4, Relé de alimentación de electrónica del motor | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | [Solo para vehículos con un motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula de cierre del refrigerante; Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento de aire de carga, Unidad de válvula de escape [Dependiendo de la configuración] | |
| - | 10A | [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento de aire de carga, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata | |
| - | 10A | [Solo para coches con motores de gasolina]: Sonda lambda 1 antes del neutralizador: Elemento calefaccionado de la sonda lambda, Sonda lambda 1 después del neutralizador: Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico | |
| - | 15A | Sensor de NOx [Solo para vehículos con motores diésel] | |
| - | 10A | [Solo para vehículos con un motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula solenoide 1 adsorbedor, Válvula 1 de control de sincronización de válvula de admisión, Válvula 1 para control de sincronización de válvula de escape | |
| - | 20A | [Solo para coches con motor de gasolina de 1.4 l o 1.5 l]: Bomba de circulación del calentador, Válvula solenoide 1 adsorbedor, Válvula 1 de control de sincronización de válvula de admisión, Válvula 1 para control de sincronización de válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 15A | Unidad de control de la bomba de combustible [Solo para coches con motores de gasolina] | |
| - | 20A | Unidad de control de la bomba de combustible [Solo para vehículos con motores diésel] [Solo para vehículos con motor de gasolina y tracción total] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 40A | Relé del parabrisas calefaccionado | |
| - | 15A | Relé de la bocina | |
| - | 20A | [Solo para vehículos con un motor de gasolina de 2.0 l]: Relé de alimentación de electrónica del motor, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 7.5A | Relé principal [Solo para coches con motores de gasolina], Relé de alimentación terminal 30 [Solo para vehículos con motores diésel], Unidad de control del motor, Unidad de control ABS, Relé del parabrisas calefaccionado | |
| - | 7.5A | Unidad de control de monitoreo de batería, Interfaz de diagnóstico de bus de datos | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 30A | Relé 2 para parabrisas calefaccionado | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé del arrancador 1 | ||
| - | Relé del arrancador 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [Para coches con motor diésel] | ||
| - | Relé principal [Para coches con motores de gasolina]; Relé de alimentación terminal 30 [Para coches con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [Para coches con motor diésel] | ||
| - | Relé de calefacción de baja potencia [Para coches con motor diésel] | ||
| - | Relé de alimentación de electrónica del motor [Para coches con un motor de gasolina de 2.0 l] | ||
| - | Relé del parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | Relé 2 para parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Alimentación para fusibles: Fusible 1, 2 en la caja de fusibles C, Fusible 5 a 14 en la caja de fusibles C, Fusible 22 en la caja de fusibles C, Fusible 32 a 42 en la caja de fusibles C, Fusible 46, 47, 49 en la caja de fusibles C, Fusible 51 a 53 en la caja de fusibles C | ||
| - | [Solo para vehículos con batería en el compartimento de equipaje]: Ventilador del radiador | ||
| - | Generador con regulador de voltaje | ||
| - | Batería | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Alimentación para fusibles: Fusible 3 en la caja de fusibles C, Fusible 15 a 20 en la caja de fusibles C, Fusible 23 a 28 en la caja de fusibles C, Fusible 43 a 45 en la caja de fusibles C, Fusible 50 en la caja de fusibles C; [Solo para vehículos con batería en el compartimento de equipaje]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Ventilador del radiador |
