Caja de fusibles en el motor (Hasta junio de 2020)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS [Solo para vehículos sin sistema de protección de peatones] | |
| - | 60A | Unidad de control ABS [Solo para vehículos con sistema de protección de peatones] | |
| - | 15A | Unidad de control del motor [Solo para autos con motores de gasolina] | |
| - | 30A | Unidad de control del motor [Solo para vehículos con motores diésel] | |
| - | 7.5A | [Solo para vehículos con motores diésel]: Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé para el sistema de dosificación del agente reductor, Relé de calefacción de alta potencia, Válvula de conmutación del enfriador de EGR, Relé de calefacción de baja potencia, Válvula solenoide de limitación de presión de sobrealimentación, Medidor de flujo de aire, Resistencia de calefacción para el sistema de ventilación del cárter del motor | |
| - | 10A | Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para vehículos con motor de gasolina de 2.0 l]: Válvula de control de la boquilla de enfriamiento del pistón, Válvula de derivación del turbocompresor, Válvula de mariposa del colector de admisión; [Solo para autos con motores de gasolina]: Válvula solenoide 1 del absorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape, Válvula reguladora de presión de aceite, Ajustador de leva de entrada cilindro 2, Ajustador de leva de escape cilindro 2, Ajustador de leva de entrada cilindro 3, Ajustador de leva de escape cilindro 3 | |
| - | 10A | [Solo para vehículos con motores diésel]: Regulador de presión de combustible, Válvula de dosificación de combustible, Válvula 1 del control de sincronización de la válvula de admisión; [Solo para autos con motores de gasolina]: Inyector 2 cilindros 1, 2, 3 y 4, Ajustador de leva de entrada A cilindros 1, 2, 3 y 4, Ajustador de leva de entrada B cilindros 1, 2, 3 y 4, Relé de alimentación de la electrónica del motor | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | [Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula de cierre de refrigerante; Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento del aire de carga, Unidad de aleta de escape [Según la configuración], Módulo del sistema de diagnóstico de fugas del tanque de combustible [Solo autos en la configuración para el mercado chino] (Desde marzo de 2020) | |
| - | 10A | [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento del aire de carga, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata, Módulo del sistema de diagnóstico de fugas del tanque de combustible [Solo autos en la configuración para el mercado chino] (Desde marzo de 2020) | |
| - | 10A | [Solo para autos con motores de gasolina]: Sonda Lambda 1 antes del neutralizador: Elemento calefactor de la sonda Lambda, Sonda Lambda 1 después del neutralizador: Elemento calefactor de la sonda Lambda 1 después del convertidor catalítico | |
| - | 15A | Sensor de NOx [Solo para vehículos con motores diésel] | |
| - | 10A | [Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula solenoide 1 del absorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape | |
| - | 20A | [Solo para autos con motor de gasolina de 1.4 l o 1.5 l]: Bomba de circulación del calentador, Válvula solenoide 1 del absorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 15A | Unidad de control de la bomba de combustible [Solo para autos con motores de gasolina] | |
| - | 20A | Unidad de control de la bomba de combustible [Solo para vehículos con motor diésel] [Solo para vehículos con motor de gasolina y tracción total] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 40A | Relé del parabrisas calefaccionado | |
| - | 15A | Relé de la bocina | |
| - | 20A | [Solo para vehículos con motor de gasolina de 2.0 l]: Relé de alimentación de la electrónica del motor, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 7.5A | Relé principal [Solo para autos con motores de gasolina], Relé de alimentación terminal 30 [Solo para vehículos con motores diésel], Unidad de control del motor, Unidad de control ABS, Relé del parabrisas calefaccionado | |
| - | 7.5A | Unidad de control de monitoreo de batería, Interfaz de diagnóstico del bus de datos | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 30A | Relé 2 para el parabrisas calefaccionado | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [Para autos con motor diésel] | ||
| - | Relé principal [Para autos con motores de gasolina]; Relé de alimentación terminal 30 [Para autos con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [Para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [Para autos con motor diésel] | ||
| - | Relé de alimentación de la electrónica del motor [Para autos con motor de gasolina de 2.0 l] | ||
| - | Relé del parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | Relé 2 para el parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Alimentación para fusibles: Fusible 1, 2 en la caja de fusibles C, Fusible 5 a 14 en la caja de fusibles C, Fusible 22 en la caja de fusibles C, Fusible 32 a 42 en la caja de fusibles C, Fusible 46, 47, 49 en la caja de fusibles C, Fusible 51 a 53 en la caja de fusibles C | ||
| - | [Solo para vehículos con batería en el compartimento de equipaje]: Ventilador del radiador | ||
| - | Generador con regulador de voltaje | ||
| - | Batería | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Alimentación para fusibles: Fusible 3 en la caja de fusibles C, Fusible 15 a 20 en la caja de fusibles C, Fusible 23 a 28 en la caja de fusibles C, Fusible 43 a 45 en la caja de fusibles C, Fusible 50 en la caja de fusibles C; [Solo para vehículos con batería en el compartimento de equipaje]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Ventilador del radiador |

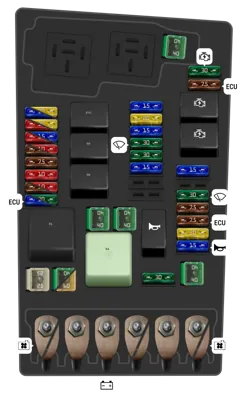

Caja de fusibles en el motor (Desde julio de 2020)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS [Solo para vehículos sin sistema de protección de peatones] | |
| - | 60A | Unidad de control ABS [Solo para vehículos con sistema de protección de peatones] | |
| - | 15A | Unidad de control del motor [Solo para autos con motores de gasolina] | |
| - | 30A | Unidad de control del motor [Solo para vehículos con motores diésel] | |
| - | 7.5A | [Solo para vehículos con motores diésel]: Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé para el sistema de dosificación del agente reductor, Relé de calefacción de alta potencia, Válvula de conmutación del enfriador de EGR, Relé de calefacción de baja potencia, Válvula solenoide de limitación de presión de sobrealimentación, Medidor de flujo de aire, Resistencia de calefacción para el sistema de ventilación del cárter del motor, Regulador de presión de combustible [Dependiendo de la configuración] | |
| - | 10A | Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para vehículos con motor de gasolina de 2.0 l]: Válvula de control de la boquilla de enfriamiento del pistón, Válvula de derivación del turbocompresor, Válvula de mariposa del colector de admisión; [Solo para autos con motores de gasolina]: Válvula solenoide 1 del adsorbedor, Válvula 1 para el control de sincronización de la válvula de escape, Válvula reguladora de presión de aceite, Ajustador de leva de entrada cilindro 2, Ajustador de leva de escape cilindro 2, Ajustador de leva de entrada cilindro 3, Ajustador de leva de escape cilindro 3; Válvula 1 del control de sincronización de la válvula de admisión [Solo para autos con motor de gasolina de 1.4 l]; Válvula 1 del ajustador de sincronización de la válvula de admisión [Solo para vehículos con motor de gasolina de 1.5 l]; Válvula de derivación del turbocompresor [Para vehículos en el paquete Top-Sport] | |
| - | 10A | [Solo para vehículos con motores diésel]: Regulador de presión de combustible [Dependiendo de la configuración], Válvula de dosificación de combustible, Válvula 1 del control de sincronización de la válvula de admisión; [Solo para autos con motores de gasolina]: Inyector 2 cilindros 1, 2, 3 y 4, Ajustador de leva de entrada A cilindros 1, 2, 3 y 4, Ajustador de leva de entrada B cilindros 1, 2, 3 y 4, Relé de alimentación de la electrónica del motor; Actuador de control de elevación de válvulas 1, 2, 3, 4, 5, 6, 7 y 8 [Para vehículos en el paquete Top-Sport] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | [Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula de cierre de refrigerante, Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento del aire de carga | |
| - | 10A | Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento del aire de carga; Unidad de aleta de escape [Solo para autos con motores de gasolina] [Dependiendo de la configuración]; [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata, Resistencia de calefacción para el sistema de ventilación del cárter del motor, Actuador del sistema de gestión térmica del motor, Válvula de control de refrigerante, Válvula de control de la boquilla de enfriamiento del pistón; [Para vehículos en el paquete Top-Sport]: Unidad de aleta de escape, Unidad de válvula de gas de escape 2, Bomba de circulación de refrigerante; Módulo del sistema de diagnóstico de fugas del tanque de combustible [Solo autos en la configuración para el mercado chino] | |
| - | 10A | [Solo para autos con motores de gasolina]: Sonda Lambda 1 antes del neutralizador: elemento calefaccionado de la sonda Lambda, Sonda Lambda 1 después del neutralizador: elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico | |
| - | 15A | [Solo para vehículos con motores diésel]: Sensor de NOx, Unidad de control del sensor de NOx, Unidad de control de 3 sensores de NOx, Unidad de control del sensor de partículas de hollín | |
| - | 10A | [Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula solenoide 1 del adsorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape | |
| - | 20A | [Solo para autos con motor de gasolina de 1.4 l o 1.5 l]: Bomba de circulación del calentador, Válvula solenoide 1 del adsorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 15A | Unidad de control de la bomba de combustible [Solo para autos con motores de gasolina] | |
| - | 20A | Unidad de control de la bomba de combustible [Solo para vehículos con motores diésel] [Solo para vehículos con motor de gasolina y tracción total] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 40A | Relé del parabrisas calefaccionado | |
| - | 15A | Relé de la bocina | |
| - | 20A | [Solo para vehículos con motor de gasolina de 2.0 l]: Relé de alimentación de la electrónica del motor, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 7.5A | Relé principal [Solo para autos con motores de gasolina], Relé de alimentación terminal 30 [Solo para vehículos con motores diésel], Unidad de control del motor, Unidad de control ABS, Relé del parabrisas calefaccionado | |
| - | 7.5A | Unidad de control de monitoreo de batería, Interfaz de diagnóstico de bus de datos | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 30A | Relé 2 para el parabrisas calefaccionado | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 15A | Faro delantero izquierdo | |
| - | 20A | Unidad de control del calentador adicional | |
| - | 15A | Faro delantero derecho | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [Para autos con motor diésel] | ||
| - | Relé principal [Para autos con motores de gasolina]; Relé de alimentación terminal 30 [Para autos con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [Para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [Para autos con motor diésel] | ||
| - | Relé de alimentación de la electrónica del motor [Para autos con motor de gasolina de 2.0 l] | ||
| - | Relé del parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | Relé 2 para el parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Alimentación para fusibles: Fusible 1, 2 en caja de fusibles C, Fusible 5 a 14 en caja de fusibles C, Fusible 22 en caja de fusibles C, Fusible 32 a 42 en caja de fusibles C, Fusible 46, 47, 49 en caja de fusibles C, Fusible 51 a 53 en caja de fusibles C | ||
| - | [Solo para vehículos con batería en el compartimento de equipaje]: Ventilador del radiador | ||
| - | Generador con regulador de voltaje | ||
| - | Batería | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Alimentación para fusibles: Fusible 3 en caja de fusibles C, Fusible 15 a 20 en caja de fusibles C, Fusible 23 a 28 en caja de fusibles C, Fusible 43 a 45 en caja de fusibles C, Fusible 50 en caja de fusibles C; [Solo para vehículos con batería en el compartimento de equipaje]: Unidad de control de la dirección asistida | ||
| - | [Solo para vehículos con batería en el compartimento del motor]: Ventilador del radiador |

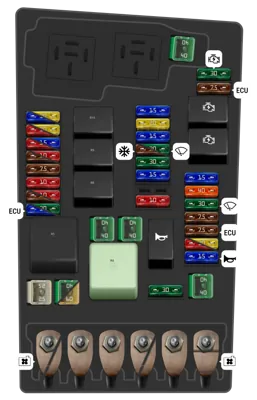

Caja de fusibles en el motor (Desde noviembre de 2020)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS [Solo para vehículos sin sistema de protección de peatones] | |
| - | 60A | Unidad de control ABS [Solo para vehículos con sistema de protección de peatones] | |
| - | 15A | Unidad de control del motor [Solo para autos con motores de gasolina] [Para vehículos con propulsión híbrida] | |
| - | 30A | Unidad de control del motor [Solo para vehículos con motores diésel] | |
| - | 7.5A | [Solo para vehículos con motores diésel] [Dependiendo de la configuración]: Medidor de flujo de aire, Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de calefacción de baja potencia, Relé de calefacción de alta potencia, Relé para el sistema de dosificación del agente reductor, Válvula solenoide de limitación de presión de sobrealimentación, Resistencia de calefacción para el sistema de ventilación del cárter del motor, Regulador de presión de combustible, Válvula de conmutación del enfriador de EGR | |
| - | 10A | Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para autos con motores de gasolina]: Válvula solenoide 1 del absorbedor, Válvula 1 para el control de sincronización de la válvula de escape, Válvula reguladora de presión de aceite, Ajustador de leva de entrada cilindros 2 y 3, Ajustador de leva de escape cilindros 2 y 3; [Solo para vehículos con motor de gasolina de 2.0 l]: Válvula de derivación del turbocompresor [Para vehículos en el paquete Top-Sport], Válvula de mariposa del colector de admisión, Válvula de control de la boquilla de enfriamiento del pistón; [Para vehículos con propulsión híbrida]: Válvula solenoide 1 del absorbedor, Válvula 1 para el control de sincronización de la válvula de escape, Válvula reguladora de presión de aceite, Válvula 1 para el control de sincronización de la válvula de admisión [Solo para vehículos con motor de gasolina de 1.5 l] | |
| - | 10A | [Para vehículos en el paquete Top-Sport]: Actuador de control de elevación de válvulas 1, 2, 3 y 4, Actuador de control de elevación de válvulas 5, 6, 7 y 8; [Solo para autos con motores de gasolina]: Relé de alimentación de la electrónica del motor, Inyector 2 cilindros 1, 2, 3 y 4, Ajustador de leva de entrada A cilindros 1, 2, 3 y 4, Ajustador de leva de entrada B cilindros 1, 2, 3 y 4; [Solo para vehículos con motores diésel]: Válvula 1 del control de sincronización de la válvula de admisión, Regulador de presión de combustible [Dependiendo de la configuración], Válvula de dosificación de combustible; [Para vehículos con propulsión híbrida]: Válvula de conmutación 2 del refrigerante, Bomba de refrigerante del circuito de alta temperatura, Válvula del circuito de refrigerante de la caja de cambios | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | [Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula de cierre de refrigerante, Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento de aire de carga [Dependiendo de la configuración] | |
| - | 10A | Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento de aire de carga [Dependiendo de la configuración]; Unidad de aleta de escape [Solo para autos con motores de gasolina] [Dependiendo de la configuración]; [Solo para vehículos con motores diésel]: Bomba de circulación del calentador, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata, Resistencia de calefacción para el sistema de ventilación del cárter del motor, Actuador del sistema de gestión térmica del motor, Válvula de control de refrigerante, Válvula de control de la boquilla de enfriamiento del pistón; [Para vehículos en el paquete Top-Sport]: Unidad de aleta de escape, Unidad de válvula de gas de escape 2, Bomba de circulación de refrigerante; [Para vehículos con propulsión híbrida]: Bomba de circulación del calentador, Bomba de refrigerante para el circuito de baja temperatura; Módulo del sistema de diagnóstico de fugas del tanque de combustible [Solo autos en la configuración para el mercado chino] | |
| - | 10A | [Solo para autos con motores de gasolina]: Sonda Lambda 1 antes del neutralizador: elemento calefaccionado de la sonda Lambda, Sonda Lambda 1 después del neutralizador: elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico | |
| - | 15A | [Solo para vehículos con motores diésel] [Para vehículos con propulsión híbrida]: Sensor de NOx, Unidad de control del sensor de NOx, Unidad de control de 3 sensores de NOx, Unidad de control del sensor de partículas de hollín 1 | |
| - | 10A | [Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calentador, Válvula solenoide 1 del absorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape | |
| - | 20A | [Solo para autos con motor de gasolina de 1.4 l o 1.5 l]: Bomba de circulación del calentador, Válvula solenoide 1 del absorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida [Motores de gasolina] [Para vehículos con propulsión híbrida] | |
| - | 15A | Unidad de control de la bomba de combustible [Solo para autos con motores de gasolina] [Para vehículos con propulsión híbrida] | |
| - | 20A | Unidad de control de la bomba de combustible [Solo para vehículos con motores diésel] [Solo para vehículos con motor de gasolina y tracción total] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 40A | Relé del parabrisas calefaccionado | |
| - | 15A | Relé de la bocina | |
| - | 10A | [Para vehículos con propulsión híbrida]: Cargador 1 de batería de alto voltaje, Unidad electrónica de control y potencia de la propulsión eléctrica | |
| - | 20A | [Solo para vehículos con motor de gasolina de 2.0 l]: Relé de alimentación de la electrónica del motor, Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 7.5A | Relé principal [Solo para autos con motores de gasolina], Relé de alimentación terminal 30 [Solo para vehículos con motores diésel], Unidad de control del motor, Unidad de control ABS, Relé del parabrisas calefaccionado | |
| - | 7.5A | Unidad de control de monitoreo de batería, Interfaz de diagnóstico del bus de datos | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos sin batería en el compartimento de equipaje] | |
| - | 40A | Servofreno [Para vehículos con propulsión híbrida] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 40A | Unidad de control del calentador de aire adicional [Solo para vehículos con motores diésel] | |
| - | 10A | [Para vehículos con propulsión híbrida]: Bomba de refrigerante de la batería de alto voltaje, Bomba de circulación de refrigerante delante de la unidad electrónica de control y potencia de la propulsión eléctrica, Válvula de cierre del tanque de combustible | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 30A | Relé 2 para el parabrisas calefaccionado | |
| - | 7.5A | Relé del aire acondicionado [Para vehículos con propulsión híbrida] | |
| - | 30A | Motor del limpiaparabrisas [Solo para vehículos con batería en el compartimento de equipaje] | |
| - | 15A | Faro delantero izquierdo | |
| - | 20A | Unidad de control del calentador adicional | |
| - | 15A | Faro delantero derecho | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [Para autos con motor diésel] | ||
| - | Relé principal [Para autos con motores de gasolina]; Relé de alimentación terminal 30 [Para autos con motor diésel] | ||
| - | Unidad de control de bujías incandescentes [Para autos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [Para autos con motor diésel] | ||
| - | Relé de alimentación de la electrónica del motor [Para autos con motor de gasolina de 2.0 l]; Relé del aire acondicionado [Para vehículos con propulsión híbrida] | ||
| - | Relé del parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | Relé 2 para el parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)] | ||
| - | [Solo para vehículos con batería en el compartimento del motor] [Para vehículos híbridos]: Alimentación para fusibles: Fusible 1, 2 en la caja de fusibles C, Fusibles 5 a 14 en la caja de fusibles C, Fusible 22 en la caja de fusibles C, Fusibles 32 a 42 en la caja de fusibles C, Fusibles 46, 47, 49 en la caja de fusibles C, Fusibles 51 a 53 en la caja de fusibles C | ||
| - | [Solo para vehículos con batería en el compartimento de equipaje]: Ventilador del radiador | ||
| - | Generador con regulador de voltaje; Unidad electrónica de control y potencia de la propulsión eléctrica [Para vehículos híbridos] | ||
| - | Batería; [Para vehículos híbridos]: Fusible 1 en la caja de fusibles F, Fusible 3 en la caja de fusibles G | ||
| - | Unidad de control de la dirección asistida [Solo para vehículos con batería en el compartimento del motor] [Para vehículos híbridos] | ||
| - | [Solo para vehículos con batería en el compartimento del motor] [Para vehículos híbridos]: Alimentación para fusibles: Fusible 3 en la caja de fusibles C, Fusibles 15 a 20 en la caja de fusibles C, Fusibles 23 a 28 en la caja de fusibles C, Fusibles 43 a 45 en la caja de fusibles C, Fusible 50 en la caja de fusibles C; [Solo para vehículos con batería en el compartimento de equipaje]: Unidad de control de la dirección asistida | ||
| - | Ventilador del radiador [Solo para vehículos con batería en el compartimento del motor] | ||
| - | Ventilador del radiador [Para vehículos híbridos] | ||
| - | 50A | Unidad mecatrónica de la caja de cambios DSG [Para vehículos híbridos] |

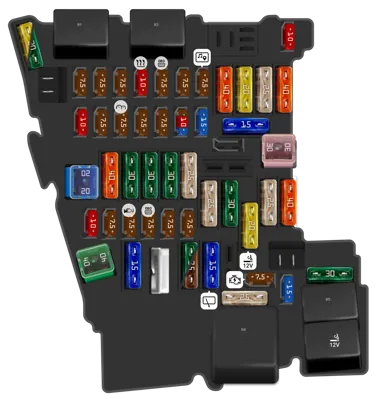

Panel de fusibles interior (Hasta octubre de 2020)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Unidad de control para la calefacción del agente reductor [Para clase ambiental Euro 6 AG/H/I] | |
| - | 30A | Unidad de control para la calefacción del agente reductor; Desde julio de 2020 [Para vehículos en el paquete Top-Sport]: Unidad de control de distribución de par 1, Unidad de control de distribución de par 2 | |
| - | 10A | Unidad de control electrónica de la columna de dirección [Solo para vehículos con volante calefaccionado] | |
| - | 7.5A | Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos | |
| - | 7.5A | Palanca selectora | |
| - | 10A | Panel de control de calefacción/aire acondicionado, Panel de control y visualización del aire acondicionado trasero, Receptor de señal de radio del calentador de líquido adicional, Relé de calefacción de la luneta trasera, Unidad de control de monitoreo de presión de neumáticos | |
| - | 7.5A | Interruptor de luz giratorio, Botón del freno de estacionamiento, Sensor de lluvia y luz, Conector de diagnóstico, Controlador de selección de perfil de conducción, Sensor de alarma de seguridad, Lámpara de techo 1 iluminación de contorno del techo, Unidad de control para luz adaptativa y control de alcance de faros [Según la configuración], Lámpara de techo 2 iluminación de contorno del techo; Agregado desde julio de 2020: Lámpara de iluminación estética de la puerta del conductor, Lámpara de iluminación estética para la puerta del pasajero delantero, Luz de la manija interior de la puerta trasera del lado del conductor, Luz de la manija interior de la puerta trasera del lado del pasajero delantero | |
| - | 7.5A | Unidad de control electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad de control, visualización e información frontal, Unidad de control de la pantalla Head-up | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 20A | Unidad de control del sistema de información electrónica 1, Unidad de control del sistema de navegación [Solo para vehículos con la configuración del mercado coreano] | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control del ventilador de aire de suministro [Fusible con contactos plateados] | |
| - | 10A | Unidad de control de bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Sintonizador de TV, Unidad de control del sistema de información electrónica 1, Amplificador de señal móvil de 2 bandas, Compartimento de almacenamiento con interfaz para teléfono móvil, Unidad de control para lector de tarjetas con chip, Divisor USB, Conector USB 1 | |
| - | 7.5A | Tablero de instrumentos, Unidad de control para el tablero de instrumentos, Unidad de control para el módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Unidad de control para un sistema de visión periférica | |
| - | 7.5A | Interfaz del sistema de autorización de acceso y arranque | |
| - | 7.5A | [Para clase ambiental Euro 6 ZD/F o Euro 6 plus]: Relé para el sistema de dosificación del agente reductor, Módulo de suministro para el sistema de dosificación del agente reductor | |
| - | 10A | [Para clase ambiental Euro 6 AG/H/I o Euro 6 BG/H/I]: Relé para el sistema de dosificación del agente reductor, Módulo de suministro para el sistema de dosificación del agente reductor | |
| - | 15A | [Para coches con motor de gasolina de 1.5 l]: Relé para el sistema de dosificación del agente reductor, Módulo de suministro para el sistema de dosificación del agente reductor | |
| - | 15A | Unidad de control de tracción total | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de suministro de energía a bordo [Fusible con contactos plateados] | |
| - | 30A | Unidad de control de la puerta del conductor [Solo para vehículos con volante a la izquierda], Motor del elevalunas trasero del lado del conductor, Unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la derecha] | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la tapa del compartimento de equipaje | |
| - | 10A | Cámara frontal para sistemas de asistencia al conductor, Unidad de control de control de crucero adaptativo, Unidad de control del sistema de asistencia al estacionamiento [Según la configuración], Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2, Unidad de control del sistema de asistencia al estacionamiento [Según la configuración] | |
| - | 7.5A | Unidad de control de airbag, Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor de luz giratorio, Espejo retrovisor interior, Relé de toma de corriente, Interruptor de luces de reversa, Sensor de presión del circuito de refrigerante, Sensor de calidad del aire, Botón del freno de estacionamiento, Botón de desactivación de ASR y Control Electrónico de Estabilidad | |
| - | 7.5A | Conector de diagnóstico, Regulador de control de alcance de faros; [Según la configuración]: Unidad de control para luz adaptativa y control de alcance de faros, Faro delantero izquierdo, Faro delantero derecho | |
| - | 7.5A | Faro delantero derecho [Según la configuración] | |
| - | 7.5A | Faro delantero izquierdo [Según la configuración] | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la izquierda], Unidad de control de la puerta del conductor [Solo para vehículos con volante a la derecha], Motor del elevalunas trasero del lado del pasajero delantero | |
| - | 20A | [Suministro de energía estándar desde el terminal 15], [El suministro de energía a través del terminal 30 es posible]: Toma de corriente 12V, Toma de corriente 2 12V, Toma de corriente 3 12V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho, Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control de suministro de energía a bordo | |
| - | 40A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Unidad de control de ajuste del asiento del conductor [Fusible térmico] | ||
| - | 30A | Inversor con toma de corriente, 12V/230V [Según la configuración] | |
| - | 7.5A | Toma de corriente de carga USB 1 [Según la configuración] (Desde julio de 2020) | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Sensor de posición del pedal del embrague, Relé de arranque 1, Relé de arranque 2 | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación del agente reductor [para coches con motor diésel]; Relé de la bomba de vacío [para coches con motor de gasolina de 1.5 l] | ||
| - | Relé del embrague electromagnético | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |

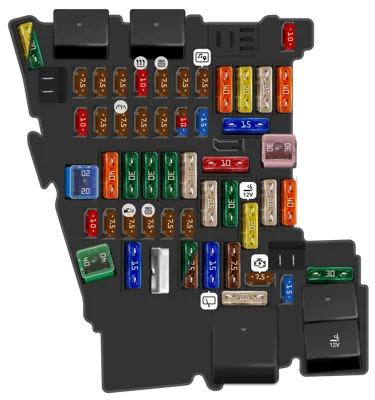

Panel de fusibles interior (Desde noviembre de 2020)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Unidad de control para el calentamiento del agente reductor [Para clase ambiental Euro 6 AG/H/I] | |
| - | 30A | Unidad de control para el calentamiento del agente reductor; Desde julio de 2020 [Para vehículos en el paquete Top-Sport]: Unidad de control de distribución de par 1, unidad de control de distribución de par 2 | |
| - | 10A | Unidad de control electrónica de la columna de dirección [Solo para vehículos con volante calefaccionado] | |
| - | 7.5A | Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos | |
| - | 7.5A | Palanca selectora | |
| - | 10A | Panel de control de calefacción/aire acondicionado, panel de control y visualización del aire acondicionado trasero, receptor de señal de radio del calentador de líquido adicional, relé de calefacción de la luneta trasera, unidad de control de monitoreo de presión de neumáticos | |
| - | 7.5A | Interruptor de luz giratorio, botón del freno de estacionamiento, sensor de lluvia y luz, conector de diagnóstico, controlador de selección de perfil de conducción, sensor de alarma de seguridad, lámpara de techo 1 iluminación de contorno del techo, unidad de control para luz adaptativa y control de alcance de faros [Según la configuración], lámpara de techo 2 iluminación de contorno del techo, lámpara de iluminación estética de la puerta del conductor, lámpara de iluminación estética para la puerta del pasajero delantero, luz de la manija interior de la puerta trasera del lado del conductor, luz de la manija interior de la puerta trasera del lado del pasajero delantero | |
| - | 7.5A | Unidad de control electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad frontal de control, visualización e información, unidad de control de la pantalla Head-up | |
| - | 40A | Unidad de control de la red de a bordo [Fusible con contactos plateados] | |
| - | 20A | Unidad de control del sistema de información electrónica 1, unidad de control del sistema de navegación [Solo para vehículos con la configuración del mercado coreano] | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control del ventilador de aire de suministro [Fusible con contactos plateados] | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 7.5A | [Según la configuración]: Unidad de control para lector de tarjetas con chip, unidad de control del sistema de información electrónica 1, amplificador de señal móvil de 2 bandas, compartimento de almacenamiento con interfaz para teléfono móvil, divisor USB, sintonizador de TV, conector USB 1 | |
| - | 7.5A | Tablero de instrumentos, unidad de control para el tablero de instrumentos, unidad de control para el módulo de llamada de emergencia y unidad de comunicación | |
| - | 7.5A | Unidad de control para un sistema de visión periférica | |
| - | 7.5A | Interfaz del sistema de autorización de acceso y arranque | |
| - | 7.5A | [Para clase ambiental Euro 6 ZD/F o Euro 6 plus]: Relé para el sistema de dosificación del agente reductor, módulo de suministro para el sistema de dosificación del agente reductor | |
| - | 10A | [Para clase ambiental Euro 6 AG/H/I o Euro 6 BG/H/I]: Relé para el sistema de dosificación del agente reductor, módulo de suministro para el sistema de dosificación del agente reductor | |
| - | 15A | [Para autos con motor de gasolina de 1.5 l]: Relé para el sistema de dosificación del agente reductor, módulo de suministro para el sistema de dosificación del agente reductor | |
| - | 15A | Unidad de control de tracción total | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de la red de a bordo [Fusible con contactos plateados] | |
| - | 30A | Unidad de control de la puerta del conductor [Solo para vehículos con volante a la izquierda], motor del elevalunas trasero del lado del conductor, unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la derecha] | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 10A | [Para vehículos con propulsión híbrida]: Batería de alto voltaje 1, conector de servicio del sistema de alto voltaje | |
| - | 30A | Unidad de control de la tapa del compartimento de equipaje | |
| - | 10A | Cámara frontal para sistemas de asistencia al conductor, unidad de control de control de crucero adaptativo, unidad de control del sistema de asistencia al estacionamiento [Según la configuración], unidad de control de asistencia de cambio de carril, unidad de control de asistencia de cambio de carril 2, unidad de control del sistema de asistencia al estacionamiento [Según la configuración] | |
| - | 7.5A | Unidad de control de airbag, lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor de luz giratorio, espejo retrovisor interior, relé de toma de corriente, interruptor de luces de reversa, sensor de presión del circuito de refrigerante, sensor de calidad del aire, botón del freno de estacionamiento, botón de desactivación de ASR y Control Electrónico de Estabilidad | |
| - | 7.5A | Conector de diagnóstico, regulador de control de alcance de faros; [Según la configuración]: Unidad de control para luz adaptativa y control de alcance de faros, faro delantero izquierdo, faro delantero derecho | |
| - | 7.5A | Faro delantero derecho [Según la configuración] | |
| - | 7.5A | Faro delantero izquierdo [Según la configuración] | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la izquierda], unidad de control de la puerta del conductor [Solo para vehículos con volante a la derecha], motor del elevalunas trasero del lado del pasajero delantero | |
| - | 20A | [Suministro de energía estándar desde el terminal 15], [El suministro de energía a través del terminal 30 es posible]: Toma de corriente 12V, toma de corriente 2 12V, toma de corriente 3 12V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho, unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 40A | Unidad de control del paquete de audio digital | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Unidad de control de ajuste del asiento del conductor [Fusible térmico] | ||
| - | 30A | Inversor con toma de corriente, 12V/230V [Según la configuración] | |
| - | 7.5A | Toma de carga USB 1 [Según la configuración] | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Unidad de control de generación de ruido del motor [Para vehículos con propulsión híbrida] | |
| - | 7.5A | Sensor de posición del pedal del embrague, relé de arranque 1, relé de arranque 2; [Para vehículos con propulsión híbrida]: Batería de alto voltaje 1, unidad electrónica de control y potencia de la propulsión eléctrica | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación del agente reductor [para autos con motor diésel]; Relé de la bomba de vacío [para autos con motor de gasolina de 1.5 l] | ||
| - | Relé del embrague electromagnético | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |
