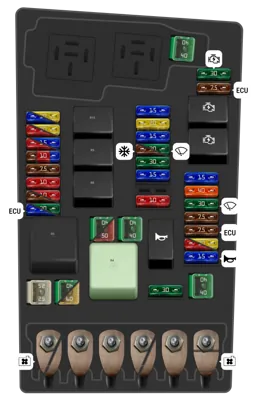

Caja de fusibles en el motor

N°	A	Descripción
-	25A	Unidad de control ABS
-	40A	Unidad de control ABS [Solo para vehículos sin sistema de protección de peatones]
-	60A	Unidad de control ABS [Solo para vehículos con sistema de protección de peatones]
-	15A	Unidad de control del motor [Solo para autos con motores de gasolina] [Para vehículos con propulsión híbrida]
-	30A	Unidad de control del motor [Solo para vehículos con motores diesel]
-	7.5A	[Solo para vehículos con motores diesel] [Dependiendo de la configuración]: Medidor de flujo de aire, Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador, Relé de calefacción de baja potencia, Relé de calefacción de alta potencia, Relé para el sistema de dosificación del agente reductor, Válvula solenoide de limitación de presión de sobrealimentación, Resistencia de calefacción para el sistema de ventilación del cárter del motor, Regulador de presión de combustible, Válvula de conmutación del enfriador de EGR
-	10A	Sensor de nivel y temperatura de aceite, Unidad de control del ventilador del radiador; [Solo para autos con motores de gasolina]: Válvula solenoide 1 del adsorbedor, Válvula 1 para el control de sincronización de la válvula de escape, Válvula reguladora de presión de aceite, Ajustador de leva de entrada cilindros 2 y 3, Ajustador de leva de escape cilindros 2 y 3; [Solo para vehículos con motor de gasolina de 2.0 l]: Válvula de derivación del turbocompresor [Para vehículos en el paquete Top-Sport], Válvula de mariposa del colector de admisión, Válvula de control de la boquilla de enfriamiento del pistón; [Para vehículos con propulsión híbrida]: Válvula solenoide 1 del adsorbedor, Válvula 1 para el control de sincronización de la válvula de escape, Válvula reguladora de presión de aceite, Válvula 1 para el control de sincronización de la válvula de admisión [Solo para vehículos con motor de gasolina de 1.5 l]
-	10A	[Para vehículos en el paquete Top-Sport]: Actuador de control de elevación de válvula 1, 2, 3 y 4, Actuador de control de elevación de válvula 5, 6, 7 y 8; [Solo para autos con motores de gasolina]: Relé de alimentación de la electrónica del motor, Inyector 2 cilindros 1, 2, 3 y 4, Ajustador de leva de entrada A cilindros 1, 2, 3 y 4, Ajustador de leva de entrada B cilindros 1, 2, 3 y 4; [Solo para vehículos con motores diesel]: Válvula 1 del control de sincronización de la válvula de admisión, Regulador de presión de combustible [Dependiendo de la configuración], Válvula de dosificación de combustible; [Para vehículos con propulsión híbrida]: Válvula de conmutación 2 de refrigerante, Bomba de refrigerante del circuito de alta temperatura, Válvula del circuito de refrigerante de la caja de cambios
-	7.5A	Interruptor de luz de freno
-	7.5A	[Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calefactor, Válvula de cierre de refrigerante, Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento de aire de carga [Dependiendo de la configuración]
-	10A	Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento de aire de carga [Dependiendo de la configuración]; Unidad de aleta de escape [Solo para autos con motores de gasolina] [Dependiendo de la configuración]; [Solo para vehículos con motores diesel]: Bomba de circulación del calefactor, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata, Resistencia de calefacción para el sistema de ventilación del cárter del motor, Actuador del sistema de gestión térmica del motor, Válvula de control de refrigerante, Válvula de control de la boquilla de enfriamiento del pistón; [Para vehículos en el paquete Top-Sport]: Unidad de aleta de escape, Unidad de válvula de gas de escape 2, Bomba de circulación de refrigerante; [Para vehículos con propulsión híbrida]: Bomba de circulación del calefactor, Bomba de refrigerante para el circuito de baja temperatura; Módulo del sistema de diagnóstico de fugas del tanque de combustible [Solo autos en la configuración para el mercado chino]
-	15A	Desde noviembre de 2021: Válvula del circuito de refrigerante de la caja de cambios, Bomba de enfriamiento de aire de carga [Dependiendo de la configuración]; Unidad de aleta de escape [Solo para autos con motores de gasolina] [Dependiendo de la configuración]; [Solo para vehículos con motores diesel]: Bomba de circulación del calefactor, Válvula reguladora de presión de aceite, Válvula del circuito de refrigerante de la culata, Resistencia de calefacción para el sistema de ventilación del cárter del motor, Actuador del sistema de gestión térmica del motor, Válvula de control de refrigerante, Válvula de control de la boquilla de enfriamiento del pistón; [Para vehículos en el paquete Top-Sport]: Unidad de aleta de escape, Unidad de válvula de gas de escape 2, Bomba de circulación de refrigerante; [Para vehículos con propulsión híbrida]: Bomba de circulación del calefactor, Bomba de refrigerante para el circuito de baja temperatura; Módulo del sistema de diagnóstico de fugas del tanque de combustible [Solo autos en la configuración para el mercado chino]
-	10A	[Solo para autos con motores de gasolina]: Sonda Lambda 1 antes del neutralizador: Elemento calefaccionado de la sonda Lambda, Sonda Lambda 1 después del neutralizador: Elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico
-	15A	[Solo para vehículos con motores diesel] [Para vehículos con propulsión híbrida]: Sensor de NOx, Unidad de control del sensor de NOx, Unidad de control 3 sensores de NOx, Unidad de control 1 sensor de partículas de hollín
-	10A	[Solo para vehículos con motor de gasolina de 2.0 l]: Bomba de circulación del calefactor, Válvula solenoide 1 del adsorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape
-	20A	[Solo para autos con motor de gasolina de 1.4 l o 1.5 l]: Bomba de circulación del calefactor, Válvula solenoide 1 del adsorbedor, Válvula 1 del control de sincronización de la válvula de admisión, Válvula 1 para el control de sincronización de la válvula de escape, Bobina de encendido 1, 2, 3 y 4 con etapa de salida [Motores de gasolina] [Para vehículos con propulsión híbrida]
-	15A	Unidad de control de la bomba de combustible [Solo para autos con motores de gasolina] [Para vehículos con propulsión híbrida]
-	20A	Unidad de control de la bomba de combustible [Solo para vehículos con motores diesel] [Solo para vehículos con motor de gasolina y tracción total]
-	40A	Unidad de control del calefactor de aire adicional [Solo para vehículos con motores diesel]
-	50A	Motor de la bomba de aire secundario [Para vehículos con bomba de aire secundario]
-	40A	Unidad de control del calefactor de aire adicional [Solo para vehículos con motores diesel]
-	30A	Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos sin batería en el compartimento de equipaje]
-	40A	Relé del parabrisas calefaccionado
-	15A	Relé de la bocina
-	10A	[Para vehículos con propulsión híbrida]: Cargador 1 de batería de alto voltaje, Unidad de electrónica de control y potencia de la propulsión eléctrica
-	20A	[Solo para vehículos con motor de gasolina de 2.0 l]: Relé de alimentación de la electrónica del motor, Bobina de encendido 1, 2, 3 y 4 con etapa de salida
-	7.5A	Relé principal [Solo para autos con motores de gasolina], Relé de alimentación terminal 30 [Solo para vehículos con motores diesel], Unidad de control del motor, Unidad de control ABS, Relé del parabrisas calefaccionado
-	7.5A	Unidad de control de monitoreo de batería, Interfaz de diagnóstico del bus de datos
-	30A	Motor del limpiaparabrisas [Solo para vehículos sin batería en el compartimento de equipaje]
-	40A	Servofreno [Para vehículos con propulsión híbrida]
-	15A	Unidad mecatrónica de la caja de cambios DSG
-	7.5A	Unidad de control del motor
-	30A	Arrancador
-	40A	Unidad de control del calefactor de aire adicional [Solo para vehículos con motores diesel]
-	10A	[Para vehículos con propulsión híbrida]: Bomba de refrigerante de la batería de alto voltaje, Bomba de circulación de refrigerante delante de la unidad de electrónica de control y potencia de la propulsión eléctrica, Válvula de cierre del tanque de combustible
-	15A	Unidad mecatrónica de la caja de cambios DSG [Solo para vehículos con batería en el compartimento de equipaje]
-	30A	Relé 2 para el parabrisas calefaccionado
-	7.5A	Relé del aire acondicionado [Para vehículos con propulsión híbrida]
-	30A	Motor del limpiaparabrisas [Solo para vehículos con batería en el compartimento de equipaje]
-	15A	Faro delantero izquierdo
-	20A	Unidad de control del calefactor adicional
-	15A	Faro delantero derecho
-		Relé del arrancador 1
-		Relé del arrancador 2
-		Relé de la bocina
-		Relé de calefacción de alta potencia [Para autos con motor diesel]
-		Relé principal [Para autos con motores de gasolina]; Relé de alimentación terminal 30 [Para autos con motor diesel]
-		Unidad de control de bujías de incandescencia [Para autos con motor diesel]
-		Relé de calefacción de baja potencia [Para autos con motor diesel]
-		Relé de alimentación de la electrónica del motor [Para autos con motor de gasolina de 2.0 l]; Relé del aire acondicionado [Para vehículos con propulsión híbrida]
-		Relé del parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)]
-		Relé 2 para el parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado (4GX)]
-		[Solo para vehículos con batería en el compartimento del motor] [Para vehículos híbridos]: Alimentación para fusibles: Fusible 1, 2 en caja de fusibles C, Fusible 5 a 14 en caja de fusibles C, Fusible 22 en caja de fusibles C, Fusible 32 a 42 en caja de fusibles C, Fusible 46, 47, 49 en caja de fusibles C, Fusible 51 a 53 en caja de fusibles C
-		[Solo para vehículos con batería en el compartimento de equipaje]: Ventilador del radiador
-		Generador con regulador de voltaje; Unidad de electrónica de control y potencia de la propulsión eléctrica [Para vehículos híbridos]
-		Batería; [Para vehículos híbridos]: Fusible 1 en caja de fusibles F, Fusible 3 en caja de fusibles G
-		Unidad de control de la dirección asistida [Solo para vehículos con batería en el compartimento del motor] [Para vehículos híbridos]
-		[Solo para vehículos con batería en el compartimento del motor] [Para vehículos híbridos]: Alimentación para fusibles: Fusible 3 en caja de fusibles C, Fusible 15 a 20 en caja de fusibles C, Fusible 23 a 28 en caja de fusibles C, Fusible 43 a 45 en caja de fusibles C, Fusible 50 en caja de fusibles C; [Solo para vehículos con batería en el compartimento de equipaje]: Unidad de control de la dirección asistida
-		Ventilador del radiador [Solo para vehículos con batería en el compartimento del motor]
-		Ventilador del radiador [Para vehículos híbridos]
-	50A	Unidad mecatrónica de la caja de cambios DSG [Para vehículos híbridos]

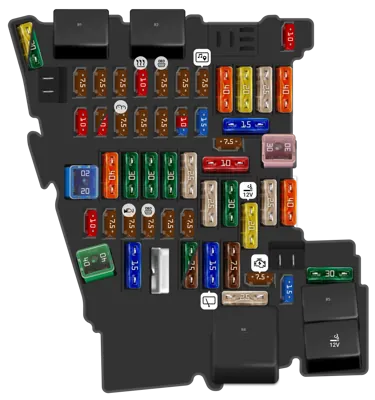

Panel de fusibles interior

N°	A	Descripción
-	20A	Unidad de control para la calefacción del agente reductor [Para clase ambiental Euro 6 AG/H/I (Hasta octubre de 2021)] [Para vehículos con motores diésel (Desde noviembre de 2021)]
-	30A	[Para vehículos en el paquete Top-Sport]: Unidad de control de distribución de par 1, Unidad de control de distribución de par 2
-	10A	Unidad de control electrónica de la columna de dirección [Solo para vehículos con volante calefaccionado]
-	7.5A	Sirena de alarma
-	7.5A	Interfaz de diagnóstico del bus de datos
-	7.5A	Palanca selectora
-	10A	Panel de control de calefacción/aire acondicionado, Panel de control y visualización del aire acondicionado trasero, Receptor de señal de radio del calentador de líquido adicional, Relé de calefacción de la luneta trasera, Unidad de control de monitoreo de presión de neumáticos
-	7.5A	Interruptor de luz giratorio, Botón del freno de estacionamiento, Sensor de lluvia y luz, Conector de diagnóstico, Controlador de selección de perfil de conducción, Sensor de alarma de seguridad, Lámpara de techo 1 iluminación de contorno del techo, Unidad de control para luz adaptativa y control de alcance de faros [Según la configuración], Lámpara de techo 2 iluminación de contorno del techo, Lámpara de iluminación estética de la puerta del conductor, Lámpara de iluminación estética para la puerta del pasajero delantero, Luz de la manija interior de la puerta trasera del lado del conductor, Luz de la manija interior de la puerta trasera del lado del pasajero delantero
-	7.5A	Unidad de control electrónica de la columna de dirección
-	7.5A	Pantalla para la unidad de control, visualización e información frontal, Unidad de control de la pantalla de visualización frontal (Head-up display)
-	40A	Unidad de control de suministro de energía a bordo [Fusible con contactos plateados]
-	20A	Unidad de control del sistema de información electrónica 1, Unidad de control del sistema de navegación [Solo para vehículos con la configuración del mercado coreano]
-	25A	Unidad de control del tensor del cinturón de seguridad delantero izquierdo
-	40A	Unidad de control del ventilador de aire de suministro [Fusible con contactos plateados]
-	10A	Unidad de control electrónica del bloqueo de la columna de dirección
-	7.5A	[Según la configuración]: Unidad de control para lector de tarjetas con chip, Unidad de control del sistema de información electrónica 1, Amplificador de señal móvil de 2 bandas, Compartimento de almacenamiento con interfaz de teléfono móvil, Divisor USB, Sintonizador de TV, Conector USB 1
-	10A	Desde julio de 2021: [Según la configuración]: Unidad de control para lector de tarjetas con chip, Unidad de control del sistema de información electrónica 1, Amplificador de señal móvil de 2 bandas, Compartimento de almacenamiento con interfaz de teléfono móvil, Divisor USB, Sintonizador de TV, Conector USB 1
-	7.5A	Tablero de instrumentos, Unidad de control para el tablero de instrumentos, Unidad de control para el módulo de llamada de emergencia y unidad de comunicación
-	7.5A	Unidad de control para un sistema de visión periférica
-	7.5A	Interfaz del sistema de autorización de acceso y arranque
-	7.5A	[Para clase ambiental Euro 6 ZD/F o Euro 6 plus] (Hasta octubre de 2021): Relé para el sistema de dosificación del agente reductor, Módulo de suministro para el sistema de dosificación del agente reductor
-	10A	[Para clase ambiental Euro 6 AG/H/I o Euro 6 BG/H/I]: Relé para el sistema de dosificación del agente reductor, Módulo de suministro para el sistema de dosificación del agente reductor
-	15A	[Para autos con motor de gasolina de 1.5 l]: Módulo de suministro para el sistema de dosificación del agente reductor, Relé de la bomba de vacío (Desde noviembre de 2021)
-	15A	Unidad de control de tracción total
-	15A	Unidad de control de reconocimiento de remolque
-	20A	Unidad de control del techo corredizo
-	40A	Unidad de control de suministro de energía a bordo [Fusible con contactos plateados]
-	30A	Unidad de control de la puerta del conductor [Solo para vehículos con volante a la izquierda], Motor del elevalunas trasero, lado del conductor, Unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la derecha]
-	30A	Unidad de control de suministro de energía a bordo
-	30A	Unidad de control de suministro de energía a bordo
-	25A	Unidad de control de reconocimiento de remolque
-	7.5A	[Para vehículos con arranque remoto del motor] [Para vehículos con preparación para la instalación de arranque remoto del motor]: Relé del sistema de arranque remoto, Sensor de presión del circuito de refrigerante
-	10A	[Para vehículos con propulsión híbrida]: Batería de alto voltaje 1, Conector de servicio del sistema de alto voltaje
-	30A	Unidad de control de la tapa del compartimento de equipaje
-	10A	Cámara frontal para sistemas de asistencia al conductor, Unidad de control de control de crucero adaptativo, Unidad de control del sistema de asistencia al estacionamiento [Según la configuración], Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2
-	7.5A	Unidad de control de airbag, Lámpara indicadora de desactivación del airbag del pasajero delantero
-	7.5A	Interruptor de luz giratorio, Espejo retrovisor interior, Relé de toma de corriente, Interruptor de luces de reversa, Sensor de presión del circuito de refrigerante, Sensor de calidad del aire, Botón del freno de estacionamiento, Botón de desactivación de ASR y Control Electrónico de Estabilidad
-	7.5A	Conector de diagnóstico, Regulador de control de alcance de faros; [Según la configuración]: Unidad de control para luz adaptativa y control de alcance de faros, Faro delantero izquierdo, Faro delantero derecho
-	7.5A	Faro delantero derecho [Según la configuración]
-	7.5A	Faro delantero izquierdo [Según la configuración]
-	25A	Unidad de control de reconocimiento de remolque
-	30A	Unidad de control de la puerta del pasajero delantero [Solo para vehículos con volante a la izquierda], Unidad de control de la puerta del conductor [Solo para vehículos con volante a la derecha], Motor del elevalunas trasero del lado del pasajero delantero
-	20A	[Suministro de energía estándar desde el terminal 15], [El suministro de energía a través del terminal 30 es posible]: Toma de corriente 12V, Toma de corriente 2 12V, Toma de corriente 3 12 V
-	25A	Unidad de control del tensor del cinturón de seguridad delantero derecho, Unidad de control del tensor del cinturón de seguridad delantero izquierdo
-	40A	Unidad de control de suministro de energía a bordo
-	40A	Unidad de control del paquete de audio digital
-	15A	Unidad de control de reconocimiento de remolque
-		Unidad de control de ajuste del asiento del conductor [Fusible térmico]
-	30A	Inversor con toma de corriente, 12V/230V [Según la configuración]
-	7.5A	Toma de carga USB 1 [Según la configuración]
-	15A	Motor del limpiaparabrisas trasero
-	7.5A	Unidad de control de generación de ruido del motor [Para vehículos con propulsión híbrida]
-	7.5A	Sensor de posición del pedal del embrague, Relé de arranque 1, Relé de arranque 2; [Para vehículos con propulsión híbrida]: Batería de alto voltaje 1, Unidad electrónica de control y potencia de la propulsión eléctrica
-	25A	Panel de control y visualización del aire acondicionado trasero
-	15A	Unidad de control de amortiguación electrónica
-	30A	Relé de calefacción de la luneta trasera
-		Relé para el sistema de dosificación del agente reductor [para autos con motor diésel]; Relé de la bomba de vacío [para autos con motor de gasolina de 1.5 l]
-		Relé del embrague electromagnético
-		Relé de suministro de energía terminal 15
-		Relé de calefacción de la luneta trasera
-		Relé de toma de corriente
