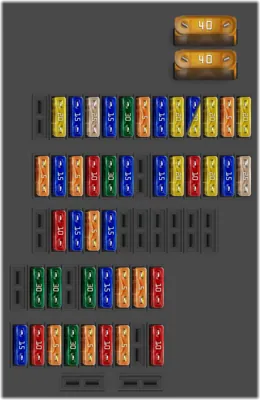

Tablero de instrumentos, izquierdo

N°	A	Descripción
1	20A	Encendedor de cigarrillos
2	5A	Receptor de control remoto para calefactor auxiliar de refrigerante, Bomba de circulación, Bomba de refrigerante
3	20A	Toma de 12 V (trasera derecha), Encendedor de cigarrillos trasero
4	15A	Calefactor auxiliar de refrigerante/calefactor suplementario
4	20A	Calefactor auxiliar de refrigerante/calefactor suplementario
5	20A	Toma de 12 V 2 (consola central delantera), Toma de 12 V 3 (trasera)
6	15A	Unidad de control de autorización de entrada y arranque
7	5A	Unidad de control de selección de antena, Conexión de diagnóstico
8	30A	Motor del limpiaparabrisas
9	15A	Unidad de control de suministro a bordo/bomba de lavadora
10	25A	Regulador de ventana trasero izquierdo
11	15A	Cierre centralizado/control de la puerta trasera izquierda, delantera izquierda
12	20A	Unidad de control de suministro a bordo, iluminación interior
14	25A	Regulador de ventana delantero izquierdo
15	15A	Unidad de control central del sistema de conveniencia, Bombillas de las luces de freno y traseras derechas
16	20A	Unidad de control de suministro a bordo/fanfarria
17	10A	Unidad de control de suministro a bordo/señal de giro, luz lateral izquierda
18	20A	Bomba del sistema de lavado de faros
19	15A	Unidad de control de suministro a bordo/luz antiniebla
21	15A	Unidad de control de suministro a bordo
22	30A	Unidad de control de bloqueo del diferencial del eje
23	10A	Unidad de control de bloqueo del diferencial del eje, unidad de control de desacoplamiento de la barra estabilizadora
24	5A	Unidad de control del monitor de presión de neumáticos
25	15A	Unidad de control de ajuste de la columna de dirección y altura del cinturón
26	5A	Sistema de airbag, Unidad de control del motor, Inserto del panel de instrumentos, Interruptor maestro/aislador de batería, Interruptor del pedal de freno [motor 4.2L] - Interruptor del pedal de embrague [motor 3.2L, motor 3.0L], Relé de supresión de luz de freno para ESP [motor 4.2L], Medidor de masa de aire 1 y 2 [motor 5.0L], Medidor de masa de aire [motor 2.5L, motor 3.0L]
33	15A	Unidad de control de electrónica de la columna de dirección, Calefacción del volante
34	5A	Sistema de alarma antirrobo, Sensor ultrasónico de alarma antirrobo, Sensor de inclinación del vehículo
35	15A	Unidad de control de suministro a bordo, Luz de cruce izquierda, Luz de carretera
36	10A	Unidad de control de suministro a bordo
38	10A	Interruptor de luz de freno
39	5A	Relé del sistema de aire acondicionado, Relé de contacto X, Relé de suministro de voltaje del terminal 15, Inserto del panel de instrumentos, Ventana trasera calefaccionada, Relé de modo de transporte
40	5A	Unidad de control en el inserto del panel de instrumentos
41	15A	Unidad de control de autorización de entrada y arranque
42	30A	Unidad de control de ajuste del techo corredizo
44	30A	Ajuste longitudinal del asiento izquierdo, Ajustador de inclinación del asiento (sin memoria), Ajuste longitudinal del asiento izquierdo / Unidad de control de ajuste de la columna de dirección
45	30A	Ajustador de altura del asiento izquierdo, Ajustador del respaldo izquierdo, Unidad de control del calefactor del asiento trasero izquierdo y derecho
47	10A	Unidad de control de bloqueo del diferencial del eje
49	5A	Unidad de control Servotronic, Unidad de control de desacoplamiento de la barra estabilizadora
50	10A	Elemento calefaccionado del respiradero del cárter, Válvula de entrada de aire secundario
51	5A	Sensor de calidad del aire, Interruptor de contacto para freno de estacionamiento, Conexión de diagnóstico, Relé de modo de transporte
52	30A	Motor del limpiaparabrisas trasero
53	5A	Calefacción del espejo exterior, interruptor de luz, Unidad de control de electrónica de la columna de dirección
54	10A	Control de rango de los faros
55	15A	Relé del sistema de aire acondicionado, Relé del ventilador de aire fresco para la 2ª velocidad
56	40A	Relé de aislamiento de célula solar, Motor para la regulación del ventilador delantero Bitron
57	40A	Motor para la regulación del ventilador trasero Bitron

Panel de fusibles del motor

N°	A	Descripción
-		Relé de suministro de corriente Motronic 2 [3.2L]
-		No asignado [4.2L]
-		Relé de suministro de corriente Motronic [3.2L & 4.2L]
-		Relé de la bomba de aire secundaria
-		Relé para la bomba de refrigerante adicional
-		Relé de la bomba de combustible [3.2L], Relé de la bomba de combustible eléctrica 2 [4.2L]
-		Relé del servofreno [Solo modelos con caja de cambios automática]
-		Relé de la bomba de combustible eléctrica 2 [3.2L]; Relé de la bomba de combustible [4.2L]
-		Relé de suministro de voltaje del terminal 50
1	60A	Ventilador 1
2	30A	Ventilador 2
3	40A	Motor de la bomba de aire secundaria
4	-	No asignado [3.2L]
4	40A	Motor de la bomba de aire secundaria 2 [4.2L]
7	20A	Bobinas de encendido para cilindros 1-3 [3.2L], Inyectores para cilindros 1-3 [3.2L], Bobinas de encendido con etapas finales de salida para cilindros 1-8 [4.2L]
8	20A	Bobinas de encendido para cilindros 4-6 [3.2L], Inyectores para cilindros 4-6 [3.2L], Inyectores cilindros 1-8 [4.2L]
9	30A	[3.2L]: Unidad de control del motor, Válvula de control del árbol de levas de admisión, Válvula de control del árbol de levas de escape, Válvula de cambio del colector de admisión; [4.2L]: Unidad de control del motor, Válvula de control del árbol de levas de admisión 1, Válvula de control del árbol de levas de escape 2, Válvula de cambio del colector de admisión, Válvula de cambio del colector de admisión 2
10	10A	[3.2L]: Diagnóstico de fugas del tanque, Sensor de alta presión para el sistema de aire acondicionado, Válvula del filtro de carbón activado, Unidad de control del ventilador del radiador, Unidad de control del ventilador del radiador 2, Relé del servofreno; [4.2L]: Diagnóstico de fugas del tanque, Sensor de alta presión para el sistema de aire acondicionado, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula solenoide del sistema de filtro de carbón activado 2, Unidad de control del ventilador del radiador, Unidad de control del ventilador del radiador 2, Válvula reguladora para el compresor del aire acondicionado, Unidad de control Climatronic, Sensor de nivel de aceite/temperatura de aceite
11	15A	[3.2L]: Sensor de nivel de aceite/temperatura de aceite, Válvula reguladora para el compresor del aire acondicionado, Unidad de control Climatronic; Válvula de entrada de aire secundaria [4.2L]
12	5A	[3.2L]: Relé de la bomba de aire secundaria, Relé de la bomba de circulación, relé de la bomba de refrigerante adicional; Relé de la bomba de aire secundaria [4.2L]
13	15A	Bomba de combustible 2
14	15A	Bomba de combustible 1
15	10A	Relé de suministro de corriente Motronic tierra 2 [3.2L]; [4.2L]: Unidad de control del motor, Relé de suministro de corriente Motronic, Relé de la bomba de combustible, Relé de la bomba de combustible eléctrica II
16	30A	[3.2L]: Circulación continua de la bomba de refrigerante, Bomba de vacío para frenos; [4.2L]: Relé del servofreno, Bomba de vacío para frenos, Relé de circulación continua del refrigerante, Bomba de refrigerante, Bomba de circulación (solo modelos con calefactor auxiliar de refrigerante)
17	15A	Sondas Lambda antes del convertidor catalítico [3.2L]; [4.2L]: Sonda Lambda del banco de cilindros 1 antes del convertidor catalítico, Sonda Lambda 2 del banco de cilindros 2 antes del convertidor catalítico
18	7.5A	Sondas Lambda después del convertidor catalítico [3.2L]; [4.2L]: Sonda Lambda después del convertidor catalítico para el banco de cilindros 1, Sonda Lambda 2 después del convertidor catalítico para el banco de cilindros 2
