Volkswagen Touareg / Fusibles 2004

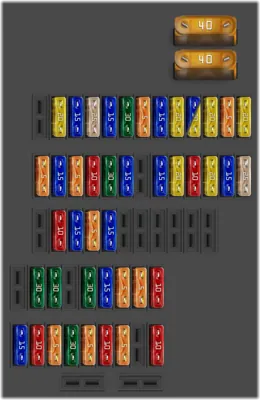

Tablero de instrumentos, izquierdo

Tablero de instrumentos, izquierdo
N°ADescripción
1 20A Encendedor de cigarrillos
2 5A Receptor de control remoto para calefactor auxiliar de refrigerante, Bomba de circulación, Bomba de refrigerante
3 20A Toma de 12 V (trasera derecha), Encendedor de cigarrillos trasero
4 15A Calefactor auxiliar de refrigerante/calefactor suplementario
4 20A Calefactor auxiliar de refrigerante/calefactor suplementario
5 20A Toma de 12 V 2 (consola central delantera), Toma de 12 V 3 (trasera)
6 15A Unidad de control de autorización de entrada y arranque
7 5A Unidad de control de selección de antena, Conexión de diagnóstico
8 30A Motor del limpiaparabrisas
9 15A Unidad de control de suministro a bordo/bomba de lavadora
10 25A Regulador de ventana trasero izquierdo
11 15A Cierre centralizado/control de la puerta trasera izquierda, delantera izquierda
12 20A Unidad de control de suministro a bordo, iluminación interior
14 25A Regulador de ventana delantero izquierdo
15 15A Unidad de control central del sistema de conveniencia, Bombillas de las luces de freno y traseras derechas
16 20A Unidad de control de suministro a bordo/fanfarria
17 10A Unidad de control de suministro a bordo/señal de giro, luz lateral izquierda
18 20A Bomba del sistema de lavado de faros
19 15A Unidad de control de suministro a bordo/luz antiniebla
21 15A Unidad de control de suministro a bordo
22 30A Unidad de control de bloqueo del diferencial del eje
23 10A Unidad de control de bloqueo del diferencial del eje, unidad de control de desacoplamiento de la barra estabilizadora
24 5A Unidad de control del monitor de presión de neumáticos
25 15A Unidad de control de ajuste de la columna de dirección y altura del cinturón
26 5A Sistema de airbag, Unidad de control del motor, Inserto del panel de instrumentos, Interruptor maestro/aislador de batería, Interruptor del pedal de freno [motor 4.2L] - Interruptor del pedal de embrague [motor 3.2L, motor 3.0L], Relé de supresión de luz de freno para ESP [motor 4.2L], Medidor de masa de aire 1 y 2 [motor 5.0L], Medidor de masa de aire [motor 2.5L, motor 3.0L]
33 15A Unidad de control de electrónica de la columna de dirección, Calefacción del volante
34 5A Sistema de alarma antirrobo, Sensor ultrasónico de alarma antirrobo, Sensor de inclinación del vehículo
35 15A Unidad de control de suministro a bordo, Luz de cruce izquierda, Luz de carretera
36 10A Unidad de control de suministro a bordo
38 10A Interruptor de luz de freno
39 5A Relé del sistema de aire acondicionado, Relé de contacto X, Relé de suministro de voltaje del terminal 15, Inserto del panel de instrumentos, Ventana trasera calefaccionada, Relé de modo de transporte
40 5A Unidad de control en el inserto del panel de instrumentos
41 15A Unidad de control de autorización de entrada y arranque
42 30A Unidad de control de ajuste del techo corredizo
44 30A Ajuste longitudinal del asiento izquierdo, Ajustador de inclinación del asiento (sin memoria), Ajuste longitudinal del asiento izquierdo / Unidad de control de ajuste de la columna de dirección
45 30A Ajustador de altura del asiento izquierdo, Ajustador del respaldo izquierdo, Unidad de control del calefactor del asiento trasero izquierdo y derecho
47 10A Unidad de control de bloqueo del diferencial del eje
49 5A Unidad de control Servotronic, Unidad de control de desacoplamiento de la barra estabilizadora
50 10A Elemento calefaccionado del respiradero del cárter, Válvula de entrada de aire secundario
51 5A Sensor de calidad del aire, Interruptor de contacto para freno de estacionamiento, Conexión de diagnóstico, Relé de modo de transporte
52 30A Motor del limpiaparabrisas trasero
53 5A Calefacción del espejo exterior, interruptor de luz, Unidad de control de electrónica de la columna de dirección
54 10A Control de rango de los faros
55 15A Relé del sistema de aire acondicionado, Relé del ventilador de aire fresco para la 2ª velocidad
56 40A Relé de aislamiento de célula solar, Motor para la regulación del ventilador delantero Bitron
57 40A Motor para la regulación del ventilador trasero Bitron

Panel de fusibles del motor

Panel de fusibles del motor
N°ADescripción
- Relé de suministro de corriente Motronic 2 [3.2L]
- No asignado [4.2L]
- Relé de suministro de corriente Motronic [3.2L & 4.2L]
- Relé de la bomba de aire secundaria
- Relé para la bomba de refrigerante adicional
- Relé de la bomba de combustible [3.2L], Relé de la bomba de combustible eléctrica 2 [4.2L]
- Relé del servofreno [Solo modelos con caja de cambios automática]
- Relé de la bomba de combustible eléctrica 2 [3.2L]; Relé de la bomba de combustible [4.2L]
- Relé de suministro de voltaje del terminal 50
1 60A Ventilador 1
2 30A Ventilador 2
3 40A Motor de la bomba de aire secundaria
4 - No asignado [3.2L]
4 40A Motor de la bomba de aire secundaria 2 [4.2L]
7 20A Bobinas de encendido para cilindros 1-3 [3.2L], Inyectores para cilindros 1-3 [3.2L], Bobinas de encendido con etapas finales de salida para cilindros 1-8 [4.2L]
8 20A Bobinas de encendido para cilindros 4-6 [3.2L], Inyectores para cilindros 4-6 [3.2L], Inyectores cilindros 1-8 [4.2L]
9 30A [3.2L]: Unidad de control del motor, Válvula de control del árbol de levas de admisión, Válvula de control del árbol de levas de escape, Válvula de cambio del colector de admisión; [4.2L]: Unidad de control del motor, Válvula de control del árbol de levas de admisión 1, Válvula de control del árbol de levas de escape 2, Válvula de cambio del colector de admisión, Válvula de cambio del colector de admisión 2
10 10A [3.2L]: Diagnóstico de fugas del tanque, Sensor de alta presión para el sistema de aire acondicionado, Válvula del filtro de carbón activado, Unidad de control del ventilador del radiador, Unidad de control del ventilador del radiador 2, Relé del servofreno; [4.2L]: Diagnóstico de fugas del tanque, Sensor de alta presión para el sistema de aire acondicionado, Válvula solenoide del sistema de filtro de carbón activado 1, Válvula solenoide del sistema de filtro de carbón activado 2, Unidad de control del ventilador del radiador, Unidad de control del ventilador del radiador 2, Válvula reguladora para el compresor del aire acondicionado, Unidad de control Climatronic, Sensor de nivel de aceite/temperatura de aceite
11 15A [3.2L]: Sensor de nivel de aceite/temperatura de aceite, Válvula reguladora para el compresor del aire acondicionado, Unidad de control Climatronic; Válvula de entrada de aire secundaria [4.2L]
12 5A [3.2L]: Relé de la bomba de aire secundaria, Relé de la bomba de circulación, relé de la bomba de refrigerante adicional; Relé de la bomba de aire secundaria [4.2L]
13 15A Bomba de combustible 2
14 15A Bomba de combustible 1
15 10A Relé de suministro de corriente Motronic tierra 2 [3.2L]; [4.2L]: Unidad de control del motor, Relé de suministro de corriente Motronic, Relé de la bomba de combustible, Relé de la bomba de combustible eléctrica II
16 30A [3.2L]: Circulación continua de la bomba de refrigerante, Bomba de vacío para frenos; [4.2L]: Relé del servofreno, Bomba de vacío para frenos, Relé de circulación continua del refrigerante, Bomba de refrigerante, Bomba de circulación (solo modelos con calefactor auxiliar de refrigerante)
17 15A Sondas Lambda antes del convertidor catalítico [3.2L]; [4.2L]: Sonda Lambda del banco de cilindros 1 antes del convertidor catalítico, Sonda Lambda 2 del banco de cilindros 2 antes del convertidor catalítico
18 7.5A Sondas Lambda después del convertidor catalítico [3.2L]; [4.2L]: Sonda Lambda después del convertidor catalítico para el banco de cilindros 1, Sonda Lambda 2 después del convertidor catalítico para el banco de cilindros 2
