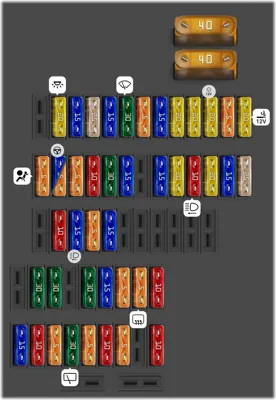

Asignación de fusibles en la caja de fusibles, panel izquierdo del tablero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Encendedor de cigarrillos | |
| 2 | 5A | Receptor de control remoto para calentador auxiliar de refrigerante, bomba de circulación, bomba de refrigerante | |
| 3 | 20A | Toma de 12 V (trasera derecha), encendedor de cigarrillos trasero | |
| 4 | 20A | Calentador auxiliar de refrigerante/calentador suplementario | |
| 5 | 20A | Toma de 12 V 2 (consola central delantera), toma de 12 V 3 (trasera) | |
| 6 | 15A | Unidad de control de autorización de entrada y arranque | |
| 7 | 5A | Unidad de control de selección de antena, conexión de diagnóstico | |
| 8 | 30A | Motor del limpiaparabrisas | |
| 9 | 15A | Unidad de control de suministro a bordo/bomba de lavado | |
| 10 | 25A | Regulador de ventana trasero izquierdo | |
| 11 | 15A | Cierre centralizado de puerta trasera izquierda/unidad de control, delantero izquierdo | |
| 12 | 20A | Unidad de control de suministro a bordo, iluminación interior | |
| 14 | 25A | Regulador de ventana delantero izquierdo | |
| 15 | 15A | Unidad de control central del sistema de conveniencia, bombillas para luces de freno y traseras derechas | |
| 16 | 20A | Unidad de control de suministro a bordo/fanfarria | |
| 17 | 10A | Unidad de control de suministro a bordo/señal de giro, luz lateral izquierda | |
| 18 | 20A | Bomba del sistema de lavado de faros | |
| 19 | 15A | Unidad de control de suministro a bordo/luz antiniebla | |
| 21 | 15A | Unidad de control de suministro a bordo | |
| 22 | 30A | Unidad de control de bloqueo diferencial del eje | |
| 23 | 10A | Unidad de control de bloqueo diferencial del eje, unidad de control de desacoplamiento de barra estabilizadora | |
| 24 | 5A | Unidad de control del monitor de presión de neumáticos | |
| 25 | 15A | Unidad de control de ajuste de altura de columna de dirección y cinturón | |
| 26 | 5A | Sistema de airbag, unidad de control del motor, inserto del panel de instrumentos, interruptor maestro/aislador de batería, interruptor del pedal de freno [motor 4.21] - interruptor del pedal de embrague [motor 3.21, motor 3.01], relé de supresión de luz de freno para ESP [motor 4.21], medidor de masa de aire 1 y 2 [motor 5.01], medidor de masa de aire [motor 2.51, motor 3.01] | |
| 33 | 15A | Unidad de control de electrónica de columna de dirección, calefacción del volante | |
| 34 | 5A | Sistema de alarma antirrobo, sensor ultrasónico de alarma antirrobo, sensor de inclinación del vehículo | |
| 35 | 15A | Unidad de control de suministro a bordo, luz de cruce izquierda, luz de carretera | |
| 36 | 10A | Unidad de control de suministro a bordo | |
| 38 | 10A | Interruptor de luz de freno | |
| 39 | 5A | Relé del sistema de aire acondicionado, relé de contacto X, relé de suministro de voltaje del terminal 15, inserto del panel de instrumentos, ventana trasera calefaccionada, relé de modo de transporte [Descontinuado después de la inspección de entrega] | |
| 40 | 5A | Unidad de control en el inserto del panel de instrumentos | |
| 41 | 15A | Unidad de control de autorización de entrada y arranque | |
| 42 | 30A | Unidad de control de ajuste de techo corredizo | |
| 44 | 30A | Ajuste longitudinal del asiento izquierdo, ajustador de inclinación del asiento (sin memoria), ajuste longitudinal del asiento izquierdo/unidad de control de ajuste de columna de dirección | |
| 45 | 30A | Ajustador de altura del asiento izquierdo, ajustador de respaldo izquierdo, unidad de control del calefactor del asiento trasero izquierdo y derecho | |
| 47 | 10A | Unidad de control de bloqueo diferencial del eje | |
| 49 | 5A | Unidad de control Servotronic, unidad de control de desacoplamiento de barra estabilizadora | |
| 50 | 10A | Elemento calefaccionado del respiradero del cárter, válvula de entrada de aire secundario | |
| 51 | 5A | Sensor de calidad del aire, interruptor de contacto para freno de estacionamiento, conexión de diagnóstico, relé de modo de transporte [Descontinuado después de la inspección de entrega] | |
| 52 | 30A | Motor del limpiaparabrisas trasero | |
| 53 | 5A | Calefacción del espejo exterior, interruptor de luz, unidad de control de electrónica de columna de dirección | |
| 54 | 10A | Control de rango de faros | |
| 55 | 15A | Relé del sistema de aire acondicionado, relé del ventilador de aire fresco para la 2ª velocidad | |
| 56 | 40A | Relé de aislamiento de célula solar, motor para regulación del ventilador Bitron delantero | |
| 57 | 40A | Motor para regulación del ventilador Bitron trasero |

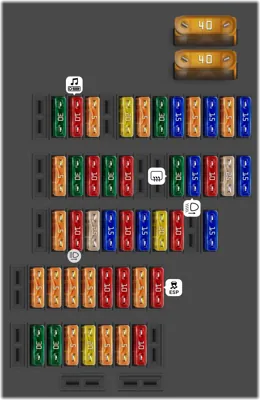

Asignación de fusibles en la caja de fusibles, panel derecho del tablero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Enchufe eléctrico para acoplamiento de remolque (Hella), unidad de control del detector de remolque (Westfalia) | |
| 2 | 5A | Unidad de control de ayuda de estacionamiento | |
| 3 | 15A | Unidad de control del detector de remolque | |
| 4 | 5A | Telemática, teléfono | |
| 5 | 15A | Unidad de control del detector de remolque (Westfalia) | |
| 6 | 30A | Unidad de control de ABS con EDL | |
| 7 | 5A | Unidad de control de la caja de transferencia | |
| 8 | 20A | Unidad de control de suministro a bordo/luces de conducción suplementarias | |
| 10 | 5A | Sintonizador de TV | |
| 11 | 10A | Radio, unidad de control con pantalla para sistema de radio y navegación | |
| 12 | 30A | Amplificador del sistema de sonido | |
| 14 | 15A | Unidad de control central del sistema de conveniencia, bombillas para luces de freno y traseras izquierdas | |
| 15 | 25A | Elevalunas trasero derecho | |
| 16 | 10A | Luces del compartimento de equipaje | |
| 17 | 15A | Unidad de control de suministro a bordo, luz de cruce/delantera derecha | |
| 18 | 30A | Relé de la luneta trasera calefaccionada | |
| 21 | 10A | Liberación de la rueda de repuesto | |
| 22 | 30A | Unidad de control del asiento del conductor calefaccionado, unidad de control del asiento del pasajero delantero calefaccionado | |
| 23 | 10A | Unidad de control Climatronic | |
| 24 | 30A | Ajuste del asiento del pasajero delantero con unidad de control de memoria | |
| 25 | 5A | Unidad de operación y visualización Climatronic trasera | |
| 27 | 15A | Unidad de control de suspensión adaptativa | |
| 29 | 10A | Unidad de control de la caja de cambios automática | |
| 30 | 20A | Relé del sistema de cierre automático | |
| 31 | 15A | Unidad de control central del sistema de conveniencia | |
| 32 | 10A | Unidad de control de la puerta del pasajero delantero, unidad de control de la puerta trasera derecha | |
| 33 | 15A | Individualización | |
| 34 | 25A | Elevalunas delantero derecho | |
| 35 | 10A | Unidad de control de suministro a bordo/señal de giro, luz lateral derecha | |
| 36 | 5A | Módulo de techo, teléfono, módulo de brújula (unidad de control de reconocimiento de posición del vehículo) | |
| 38 | 10A | Botón TCS y ESP, unidad de control de ABS con EDL | |
| 39 | 5A | Relé de parabrisas calefaccionado para el lado izquierdo, relé de parabrisas calefaccionado para el lado derecho, unidad de control de luz de curva y rango de faros, individualización | |
| 40 | 10A | Unidad de control de la caja de transferencia | |
| 41 | 10A | Unidad de control del detector de remolque (Westfalia) | |
| 42 | 5A | Unidad de control de operación de puerta de garaje, lámpara de advertencia de apertura de puerta de garaje | |
| 43 | 5A | Interruptor de luz de reversa | |
| 44 | 5A | Elementos calefaccionados de las boquillas del limpiaparabrisas izquierdo y derecho, unidad de operación para regular la altura de la suspensión, reguladores para calefacción de asientos delanteros y traseros | |
| 45 | 5A | No asignado | |
| 48 | 10A | Unidad de control de suspensión adaptativa | |
| 49 | 5A | Espejo interior antideslumbrante automático, Teléfono | |
| 50 | 5A | Botón de desacoplamiento de la barra estabilizadora | |
| 51 | 20A | Unidad de control de la caja de cambios automática | |
| 52 | 5A | Interruptor Tiptronic, bloqueo de la palanca selectora para la posición P del solenoide, interruptor multifunción | |
| 53 | 30A | Relé de parabrisas calefaccionado para el lado izquierdo | |
| 54 | 30A | Relé de parabrisas calefaccionado para el lado derecho | |
| 56 | 40A | Unidad de control de ABS con EDL | |
| 57 | 40A | Unidad de control de la caja de transferencia |
Asignación de fusibles y relés en la caja de prefusibles, debajo del asiento del conductor
| N° | A | Descripción | |
|---|---|---|---|
| - | Caja de fusibles izquierda | ||
| - | Caja de fusibles derecha | ||
| - | Caja de fusibles derecha | ||
| - | E-box, portafusibles izquierdo | ||
| - | Relé del terminal 15 | ||
| - | 250A | Circuito paralelo de la batería | |
| - | E-box | ||
| - | 5A | Unidad de control del suministro a bordo | |
| - | 10A | Unidad de control del suministro a bordo | |
| - | 5A | Cable de arranque de diagnóstico | |
| - | 40A | Motor del compresor de suspensión adaptativa |
Asignación de fusibles y ubicaciones de relés en la caja E, a la izquierda en la cámara de plenum, se aplica solo a modelos con motor 5.0 l (V10) TDI
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de voltaje del terminal 30 | ||
| - | Relé de suministro de voltaje del terminal 30 2 | ||
| - | No asignado | ||
| - | Relé de bujías de precalentamiento | ||
| - | Relé para bomba de refrigerante adicional | ||
| - | Relé de la bomba de enfriamiento de combustible | ||
| - | No asignado | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de bujías de precalentamiento 2 | ||
| - | Relé de suministro de voltaje del terminal 1 | ||
| - | No asignado | ||
| - | No asignado | ||
| - | Relé de presurización del circuito del tanque [solo con calentador de refrigerante auxiliar] | ||
| - | Relé de suministro de voltaje del terminal 50 | ||
| 1 | 60A | Ventilador 1 | |
| 2 | 30A | Ventilador 2 | |
| 3 | 60A | Bujías de precalentamiento 1 | |
| 4 | 60A | Bujías de precalentamiento 2 | |
| 6 | 60A | Equipo relevante para el arranque, bomba de combustible, sistema de encendido (solo modelos con segunda batería) | |
| 7 | 10A | Enfriamiento de combustible, bomba de refrigerante adicional | |
| 8 | 30A | Unidad de control del motor 2 | |
| 9 | 30A | Unidad de control del motor 1 | |
| 10 | 10A | Sensor de presión del sistema de aire acondicionado, válvula de recirculación de gases de escape, relé de la bomba de combustible, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador 2 | |
| 11 | 15A | Termostato del sistema de enfriamiento del motor controlado por mapa, válvula reguladora del compresor del aire acondicionado, sensor de nivel de aceite/temperatura de aceite, motores de control para turbocompresor 1 y 2, motor para las aletas del colector de admisión 1 y 2 | |
| 12 | 5A | Relés de bujías de precalentamiento 1 y 2, bomba de refrigerante adicional, enfriamiento de combustible, interruptor del pedal de freno para el sistema de control de crucero | |
| 13 | 15A | Bomba de combustible 1 | |
| 15 | 10A | Relé de suministro de voltaje del terminal 30 | |
| 16 | 10A | Relé de circuito paralelo de batería | |
| 17 | 20A | Sonda lambda diésel 1 y 2 |
Asignación de fusibles y ubicaciones de relés en la caja E, a la izquierda en la cámara de plenum, se aplica solo a modelos con motor de gasolina de 3.2 l (V6)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de corriente Motronic 2 | ||
| - | No asignado | ||
| - | Relé de suministro de corriente Motronic | ||
| - | Relé de la bomba de aire secundaria | ||
| - | Relé para la bomba de refrigerante adicional | ||
| - | Relé de la bomba de combustible | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | Relé del servofreno | ||
| - | Relé de la bomba de combustible eléctrica 2 | ||
| - | Relé de suministro de voltaje del terminal 50 | ||
| 1 | 60A | Ventilador 1 | |
| 2 | 30A | Ventilador 2 | |
| 3 | 40A | Motor de la bomba de aire secundaria | |
| 7 | 20A | Bobinas de encendido para cilindros 1-3, inyectores para cilindros 1-3 | |
| 8 | 20A | Bobinas de encendido para cilindros 4-6, inyectores para cilindros 4-6 | |
| 9 | 30A | Unidad de control del motor, válvula de control del árbol de levas de admisión, válvula de control del árbol de levas de escape, válvula de cambio del colector de admisión variable | |
| 10 | 10A | Diagnóstico de fugas del tanque, sensor de alta presión para el sistema de aire acondicionado, válvula del filtro de carbón activado, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador 2, relé del servofreno | |
| 11 | 15A | Sensor de nivel/temperatura de aceite, válvula reguladora para el compresor del aire acondicionado, unidad de control Climatronic | |
| 12 | 5A | Relé de la bomba de aire secundaria, relé de la bomba de circulación, relé de la bomba de refrigerante adicional | |
| 13 | 15A | Bomba de combustible 2 | |
| 14 | 15A | Bomba de combustible 1 | |
| 15 | 10A | Relé de suministro de corriente Motronic 1 y 2 | |
| 16 | 30A | Circulación continua de la bomba de refrigerante, bomba de vacío para frenos | |
| 17 | 15A | Sondas lambda antes del convertidor catalítico | |
| 18 | 7.5A | Sondas lambda después del convertidor catalítico |
Asignación de fusibles y ubicaciones de relés en la caja E, a la izquierda en la cámara de plenum, se aplica solo a modelos con motor de gasolina 4.2 l (V8)
| N° | A | Descripción | |
|---|---|---|---|
| - | No asignado | ||
| - | No asignado | ||
| - | Relé de suministro de corriente Motronic | ||
| - | Relé de la bomba de aire secundaria | ||
| - | Relé para bomba de refrigerante adicional | ||
| - | Relé de la bomba de combustible eléctrica 2 | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | Relé del servofreno | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de suministro de voltaje del terminal 50 | ||
| 1 | 60A | Ventilador 1 | |
| 2 | 30A | Ventilador 2 | |
| 3 | 40A | Motor de la bomba de aire secundaria | |
| 4 | 40A | Motor de la bomba de aire secundaria 2 | |
| 7 | 20A | Bobinas de encendido con etapas finales de salida para cilindros 1-8 | |
| 8 | 20A | Inyectores cilindros 1-8 | |
| 9 | 30A | Unidad de control del motor, válvula de control del árbol de levas de admisión 1, válvula de control del árbol de levas de escape 2, válvula de cambio del colector de admisión, válvula de cambio del colector de admisión 2 | |
| 10 | 10A | Diagnóstico de fugas del tanque, sensor de alta presión para el sistema de aire acondicionado, válvula solenoide del sistema de filtro de carbón activado 1, válvula solenoide del sistema de filtro de carbón activado 2, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador 2, válvula reguladora para el compresor del aire acondicionado, unidad de control Climatronic, sensor de nivel de aceite/temperatura de aceite | |
| 11 | 15A | Válvula de entrada de aire secundaria | |
| 12 | 5A | Relé de la bomba de aire secundaria | |
| 13 | 15A | Bomba de combustible 2 | |
| 14 | 15A | Bomba de combustible 1 | |
| 15 | 10A | Unidad de control del motor, relé de suministro de corriente Motronic, relé de la bomba de combustible, relé de la bomba de combustible eléctrica II | |
| 16 | 30A | Relé del servofreno, bomba de vacío para frenos, relé de circulación continua del refrigerante, bomba de refrigerante, bomba de circulación (solo modelos con calentador auxiliar de refrigerante) | |
| 17 | 15A | Sonda Lambda del banco de cilindros 1 antes del convertidor catalítico, sonda Lambda del banco de cilindros 2 antes del convertidor catalítico | |
| 18 | 7.5A | Sonda Lambda después del convertidor catalítico para el banco de cilindros 1, sonda Lambda 2 después del convertidor catalítico para el banco de cilindros 2 |
Asignación de fusibles y ubicaciones de relés en la caja E a la izquierda en la cámara de plenum, se aplica solo a modelos con motor diésel de 2.5 l (R5)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible | ||
| - | Relé de suministro de voltaje del terminal 30 | ||
| - | No asignado | ||
| - | Relé de bujía de precalentamiento | ||
| - | Relé para bomba de refrigerante adicional | ||
| - | Relé de la bomba de enfriamiento de combustible | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | Relé de presurización del circuito del tanque | ||
| - | Relé de suministro de voltaje del terminal 50 | ||
| 1 | 60A | Ventilador 1 | |
| 2 | 30A | Ventilador 2 | |
| 3 | 60A | Bujía de precalentamiento 1-5 | |
| 9 | 30A | Unidad de control del motor | |
| 10 | 10A | Válvula de recirculación de gases de escape, válvula solenoide de control de presión de carga, elemento calefaccionado del respiradero del cárter, sensor de alta presión para el sistema de aire acondicionado, válvula reguladora para el compresor del aire acondicionado, relé de la bomba de combustible, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador 2, unidad de control Climatronic/Climatic, relé de circulación continua de refrigerante, relé de la bomba de enfriamiento de combustible, válvula de cambio del colector de admisión variable, válvula de cambio del radiador, recirculación de gases de escape ** | |
| 11 | 15A | Sensor de nivel de aceite y temperatura de aceite | |
| 12 | 5A | Relé de bujía de precalentamiento, relé de circulación continua de refrigerante, interruptor del pedal de freno | |
| 13 | 25A | Bomba de presurización del sistema de combustible, bomba de combustible, relé de presurización del circuito del tanque, bomba de enfriamiento de combustible |
Asignación de fusibles y ubicaciones de relés en la caja E a la izquierda en la cámara de plenum, se aplica solo a modelos con motor diésel 3.0 l (V6)
| N° | A | Descripción | |
|---|---|---|---|
| - | No asignado | ||
| - | Relé de suministro de voltaje del terminal 30 | ||
| - | Unidad de control del período de precalentamiento automático | ||
| - | No asignado | ||
| - | Relé para bomba de refrigerante adicional | ||
| - | No asignado | ||
| - | No asignado | ||
| - | Relé de la bomba de combustible | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | No asignado | ||
| - | Relé de presurización del circuito del tanque [solo con calefactor auxiliar de refrigerante] | ||
| - | Relé de suministro de voltaje del terminal 50 | ||
| 1 | 60A | Ventilador del radiador | |
| 2 | 30A | Ventilador del radiador 2 | |
| 3 | 60A | Bujía de precalentamiento 1-6 | |
| 7 | 15A | Válvula reguladora de presión de combustible, válvula de dosificación de combustible, bomba de refrigerante | |
| 9 | 30A | Unidad de control del sistema de inyección directa diésel | |
| 10 | 10A | Unidad de control del período de precalentamiento automático, válvula de recirculación de gases de escape, válvula de cambio del enfriador de recirculación de gases de escape, motor de la mariposa del colector de admisión, motor 2 de la mariposa del colector de admisión, módulo de control de la válvula del acelerador, unidad de control del turbocompresor 1, válvula reguladora del compresor de aire acondicionado, relé de la bomba de refrigerante adicional, unidad de control del sistema de aire acondicionado, unidad de control Climatronic, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador 2, sensor de alta presión, válvula de cambio del colector de admisión variable, relé de la bomba de combustible | |
| 11 | 15A | Sensor de nivel de aceite y temperatura de aceite | |
| 12 | 5A | Interruptor del pedal de freno | |
| 13 | 25A | Relé de presurización del circuito del tanque, bomba de presurización del sistema de combustible, bomba de combustible, bomba de circulación | |
| 15 | 10A | Relé de suministro de voltaje del terminal 30 | |
| 17 | 20A | Sonda lambda |
Ubicaciones de relés para E-box a la izquierda debajo del panel del tablero cerca de la consola central
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control Servotronic | ||
| - | Relé del sistema de cierre eléctrico | ||
| - | Relé del compresor de suspensión adaptativa | ||
| - | No asignado | ||
| - | Relé del sistema de aire acondicionado | ||
| - | Relé del ventilador de aire fresco a 2da velocidad [solo modelos con un sistema de aire acondicionado operado manualmente] | ||
| - | Relé de la ventana trasera calefaccionada | ||
| - | No asignado | ||
| - | Relé de supresión de luz de freno | ||
| - | Relé de aislamiento de celda solar | ||
| - | Relé de la bomba de circulación | ||
| - | Relé del sistema de lavado de faros | ||
| - | Relé de calor residual [solo modelos con motores de gasolina de 3.2 l o 4.2 l] | ||
| - | No asignado | ||
| - | No asignado | ||
| - | Relé de consumidores relevantes para el arranque [solo motor diésel de 5.0 l] | ||
| - | Relé de liberación de rueda de repuesto | ||
| - | Relé del sistema de aire acondicionado |
