Volkswagen Touareg / Fusibles 2006

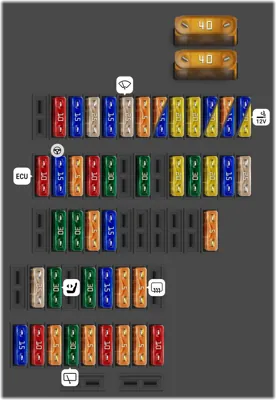

Panel de instrumentos, izquierdo

Panel de instrumentos, izquierdo
N°ADescripción
1 15A Encendedor de cigarrillos, Encendedor de cigarrillos trasero
1 20A [Solo batería auxiliar y suministro de a bordo de dos baterías]: Encendedor de cigarrillos / Encendedor de cigarrillos trasero
2 5A [Solo batería auxiliar y suministro de a bordo de dos baterías]: Relé de la bomba de circulación / Relé de calor residual / Receptor de control remoto para el calentador de refrigerante auxiliar
2 15A [Solo suministro de a bordo de una batería]: Toma de corriente de 12 V 2 / Toma de corriente de 12 V 4
3 15A Toma de corriente de 12 V / Toma de corriente de 12 V 3
3 20A [Solo batería auxiliar y suministro de a bordo de dos baterías]: Toma de corriente de 12 V / Toma de corriente de 12 V 3
4 20A Unidad de control del calefactor
5 20A Toma de corriente de 12 V 2 [Solo batería auxiliar y suministro de a bordo de dos baterías] / Toma de corriente de 12 V 4 [Solo batería auxiliar y suministro de a bordo de dos baterías] / Relé para tomas de corriente [Solo suministro de a bordo de una batería]
6 5A Unidad de control de autorización de entrada y arranque [Solo V10 TDI][Solo red de a bordo con una batería adicional y con dos baterías]
6 15A Relé de calor residual [Solo suministro de a bordo de una batería]
7 5A Conexión de diagnóstico / Unidad de control de selección de antena / Sensor detector de lluvia y luz
8 25A Motor del limpiaparabrisas
9 15A Unidad de control de suministro de a bordo (bomba del limpiaparabrisas)
10 25A Unidad de control de la puerta trasera izquierda (regulador de ventana)
11 15A Unidad de control de la puerta del conductor (cierre centralizado) / Unidad de control de la puerta trasera izquierda (cierre centralizado)
12 10A Unidad de control de suministro de a bordo (luces interiores)
14 25A Unidad de control de la puerta del conductor (regulador de ventana)
15 15A Unidad de control central del sistema de confort (grupo de luces traseras derechas)
16 20A Unidad de control de suministro de a bordo (claxon)
17 30A Unidad de control de suministro de a bordo (luz izquierda)
18 20A Relé del sistema lavafaros
20 30A Unidad de control de suministro de a bordo (batería 1)
22 30A Unidad de control de bloqueo del diferencial del eje / Unidad de control de la tapa del maletero
23 10A Unidad de control de bloqueo del diferencial del eje
24 5A Unidad de control del monitor de presión de neumáticos
25 15A Unidad de control de ajuste de altura de la columna de dirección y del cinturón
26 10A Interruptor del pedal de embrague / Unidades de control del motor / Unidad de control del airbag / Unidad de control en el tablero de instrumentos / Unidad de control de suministro de a bordo / Lámpara de advertencia de airbag del pasajero delantero desactivado / Imán del carrete de inercia del cinturón de seguridad del conductor / Imán del carrete de inercia del asiento del pasajero delantero
27 5A Interruptor de monitoreo interior / Luz de lectura trasera izquierda / Luz de lectura trasera derecha / Espejo de cortesía iluminado del lado del pasajero delantero / Espejo de cortesía iluminado del lado del conductor / Luz de la tapa del maletero
33 15A Unidad de control de la electrónica de la columna de dirección
34 5A Sensor de monitoreo interior / Transmisor de inclinación del vehículo / Unidad de control en el tablero de instrumentos [Solo batería auxiliar y suministro de a bordo de dos baterías]
35 30A Unidad de control de suministro de a bordo
36 30A Unidad operativa de ajuste del asiento del conductor
39 5A Relé de la luneta trasera calefaccionada / Relé del sistema de aire acondicionado / Relé de suministro de voltaje del terminal 15 / Relé de modo de transporte / Relé para tomas de corriente [Solo suministro de a bordo de una batería]
40 5A Unidad de control en el tablero de instrumentos
41 15A Unidad de control de autorización de entrada y arranque
42 30A Unidad de control de ajuste del techo corredizo
44 30A Unidad operativa de ajuste del asiento del conductor / Unidad de control de ajuste de asiento y columna de dirección con memoria / Unidad de control de ajuste del asiento del conductor
45 25A Unidad de control de calefacción del asiento trasero
47 10A Unidad de control de bloqueo del diferencial del eje
48 5A Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2
49 5A Unidad de control Servotronic
50 10A Transmisor de nivel de aceite y temperatura de aceite / Elemento calefactor del respiradero del cárter [Solo modelos con códigos de motor BHK, BHL]
51 5A Conexión de diagnóstico / Interruptor de contacto del freno de estacionamiento / Sensor de calidad del aire / Sensor para control de distancia automático / Relé de modo de transporte
52 30A Motor del limpiaparabrisas trasero
53 5A Interruptor de luz / Unidad de control de la electrónica de la columna de dirección / Unidad de control central del sistema de confort
54 10A Regulador de control de alcance de faros [Solo modelos con faros halógenos] / Módulo de salida de potencia para faro izquierdo [Solo modelos con luz de curva] / Motor de control de alcance del faro izquierdo [Solo modelos con faros halógenos] / Motor de control de alcance del faro derecho [Solo modelos con faros halógenos]
55 15A Relé del soplador de aire fresco para la 2.ª velocidad
56 40A Relé del sistema de aire acondicionado / Relé de aislamiento de celda solar / Relé del soplador de aire fresco, 2.ª velocidad / Fusible 55 en el portafusibles B / Motor para la regulación del soplador Bitron delantero
57 40A Motor para la regulación del soplador Bitron trasero

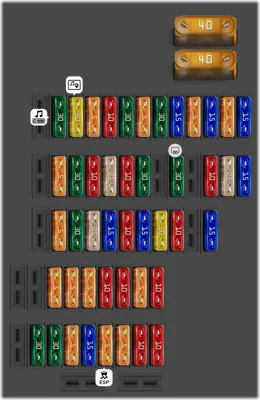

Panel de instrumentos, derecho

Panel de instrumentos, derecho
N°ADescripción
1 15A Unidad de control del detector de remolque
2 5A Unidad de control de ayuda al aparcamiento
3 15A Unidad de control del detector de remolque
4 5A Unidad de control de la electrónica de funcionamiento del teléfono móvil
5 15A Unidad de control del detector de remolque
6 30A Unidad de control ABS
7 5A Unidad de control de la caja de transferencia
8 30A Unidad de control de suministro a bordo (luz derecha)
9 10A Individualización / Sintonizador de radio digital por satélite [Solo mercados americanos]
10 5A Unidad de control del sistema de cámara de reversa / Sintonizador de TV
11 20A Unidad de control con pantalla para radio y sistema de navegación / Radio / Preparación para radio y sistema de navegación con TV [modelos para Japón]
12 30A Amplificador
14 15A Unidad de control central del sistema de confort
15 25A Unidad de control de la puerta trasera derecha (regulador de ventana)
16 10A Luz del compartimento de equipaje
18 30A Relé de la luneta trasera calefaccionada
20 30A Convertidor AC/DC con toma de corriente 12 V - 230 V / Convertidor AC/DC con toma de corriente 12 V - 115 V [Solo mercados americanos]
21 10A Interruptor de contacto del capó
22 25A Unidad de control de asientos delanteros calefaccionados
23 10A Unidad de control Climatronic
24 30A Unidad de mando del ajuste del asiento del acompañante / Unidad de control del ajuste del asiento del acompañante con memoria
25 5A Unidad de mando y visualización del Climatronic trasero / Unidad de control del sistema de aire acondicionado
27 15A Unidad de control de suspensión adaptativa
29 10A Unidad de control de la caja de cambios automática
30 20A Relé del sistema de cierre asistido
31 15A Unidad de control central del sistema de confort
32 10A Unidad de control de la puerta del acompañante (cierre centralizado) / Unidad de control de la puerta trasera derecha (cierre centralizado)
33 15A Individualización
34 25A Unidad de control de la puerta del lado del acompañante (regulador de ventana)
35 30A Unidad de mando del ajuste del asiento del acompañante
36 5A Unidad de control de reconocimiento de posición del vehículo / Unidad de visualización del techo
38 10A Unidad de control ABS
39 5A Relé del parabrisas calefaccionado para el lado izquierdo / Relé del parabrisas calefaccionado para el lado derecho / Unidad de control de luz de curva y regulación del alcance de los faros / Individualización
40 10A Unidad de control de la caja de transferencia
41 10A Unidad de control del detector de remolque
42 5A Unidad de mando de la puerta del garaje / Unidad de control de operación de la puerta del garaje
43 5A Interruptor de reversa
44 5A Regulador del asiento del conductor calefaccionado / Regulador del asiento del acompañante calefaccionado / Interruptor con regulador del asiento trasero izquierdo calefaccionado / Interruptor con regulador del asiento trasero derecho calefaccionado / Unidad de mando para regular la altura de la suspensión / Elemento calefactor del eyector del lavaparabrisas izquierdo / Elemento calefactor del eyector del lavaparabrisas derecho
47 10A Módulo de salida de potencia para el faro derecho
48 10A Unidad de control de suspensión adaptativa
49 5A Espejo interior antideslumbrante automático
50 5A Botón TCS y ESP
51 15A Unidad de control de la caja de cambios automática
52 5A Interruptor multifunción / Interruptor Tiptronic / Solenoide de bloqueo de la palanca selectora en posición P
53 30A Relé del parabrisas calefaccionado para el lado derecho
54 30A Relé del parabrisas calefaccionado para el lado izquierdo
56 40A Unidad de control ABS
57 40A Unidad de control de la caja de transferencia

Caja de interruptores izquierda en el conducto de drenaje [3.2 l gasolina (V6)]

Caja de interruptores izquierda en el conducto de drenaje [3.2 l gasolina (V6)]
N°ADescripción
- Relé de alimentación 2, Motronic
- Relé de potencia Motronic
- Relé de la bomba de aire secundaria
- Relé de la bomba auxiliar de refrigeración
- Relé de la bomba de combustible
- Relé del servofreno [solo en autos con transmisión automática]
- Relé de la bomba de combustible eléctrica 2
- Relé de potencia Terminal 50
1 60A Ventilador 1
2 30A Ventilador 2
3 40A Motor de la bomba de aire secundaria
7 20A Bobinas de cilindros 1-3, Inyectores de cilindros 1-3
8 20A Bobinas de cilindros 4-6, Inyectores de cilindros 4-6
9 30A Unidad de control del motor, Válvula de sincronización de válvulas, Válvula de sincronización de válvulas, Válvula variable del colector de admisión
10 10A Diagnóstico de fugas del tanque de combustible, sensor de alta presión de la unidad de aire acondicionado, válvula del absorbedor, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador 2, relé del servofreno
11 15A Sensor de nivel y temperatura de aceite, válvula de control del compresor de aire acondicionado, unidad de control Climatronic
12 5A Relé de la bomba de aire secundaria, relé de la bomba de parada del motor, bomba del sistema de refrigeración secundaria
13 15A Bomba de combustible 2
14 15A Bomba de combustible 1
15 10A Relés de potencia Motronic 1 y 2
16 30A Sistema de bombeo de refrigerante después del apagado. Motor, bomba de vacío de frenos
17 15A Sondas Lambda delante del convertidor catalítico
18 7.5A Sensores Lambda después del catalizador

Caja de interruptores izquierda en el conducto de drenaje [motor 4.2 l gasolina (V8) FSI]

Caja de interruptores izquierda en el conducto de drenaje [motor 4.2 l gasolina (V8) FSI]
N°ADescripción
- Relé de potencia Motronic
- Relé de la bomba de aire secundaria
- Relé de la bomba auxiliar de refrigeración
- Relé de alimentación de componentes electrónicos del motor
- Relé del servofreno [solo vehículos con transmisión automática]
- Relé de potencia Terminal 50
1 60A Unidad de control del ventilador del radiador 2 / Ventilador del radiador 2
2 60A [solo vehículos con enganche de remolque]: Unidad de control del ventilador del radiador / Ventilador del radiador
2 30A Unidad de control del ventilador del radiador / Ventilador del radiador
3 40A Relé de la bomba de aire secundaria / Motor de la bomba de aire secundaria
7 20A Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida
9 30A Unidad de control del motor
10 10A Medidor de masa de aire / Medidor de masa de aire 2 / Relé de la bomba de aire secundaria / Válvula solenoide 1 del depósito de evaporación / Bomba de diagnóstico del sistema de combustible
12 20A Termostato de refrigeración del motor controlado electrónicamente / Sensor de alta presión / Relé de circulación continua de refrigerante / Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Unidad de control del ventilador del radiador / Relé de activación del alternador / Unidad de control del ventilador del radiador 2 / Válvula 1 del ajustador del árbol de levas de admisión / Válvula 2 del ajustador del árbol de levas de admisión / Válvula reguladora del compresor del aire acondicionado / Válvula 1 del ajustador del árbol de levas de escape / Válvula 2 del ajustador del árbol de levas de escape / Motor de las aletas de admisión / Motor del ajustador del árbol de levas del colector de admisión
13 25A Unidad de control de la bomba de combustible
14 10A Válvula de dosificación de combustible / Válvula 2 para dosificación de combustible
15 10A Relé de alimentación Motronic / Unidad de control del motor
16 15A Relé del servofreno / Bomba de vacío del sistema de frenos
17 10A Sonda Lambda / Sonda Lambda 2
18 10A Sonda Lambda después del neutralizador / Sonda Lambda 2 después del neutralizador
