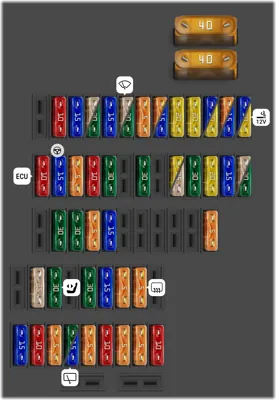

Panel de instrumentos, izquierdo

N°	A	Descripción
1	15A	Encendedor de cigarrillos, Encendedor de cigarrillos trasero
1	20A	[Solo batería auxiliar y suministro de a bordo de dos baterías]: Encendedor de cigarrillos / Encendedor de cigarrillos trasero
2	5A	[Solo batería auxiliar y suministro de a bordo de dos baterías]: Relé de la bomba de circulación / Relé de calor residual / Receptor de control remoto para el calentador de refrigerante auxiliar
2	15A	[Solo suministro de a bordo de una batería]: Toma de corriente de 12 V 2 / Toma de corriente de 12 V 4
3	15A	Toma de corriente de 12 V / Toma de corriente de 12 V 3
3	20A	[Solo batería auxiliar y suministro de a bordo de dos baterías]: Toma de corriente de 12 V / Toma de corriente de 12 V 3
4	20A	Unidad de control del calentador
5	20A	Toma de corriente de 12 V 2 [Solo batería auxiliar y suministro de a bordo de dos baterías] / Toma de corriente de 12 V 4 [Solo batería auxiliar y suministro de a bordo de dos baterías] / Relé para tomas de corriente [Solo suministro de a bordo de una batería]
6	5A	Unidad de control de autorización de entrada y arranque [Solo V10 TDI][solo red de a bordo con una batería adicional y con dos baterías]
6	15A	Unidad de control de autorización de entrada y arranque [Solo V10 TDI] / Relé de calor residual [Solo suministro de a bordo de una batería]
7	5A	Conexión de diagnóstico / Unidad de control de selección de antena / Sensor detector de lluvia y luz
8	25A	Motor del limpiaparabrisas
8	30A	Motor del limpiaparabrisas (Desde noviembre de 2007)
9	15A	Unidad de control de suministro de a bordo (bomba del limpiaparabrisas)
10	25A	Unidad de control de la puerta trasera izquierda (regulador de ventana)
10	30A	Unidad de control de la puerta trasera izquierda (regulador de ventana) (Desde noviembre de 2007)
11	15A	Unidad de control de la puerta del conductor (cierre centralizado) / Unidad de control de la puerta trasera izquierda (cierre centralizado)
12	10A	Unidad de control de suministro de a bordo (luces interiores)
14	25A	Unidad de control de la puerta del conductor (regulador de ventana)
14	30A	Unidad de control de la puerta del conductor (regulador de ventana) (Desde noviembre de 2007)
15	15A	Unidad de control central del sistema de confort (grupo de luces traseras derechas)
16	20A	Unidad de control de suministro de a bordo (claxon)
17	30A	Unidad de control de suministro de a bordo (luz izquierda)
18	20A	Relé del sistema lavafaros
18	25A	Relé del sistema lavafaros (Desde noviembre de 2007)
20	30A	Unidad de control de suministro de a bordo (batería 1)
22	30A	Unidad de control de bloqueo del diferencial del eje / Unidad de control de la tapa trasera
23	10A	Unidad de control de bloqueo del diferencial del eje
24	5A	Unidad de control del monitor de presión de neumáticos
25	15A	Unidad de control de ajuste de altura de la columna de dirección y del cinturón
26	10A	Interruptor del pedal del embrague / Unidades de control del motor / Unidad de control del airbag / Unidad de control en el tablero de instrumentos / Unidad de control de suministro de a bordo / Lámpara de advertencia de airbag del lado del pasajero delantero desactivado / Imán del carrete de inercia del cinturón de seguridad del conductor / Imán del carrete de inercia del asiento del lado del pasajero delantero
27	5A	Interruptor de monitoreo interior / Luz de lectura trasera izquierda / Luz de lectura trasera derecha / Espejo de cortesía iluminado del lado del pasajero delantero / Espejo de cortesía iluminado del lado del conductor / Luz de la tapa trasera
33	15A	Unidad de control de la electrónica de la columna de dirección
34	5A	Sensor de monitoreo interior / Transmisor de inclinación del vehículo / Unidad de control en el tablero de instrumentos [Solo batería auxiliar y suministro de a bordo de dos baterías]
35	30A	Unidad de control de suministro de a bordo
36	30A	Unidad operativa de ajuste del asiento del conductor
39	5A	Relé de la luneta trasera calefaccionada / Relé del sistema de aire acondicionado / Relé de suministro de voltaje del terminal 15 / Relé de modo de transporte / Relé para tomas de corriente [Solo suministro de a bordo de una batería]
40	5A	Unidad de control en el tablero de instrumentos
41	15A	Unidad de control de autorización de entrada y arranque
42	30A	Unidad de control de ajuste del techo corredizo
44	30A	Unidad operativa de ajuste del asiento del conductor / Unidad de control de ajuste de asiento y columna de dirección con memoria / Unidad de control de ajuste del asiento del conductor
45	25A	Unidad de control de calefacción del asiento trasero
47	10A	Unidad de control de bloqueo del diferencial del eje
48	5A	Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2
49	5A	Unidad de control Servotronic
50	10A	Transmisor de nivel de aceite y temperatura de aceite / Elemento calefactor del respiradero del cárter [Solo modelos con códigos de motor BHK, BHL]
51	5A	Conexión de diagnóstico / Interruptor de contacto del freno de estacionamiento / Sensor de calidad del aire / Sensor para control de distancia automático / Relé de modo de transporte
52	30A	Motor del limpiaparabrisas trasero
52	15A	Motor del limpiaparabrisas trasero (Desde noviembre de 2007)
53	5A	Interruptor de luz / Unidad de control de la electrónica de la columna de dirección / Unidad de control central del sistema de confort
54	10A	Regulador de control de alcance de faros [Solo modelos con faros halógenos] / Módulo de salida de potencia para el faro izquierdo [Solo modelos con luz de curva] / Motor de control de alcance del faro izquierdo [Solo modelos con faros halógenos] / Motor de control de alcance del faro derecho [Solo modelos con faros halógenos]
55	15A	Relé del soplador de aire fresco para la 2.ª velocidad
56	40A	Relé del sistema de aire acondicionado / Relé de aislamiento de celda solar / Relé del soplador de aire fresco, 2.ª velocidad / Fusible 55 en el portafusibles B / Motor para la regulación del soplador Bitron delantero
57	40A	Motor para la regulación del soplador Bitron trasero (Hasta noviembre de 2007) / Relé del compresor de suspensión adaptativa (Desde noviembre de 2007)

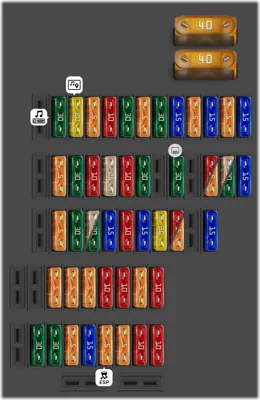

Panel de instrumentos, derecho

N°	A	Descripción
1	15A	Unidad de control del detector de remolque
2	5A	Unidad de control de ayuda al aparcamiento
3	15A	Unidad de control del detector de remolque
4	5A	Unidad de control de la electrónica de funcionamiento del teléfono móvil
5	15A	Unidad de control del detector de remolque
6	30A	Unidad de control ABS
7	5A	Unidad de control de la caja de transferencia
8	30A	Unidad de control de suministro a bordo (luz derecha)
9	10A	Individualización / Sintonizador de radio digital por satélite [Solo mercados americanos]
10	5A	Unidad de control del sistema de cámara de reversa / Sintonizador de TV
11	20A	Unidad de control con pantalla para radio y sistema de navegación / Radio / Preparación para radio y sistema de navegación con TV [modelos para Japón]
12	30A	Amplificador
14	15A	Unidad de control central del sistema de confort
15	25A	Unidad de control de la puerta trasera derecha (regulador de ventana)
15	30A	Unidad de control de la puerta trasera derecha (regulador de ventana) (Desde noviembre de 2007)
16	10A	Luz del compartimento de equipaje
16	5A	Luz del compartimento de equipaje (Desde noviembre de 2007)
18	30A	Relé de la luneta trasera calefaccionada
20	30A	Convertidor AC/DC con toma de corriente 12 V - 230 V / Convertidor AC/DC con toma de corriente 12 V - 115 V [Solo mercados americanos]
21	10A	Interruptor de contacto del capó
22	25A	Unidad de control de asientos delanteros calefaccionados
23	10A	Unidad de control Climatronic
24	30A	Unidad de mando para el ajuste del asiento del acompañante / Unidad de control de ajuste del asiento del acompañante con memoria
25	5A	Unidad de mando y visualización del Climatronic trasero / Unidad de control del sistema de aire acondicionado
27	15A	Unidad de control de suspensión adaptativa
29	10A	Unidad de control de la caja de cambios automática
29	5A	Unidad de control de la caja de cambios automática (Desde noviembre de 2007)
30	20A	Relé del sistema de cierre asistido
31	15A	Unidad de control central del sistema de confort
32	10A	Unidad de control de la puerta del acompañante (cierre centralizado) / Unidad de control de la puerta trasera derecha (cierre centralizado)
33	15A	Individualización
34	25A	Unidad de control de la puerta del lado del acompañante (regulador de ventana)
34	30A	Unidad de control de la puerta del lado del acompañante (regulador de ventana) (Desde noviembre de 2007)
35	30A	Unidad de mando para el ajuste del asiento del acompañante
36	5A	Unidad de control de reconocimiento de posición del vehículo / Unidad de visualización del techo
38	10A	Unidad de control ABS
39	5A	Relé del parabrisas calefaccionado para el lado izquierdo / Relé del parabrisas calefaccionado para el lado derecho / Unidad de control de luz de curva y regulación del alcance de los faros / Individualización
40	10A	Unidad de control de la caja de transferencia
41	10A	Unidad de control del detector de remolque
42	5A	Unidad de mando de la puerta del garaje / Unidad de control de apertura de la puerta del garaje
43	5A	Interruptor de reversa
44	5A	Regulador del asiento del conductor calefaccionado / Regulador del asiento del acompañante calefaccionado / Interruptor del asiento trasero izquierdo calefaccionado con regulador / Interruptor del asiento trasero derecho calefaccionado con regulador / Unidad de mando para regular la altura de la suspensión / Elemento calefactor del eyector del lavaparabrisas izquierdo / Elemento calefactor del eyector del lavaparabrisas derecho
47	10A	Módulo de potencia para el faro derecho
48	10A	Unidad de control de suspensión adaptativa
49	5A	Espejo interior antideslumbrante automático
50	5A	Botón TCS y ESP
51	15A	Unidad de control de la caja de cambios automática
52	5A	Interruptor multifunción / Interruptor Tiptronic / Solenoide de bloqueo de la palanca selectora para la posición P
53	30A	Relé del parabrisas calefaccionado para el lado derecho
54	30A	Relé del parabrisas calefaccionado para el lado izquierdo
56	40A	Unidad de control ABS
57	40A	Unidad de control de la caja de transferencia

Caja de fusibles principal debajo del asiento del conductor

N°	A	Descripción
-		Caja de fusibles izquierda
-		Caja de fusibles derecha
-		Caja de fusibles derecha
-		Caja de conexiones, caja de fusibles izquierda
-		Terminales de relé 15
-	250A	Conexión en paralelo de la batería
-		Enchufe
-	5A	Unidad de control de la red de a bordo
-	10A	Unidad de control de la red de a bordo
-	5A	Diagnóstico del cable del arrancador
-	40A	Motor del compresor de altura libre al suelo
1		Interruptor principal de la batería
2		Terminales 15 del relé de alimentación [100 o 433, según la configuración]
3		Relé de carga de la segunda batería

Caja de interruptores izquierda en el conducto de drenaje [2.5 l diésel (R5)]

N°	A	Descripción
-		Relé de la bomba de combustible
-		Terminales 30 del relé de alimentación
-		Relé de bujías de precalentamiento
-		Relé de la bomba auxiliar de refrigeración
-		Relé de la bomba de refrigeración de combustible
-		Relé de la bomba de cebado de combustible [Solo con calentador de líquido opcional]
-		Terminal 50 del relé de potencia
1	60A	Ventilador 1
2	30A	Ventilador 2
3	80A	Bujías de precalentamiento 1-5
9	30A	Unidad de control del motor
10	10A	Válvula EGR, válvula solenoide de limitación de presión de sobrealimentación, resistencia de calefacción del sistema de ventilación del cárter, sensor de alta presión (unidad de aire acondicionado), válvula de control del compresor de aire acondicionado, relé de la bomba de combustible, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador -2-, unidad de control Climatronic/Climatic, relé de bombeo de refrigerante después de apagado. Motor, relé de la bomba de refrigeración de combustible, válvula desviadora del estrangulador, válvula desviadora del radiador EGR [solo para autos con transmisión automática]
11	15A	Sensor de nivel y temperatura de aceite
12	5A	Relé de bujías de precalentamiento, relé de purga de refrigerante después de apagado. motor, interruptor del pedal de freno
13	25A	Bomba de combustible (bomba de refuerzo), bomba de combustible, relé de la bomba de refuerzo de combustible, bomba del sistema de refrigeración de combustible

Caja de interruptores izquierda en el conducto de drenaje [3.0 l diésel (V6)]

N°	A	Descripción
-		Terminales 30 del relé de potencia
-		Unidad de control de bujías de precalentamiento
-		Relé de la bomba auxiliar de refrigeración
-		Relé de la bomba de combustible
-		Relé de la bomba de cebado de combustible [Solo con calentador de líquido opcional]
-		Terminal 50 del relé de potencia
1	60A	Ventilador del radiador
2	30A	Ventilador del radiador 2
3	60A	Bujías de precalentamiento 1-6
7	15A	Regulador de presión de combustible, válvula de dosificación de combustible, bomba del sistema de refrigeración
9	30A	Unidad de control de inyección del motor diésel
10	10A	Unidad de control de bujías de precalentamiento, válvula EGR, válvula de conmutación del radiador EGR, motor del actuador del amortiguador de admisión, motor del actuador del amortiguador de admisión 2, unidad de mariposa, unidad de control del turbocompresor 1, válvula de control del compresor del aire acondicionado, relé de la bomba auxiliar de refrigeración, unidad de control del aire acondicionado, unidad de control Climatronic, unidad de control del ventilador del radiador, unidad de control 2 de los ventiladores del radiador, sensor de alta presión, válvula de conmutación de entrada de aire, relé de la bomba de combustible
11	15A	Sensor de nivel y temperatura de aceite
12	5A	Interruptor del pedal de freno
13	25A	Relé de la bomba de cebado de combustible, bomba de cebado de combustible, bomba de combustible, bomba de circulación
15	10A	Relé de alimentación terminal 30
17	20A	Sensor Lambda

Caja de interruptores izquierda en el conducto de drenaje [3.2 l gasolina (V6)]

N°	A	Descripción
-		Relé de alimentación 2, Motronic
-		Relé de potencia Motronic
-		Relé de la bomba de aire secundaria
-		Relé de la bomba auxiliar de refrigeración
-		Relé de la bomba de combustible
-		Relé del servofreno [solo en automóviles con transmisión automática]
-		Relé de la bomba de combustible eléctrica 2
-		Relé de potencia terminal 50
1	60A	Ventilador 1
2	30A	Ventilador 2
3	40A	Motor de la bomba de aire secundaria
7	20A	Bobinas de cilindros 1-3, Inyectores de cilindros 1-3
8	20A	Bobinas de cilindros 4-6, Inyectores de cilindros 4-6
9	30A	Unidad de control del motor, Válvula de sincronización de válvulas, Válvula de sincronización de válvulas, Válvula variable del colector de admisión
10	10A	Diagnóstico de fugas del tanque de combustible, sensor de alta presión de la unidad de aire acondicionado, válvula del absorbedor, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador -2-, relé del servofreno
11	15A	Sensor de nivel y temperatura de aceite, válvula de control del compresor de aire acondicionado, unidad de control Climatronic
12	5A	Relé de la bomba de aire secundaria, relé de la bomba de parada del motor, bomba del sistema de refrigeración secundaria
13	15A	Bomba de combustible 2
14	15A	Bomba de combustible 1
15	10A	Relés de potencia Motronic 1 y 2
16	30A	Sistema de bombeo de refrigerante después del apagado del motor, bomba de vacío de frenos
17	15A	Sondas Lambda delante del convertidor catalítico
18	7.5A	Sensores Lambda después del catalizador

Caja de interruptores izquierda en el conducto de drenaje [4.2 l gasolina (V8)]

N°	A	Descripción
-		Relé de potencia Motronic
-		Relé de la bomba de aire secundaria
-		Relé de la bomba auxiliar de refrigeración
-		Relé de la bomba de combustible eléctrica II
-		Relé del servofreno
-		Relé de la bomba de combustible
-		Relé de potencia terminal 50
1	60A	Ventilador 1
2	30A	Ventilador 2
3	40A	Motor de la bomba de aire secundaria
4	40A	Motor de la bomba de aire secundaria 2
7	20A	Bobinas de encendido con etapa de salida, cilindros 1-8
8	20A	Inyectores, cilindros 1-8
9	30A	Unidad de control del motor, Válvula -1 - Sistema de distribución variable, Válvula -2 - Distribución variable, Válvula de cambio de geometría del colector de admisión, Válvula -2 - Sistema de modificación de geometría del colector de admisión
10	10A	Diagnóstico de la estanqueidad del tanque de combustible, sensor de alta presión de la unidad de aire acondicionado, válvula solenoide -1- absorbedor, válvula solenoide 2 absorbedor, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador -2-, válvula de control del compresor de aire acondicionado, unidad de control Climatronic, sensor de nivel y temperatura de aceite
11	15A	Válvula de control de aire secundario
12	5A	Relé de la bomba de aire secundaria
13	15A	Bomba de combustible 2
14	15A	Bomba de combustible 1
15	10A	Módulo de control del motor, relé de alimentación Motronic, relé de la bomba de combustible, relé de la bomba de combustible eléctrica II
16	30A	Relé del servofreno, bomba de vacío del sistema de frenos, relé de purga de refrigerante después de apagar el motor, bomba de refrigeración, bomba de circulación (solo con un calentador de líquido adicional)
17	15A	Sonda Lambda antes del catalizador, fila de cilindros 1, sensor lambda II antes del catalizador, fila de cilindros 2
18	7.5A	Sonda Lambda después del catalizador, fila de cilindros 1, sonda lambda II después del catalizador, fila de cilindros 2

Caja de interruptores izquierda en el conducto de drenaje [Motor 5.0 l TDI (V10)]

N°	A	Descripción
-		Relé de potencia Terminal 30
-		Relé -2 - Terminales de alimentación de energía 30
-		Relé de bujías de precalentamiento
-		Relé de la bomba auxiliar de enfriamiento
-		Relé de la bomba de enfriamiento de combustible
-		Relé de la bomba de combustible
-		Relé de bujías de precalentamiento -2
-		Relé -1 - Alimentación de energía
-		Relé de la bomba de cebado de combustible [Solo con calentador de líquido opcional]
-		Relé de potencia Terminal 50
1	60A	Ventilador 1
2	30A	Ventilador 2
3	80A	Bujías de precalentamiento 1
4	80A	Bujías de precalentamiento 2
6	60A	Consumidores que influyen en el arranque, bomba de combustible, sistema de encendido (solo autos con una segunda batería)
7	10A	Enfriamiento de combustible, bomba de enfriamiento adicional
8	30A	Unidad de control del motor 2
9	30A	Unidad de control del motor 1
10	10A	Sensor de presión del aire acondicionado, válvula de recirculación de gases de escape, relé de la bomba de combustible, unidad de control del ventilador del radiador (EC), unidad de control del ventilador del radiador -2- (DC)
11	15A	Termostato de control electrónico del sistema de enfriamiento del motor, válvula de control del compresor de la unidad de aire acondicionado, sensor de nivel y temperatura de aceite, motores actuadores de turbocompresores 1 y 2, motores eléctricos del mando del cebador
12	5A	Relés de bujías de precalentamiento 1 y 2, bomba de enfriamiento adicional, enfriamiento de combustible, interruptor del pedal de freno para el control de crucero
13	15A	Bomba de combustible 1
15	10A	Relé de alimentación de energía Terminal 30
16	10A	Relé paralelo de batería
17	20A	Sondas Lambda Diesel 1 y 2
