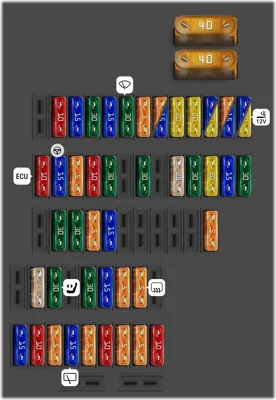

Panel de instrumentos, izquierdo

N°	A	Descripción
1	15A	Encendedor de cigarrillos, Encendedor de cigarrillos trasero
1	20A	[Solo batería auxiliar y suministro de a bordo de dos baterías]: Encendedor de cigarrillos / Encendedor de cigarrillos trasero
2	5A	[Solo batería auxiliar y suministro de a bordo de dos baterías]: Relé de la bomba de circulación / Relé de calor residual / Receptor de control remoto para el calentador de refrigerante auxiliar
2	15A	[Solo suministro de a bordo de una batería]: Toma de corriente de 12 V 2 / Toma de corriente de 12 V 4
3	15A	Toma de corriente de 12 V / Toma de corriente de 12 V 3
3	20A	[Solo batería auxiliar y suministro de a bordo de dos baterías]: Toma de corriente de 12 V / Toma de corriente de 12 V 3
4	20A	Unidad de control del calefactor
5	20A	Toma de corriente de 12 V 2 [Solo batería auxiliar y suministro de a bordo de dos baterías] / Toma de corriente de 12 V 4 [Solo batería auxiliar y suministro de a bordo de dos baterías] / Relé para tomas de corriente [Solo suministro de a bordo de una batería]
6	5A	Unidad de control de autorización de entrada y arranque [Solo V10 TDI] [Solo red de a bordo con una batería adicional y con dos baterías]
6	15A	Unidad de control de autorización de entrada y arranque [Solo V10 TDI] / Relé de calor residual [Solo suministro de a bordo de una batería]
7	5A	Conexión de diagnóstico / Unidad de control de selección de antena / Sensor detector de lluvia y luz
8	30A	Motor del limpiaparabrisas
9	15A	Unidad de control de suministro de a bordo (bomba del limpiaparabrisas)
10	30A	Unidad de control de la puerta trasera izquierda (regulador de ventana)
11	15A	Unidad de control de la puerta del conductor (cierre centralizado) / Unidad de control de la puerta trasera izquierda (cierre centralizado)
12	10A	Unidad de control de suministro de a bordo (luces interiores)
14	30A	Unidad de control de la puerta del conductor (regulador de ventana)
15	15A	Unidad de control central del sistema de confort (grupo de luces traseras derechas)
16	20A	Unidad de control de suministro de a bordo (claxon)
17	30A	Unidad de control de suministro de a bordo (luz izquierda)
18	25A	Relé del sistema lavafaros
20	30A	Unidad de control de suministro de a bordo (batería 1)
22	30A	Unidad de control de bloqueo del diferencial del eje / Unidad de control de la tapa trasera
23	10A	Unidad de control de bloqueo del diferencial del eje
24	5A	Unidad de control del monitor de presión de neumáticos
25	15A	Unidad de control de ajuste de altura de la columna de dirección y del cinturón
26	10A	Interruptor del pedal del embrague / Unidades de control del motor / Unidad de control del airbag / Unidad de control en el tablero de instrumentos / Unidad de control de suministro de a bordo / Lámpara de advertencia de airbag del pasajero delantero desactivado / Imán del carrete de inercia del cinturón de seguridad del conductor / Imán del carrete de inercia del asiento del pasajero delantero
27	5A	Interruptor de monitoreo interior / Luz de lectura trasera izquierda / Luz de lectura trasera derecha / Espejo de cortesía iluminado del lado del pasajero delantero / Espejo de cortesía iluminado del lado del conductor / Luz de la tapa trasera
33	15A	Unidad de control electrónica de la columna de dirección
34	5A	Sensor de monitoreo interior / Transmisor de inclinación del vehículo / Unidad de control en el tablero de instrumentos [Solo batería auxiliar y suministro de a bordo de dos baterías]
35	30A	Unidad de control de suministro de a bordo
36	30A	Unidad operativa de ajuste del asiento del conductor
39	5A	Relé de la luneta trasera calefaccionada / Relé del sistema de aire acondicionado / Relé de suministro de voltaje de la terminal 15 / Relé de modo de transporte / Relé para tomas de corriente [Solo suministro de a bordo de una batería]
40	5A	Unidad de control en el tablero de instrumentos
41	15A	Unidad de control de autorización de entrada y arranque
42	30A	Unidad de control de ajuste del techo corredizo
44	30A	Unidad operativa de ajuste del asiento del conductor / Unidad de control de ajuste del asiento y de la columna de dirección con memoria / Unidad de control de ajuste del asiento del conductor
45	25A	Unidad de control de calefacción del asiento trasero
47	10A	Unidad de control de bloqueo del diferencial del eje
48	5A	Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2
49	5A	Unidad de control Servotronic
50	10A	Transmisor de nivel de aceite y temperatura de aceite / Elemento calefactor del respiradero del cárter [Solo modelos con códigos de motor BHK, BHL]
51	5A	Conexión de diagnóstico / Interruptor de contacto del freno de estacionamiento / Sensor de calidad del aire / Sensor para control de distancia automático / Relé de modo de transporte
52	15A	Motor del limpiaparabrisas trasero
53	5A	Interruptor de luz / Unidad de control electrónica de la columna de dirección / Unidad de control central del sistema de confort
54	10A	Regulador de control de alcance de faros [Solo modelos con faros halógenos] / Módulo de salida de potencia para el faro izquierdo [Solo modelos con luz de curva] / Motor de control de alcance del faro izquierdo [Solo modelos con faros halógenos] / Motor de control de alcance del faro derecho [Solo modelos con faros halógenos]
55	15A	Relé del soplador de aire fresco para la 2.ª velocidad
56	40A	Relé del sistema de aire acondicionado / Relé de aislamiento de celda solar / Relé del soplador de aire fresco, 2.ª velocidad / Fusible 55 en el portafusibles B / Motor para la regulación del soplador Bitron delantero
57	40A	Relé del compresor de suspensión adaptativa

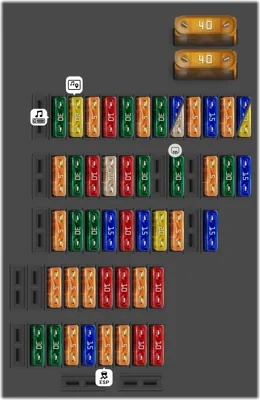

Panel de instrumentos, derecho

N°	A	Descripción
1	15A	Unidad de control del detector de remolque
1	20A	Unidad de control del detector de remolque [desde mayo de 2008]
2	5A	Unidad de control de ayuda al aparcamiento
3	15A	Unidad de control del detector de remolque
4	5A	Unidad de control de la electrónica de funcionamiento del teléfono móvil
5	15A	Unidad de control del detector de remolque
5	25A	Unidad de control del detector de remolque [desde mayo de 2008]
6	30A	Unidad de control ABS
7	5A	Unidad de control de la caja de transferencia
8	30A	Unidad de control de suministro a bordo (luz derecha)
9	10A	Individualización / Sintonizador de radio digital por satélite [Solo mercados americanos]
10	5A	Unidad de control del sistema de cámara de reversa / Sintonizador de TV
11	20A	Unidad de control con pantalla para radio y sistema de navegación / Radio / Preparación para radio y sistema de navegación con TV [modelos para Japón]
12	30A	Amplificador
14	15A	Unidad de control central del sistema de confort
15	30A	Unidad de control de la puerta trasera derecha (elevalunas)
16	5A	Luz del compartimento de equipaje
18	30A	Relé de la luneta trasera calefaccionada
20	30A	Convertidor AC/DC con toma de corriente 12 V - 230 V / Convertidor AC/DC con toma de corriente 12 V - 115 V [Solo mercados americanos]
21	10A	Interruptor de contacto del capó
22	25A	Unidad de control de asientos delanteros calefaccionados
23	10A	Unidad de control Climatronic
24	30A	Unidad de mando para el ajuste del asiento del acompañante / Unidad de control para el ajuste del asiento del acompañante con memoria
25	5A	Unidad de mando y visualización del Climatronic trasero / Unidad de control del sistema de aire acondicionado
27	15A	Unidad de control de suspensión adaptativa
29	5A	Unidad de control de la caja de cambios automática
30	20A	Relé del sistema de cierre asistido
31	15A	Unidad de control central del sistema de confort
32	10A	[desde mayo de 2008]: Unidad de control de la puerta del acompañante (cierre centralizado) / Unidad de control de la puerta trasera derecha (cierre centralizado)
33	15A	Personalización
34	30A	Unidad de control de la puerta del lado del acompañante (elevalunas)
35	30A	Unidad de mando para el ajuste del asiento del acompañante
36	5A	Unidad de control de reconocimiento de posición del vehículo / Unidad de visualización del techo
38	10A	Unidad de control ABS
39	5A	Relé del parabrisas calefaccionado para el lado izquierdo / Relé del parabrisas calefaccionado para el lado derecho / Unidad de control de luz de curva y regulación del alcance de los faros / Individualización
40	10A	Unidad de control de la caja de transferencia
41	10A	Unidad de control del detector de remolque
42	5A	Unidad de mando para la apertura del garaje / Unidad de control de la operación de la puerta del garaje
43	5A	Interruptor de reversa
44	5A	Regulador del asiento del conductor calefaccionado / Regulador del asiento del acompañante calefaccionado / Interruptor con regulador del asiento trasero izquierdo calefaccionado / Interruptor con regulador del asiento trasero derecho calefaccionado / Unidad de mando para regular la altura de la suspensión / Resistencia calefaccionada del eyector izquierdo / Resistencia calefaccionada del eyector derecho
47	10A	Módulo de potencia para el faro derecho
48	10A	Unidad de control de suspensión adaptativa
49	5A	Espejo interior antideslumbrante automático
50	5A	Botón TCS y ESP
51	15A	Unidad de control de la caja de cambios automática
52	5A	Interruptor multifunción / Interruptor Tiptronic / Solenoide de bloqueo de la palanca selectora para posición P
53	30A	Relé del parabrisas calefaccionado para el lado derecho
54	30A	Relé del parabrisas calefaccionado para el lado izquierdo
56	40A	Unidad de control ABS
57	40A	Unidad de control de la caja de transferencia

Caja de interruptores izquierda en el conducto de drenaje [Motor de gasolina de 3.2 litros (V6)]

N°	A	Descripción
-		Relé de alimentación 2, Motronic
-		Relé de potencia Motronic / Terminal de relé de alimentación 30
-		Relé de la bomba de aire secundaria
-		Relé de la bomba auxiliar de refrigeración
-		Relé de la bomba de combustible
-		Relé del servofreno [solo en autos con transmisión automática]
-		Relé de la bomba de combustible eléctrica 2
-		Terminal del relé de potencia 50
1	60A	Ventilador 1
2	30A	Ventilador 2
3	40A	Motor de la bomba de aire secundaria
7	20A	Bobinas de cilindros 1-3, Inyectores de cilindros 1-3
8	20A	Bobinas de cilindros 4-6, Inyectores de cilindros 4-6
9	30A	Unidad de control del motor, Válvula de sincronización de válvulas, Válvula de sincronización de válvulas, Válvula variable del colector de admisión
10	10A	Diagnóstico de fugas del tanque de combustible, sensor de alta presión de la unidad de aire acondicionado, válvula del absorbedor, unidad de control del ventilador del radiador, unidad de control del ventilador del radiador -2-, relé del servofreno
11	15A	Sensor de nivel y temperatura de aceite, válvula de control del compresor de aire acondicionado, unidad de control Climatronic
12	5A	Relé de la bomba de aire secundaria, relé de la bomba de parada del motor, bomba del sistema de refrigeración secundaria
13	15A	Bomba de combustible 2
14	15A	Bomba de combustible 1
15	10A	Relés de potencia Motronic 1 y 2
16	30A	Sistema de bombeo de refrigerante después del apagado del motor, bomba de vacío de frenos
17	15A	Sondas Lambda delante del convertidor catalítico
18	7.5A	Sensores Lambda después del catalizador
