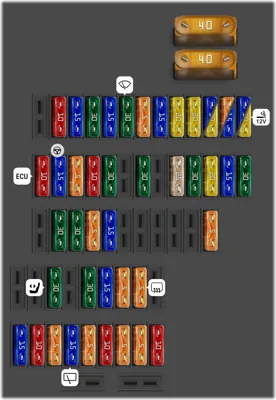

Tablero de instrumentos, izquierda

N°	A	Descripción
1	15A	Encendedor, Encendedor trasero
1	20A	[Solo batería auxiliar y suministro de dos baterías a bordo]: Encendedor / Encendedor trasero
2	5A	[Solo batería auxiliar y suministro de dos baterías a bordo]: Relé de bomba de circulación / Relé de calor residual / Receptor de control remoto para calefactor auxiliar de refrigerante
2	15A	[Solo suministro de una batería a bordo]: Toma de 12 V 2 / Toma de 12 V 4
3	15A	Toma de 12 V / Toma de 12 V 3
3	20A	[Solo batería auxiliar y suministro de dos baterías a bordo]: Toma de 12 V / Toma de 12 V 3
4	20A	Unidad de control del calefactor
5	20A	Toma de 12 V 2 [Solo batería auxiliar y suministro de dos baterías a bordo] / Toma de 12 V 4 [Solo batería auxiliar y suministro de dos baterías a bordo] / Relé para tomas de corriente [Solo suministro de una batería a bordo]
6	15A	Unidad de control de autorización de entrada y arranque [Solo V10 TDI] / Relé de calor residual [Solo suministro de una batería a bordo]
7	5A	Conexión de diagnóstico / Unidad de control de selección de antena / Sensor de detector de lluvia y luz
8	30A	Motor del limpiaparabrisas
9	15A	Unidad de control de suministro a bordo (bomba de limpiaparabrisas)
10	30A	Unidad de control de la puerta trasera izquierda (regulador de ventana)
11	15A	Unidad de control de la puerta del conductor (cierre centralizado) / Unidad de control de la puerta trasera izquierda (cierre centralizado)
12	10A	Unidad de control de suministro a bordo (luces interiores)
14	30A	Unidad de control de la puerta del conductor (regulador de ventana)
15	15A	Unidad de control central del sistema de conveniencia (conjunto de luces traseras derecho)
16	20A	Unidad de control de suministro a bordo (fanfarria)
17	30A	Unidad de control de suministro a bordo (luz izquierda)
18	25A	Relé del sistema de lavado de faros
20	30A	Unidad de control de suministro a bordo (batería 1)
22	30A	Unidad de control de bloqueo del diferencial del eje / Unidad de control de la tapa trasera
23	10A	Unidad de control de bloqueo del diferencial del eje
24	5A	Unidad de control del monitor de presión de neumáticos
25	15A	Unidad de control de ajuste de la columna de dirección y altura del cinturón
26	10A	Interruptor del pedal del embrague / Unidades de control del motor / Unidad de control del airbag / Unidad de control en el panel de instrumentos / Unidad de control de suministro a bordo / Lámpara de advertencia de airbag del lado del pasajero desactivado / Imán del carrete de inercia del cinturón del asiento del conductor / Imán del carrete de inercia del asiento del pasajero delantero
27	5A	Interruptor de monitoreo interior / Luz de lectura trasera izquierda / Luz de lectura trasera derecha / Espejo de vanidad iluminado del lado del pasajero delantero / Espejo de vanidad iluminado del lado del conductor / Luz de la tapa trasera
33	15A	Unidad de control de electrónica de la columna de dirección
34	5A	Sensor de monitoreo interior / Emisor de inclinación del vehículo / Unidad de control en el panel de instrumentos [Solo batería auxiliar y suministro de dos baterías a bordo]
35	30A	Unidad de control de suministro a bordo
36	30A	Unidad de operación de ajuste del asiento del conductor
39	5A	Relé de la luneta trasera calefaccionada / Relé del sistema de aire acondicionado / Relé de suministro de voltaje del terminal 15 / Relé de modo de transporte / Relé para tomas de corriente [Solo suministro de una batería a bordo]
40	5A	Unidad de control en el panel de instrumentos
41	15A	Unidad de control de autorización de entrada y arranque
42	30A	Unidad de control de ajuste del techo corredizo
44	30A	Unidad de operación de ajuste del asiento del conductor / Unidad de control de ajuste del asiento y la columna de dirección con memoria / Unidad de control de ajuste del asiento del conductor
47	10A	Unidad de control de bloqueo del diferencial del eje
48	5A	Unidad de control de asistencia para cambio de carril / Unidad de control de asistencia para cambio de carril 2
49	5A	Unidad de control Servotronic
50	10A	Emisor de nivel de aceite y temperatura de aceite / Elemento calefaccionado del respiradero del cárter [Solo modelos con códigos de motor BHK, BHL]
51	5A	Conexión de diagnóstico / Interruptor de contacto del freno de estacionamiento / Sensor de calidad del aire / Sensor para control automático de distancia / Relé de modo de transporte
52	15A	Motor del limpiaparabrisas trasero
53	5A	Interruptor de luz / Unidad de control de electrónica de la columna de dirección / Unidad de control central del sistema de conveniencia
54	10A	Regulador de control de rango de faros [Solo modelos con faros halógenos] / Módulo de salida de potencia para faro izquierdo [Solo modelos con luz de curva] / Motor de control de rango de faros izquierdo [Solo modelos con faros halógenos] / Motor de control de rango de faros derecho [Solo modelos con faros halógenos]
55	15A	Relé del ventilador de aire fresco para 2ª velocidad
56	40A	Relé del sistema de aire acondicionado / Relé de aislamiento de celda solar / Relé del ventilador de aire fresco, 2ª velocidad / Fusible 55 en el soporte de fusibles B / Motor para regulación del ventilador Bitron delantero
57	40A	Relé del compresor de suspensión adaptativa

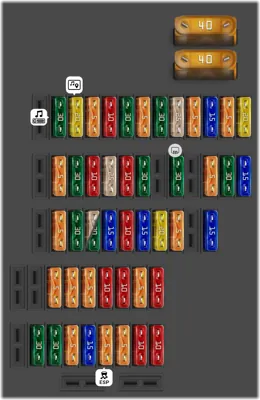

Tablero de instrumentos, derecho

N°	A	Descripción
1	20A	Unidad de control del detector de remolque
2	5A	Unidad de control de asistencia de estacionamiento
3	15A	Unidad de control del detector de remolque
4	5A	Unidad de control de electrónica de operación de teléfono móvil
5	25A	Unidad de control del detector de remolque
6	30A	Unidad de control de ABS
7	5A	Unidad de control de la caja de transferencia
8	30A	Unidad de control de suministro a bordo (luz derecha)
9	10A	Individualización / Sintonizador de radio digital por satélite [Solo mercados americanos]
10	5A	Unidad de control del sistema de cámara de reversa / Sintonizador de TV
11	20A	Unidad de control con pantalla para sistema de radio y navegación / Radio / Preparación para sistema de radio y navegación con TV [modelos para Japón]
12	30A	Amplificador
14	15A	Unidad de control central del sistema de conveniencia
15	30A	Unidad de control de la puerta trasera derecha (regulador de ventana)
16	5A	Luz del compartimento de equipaje
18	30A	Relé de la luneta trasera calefaccionada
20	30A	Convertidor AC/DC con toma de 12 V - 230 V / Convertidor AC/DC con toma de 12 V - 115 V [Solo mercados americanos]
21	10A	Interruptor de contacto del capó
22	25A	Unidad de control de asientos delanteros calefaccionados
23	10A	Unidad de control Climatronic
24	30A	Unidad de operación de ajuste del asiento del pasajero delantero / Unidad de control de ajuste del asiento del pasajero delantero con memoria
25	5A	Unidad de operación y visualización trasera Climatronic / Unidad de control del sistema de aire acondicionado
27	15A	Unidad de control de suspensión adaptativa
29	5A	Unidad de control de la caja de cambios automática
30	20A	Relé del sistema de cierre asistido
31	15A	Unidad de control central del sistema de conveniencia
32	10A	Unidad de control de la puerta del pasajero delantero (cierre centralizado) / Unidad de control de la puerta trasera derecha (cierre centralizado)
33	15A	Individualización
34	25A	Unidad de control de la puerta lateral del pasajero delantero (regulador de ventana)
34	30A	Unidad de control de la puerta lateral del pasajero delantero (regulador de ventana) (Desde noviembre de 2007)
35	30A	Unidad de operación de ajuste del asiento del pasajero delantero
36	5A	Unidad de control de reconocimiento de posición del vehículo / Unidad de visualización del techo
38	10A	Unidad de control de ABS
39	5A	Relé del parabrisas calefaccionado para el lado izquierdo / Relé del parabrisas calefaccionado para el lado derecho / Unidad de control de luz de curva y alcance de faros / Individualización
40	10A	Unidad de control de la caja de transferencia
41	10A	Unidad de control del detector de remolque
42	5A	Unidad de operación de la puerta del garaje / Unidad de control de operación de la puerta del garaje
43	5A	Interruptor de reversa
44	5A	Regulador de asiento del conductor calefaccionado / Regulador de asiento del pasajero delantero calefaccionado / Interruptor con regulador de asiento trasero izquierdo calefaccionado / Interruptor con regulador de asiento trasero derecho calefaccionado / Unidad de operación para regular la altura de la suspensión / Elemento calefactor del chorro del lavaparabrisas izquierdo / Elemento calefactor del chorro del lavaparabrisas derecho
47	10A	Módulo de salida de potencia para el faro derecho
48	10A	Unidad de control de suspensión adaptativa
49	5A	Espejo interior automático antideslumbrante
50	5A	Botón TCS y ESP
51	15A	Unidad de control de la caja de cambios automática
52	5A	Interruptor multifunción / Interruptor Tiptronic / Bloqueo del selector de palanca para la posición P del solenoide
53	30A	Relé del parabrisas calefaccionado para el lado derecho
54	30A	Relé del parabrisas calefaccionado para el lado izquierdo
56	40A	Unidad de control de ABS
57	40A	Unidad de control de la caja de transferencia
