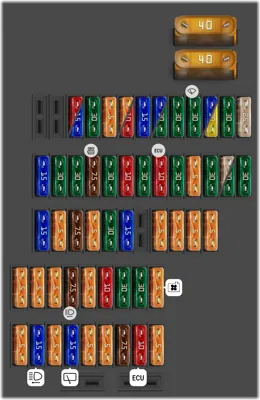

Tablero de instrumentos, izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Unidad de control de ajuste y ventilación del asiento del conductor | |
| 2 | 30A | Unidad de control del calefactor | |
| 3 | 15A | Señal | |
| 3 | 20A | Señal | |
| 4 | 30A | Motor del limpiaparabrisas | |
| 5 | 30A | Unidad de control del techo corredizo deslizante | |
| 6 | 15A | Unidad de control de liberación del respaldo | |
| 6 | 30A | Unidad de control de liberación del respaldo | |
| 7 | 15A | Unidad de control de la columna de dirección ajustable eléctricamente | |
| 8 | 5A | Unidad de control del monitor de presión de neumáticos, Unidad de control de la columna de dirección | |
| 8 | 10A | Unidad de control del monitor de presión de neumáticos, Unidad de control de la columna de dirección | |
| 9 | 5A | Interruptor de luces, Sensor de lluvia, Módulo de techo delantero, Unidad de control del sistema de monitoreo de presión de neumáticos | |
| 10 | 30A | Unidad de control del techo solar | |
| 11 | 10A | Calefactor del volante, Unidad de control de la columna de dirección | |
| 11 | 15A | Calefactor del volante, Unidad de control de la columna de dirección | |
| 14 | 30A | Unidad de control de suministro a bordo | |
| 15 | 25A | Unidad de control de suministro a bordo | |
| 15 | 30A | Unidad de control de suministro a bordo | |
| 16 | 30A | Unidad de control de la puerta del conductor | |
| 17 | 5A | Sensor interior, Sirena de alarma, Interruptor de límite del capó | |
| 18 | 30A | Unidad de control de suministro a bordo | |
| 19 | 10A | Unidad de control del motor | |
| 20 | 30A | Unidad de control de suministro a bordo, elemento calefaccionado del asiento del conductor y del pasajero | |
| 21 | 10A | Relé del acumulador de calor residual | |
| 22 | 30A | Unidad de control de suministro a bordo | |
| 23 | 7.5A | Conector de diagnóstico, Interruptor de encendido y arranque, Interfaz de diagnóstico del bus de datos, Unidad de control electrónico, bloqueo de la columna de dirección | |
| 24 | 30A | Relé para la calefacción del lado izquierdo del parabrisas | |
| 25 | 30A | Relé para la calefacción del lado derecho del parabrisas | |
| 26 | 15A | Batería del ventilador 1 | |
| 27 | 5A | Unidad de control para el indicador de bajo nivel de refrigerante, relé de nivel de refrigerante, unidad de control para el sistema de regulación de la batería | |
| 28 | 5A | Unidad de control del actuador eléctrico | |
| 29 | 5A | Regulador de presión del embrague de la caja de cambios automática | |
| 30 | 5A | Unidad de control de la dirección asistida, Bomba de dirección asistida eléctrica | |
| 32 | 15A | Unidad de control del compresor del aire acondicionado | |
| 33 | 30A | Unidad de control de la puerta trasera izquierda | |
| 34 | 5A | Unidad de control para la apertura de la tapa/portón trasero | |
| 35 | 7.5A | Unidad de control para la apertura de la tapa/portón trasero | |
| 36 | 5A | Botón del freno de estacionamiento electromecánico | |
| 37 | 15A | Batería del ventilador 2 | |
| 38 | 5A | Unidad de control de la transmisión, Relé del ventilador | |
| 39 | 30A | Regulador de presión del embrague de la caja de cambios automática | |
| 40 | 30A | Relé de desbloqueo del ventilador | |
| 41 | 10A | Unidad de control para el sistema de regulación de la batería | |
| 42 | 5A | Espejo interior electrocrómico | |
| 43 | 7.5A | Faro izquierdo, Faro derecho, Control de alcance de los faros | |
| 44 | 5A | Unidad de control de la calefacción de los asientos traseros | |
| 45 | 5A | Unidad de control de procesamiento de imágenes, Sensor de movimiento de balanceo, Cámara frontal para sistemas de asistencia al conductor | |
| 46 | 5A | Unidad de control de asistencia de cambio de carril | |
| 47 | 5A | Unidad de control de asistencia de estacionamiento, unidad de control del abridor de puerta de garaje, interfaz de diagnóstico del bus de datos, toma de diagnóstico | |
| 48 | 10A | Sensor de alta presión, Medidor de masa de aire, Unidad de control del motor, Relé de arranque, Unidad de control del motor | |
| 49 | 7.5A | Unidad de control de control de crucero adaptativo | |
| 50 | 5A | Encendedor del tensor del cinturón del lado del conductor | |
| 51 | 5A | Unidad de control del indicador de bajo nivel de refrigerante, relé de nivel de refrigerante | |
| 52 | 15A | Motor del limpiaparabrisas trasero | |
| 53 | 5A | Unidad de control para iluminación adaptativa y control de alcance de los faros, Unidad de control de la columna de dirección, Unidad de control de suministro a bordo | |
| 54 | 15A | Faro izquierdo | |
| 55 | 5A | Unidad de control del indicador de bajo nivel de refrigerante, relé de nivel de refrigerante | |
| 56 | 40A | Relé del compresor de control de altura de marcha | |
| 57 | 40A | Ventilador de suministro |

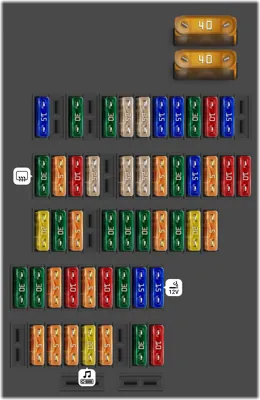

Tablero de instrumentos, derecho
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | Unidad de control de la suspensión adaptativa | |
| 3 | 10A | Unidad de control del bloqueo del diferencial del eje | |
| 4 | 30A | Unidad de control del bloqueo del diferencial del eje | |
| 5 | 15A | Unidad de control del detector de remolque | |
| 6 | 15A | Unidad de control del detector de remolque | |
| 7 | 25A | Unidad de control del detector de remolque | |
| 8 | 25A | Unidad de control del detector de remolque | |
| 9 | 30A | Unidad de control de la puerta trasera derecha | |
| 11 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 13 | 15A | Unidad de control del detector de remolque | |
| 14 | 10A | Unidad de control del airbag, Luz de advertencia de desactivación del airbag del pasajero delantero, Unidad de control de reconocimiento de asiento ocupado | |
| 15 | 10A | Unidad de control de la caja de transferencia | |
| 16 | 5A | Unidad de control para el freno de estacionamiento electromecánico, Unidad de operación para regular la altura de la suspensión, Elemento calefactor del chorro del limpiaparabrisas izquierdo, Elemento calefactor del chorro del limpiaparabrisas derecho, Botón para TCS y programa electrónico de estabilización, Unidad de control ABS, Botón de control de descenso de pendientes, Botón Auto-hold, Estabilizador de voltaje | |
| 17 | 15A | Faro delantero derecho | |
| 18 | 30A | Encendedor para el tensor del cinturón de seguridad del lado del pasajero delantero | |
| 19 | 5A | Interruptor Tiptronic, Interruptor multifunción, Unidad de control de la caja de cambios automática | |
| 20 | 25A | Unidad de control de la posición del asiento del pasajero delantero, Bloque de válvulas 1 en el asiento del pasajero delantero, Unidad de control para el asiento multicontorno del pasajero delantero, Unidad de control para la ventilación del asiento delantero derecho, Botón de ajuste de inclinación del asiento del pasajero delantero, Interruptor de ajuste longitudinal del asiento del pasajero delantero, Interruptor de ajuste de altura del lado del pasajero delantero, Interruptor de ajuste del respaldo del asiento del pasajero delantero, Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| 21 | 25A | Unidad de control de los asientos traseros calefaccionados, Unidad de operación y visualización para el sistema de aire acondicionado trasero | |
| 23 | 25A | Unidad de control de la tapa trasera | |
| 24 | 10A | Unidad de control Climatronic, Unidad de operación y visualización para el sistema de aire acondicionado trasero | |
| 25 | 5A | Unidad de control para la cámara de visión superior, Unidad de control del sistema de cámara de reversa | |
| 26 | 30A | Relé de la luneta trasera calefaccionada | |
| 27 | 5A | Receptor de control remoto para el calentador auxiliar de refrigerante | |
| 28 | 20A | Unidad de control de la caja de transferencia | |
| 29 | 30A | Unidad de control ABS | |
| 30 | 5A | Interruptor Tiptronic | |
| 31 | 30A | Unidad de control central del sistema de confort | |
| 32 | 30A | Ventilador de aire fresco trasero | |
| 33 | 30A | Unidad de control central del sistema de confort | |
| 35 | 5A | Unidad de control para el sistema de localización del vehículo | |
| 36 | 30A | Unidad de control central del sistema de confort | |
| 37 | 20A | Unidad de control de la caja de cambios automática, Relé de la bomba hidráulica de la caja de cambios | |
| 38 | 15A | Encendedor de cigarrillos, Toma de 12 V | |
| 39 | 15A | Toma de 12 V 3, Toma de 12 V 4 | |
| 40 | 30A | Convertidor DC/AC con toma de corriente, 12 V 230 V | |
| 41 | 10A | Conexión 2 para fuentes de audio externas | |
| 42 | 5A | Unidad de control del detector de remolque | |
| 43 | 10A | Unidad de control del bloqueo del diferencial del eje | |
| 44 | 5A | Sensor de calidad del aire | |
| 45 | 30A | Estabilizador de voltaje 2 | |
| 46 | 30A | Estabilizador de voltaje 2 | |
| 47 | 10A | Unidad de control 1 para la electrónica de información, Unidad de visualización para la pantalla de información frontal y unidad de control de la unidad de operación | |
| 48 | 30A | Unidad de control del paquete de sonido digital | |
| 50 | 5A | Sintonizador de TV, Unidad de control de la electrónica de operación del teléfono móvil | |
| 51 | 20A | Radio | |
| 52 | 5A | Unidad de control en el inserto del tablero de instrumentos | |
| 53 | 5A | Cambiador de DVD | |
| 54 | 5A | Interfaz para unidad multimedia externa | |
| 56 | 40A | Unidad de control ABS | |
| 57 | 40A | Unidad de control para el freno de estacionamiento electromecánico, Unidad de control de la caja de transferencia |
