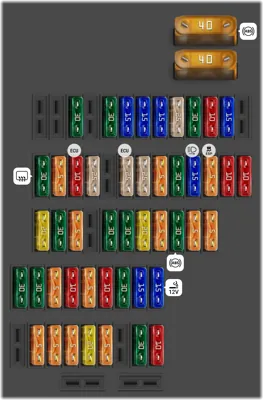

Caja de fusibles del habitáculo -SC-
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | Unidad de control del sistema de control de nivel | |
| 3 | 10A | Unidad de control del bloqueo del diferencial entre ejes | |
| 4 | 30A | Unidad de control del bloqueo del diferencial entre ejes | |
| 5 | 25A | Unidad de control de reconocimiento de remolque | |
| 6 | 15A | Unidad de control de reconocimiento de remolque | |
| 7 | 15A | Unidad de control de reconocimiento de remolque | |
| 8 | 15A | Unidad de control de reconocimiento de remolque | |
| 9 | 30A | Unidad de control de la puerta trasera derecha | |
| 11 | 30A | Unidad de control de la puerta del acompañante | |
| 14 | 10A | Unidad de control del airbag / Testigo de desactivación del airbag del acompañante / Unidad de control de reconocimiento de ocupación del asiento [Solo para mercados de EE. UU.] | |
| 15 | 10A | Unidad de control de la caja de transferencia | |
| 16 | 5A | Unidad de control del freno de estacionamiento electromecánico / Unidad de control de control de nivel / Elemento calefaccionado del eyector lavaparabrisas izquierdo / Elemento calefaccionado del eyector lavaparabrisas derecho / Botón de desactivación de ASR y ESP / Unidad de control del ABS / Botón de asistente de descenso de pendientes / Botón del freno de estacionamiento electromecánico / Estabilizador de tensión [solo para vehículos con sistema start-stop] | |
| 17 | 15A | Faro delantero derecho | |
| 18 | 30A | Detonador 2 del tensor del cinturón de seguridad del lado del acompañante | |
| 19 | 5A | Interruptor Tiptronic / Interruptor multifunción / Unidad de control de la transmisión automática | |
| 20 | 25A | Unidad de control de ajuste del asiento del acompañante [Opcional] / Unidad de válvulas 1 en el asiento del acompañante [Opcional] / Unidad de control del asiento anatómico del acompañante [Opcional] / Unidad de control de ventilación del asiento delantero derecho [Opcional] / Botón de ajuste del ángulo del cojín del asiento del acompañante [Opcional] / Interruptor de ajuste longitudinal del asiento del acompañante [Opcional] / Interruptor de ajuste de altura del asiento del acompañante [Opcional] / Interruptor de ajuste del respaldo del asiento del acompañante [Opcional] / Interruptor de ajuste del soporte lumbar del asiento del acompañante [Opcional] | |
| 21 | 25A | Unidad de control de la calefacción de los asientos traseros / Unidad de control y pantalla del sistema de aire acondicionado trasero [Opcional] | |
| 23 | 25A | Unidad de control de la tapa del maletero | |
| 24 | 10A | Unidad de control Climatronic / Unidad de control y pantalla del aire acondicionado trasero [Opcional] | |
| 25 | 5A | Unidad de control de la cámara de visión periférica / Unidad de control de la cámara de reversa | |
| 26 | 30A | Relé de la luneta térmica trasera | |
| 27 | 5A | Receptor de señal de radio del calentador de líquido adicional | |
| 28 | 5A | Unidad de control de la caja de transferencia | |
| 29 | 30A | Unidad de control del ABS | |
| 30 | 5A | Interruptor Tiptronic | |
| 31 | 20A | Unidad de control central para sistemas de confort | |
| 32 | 30A | Ventilador de admisión trasero | |
| 33 | 30A | Unidad de control central para sistemas de confort | |
| 35 | 5A | Unidad de control del sistema de monitoreo de posición del vehículo | |
| 36 | 30A | Unidad de control central para sistemas de confort | |
| 37 | 20A | Unidad de control de la transmisión automática Caja de cambios / relé de la bomba hidráulica | |
| 38 | 15A | Encendedor de cigarrillos / Toma 2 de 12 V / Unidad de control para asientos traseros calefaccionados | |
| 39 | 15A | Toma 3 de 12 V / Toma 4 de 12 V | |
| 40 | 30A | Inversor con toma de corriente, 12 V/230 V | |
| 41 | 10A | Conector 2 para la conexión de dispositivos de audio externos | |
| 42 | 5A | Unidad de control de reconocimiento de remolque | |
| 43 | 10A | Unidad de control del bloqueo del diferencial entre ejes | |
| 44 | 5A | Sensor de calidad del aire | |
| 45 | 30A | Estabilizador de tensión [solo para vehículos con sistema start-stop] | |
| 46 | 30A | Estabilizador de tensión [solo para vehículos con sistema start-stop] | |
| 47 | 10A | Unidad de control de sistemas de información electrónica 1 / Unidad de visualización para la pantalla de información frontal y unidad operativa | |
| 48 | 30A | Unidad de control del paquete de audio digital [Opcional] | |
| 50 | 5A | Sintonizador de TV [Opcional] / Unidad de control de la electrónica del teléfono móvil [Opcional] | |
| 51 | 20A | Unidad principal | |
| 52 | 5A | Unidad de control para el tablero de instrumentos | |
| 53 | 5A | Cambiador de DVD | |
| 54 | 5A | Interfaz para dispositivos multimedia externos | |
| 56 | 40A | Unidad de control del ABS | |
| 57 | 40A | Unidad de control del freno de estacionamiento electromecánico / Unidad de control de la caja de transferencia |

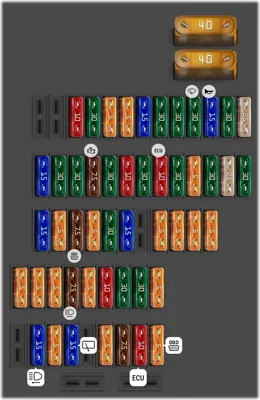

Caja de fusibles del habitáculo -SB-
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Unidad de control de ajuste del asiento del conductor [Opcional] / Bloque de válvulas del asiento del conductor 1 [Opcional] / Unidad de control del asiento anatómico del conductor [Opcional] / Interruptor de ajuste del ángulo del cojín del asiento del conductor [Opcional] / Interruptor de ajuste longitudinal del asiento del conductor [Opcional] / Interruptor de ajuste de altura del asiento del conductor [Opcional] / Interruptor de ajuste del respaldo del asiento del conductor [Opcional] / Interruptor de ajuste del soporte lumbar del asiento del conductor [Opcional] / Unidad de control de ventilación del asiento delantero izquierdo [Opcional] | |
| 2 | 30A | Unidad de control de la calefacción | |
| 3 | 15A | Relé de la bocina / Señal de tono agudo / Señal de tono grave | |
| 4 | 30A | Motor del limpiaparabrisas | |
| 5 | 30A | Unidad de control del techo corredizo | |
| 6 | 30A | Unidad de control de desbloqueo del respaldo del asiento | |
| 7 | 15A | Unidad de control de la columna de dirección ajustable eléctricamente | |
| 8 | 5A | Unidad de control de la electrónica de la columna de dirección | |
| 9 | 5A | Interruptor de luces / Sensor de lluvia / Módulo de techo delantero / Unidad de control de monitoreo de presión de neumáticos | |
| 10 | 30A | Unidad de control de la persiana enrollable del techo | |
| 11 | 10A | Elemento de calefacción del volante | |
| 14 | 30A | Unidad de control de la red de a bordo | |
| 15 | 25A | Unidad de control de la red de a bordo | |
| 16 | 30A | Unidad de control de la puerta del conductor | |
| 17 | 5A | Sensor del sistema de monitoreo interior / Sirena de alarma | |
| 18 | 30A | Unidad de control de la red de a bordo | |
| 19 | 10A | Unidad de control del motor | |
| 20 | 30A | Unidad de control de la red de a bordo / Elemento de calefacción del cojín del asiento, conductor / Elemento de calefacción del cojín del asiento, pasajero delantero | |
| 21 | 10A | Relé del acumulador de calor residual | |
| 22 | 30A | Unidad de control de la red de a bordo | |
| 23 | 7.5A | Interruptor de encendido/arranque / Interfaz de diagnóstico del bus de datos / Unidad de control de bloqueo eléctrico de la columna de dirección | |
| 24 | 30A | Relé de calefacción del parabrisas izquierdo | |
| 25 | 30A | Relé de calefacción del parabrisas derecho | |
| 26 | 15A | Ventilador 1 de la batería [solo para vehículos con propulsión híbrida] | |
| 27 | 5A | Unidad de control del indicador de bajo nivel de refrigerante [solo para vehículos con propulsión híbrida] / Relé de nivel de refrigerante / Unidad de control del sistema de regulación de la batería [solo para vehículos con propulsión híbrida] | |
| 28 | 5A | Unidad de control de propulsión eléctrica [solo para vehículos con propulsión híbrida] | |
| 29 | 5A | Regulador de presión del acoplamiento separador [solo para vehículos con propulsión híbrida] | |
| 30 | 5A | Unidad de control de la dirección asistida [solo para vehículos con propulsión híbrida] | |
| 32 | 15A | Unidad de control del compresor del aire acondicionado [solo para vehículos con propulsión híbrida] | |
| 33 | 30A | Unidad de control de la puerta trasera izquierda | |
| 34 | 5A | Unidad de control de apertura de la tapa trasera | |
| 35 | 7.5A | Conector de diagnóstico / Interfaz de bus CAN-Infotainment | |
| 36 | 5A | Botón del freno de estacionamiento electromecánico | |
| 37 | 15A | Ventilador 2 AKB [solo para vehículos con propulsión híbrida] | |
| 38 | 5A | Unidad de control de propulsión eléctrica [solo para vehículos con propulsión híbrida] / Relé de liberación del ventilador [solo para vehículos con propulsión híbrida] | |
| 39 | 30A | Regulador de presión del acoplamiento separador [solo para vehículos con propulsión híbrida] | |
| 40 | 30A | Relé de liberación del ventilador [solo para vehículos con propulsión híbrida] / Fusible 26 en la caja de fusibles B / [solo para vehículos con propulsión híbrida] Fusible 37 en la caja de fusibles B [solo para vehículos con propulsión híbrida] | |
| 41 | 10A | Unidad de control del sistema de regulación de la batería [solo para vehículos con propulsión híbrida] | |
| 42 | 5A | Espejo retrovisor interior con atenuación automática | |
| 43 | 7.5A | Faro delantero izquierdo / Faro delantero derecho / Ajustador de control de alcance de faros | |
| 44 | 5A | Unidad de control de calefacción de los asientos traseros | |
| 45 | 5A | Unidad de control de procesamiento de imágenes / / Sensor de inclinación | |
| 46 | 5A | Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2 | |
| 47 | 5A | Unidad de control del sistema de asistencia de estacionamiento / Unidad de control de apertura de puerta de garaje / Interfaz de diagnóstico del bus de datos / Interfaz de bus CAN de Infotainment / Toma de diagnóstico | |
| 48 | 10A | Transmisor de alta presión / Medidor de masa de aire / Unidad de control del motor / Relé de arranque Relé de arranque 2 / Relé de arranque 1 [solo para vehículos con sistema start-stop] / Relé de arranque 2 [solo para vehículos con sistema start-stop] / Unidad de control del motor 2 [solo para vehículos con motores CKDA] / Medidor de masa de aire 2 [solo para vehículos con motores CKDA] / Unidad de control del sistema de monitoreo de posición del vehículo | |
| 49 | 7.5A | Unidad de control de control de crucero adaptativo / Unidad de control de control de crucero adaptativo 2 | |
| 50 | 5A | Detonador 2 del tensor del cinturón de seguridad del lado del conductor | |
| 52 | 15A | Motor del limpiaparabrisas trasero | |
| 53 | 5A | Unidad de control de faros adaptativos y control de alcance de faros / Unidad de control de la electrónica de la columna de dirección / Unidad de control de la red de a bordo | |
| 54 | 15A | Faro delantero izquierdo | |
| 56 | 40A | Relé del compresor de control de altura de marcha | |
| 57 | 40A | Ventilador de suministro |
Caja de fusibles en el motor -SX2- (Motores diésel V6 3.0L: CJGD, CJMA, CRCA, CNRB, CRCD)
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control de bujías de incandescencia | ||
| - | Relé de la bomba de refrigerante adicional | ||
| - | Relé de alimentación de corriente clase 30 | ||
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| 1 | 40A | Relé de arranque / Relé de arranque 2 / Relé de arranque 1 [solo para vehículos con sistema start-stop] / Relé de arranque 2 [solo para vehículos con sistema start-stop] / Motor de arranque | |
| 7 | 15A | Regulador de presión de combustible / Válvula dosificadora de combustible | |
| 9 | 30A | Unidad de control del motor | |
| 10 | 10A | Unidad de control del ventilador del radiador / Unidad de control de bujías de incandescencia / Relé de la bomba de refrigerante adicional / Interruptor de luz de freno / Válvula de conmutación del enfriador de EGR / Válvula del circuito de refrigerante de la culata / Válvula reguladora de presión de aceite / Termostato de refrigeración del motor controlado electrónicamente / Válvula solenoide del soporte electrohidráulico derecho del motor [solo para vehículos con sistema start-stop] | |
| 11 | 5A | Sensor de nivel y temperatura de aceite | |
| 12 | 10A | Relé de la bomba de refrigerante adicional / Relé del acumulador de calor residual / Bomba de circulación de refrigerante | |
| 13 | 25A | Unidad de control de la bomba de combustible | |
| 14 | 15A | [Opcional] Bomba de recuperación | |
| 15 | 10A | Relé de alimentación de corriente terminal 30 | |
| 17 | 15A | Elemento calefaccionado de la sonda Lambda | |
| 18 | 30A | Unidad de control para la calefacción del agente reductor [Solo para mercados de EE. UU.] |
Caja de fusibles en el motor -SX2- (Motor diesel V8 4.2L: CKDA)
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control de bujías de incandescencia | ||
| - | Unidad de control de bujías de incandescencia 2 | ||
| - | Relé de la bomba de refrigerante adicional | ||
| - | Relé de alimentación de corriente clase 30 | ||
| - | Relé de arranque | ||
| - | Relé de arranque 2 | ||
| 1 | 40A | Relé de arranque / Relé de arranque 2 / Motor de arranque | |
| 7 | 15A | Regulador de presión de combustible / Válvula dosificadora de combustible | |
| 8 | 10A | Bomba del radiador de recirculación de gases de escape | |
| 9 | 30A | Unidad de control del motor | |
| 10 | 10A | Unidad de control del ventilador del radiador / Unidad de control de bujías de incandescencia / Unidad de control de bujías de incandescencia 2 / Relé de la bomba de refrigerante adicional / Interruptor de luz de freno / Válvula de conmutación del enfriador de EGR / Válvula del circuito de refrigerante de la culata / Válvula reguladora de presión de aceite | |
| 11 | 15A | Sensor de nivel y temperatura de aceite / Resistencia de calefacción de ventilación del cárter / Resistencia de calefacción de ventilación del cárter 2 | |
| 12 | 10A | Relé de la bomba de refrigerante adicional / Relé del acumulador de calor residual / Bomba de circulación de refrigerante | |
| 13 | 25A | Unidad de control de la bomba de combustible | |
| 14 | 30A | Unidad de control del motor 2 | |
| 15 | 10A | Relé de alimentación de corriente Terminal 30 / Unidad de control del motor Unidad de control del motor 2 | |
| 17 | 15A | Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 2 |
Caja de fusibles en el motor -SX2- (motores de gasolina V6 3.0L, propulsión híbrida: CGEA, CGFA)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alimentación clase 30 | ||
| - | Relé de la bomba de aire secundario | ||
| - | Relé del servofreno | ||
| 3 | 40A | Relé de la bomba de aire secundario / Motor de la bomba de aire secundario | |
| 4 | 30A | Relé de la bomba de vacío / Bomba de vacío del servofreno | |
| 7 | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida | |
| 8 | 10A | Bomba de refrigerante de baja temperatura | |
| 9 | 30A | Unidad de control del motor | |
| 10 | 10A | Relé de la bomba de aire secundario / Unidad de control del ventilador del radiador / Bomba de diagnóstico del sistema de combustible / Relé de la bomba de vacío / Interruptor de luces de freno | |
| 11 | 10A | Sensor de nivel y temperatura de aceite | |
| 12 | 10A | Válvula 2 de ajuste de sincronización de la válvula de admisión / Válvula de cambio de admisión de aire / Válvula 1 de ajuste de sincronización de la válvula de admisión | |
| 13 | 25A | Unidad de control de la bomba de combustible | |
| 14 | 15A | Válvula de inyección de aire secundario / Válvula de inyección de aire secundario 2 / Válvula 1 de corte de refrigerante de la batería híbrida / Válvula reguladora de presión de aceite / Regulador de presión de combustible / Válvula solenoide 1 del recipiente de evaporación | |
| 15 | 10A | Relé de alimentación del terminal 30 / Unidad de control del motor | |
| 16 | 10A | Elemento calefaccionado para la sonda Lambda 1 después del convertidor catalítico / Elemento calefaccionado para la sonda Lambda 2 después del convertidor catalítico | |
| 17 | 15A | Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 2 | |
| 18 | 10A | Bomba de refrigerante de alta temperatura |
Caja de fusibles en el motor -SX2- (Motores de gasolina V6 3.6L: CGRA, CMTA)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alimentación de corriente clase 30 | ||
| - | Relé de arranque | ||
| - | Relé de arranque 2 | ||
| 1 | 40A | Relé de arranque / Relé de arranque 2 / Motor de arranque | |
| 7 | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida | |
| 8 | 10A | Bomba de refrigerante | |
| 9 | 30A | Unidad de control del motor | |
| 10 | 10A | Medidor de masa de aire / Sensor de temperatura del aire de admisión / Unidad de control del ventilador del radiador / Interruptor de luz de freno / Bomba de diagnóstico del sistema de combustible [Solo para mercados de EE. UU.] | |
| 11 | 10A | Sensor de nivel y temperatura de aceite / Resistencia de calefacción de ventilación del cárter | |
| 12 | 10A | Válvula solenoide 1 del depósito de evaporación / Válvula de mariposa del colector de admisión / Válvula de conmutación / Válvula de regulación de refrigerante | |
| 13 | 25A | Unidad de control de la bomba de combustible | |
| 14 | 10A | Regulador de presión de combustible / Válvula 1 para el ajuste del árbol de levas de admisión / Válvula 1 para el ajuste del árbol de levas de escape | |
| 15 | 10A | Relé principal | |
| 16 | 10A | Elemento calefaccionado para la sonda Lambda 1 después del convertidor catalítico / Elemento calefaccionado para la sonda Lambda 2 después del convertidor catalítico | |
| 17 | 15A | Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 2 |
Caja de fusibles en el motor -SX2- (Motor de gasolina V8 4.2L: CGNA)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alimentación clase 30 | ||
| - | Relé de la bomba de aire secundaria | ||
| - | Relé de la bomba de refrigerante adicional | ||
| - | Relé de alimentación de la electrónica del motor | ||
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| 1 | 40A | Relé de arranque 1 | |
| 3 | 40A | Relé de la bomba de aire secundaria | |
| 7 | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida | |
| 8 | 10A | Válvula 1 de ajuste de sincronización del árbol de levas de admisión / Válvula 2 de ajuste de sincronización del árbol de levas de admisión / Válvula 1 de ajuste de sincronización del árbol de levas de escape / Válvula 2 de ajuste de sincronización del árbol de levas de escape | |
| 9 | 30A | Unidad de control del motor | |
| 10 | 15A | Unidad de control del ventilador del radiador / Relé de la bomba de aire secundaria / Relé de la bomba de refrigerante adicional / Interruptor de luz de freno / Termostato de refrigeración del motor controlado electrónicamente / Válvula solenoide 1 del filtro de carbón activado / Válvula del circuito de refrigerante de la culata | |
| 11 | 5A | Sensor de nivel y temperatura de aceite | |
| 12 | 10A | Relé de la bomba de refrigerante adicional | |
| 13 | 25A | Unidad de control de la bomba de combustible | |
| 14 | 10A | Válvula de inyección de aire secundaria / Válvula de mariposa del colector de admisión variable / Válvula de aleta del colector de admisión / Válvula de inyección de aire secundaria 2 / Válvula reguladora de presión de aceite | |
| 15 | 10A | Relé de alimentación del terminal 30 / Unidad de control del motor / Relé de alimentación de la electrónica del motor | |
| 16 | 10A | Elemento calefaccionado para la sonda lambda 1 después del convertidor catalítico / Elemento calefaccionado para la sonda lambda 2 después del convertidor catalítico | |
| 17 | 15A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 | |
| 18 | 15A | Válvula de dosificación de combustible / Válvula 2 para dosificación de combustible |
Caja de fusibles y relés 1 -SR 1-
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control del indicador de bajo nivel de refrigerante | ||
| - | Relé de la bomba hidráulica de la caja de cambios [Solo para vehículos con propulsión híbrida] | ||
| - | Relé de nivel de refrigerante |
Caja de fusibles y relés 2 -SR 2-
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del compresor de control de altura | ||
| - | Relé del acumulador de calor residual | ||
| - | Relé del parabrisas calefaccionado, izquierdo | ||
| - | Relé de la bocina | ||
| - | Relé de toma de corriente | ||
| - | Relé de la bomba hidráulica de la caja de cambios [Solo para vehículos con sistema start-stop] | ||
| - | Relé de la calefacción de la luneta trasera | ||
| - | Relé de liberación del ventilador | ||
| - | Relé del parabrisas calefaccionado, derecho |
