Volkswagen Touran / Fusibles 2003

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
1 5A Unidad de control de la puerta del conductor, Unidad de control de la puerta del acompañante
2 5A Unidad de control detector de remolque, Conmutador de calefacción/salida de calor, Conmutador de aire fresco
3 5A Sensor de alta presión
4 5A Unidad de control climatronic
5 5A Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del acompañante con calefacción
7 5A Unidad de control para climatronic, Unidad de control para sistema de aire acondicionado, Sensor de alta presión, Unidad de control para red de a bordo, Conmutador de calefacción/potencia de calefacción
8 5A Elemento calefactor del surtidor del lavaparabrisas izquierdo, Elemento calefactor del surtidor del lavaparabrisas derecho
9 Unidad de control de airbag, Testigo de desactivación del airbag del lado del acompañante
10 5A Unidad de control para electrónica de mando de teléfonos móviles
11 10A Unidad de control de dirección asistida
12 5A Unidad de control para caja de cambios automática, Palanca selectora bloqueada en posición P Conmutador, Conmutador Tiptronic, Unidad de control para sensores de la palanca selectora, Palanca selectora
13 10A Unidad de control del alcance de las luces, Relé del sistema lavafaros, Relé de la bomba eléctrica de combustible 2
14 5A Testigo 2 de ESP y TCS, Conmutador de ajuste de inclinación del asiento trasero izquierdo, Unidad de control ABS, Conmutador del sistema de control de tracción, Botón TCS y ESP, Botón indicador de pérdida de presión de neumáticos
15 10A Interruptor de luz de marcha atrás, Interfaz de diagnóstico del bus de datos
16 5A Interfaz de diagnóstico del bus de datos, Unidad de control para red de a bordo
18 10A Memoria de datos de accidente, Mando a distancia de alarma de taxi, unidad de control, Unidad de control de vehículo especial
18 30A Memoria de datos de accidente, Mando a distancia de alarma de taxi, unidad de control, Unidad de control de vehículo especial
19 5A Taxímetro, Taxímetro retrovisor, Luz del maletero izquierdo
19 15A Taxímetro, Taxímetro retrovisor, Luz del maletero izquierdo
20 5A Unidad de control de ayuda al aparcamiento
21 5A Unidad de control para caja de cambios automática, Conmutador Tiptronic
22 5A Receptor de mando a distancia para calefacción auxiliar de refrigerante
23 5A Conmutador de luz de freno, Conmutador de pedal de freno
24 10A Conmutador de luces, Conmutador de calefacción/potencia calorífica, Unidad de control del sistema de aire acondicionado, Conector de 16 pines, Unidad de control del climatronic
26 10A Unidades de control del motor
28 5A Interruptor de luz
29 15A Motor del limpiaparabrisas trasero, Unidad de bloqueo del portón trasero
31 15A Relé de funcionamiento de la calefacción adicional
32 15A Bomba de lavaparabrisas, Elemento calefactor del surtidor de lavaparabrisas derecho (Desde noviembre de 2004), Calentador de la sonda lambda 2 después del catalizador (Hasta octubre de 2004)
32 5A Bomba de lavaparabrisas, Elemento calefactor del surtidor de lavaparabrisas derecho (Desde noviembre de 2004), Calentador de la sonda lambda 2 después del catalizador (Hasta octubre de 2004)
33 40A Vehículos especiales, Conector de 2 pines (Dispositivo de carga CID para vehículos especiales debajo del asiento delantero derecho), Conector de 2 pines (Dispositivo de carga policial para vehículos especiales debajo del asiento delantero derecho)
33 15A Vehículos especiales, Conector de 2 pines (Dispositivo de carga CID para vehículos especiales debajo del asiento delantero derecho), Conector de 2 pines (Dispositivo de carga policial para vehículos especiales debajo del asiento delantero derecho)
33 10A Vehículos especiales, Conector de 2 pines (Dispositivo de carga CID para vehículos especiales debajo del asiento delantero derecho), Conector de 2 pines (Dispositivo de carga policial para vehículos especiales debajo del asiento delantero derecho)
35 40A Relé de funcionamiento de la calefacción auxiliar, Unidad de control del sistema de aire acondicionado
36 30A Conector de 2 pines (Vehículos especiales Suministro de tensión para el sistema de señalización especial, delantero derecho en el compartimento del motor)
40 20A Unidad de control para detector de remolque
41 20A Enchufe para remolque
42 15A Toma de 12 V
43 15A Relé de bomba de combustible, Unidad de control de bomba de combustible, Relé de suministro de combustible
44 5A Sensor de vigilancia interior, Sensor de inclinación del vehículo, Bocina de alarma, Unidad de control del ventilador de aire fresco, Ventilador de aire fresco
45 5A Unidad de control para selección de antena
46 7.5A Unidad de control red de a bordo (luz interior)
47 25A Encendedor, Encendedor trasero, Toma de 12 V
48 20A Relé del sistema lavafaros
49 10A Unidad de control de la puerta del conductor, Unidad de control de la puerta del acompañante
50 30A Unidad de control para asiento del acompañante con calefacción, Unidad de control para asiento del conductor con calefacción
51 20A Unidad de control para puerta del conductor, Unidad de control para puerta del acompañante, Unidad de control para ajuste del techo corredizo
52 25A Relé de calefacción adicional, Unidad de control de la red de a bordo, Relé del ventilador de aire fresco
53 25A Unidad de control central para sistema de confort
54 5A Unidad de control para caja de cambios automática, Unidad de control para ABS
55 7.5A Memoria de datos de accidentes, Vehículos especiales
56 40A Unidad de control del ventilador de aire fresco
57 30A Unidad de control de la puerta del conductor, Unidad de control de la puerta del acompañante
58 30A Unidad de control de puerta trasera izquierda, Unidad de control de puerta trasera derecha

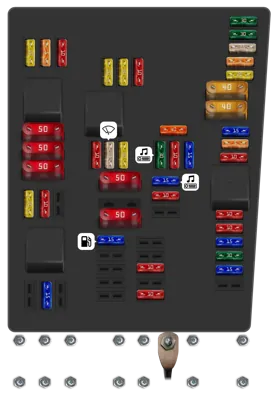

Fusiblera del compartimento de motor

Fusiblera del compartimento de motor
N°ADescripción
- 30A Unidad de control ABS con EDL
- 30A Unidad de control ABS con EDL
- 25A Motor del limpiaparabrisas del lado del pasajero delantero
- 5A Unidad de control red de a bordo
- 20A Bocina de agudos. Bocina de graves
- 5A Conmutador del pedal del freno (AXW, BAG, AVQ, BKC, AZV, BKD). Sensor de posición del embrague (BAG, AVQ, BKC, AZV, BKD solo con caja de cambios manual). Conmutador del pedal del embrague (AXW solo con caja de cambios manual)
- 10A Válvula de recirculación de gases de escape (BGU). Elemento calefactor para respiradero del cárter (AXW). Electroválvula del filtro de carbón activado 1. Válvula de conmutación del colector de admisión variable (BGU). Válvula de control del árbol de levas 1 (AXW , BAG). Válvula de trampilla del colector de admisión (AXW, BAG). Ventilador del radiador (AVQ, AZV, AXW, BAG, BKC y BKD). Motor de la trampilla del colector de admisión (AVQ, AZV, BKC y BKD).
- 10A Relé de bomba de combustible (BKC, BKD). Unidad de control del período de precalentamiento automático (AVQ, AZV, BKC y BKD). Unidad de control para transmisor de NOx (AXW)
- 15A Sonda lambda (AXW y BAG). Sonda lambda 2 (AXW). Unidad de control para sensor de NOx (BAG)
- 15A Unidad mecatrónica para caja de cambios de doble embrague
- 40A Arrancador (borne [50].
- 15A Unidad de control para electrónica de la columna de dirección
- 10A Unidad de control en el cuadro de instrumentos
- 30A Amplificador. Unidad de control para vehículo especial
- 15A Radio. Unidad de control con pantalla para radio y navegación
- 10A Unidad de control para electrónica de mando de teléfonos móviles
- 10A Interfaz de diagnóstico del bus de datos
- 10A Elemento calefactor para respiradero del cárter (AVQ, AZV, BKC, BKD)
- 20A Unidad de control para caja de cambios automática. Conmutador multifunción
- 20A Bobina de encendido 1 con etapa final (AXW, BAG). Bobina de encendido 2 con etapa final (AXW, BAG). Bobina de encendido 3 con etapa final (AXW, BAG). Bobina de encendido 4 con etapa final (AXW, BOLSA).
- 20A Unidad de control de calefacción adicional
- 25A Motor del limpiaparabrisas lado conductor
- 10A Cilindro inyector 1 (BGU). Cilindro inyector 2 (BGU). Cilindro inyector 3 (BGU). Cilindro inyector 4 (BGU)
- 15A Bomba de presurización del sistema de combustible (BGU). Relé de la bomba de combustible
- 10A Motor regulador del alcance del faro izquierdo. Motor regulador del alcance de luces derecho. Regulador de alcance de luces
- 5A Sensor de nivel y temperatura del aceite. Unidad de control en el cuadro de instrumentos
- 20A Fusibles en portafusibles C
- Not assigned
- 20A Bomba de vacío para frenos (BLF)
- 15A Sonda lambda (BGU). Sonda lambda después del catalizador (BGU)
- 40A Unidad de control red de a bordo
- 40A Unidad de control red de a bordo
- 50A Terminal 15 relé de alimentación de tensión 2. Fusibles para vehículos especiales (equipamiento adicional).
- 50A Unidad de control automático del período de precalentamiento (AVQ, AZV, BKC, BKD). Motor de bomba de aire secundario (BGU)
- 50A Unidad de control red de a bordo
- 50A Unidad de control del ventilador del radiador
