Ubicación de fusibles en el bloque A, en el bloque de conmutación bajo
| N° | A | Descripción | |
|---|---|---|---|
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Relé de calefacción de alta potencia / Elemento calefaccionado adicional del calentador de aire | |
| - | 80A | Fusibles en la caja de fusibles C / / Suministro, terminal 30 | |
| - | 40A | Relé de calefacción de baja potencia / Elemento calefaccionado adicional del calentador de aire | |
| - | 50A | Unidad de control de reconocimiento de remolque |

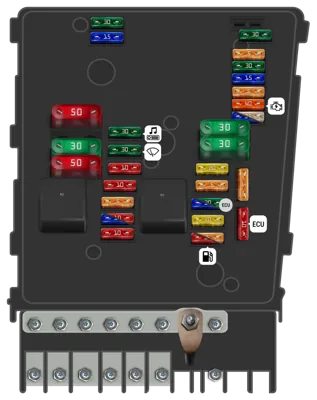

Caja de fusibles en el motor, en la unidad de conmutación baja (hasta abril de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica caja de cambios DSG, caja de cambios 0AM | |
| - | 5A | Unidad de control de suministro de energía a bordo / Unidad de control para monitoreo de batería | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica caja de cambios DSG | |
| - | 5A | Unidad de control para tablero de instrumentos / Unidad de control de electrónica de columna de dirección, sin sistema start-stop | |
| - | 40A | Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 50 / Relé de arranque 1 / Caja de fusibles C / Relé 2 suministro de energía terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de audio con navegación / Unidad principal | |
| - | 25A | Estabilizador de voltaje | |
| - | 5A | Unidad de control para electrónica de control de teléfono móvil | |
| - | 10A | Relé de suministro de energía terminal 30, motor diésel / Relé de suministro de energía terminal 30, motor de gasolina / Unidad de control del motor | |
| - | 20A | Unidad de control de calefactor adicional | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor de gasolina | |
| - | 30A | Unidad de control del motor diésel | |
| - | 20A | Regulador de presión de combustible / Válvula de medición de combustible / Bobina de encendido / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 10A | Elemento calefaccionado de sonda lambda / Elemento calefaccionado de sonda lambda 1 después del convertidor catalítico / Sonda lambda / Sonda lambda después del neutralizador | |
| - | 5A | Relé de bomba de combustible / Unidad de control de bujías de incandescencia / Relé de bomba de combustible eléctrica 2 | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Relé de bocina de dos tonos / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 10A | Embrague electromagnético para accionamiento de sobrealimentador / Elemento calefaccionado de sonda lambda / Relé de válvula de cierre de gas [CDGA] | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal de embrague / Válvula de alta presión para operación de gas [CDGA] | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula solenoide de limitación de presión de sobrealimentación / Válvula de cambio del enfriador EGR / Medidor de flujo de aire | |
| - | 10A | Bomba de circulación de refrigerante 2 / Válvula solenoide 1 adsorbedor / Válvula de control de refrigerante / Unidad de control del ventilador del radiador / Relé de bomba de refrigerante adicional / Válvula 1 del control de tiempo de válvula de admisión / Válvula de derivación del turbocompresor / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 30A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 30A | Caja de fusibles C / / Unidad de control de techo corredizo / Unidad de control de persiana de techo | |
| - | 50A | Relé de alivio de contacto X | |
| - | Relé de Potencia Motronic, Relé de suministro de energía Cl. 30 | ||
| - | Relé de bomba de refrigerante auxiliar, Sensor de Medición de Corriente [coches con motores BMY], Puente para Unidad de control de bujías de incandescencia [solo en coches con motor diésel], Relé de Bomba de Aire Secundaria [Coches con motores BSX] |

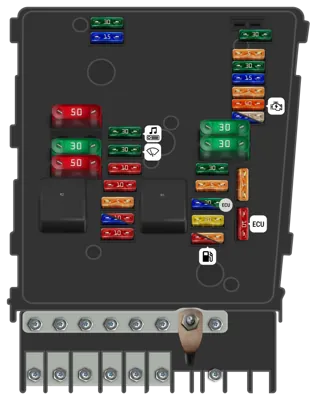

Caja de fusibles en el motor, en la unidad de conmutación baja (desde mayo de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica de la caja de cambios DSG, caja de cambios 0AM | |
| - | 5A | Unidad de control de suministro de energía a bordo / Unidad de control para monitoreo de batería | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 5A | Unidad de control para el tablero de instrumentos / Unidad de control de electrónica de la columna de dirección, sin sistema start-stop | |
| - | 40A | Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 50 / Relé de arranque 1 / Caja de fusibles C / Relé 2 de suministro de energía terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de audio con navegación / Unidad principal / Unidad de control para electrónica de control de teléfono móvil | |
| - | 25A | Estabilizador de voltaje | |
| - | 5A | Unidad de control para electrónica de control de teléfono móvil | |
| - | 10A | Relé de suministro de energía terminal 30, motor diésel / Relé de suministro de energía terminal 30, motor de gasolina / Unidad de control del motor | |
| - | 30A | Unidad de control de calefactor adicional | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor de gasolina | |
| - | 30A | Unidad de control del motor diésel | |
| - | 20A | Regulador de presión de combustible / Válvula de medición de combustible / Bobina de encendido / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 10A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico / Sonda lambda / Sonda lambda después del neutralizador | |
| - | 5A | Relé de la bomba de combustible / Unidad de control de bujías de incandescencia / Relé de la bomba de combustible eléctrica 2 | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Relé de bocina de dos tonos / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 10A | Embrague electromagnético para accionamiento del compresor / Elemento calefaccionado de la sonda lambda / Relé de válvula de cierre de gas [CDGA] | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal de embrague / Válvula de alta presión para operación de gas [CDGA] | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula solenoide de limitación de presión de sobrealimentación / Válvula de cambio del enfriador EGR / Medidor de flujo de aire | |
| - | 10A | Bomba de circulación de refrigerante 2 / Válvula solenoide 1 adsorbedor / Válvula de control de refrigerante / Unidad de control del ventilador del radiador - / Relé de bomba de refrigerante adicional / Válvula 1 del control de sincronización de válvulas de admisión / Válvula de derivación del turbocompresor / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 30A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 30A | Unidad de control del techo corredizo / Unidad de control de la persiana del techo | |
| - | 50A | Relé de alivio de contacto X | |
| - | Relé de potencia Motronic, Relé de suministro de energía Cl. 30 | ||
| - | Relé de bomba de refrigerante auxiliar, Sensor de medición de corriente [coches con motores BMY], Puente para unidad de control de bujías de incandescencia [solo en coches con motor diésel], Relé de bomba de aire secundaria [Coches con motores BSX] |
Panel de Fusibles Interior (Hasta abril de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | Módulo de salida para el faro izquierdo | |
| 10 | 5A | Relé de arranque 2, Relé de arranque 1, Estabilizador de voltaje, Interfaz de diagnóstico del bus de datos, Unidad de control del motor | |
| 10 | 10A | Relé de arranque 2, Relé de arranque 1, Estabilizador de voltaje, Interfaz de diagnóstico del bus de datos, Unidad de control del motor | |
| 11 | 5A | Unidad de control de asistencia de estacionamiento, Unidad de control de ayuda de estacionamiento | |
| 12 | 5A | Unidad de control para luz de curva y ajuste de alcance de faros, Unidad de control de detector de remolque, Motor de ajuste de alcance del faro izquierdo, Motor de ajuste de alcance del faro derecho, Regulador de alcance de faros, Interruptor de luz de freno, Sensor de momento de dirección, Unidad mecatrónica para caja de cambios de doble embrague, Palanca selectora, Unidad de control de dirección asistida, Unidad de control de amortiguación controlada electrónicamente, Indicador de operación de arranque/parada | |
| 13 | 10A | Módulo de salida para el faro derecho | |
| 14 | 5A | Elemento calefaccionado de ventilación del cárter, Unidad de control en el tablero de instrumentos, Interruptor de luz de reversa, Conexión de diagnóstico, Unidad de control de la bomba de combustible, Medidor de flujo de masa de aire | |
| 14 | 10A | Elemento calefaccionado de ventilación del cárter, Unidad de control en el tablero de instrumentos, Interruptor de luz de reversa, Conexión de diagnóstico, Unidad de control de la bomba de combustible, Medidor de flujo de masa de aire | |
| 15 | 5A | Unidad de control del airbag, Indicador de desactivación del airbag del pasajero delantero | |
| 16 | 5A | Sensor de alta presión, Sensor de calidad del aire, Relé de operación de calefacción adicional, Sensor de nivel y temperatura de aceite, Espejo retrovisor interior con atenuación automática, Interruptor de luz, Unidad de control en el tablero de instrumentos | |
| 17 | 7.5A | Punto de acoplamiento para tacógrafo de vehículo especial | |
| 18 | 10A | Memoria de datos de accidentes, Control remoto de alarma de taxi, unidad de control, Vehículos especiales | |
| 19 | 5A | Taxímetro | |
| 19 | 10A | Taxímetro de espejo | |
| 19 | 30A | Vehículos especiales | |
| 20 | 5A | Cámara de reversa, Bocina de alarma, Unidad de control de red a bordo, Relé de bocina de doble tono, Relé de ventana trasera calefaccionada, Sensor de monitoreo interior | |
| 21 | 5A | Conexión de diagnóstico, Interruptor de luz, Receptor de control remoto para calefacción auxiliar de refrigerante, Unidad de control Climatronic, Sensor de lluvia y luz, Unidad de control ABS, Interruptor multifunción, Palanca selectora | |
| 23 | 10A | Unidad de control de red a bordo | |
| 24 | Vehículos especiales | ||
| 26 | 10A | Inyector cilindro 1, 2, 3, y 4 | |
| 28 | 5A | Elemento calefaccionado de la boquilla del limpiaparabrisas izquierdo, Elemento calefaccionado de la boquilla del limpiaparabrisas derecho, Interruptor de luz antiniebla trasera, Interruptor de luz antiniebla, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de red a bordo | |
| 29 | 20A | Motor del limpiaparabrisas trasero, Limpiaparabrisas trasero y bomba de lavado, Unidad de control de red a bordo, Relé de bomba de lavado dual 1, Relé de bomba de lavado dual 2 | |
| 30 | 20A | Toma de 12V, Encendedor trasero, Encendedor, Equipamiento especial | |
| 33 | 40A | Relé de operación de calefacción adicional, Interruptor de salida de calor/calor, Relé de ventilador de aire fresco, Unidad de control del sistema de aire acondicionado, Interruptor de ventilador de aire fresco | |
| 36 | 30A | Vehículos especiales | |
| 39 | 20A | Unidad de control de detector de remolque | |
| 40 | 20A | Unidad de control de detector de remolque | |
| 41 | 20A | Enchufe de remolque | |
| 42 | 15A | Relé de bomba de combustible, Unidad de control de la bomba de combustible | |
| 43 | 40A | Unidad de control de ventilador de aire fresco | |
| 44 | 20A | Unidad de control para regulación de techo solar | |
| 45 | 20A | Unidad de control de red a bordo (luces interiores) | |
| 46 | 30A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero, Unidad de control de red a bordo | |
| 47 | 30A | Unidad de control del asiento calefaccionado del conductor, Unidad de control del asiento calefaccionado del pasajero | |
| 48 | 10A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero, Botón de anulación de encendido | |
| 49 | 20A | Unidad de control central para el sistema de confort | |
| 50 | 30A | Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha, Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero | |
| 51 | 25A | Unidad de control de red a bordo, Relé de ventana trasera calefaccionada, Relé de ventilador de aire fresco | |
| 52 | 20A | Relé del sistema de lavado de faros | |
| 56 | 5A | Vehículos especiales, Unidad de control en el tablero de instrumentos, Unidad de control para electrónica de columna de dirección |
Panel de Fusibles Interior (Desde mayo de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | Módulo de salida para faro izquierdo | |
| 10 | 5A | Relé de arranque 2, Relé de arranque 1, Estabilizador de voltaje, Interfaz de diagnóstico de bus de datos, Unidad de control del motor | |
| 10 | 10A | Relé de arranque 2, Relé de arranque 1, Estabilizador de voltaje, Interfaz de diagnóstico de bus de datos, Unidad de control del motor | |
| 11 | 5A | Unidad de control de asistencia de estacionamiento, Unidad de control de asistencia de estacionamiento | |
| 12 | 5A | Unidad de control para luz de curva y ajuste de alcance de faros, Unidad de control para detector de remolque, Motor de ajuste de alcance de faro izquierdo, Motor de ajuste de alcance de faro derecho, Regulador de alcance de faros, Interruptor de luz de freno, Sensor de momento de dirección, Unidad mecatrónica para caja de cambios de doble embrague, Palanca selectora, Unidad de control de dirección asistida, Unidad de control de amortiguación electrónica, Indicador de operación de arranque/parada | |
| 13 | 10A | Módulo de salida para faro derecho | |
| 14 | 5A | Elemento calefaccionado de ventilación del cárter, Unidad de control en el tablero de instrumentos, Interruptor de luz de reversa, Conexión de diagnóstico, Unidad de control de la bomba de combustible, Medidor de flujo de masa de aire | |
| 14 | 10A | Elemento calefaccionado de ventilación del cárter, Unidad de control en el tablero de instrumentos, Interruptor de luz de reversa, Conexión de diagnóstico, Unidad de control de la bomba de combustible, Medidor de flujo de masa de aire | |
| 15 | 5A | Unidad de control del airbag, Indicador de desactivación del airbag del pasajero delantero | |
| 16 | 5A | Sensor de alta presión, Sensor de calidad del aire, Relé de operación de calefacción adicional, Sensor de nivel y temperatura de aceite, Espejo interior antideslumbrante automático, Interruptor de luz, Unidad de control en el tablero de instrumentos | |
| 17 | 7.5A | Punto de acoplamiento para tacógrafo de vehículo especial | |
| 18 | 10A | Memoria de datos de accidente, Control remoto de alarma de taxi, unidad de control, Vehículos especiales | |
| 19 | 5A | Taxímetro | |
| 19 | 10A | Taxímetro de espejo | |
| 19 | 30A | Vehículos especiales | |
| 20 | 5A | Cámara de reversa, Bocina de alarma, Unidad de control de red a bordo, Relé de bocina de doble tono, Relé de ventana trasera calefaccionada, Sensor de monitoreo interior | |
| 21 | 5A | Conexión de diagnóstico, Interruptor de luz, Receptor de control remoto para calefactor auxiliar de refrigerante, Unidad de control Climatronic, Sensor de lluvia y luz, Unidad de control ABS, Interruptor multifunción, Palanca selectora | |
| 23 | 10A | Unidad de control de red a bordo (luz interior) | |
| 24 | Vehículos especiales | ||
| 26 | 10A | Inyector cilindro 1, 2, 3 y 4 | |
| 27 | 20A | Bomba de vacío de freno | |
| 28 | 5A | Elemento calefaccionado de la boquilla del limpiaparabrisas izquierdo, Elemento calefaccionado de la boquilla del limpiaparabrisas derecho, Interruptor de luz antiniebla trasera, Interruptor de luz antiniebla, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de red a bordo | |
| 29 | 20A | Motor del limpiaparabrisas trasero, Limpiaparabrisas trasero y bomba de lavado, Unidad de control de red a bordo, Relé de bomba de doble lavado 1, Relé de bomba de doble lavado 2 | |
| 30 | 20A | Toma de 12V, Encendedor trasero, Encendedor, Equipamiento especial | |
| 32 | No asignado | ||
| 33 | 40A | Relé de operación de calefacción adicional, Interruptor de salida de calor/refrigeración, Relé de ventilador de aire fresco, Unidad de control del sistema de aire acondicionado, Interruptor de ventilador de aire fresco | |
| 36 | 30A | Vehículos especiales | |
| 39 | 20A | Unidad de control para detector de remolque | |
| 40 | 20A | Unidad de control para detector de remolque | |
| 41 | 20A | Toma de remolque | |
| 42 | 15A | Relé de bomba de combustible, Unidad de control de la bomba de combustible | |
| 43 | 40A | Unidad de control del ventilador de aire fresco | |
| 44 | 20A | Unidad de control para ajuste de techo solar | |
| 45 | 10A | Unidad de control de red a bordo | |
| 46 | 30A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero, Unidad de control de red a bordo | |
| 47 | 30A | Unidad de control de calefacción del asiento del conductor, Unidad de control de calefacción del asiento del pasajero | |
| 48 | 10A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero, Botón de anulación de encendido | |
| 49 | 20A | Unidad de control central para sistema de confort, Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha | |
| 50 | 30A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero, Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha | |
| 51 | 25A | Unidad de control de red a bordo, Relé de ventana trasera calefaccionada, Relé de ventilador de aire fresco | |
| 52 | 20A | Relé del sistema de lavado de faros | |
| 54 | 20A | Unidad de control para ajuste de techo solar | |
| 55 | 20A | Unidad de control para persiana enrollable | |
| 56 | 5A | Vehículos especiales, Unidad de control en el tablero de instrumentos, Unidad de control para electrónica de columna de dirección | |
| 57 | 5A | Unidad de control para electrónica de comando de teléfono móvil |
Panel de Fusibles Interior (Desde Noviembre de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | Módulo de salida para faro izquierdo | |
| 10 | 5A | Relé de arranque 2, Relé de arranque 1, Estabilizador de voltaje, Interfaz de diagnóstico de bus de datos, Unidad de control del motor | |
| 10 | 10A | Interfaz de diagnóstico de bus de datos | |
| 11 | 5A | Unidad de control de dirección asistida de estacionamiento, Unidad de control de asistencia de estacionamiento | |
| 12 | 5A | Unidad de control para luz de curva y ajuste de rango de faros, Unidad de control para detector de remolque, Motor de ajuste de rango de faro izquierdo, Motor de ajuste de rango de faro derecho, Regulador de rango de faros, Interruptor de luz de freno, Sensor de momento de dirección, Unidad mecatrónica para caja de cambios de doble embrague, Palanca selectora, Unidad de control de dirección asistida, Unidad de control de amortiguación controlada electrónicamente, Indicador de operación de arranque/parada | |
| 13 | 10A | Módulo de salida para faro derecho | |
| 14 | 5A | Elemento calefaccionado para ventilación del cárter, Unidad de control en el tablero de instrumentos, Interruptor de luz de reversa, Conexión de diagnóstico, Unidad de control de la bomba de combustible, Medidor de flujo de masa de aire | |
| 15 | 5A | Unidad de control del airbag, Indicador de desactivación del airbag frontal del pasajero | |
| 16 | 5A | Sensor de alta presión, Sensor de calidad del aire, Relé de operación de calefacción adicional, Sensor de nivel y temperatura de aceite, Espejo interior antideslumbrante automático, Interruptor de luz, Unidad de control en el tablero de instrumentos | |
| 17 | 7.5A | Punto de acoplamiento para tacógrafo de vehículo especial | |
| 18 | 10A | Memoria de datos de accidente, Control remoto de alarma de taxi, unidad de control, Vehículos especiales | |
| 19 | 5A | Taxímetro | |
| 19 | 10A | Taxímetro de espejo | |
| 19 | 30A | Taxímetro de espejo | |
| 20 | 10A | Cámara de reversa, Bocina de alarma, Unidad de control de red a bordo, Relé de bocina de doble tono, Relé de ventana trasera calefaccionada, Sensor de monitoreo interior | |
| 21 | 10A | Conexión de diagnóstico, Interruptor de luz, Receptor de control remoto para calefacción auxiliar de refrigerante, Unidad de control Climatronic, Sensor de lluvia y luz, Unidad de control ABS, Interruptor multifunción, Palanca selectora | |
| 22 | 10A | Vehículos especiales | |
| 23 | 10A | Unidad de control de red a bordo (luz interior) | |
| 24 | 5A | Vehículos especiales | |
| 25 | 5A | Vehículos especiales | |
| 26 | 10A | Inyector, cilindro 1, Inyector, cilindro 2, Inyector, cilindro 3, Inyector, cilindro 4 | |
| 27 | 20A | Bomba de vacío de freno | |
| 28 | 5A | Elemento calefaccionado para boquilla de limpiaparabrisas izquierda, Elemento calefaccionado para boquilla de limpiaparabrisas derecha, Interruptor de luz antiniebla trasera, Interruptor de luz antiniebla, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de red a bordo | |
| 29 | 20A | Motor del limpiaparabrisas trasero, Unidad de control de red a bordo, Relé de bomba doble de limpiaparabrisas 1, Relé de bomba doble de limpiaparabrisas 2, Bomba de limpiaparabrisas de parabrisas y ventana trasera | |
| 30 | 20A | Toma de 12V, Encendedor trasero, Encendedor, Equipamiento especial | |
| 31 | 5A | Vehículos especiales | |
| 33 | 40A | Relé de operación de calefacción adicional, Interruptor de salida de calor/calor, Relé de ventilador de aire fresco, Unidad de control del sistema de aire acondicionado, Interruptor de ventilador de aire fresco | |
| 39 | 20A | Unidad de control para detector de remolque | |
| 40 | 20A | Unidad de control para detector de remolque | |
| 41 | 20A | Toma de remolque | |
| 42 | 15A | Relé de bomba de combustible, Unidad de control de la bomba de combustible | |
| 43 | 40A | Unidad de control de ventilador de aire fresco | |
| 44 | 25A | Unidad de control para ajuste de techo solar | |
| 45 | 10A | Unidad de control de red a bordo | |
| 46 | 30A | Unidad de control de puerta del conductor, Unidad de control de puerta del pasajero, Unidad de control de red a bordo | |
| 47 | 30A | Unidad de control de calefacción del asiento del conductor, Unidad de control de calefacción del asiento del pasajero | |
| 48 | 15A | Unidad de control de puerta del conductor, Unidad de control de puerta del pasajero, Botón de derivación de encendido | |
| 49 | Suministro de energía terminal 30, caja de fusibles | ||
| 50 | 30A | Unidad de control de puerta del conductor, Unidad de control de puerta del pasajero, Unidad de control de puerta trasera izquierda, Unidad de control de puerta trasera derecha | |
| 51 | 25A | Unidad de control de red a bordo, Relé de ventana trasera calefaccionada, Relé de ventilador de aire fresco | |
| 52 | 20A | Relé del sistema de lavado de faros | |
| 56 | 5A | Vehículos especiales, Unidad de control en el tablero de instrumentos, Unidad de control para electrónica de columna de dirección | |
| 57 | 5A | Unidad de control para electrónica de comando de teléfono móvil |
