Ubicación de fusibles (SA) en el bloque A, en el bloque de conmutación bajo (desde mayo de 2010)
| N° | A | Descripción | |
|---|---|---|---|
| - | 150A | Alternador (90 A/120 A) / | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Relé de calefacción de alta potencia / Elemento calefactor adicional del calentador de aire | |
| - | 80A | Fusibles en la caja de fusibles C / / Suministro, terminal 30 | |
| - | 40A | Relé de calefacción de baja potencia / Elemento calefactor adicional del calentador de aire / | |
| - | 50A | Unidad de control de reconocimiento de remolque |
Ubicación de fusibles (SA) en el bloque A, en el tablero de interruptores alto
| N° | A | Descripción | |
|---|---|---|---|
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Motor de dirección asistida eléctrica / Unidad de control de dirección asistida / | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador 2 / Ventilador del radiador / | |
| - | 80A | Vehículos especiales | |
| - | 80A | Fusibles en la caja de fusibles C: SC 20 - SC 24, SC 42 - SC 56 | |
| - | 100A | Solo para vehículos con equipamiento adicional | |
| - | 50A | Fusibles en la caja de fusibles C: SC 39 - SC 41 |

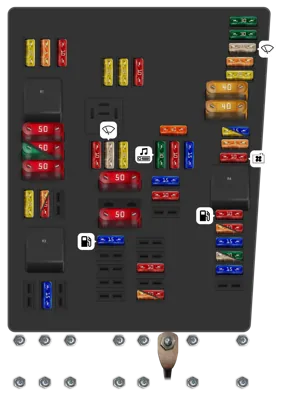

Panel de fusibles del motor (SB) en el tablero de interruptores alto
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS/EDS | |
| - | 30A | Unidad de control ABS/EDS | |
| - | 25A | Motor del limpiaparabrisas, lado del pasajero delantero | |
| - | 5A | Unidad de control de suministro de energía a bordo | |
| - | 20A | Señal de tono alto / Señal de tono bajo | |
| - | 20A | Regulador de presión de combustible [AXW, BAG] | |
| - | 15A | Bobina de encendido [BGU] | |
| - | 5A | Interruptor del pedal de freno [AXW, BAG, AVQ, BKC, AZV, BKD] / Emisor de posición del pedal del embrague [BAG, AVQ, BKC, AZV, BKD solo para transmisión manual] / Interruptor del pedal del embrague [AXW solo para transmisión manual] | |
| - | 10A | Válvula de recirculación de gases de escape [BGU] / Resistor de calefacción de ventilación del cárter [AXW] / Canister de carbón / válvula solenoide 1 Variable / válvula de ajuste del árbol de levas del colector de admisión [BGU] / Válvula de ajuste del árbol de levas del colector de admisión 1 [AXW, BAG] / Válvula de aletas del colector de admisión [AXW, BAG] / Ventilador del radiador [AVQ, AZV, AXW, BAG, BKC y BKD] / Motor actuador de aletas de admisión/estrangulador de aire [AVQ, AZV, BKC y BKD] | |
| - | 10A | Relé de la bomba de combustible [BKC, BKD] / Unidad de control de bujías de precalentamiento [AVQ, AZV, BKC y BKD] / Unidad de control del sensor de NOx [AXW] | |
| - | 5A | Relé de la bomba de aire secundaria [BGU] / Sonda lambda después del convertidor catalítico / Sonda lambda 2 después del convertidor catalítico / Sonda lambda 3 después del convertidor catalítico / Válvula de recirculación de gases de escape [AVQ, AZV, BKC y BKD] / Válvula solenoide de control de presión de sobrealimentación [AVQ, AZV, BKC y BKD] / Válvula de cambio del enfriador EGR [AVQ, AZV, BKC y BKD] | |
| - | 10A | Relé de la bomba de aire secundaria [BGU] / Sonda lambda después del convertidor catalítico / Sonda lambda 2 después del convertidor catalítico / Sonda lambda 3 después del convertidor catalítico / Válvula de recirculación de gases de escape [AVQ, AZV, BKC y BKD] / Válvula solenoide de control de presión de sobrealimentación [AVQ, AZV, BKC y BKD] / Válvula de cambio del enfriador EGR [AVQ, AZV, BKC y BKD] | |
| - | 15A | Sonda lambda [AXW y BAG] / Sonda lambda 2 [AXW] / Unidad de control del sensor de NOx [BAG] | |
| - | 25A | Unidad de control Motronic [BCA, BLF] / Unidad de control del sistema de inyección directa diésel [AVQ, AZV, BKC, BKD] / Unidad de control Simos [BGU] | |
| - | 30A | Unidad de control Motronic [BCA, BLF] / Unidad de control del sistema de inyección directa diésel [AVQ, AZV, BKC, BKD] / Unidad de control Simos [BGU] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 40A | Terminal de arranque 50 | |
| - | 15A | Unidad de control de la electrónica de la columna de dirección | |
| - | 10A | Unidad de control para el tablero de instrumentos | |
| - | 30A | Amplificador / Unidad de control para vehículos especiales | |
| - | 15A | Unidad principal / Unidad de control con pantalla para radio con navegación | |
| - | 10A | Unidad de control para la electrónica de control del teléfono móvil | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Unidad de control Motronic [AXW, BAG] | |
| - | 10A | Relé de suministro de energía Terminal 30 [AVQ, AZV, BKC, BKD] | |
| - | 10A | Resistor de calefacción para el sistema de ventilación del cárter del motor [AVQ, AZV, BKC, BKD] | |
| - | 20A | Unidad de control de la transmisión automática / Interruptor multifunción | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida [AXW, BAG] | |
| - | 20A | Unidad de control del calefactor adicional | |
| - | 25A | Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Inyector cilindro 1, 2, 3 y 4 [BGU] | |
| - | 15A | Bomba de elevación de combustible [BGU] / Relé de la bomba de combustible | |
| - | 10A | Motor actuador de control de rango de faros izquierdo / Motor actuador de control de rango de faros derecho / Regulador de control de rango de faros | |
| - | 5A | Emisor de nivel y temperatura de aceite / Unidad de control con tablero de instrumentos | |
| - | 20A | Fusibles en la caja de fusibles C | |
| - | 5A | Medidor de masa de aire [BKD, BKC, AZV] | |
| - | 10A | Relé de suministro de energía de la electrónica del motor (BCA) | |
| - | 20A | Bomba de vacío de freno [BLF] | |
| - | 15A | Sonda lambda [BGU] / Sonda lambda después del neutralizador [BGU] | |
| - | 40A | Unidad de control de suministro de energía a bordo | |
| - | 40A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Relé 2 de suministro de energía terminal 15 / Fusibles para vehículo especial [equipamiento adicional] | |
| - | 50A | Unidad de control de bujías de precalentamiento [AVQ, AZV, BKC, BKD] / Motor de la bomba de aire secundaria [BGU] | |
| - | 50A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de la puerta del conductor | |
| - | 50A | Unidad de control de la puerta del pasajero delantero / Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | Relé de suministro de energía Cl. 15 | ||
| - | Relé de potencia de componentes electrónicos del motor [coches con motores BGU] | ||
| - | Relé de suministro de energía Cl. 30 |
Panel de fusibles del motor (SB) en la unidad de conmutación baja (hasta abril de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica caja de cambios DSG, caja de cambios 0AM | |
| - | 5A | Unidad de control de suministro de energía a bordo / Unidad de control para monitoreo de batería | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica caja de cambios DSG | |
| - | 5A | Unidad de control para tablero de instrumentos / Unidad de control de electrónica de columna de dirección, sin sistema start-stop | |
| - | 40A | Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 50 / Relé de arranque 1 / Caja de fusibles C / Relé 2 suministro de energía terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de audio con navegación / Unidad principal / Unidad de control para electrónica de control de teléfono móvil | |
| - | 25A | Estabilizador de voltaje | |
| - | 5A | Unidad de control para electrónica de control de teléfono móvil | |
| - | 10A | Relé de suministro de energía terminal 30, motor diésel / Relé de suministro de energía terminal 30, motor de gasolina / Unidad de control del motor | |
| - | 30A | Unidad de control de calefactor adicional | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor de gasolina | |
| - | 30A | Unidad de control del motor diésel | |
| - | 20A | Regulador de presión de combustible / Válvula de medición de combustible / Bobina de encendido / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 10A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico / Sonda lambda / Sonda lambda después del neutralizador | |
| - | 5A | Relé de la bomba de combustible / Unidad de control de bujías de incandescencia / Relé de la bomba de combustible eléctrica 2 | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Relé de bocina de dos tonos / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 10A | Embrague electromagnético para accionamiento del compresor / Elemento calefaccionado de la sonda lambda / Relé de válvula de cierre de gas, CDGA | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal del embrague / Válvula de alta presión para operación de gas, CDGA | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula solenoide de limitación de presión de sobrealimentación / Válvula de cambio del enfriador EGR / Medidor de flujo de aire | |
| - | 10A | Bomba de circulación de refrigerante 2 / Válvula solenoide 1 adsorbedor / Válvula de control de refrigerante / Unidad de control del ventilador del radiador / Relé de bomba de refrigerante adicional / Válvula 1 del control de sincronización de válvulas de admisión / Válvula de derivación del turbocompresor / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 30A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 30A | Unidad de control del techo corredizo / Unidad de control de la persiana del techo | |
| - | 50A | Relé de alivio de contacto X | |
| - | Relé de potencia Motronic / Relé de suministro de energía Cl. 30 | ||
| - | Relé de bomba de refrigerante auxiliar / Sensor de medición de corriente [coches con motores BMY] / Puente para unidad de control de bujías de incandescencia [solo en coches con motor diésel] / Relé de bomba de aire secundaria [Coches con motores BSX] |

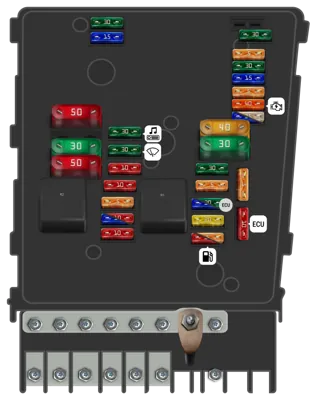

Panel de fusibles del motor (SB) en la unidad de conmutación baja (desde mayo de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [caja de cambios 0AM] | |
| - | 5A | Unidad de control de suministro de energía a bordo / Unidad de control para monitoreo de batería | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 5A | Unidad de control para el tablero de instrumentos / Unidad de control de electrónica de la columna de dirección, sin sistema start-stop | |
| - | 40A | Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 50 / Relé de arranque 1 / Caja de fusibles C / Relé 2 suministro de energía terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de audio con navegación / Unidad principal / Unidad de control para electrónica de control de teléfono móvil | |
| - | 25A | Estabilizador de voltaje | |
| - | 5A | Unidad de control para electrónica de control de teléfono móvil | |
| - | 10A | Relé de suministro de energía terminal 30, motor diésel / Relé de suministro de energía terminal 30, motor de gasolina / Unidad de control del motor | |
| - | 30A | Unidad de control de calefacción adicional | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor [motor de gasolina] | |
| - | 30A | Unidad de control del motor [motor diésel] | |
| - | 20A | Regulador de presión de combustible / Válvula de medición de combustible / Bobina de encendido / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 10A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico / Sonda lambda / Sonda lambda después del neutralizador | |
| - | 5A | Relé de la bomba de combustible / Unidad de control de bujías de incandescencia / Relé de la bomba de combustible eléctrica 2 | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Relé de bocina de dos tonos / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 10A | Embrague electromagnético para accionamiento del sobrealimentador / Elemento calefaccionado de la sonda lambda / Relé de válvula de cierre de gas [CDGA] | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal de embrague / Válvula de alta presión para operación de gas [CDGA] | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula solenoide de limitación de presión de sobrealimentación / Válvula de cambio del enfriador EGR / Medidor de flujo de aire | |
| - | 10A | Bomba de circulación de refrigerante 2 / Válvula solenoide 1 adsorbedor / Válvula de control de refrigerante / Unidad de control del ventilador del radiador - / Relé de bomba de refrigerante adicional / Válvula 1 del control de tiempo de válvula de admisión / Válvula de derivación del turbocompresor / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 40A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 30A | Unidad de control del techo corredizo / Unidad de control de la persiana del techo | |
| - | 50A | Relé de alivio de contacto X | |
| - | Relé de potencia Motronic / Relé de suministro de energía Cl. 30 | ||
| - | Relé de bomba de refrigerante auxiliar / Sensor de medición de corriente [coches con motores BMY] / Puente para unidad de control de bujías de incandescencia [solo en coches con motor diésel] / Relé de bomba de aire secundaria [Coches con motores BSX] |

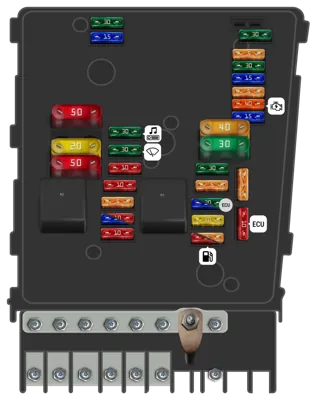

Panel de fusibles del motor (SB) en la unidad de conmutación baja (desde noviembre de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [caja de cambios 0AM] | |
| - | 5A | Unidad de control de suministro de energía a bordo / Unidad de control para monitoreo de batería | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 5A | Unidad de control para el tablero de instrumentos / Unidad de control de electrónica de la columna de dirección [sin sistema start-stop] | |
| - | 40A | Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 50 / Relé de arranque 1 / Caja de fusibles C , , / Relé 2 suministro de energía terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de audio con navegación / Unidad principal / Unidad de control para electrónica de control de teléfono móvil / Estabilizador de voltaje | |
| - | 5A | Unidad de control para electrónica operativa de teléfono móvil / Unidad de control del sistema multimedia | |
| - | 10A | Relé de suministro de energía terminal 30, motor diésel / Relé de suministro de energía terminal 30, motor de gasolina / Unidad de control del motor | |
| - | 30A | Unidad de control del calefactor adicional | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 15A | Unidad de control del motor de gasolina | |
| - | 30A | Unidad de control del motor diésel | |
| - | 20A | Regulador de presión de combustible / Válvula de medición de combustible / Bobina de encendido / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 10A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico / Sonda lambda / Sonda lambda después del neutralizador | |
| - | 5A | Relé de la bomba de combustible / Unidad de control de bujías de incandescencia / Relé de la bomba de combustible eléctrica 2 | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Relé de bocina de dos tonos / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador / Vehículos especiales | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 10A | Embrague electromagnético para el accionamiento del sobrealimentador / Elemento calefaccionado de la sonda lambda / Relé de la válvula de cierre de gas [CDGA] | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal de embrague / Válvula de alta presión para operación de gas [CDGA] | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula solenoide de limitación de presión de sobrealimentación / Válvula de cambio del enfriador EGR / Medidor de flujo de aire | |
| - | 10A | Bomba de circulación de refrigerante 2 / Válvula solenoide 1 adsorbedor / Válvula de control de refrigerante / Unidad de control del ventilador del radiador / Relé de la bomba de refrigerante adicional / Válvula 1 del control de sincronización de válvulas de admisión / Válvula de derivación del turbocompresor / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 40A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 20A | Unidad de control del techo corredizo / Unidad de control de la persiana del techo / | |
| - | 50A | Relé de alivio de contacto X | |
| - | Relé de potencia Motronic / Relé de suministro de energía Cl. 30 | ||
| - | Relé de la bomba de refrigerante auxiliar / Sensor de medición de corriente [coches con motores BMY] / Puente para la unidad de control de bujías de incandescencia [solo en coches con motor diésel] / Relé de la bomba de aire secundaria [Coches con motores BSX] |
Panel de fusibles interior (hasta abril de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | Unidad de control del faro izquierdo | |
| 10 | 5A | Relé de arranque 2 / Relé de arranque 1 / Estabilizador de voltaje / Interfaz de diagnóstico del bus de datos / Unidad de control del motor / Vehículos especiales | |
| 11 | 5A | Unidad de control de asistencia de estacionamiento / Unidad de control del sistema de asistencia de estacionamiento | |
| 12 | 5A | Unidad de control para luz adaptativa y control de alcance de faros / Unidad de control de reconocimiento de remolque / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Regulador de control de alcance de faros / Interruptor de luz de freno / Sensor de par de dirección / Unidad mecatrónica de la caja de cambios DSG / Selector / Unidad de control de dirección asistida / Unidad de control de amortiguación electrónica / Lámpara indicadora de arranque-parada / Unidad de control ABS / Faro delantero izquierdo / Faro delantero derecho / Botón de desactivación de ASR y ESP | |
| 13 | 10A | Unidad de control del faro derecho | |
| 14 | 5A | Resistor de calefacción para el sistema de ventilación del cárter del motor / Unidad de control para el tablero de instrumentos / Interruptor de luz de reversa / Conector de diagnóstico / Unidad de control de la bomba de combustible / Medidor de flujo de aire | |
| 15 | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 16 | 5A | Sensor de alta presión / Sensor de calidad del aire / Relé para operación en modo de calefacción independiente / Sensor de nivel y temperatura de aceite / Espejo retrovisor interior con atenuación automática / Interruptor de luz / Cámara frontal para sistemas de asistencia al conductor | |
| 20 | 10A | Cámara de visión trasera / Sirena de alarma / Relé de calefacción de la ventana trasera / Sensor del sistema de monitoreo interior | |
| 21 | 10A | Conector de diagnóstico / Interruptor de luz / Receptor de señal de radio para calentador de líquido adicional / Unidad de control Climatronic / Unidad de control de aire acondicionado / Solenoide de bloqueo de la palanca selectora / Sensor de lluvia y luz / Selector | |
| 22 | 10A | Vehículos especiales | |
| 24 | 5A | Vehículos especiales | |
| 25 | 5A | Vehículos especiales | |
| 26 | 10A | Válvula de suministro de gas 1 / Válvula de suministro de gas 2 / Válvula de suministro de gas 3 / Válvula de suministro de gas 4 | |
| 27 | 20A | Bomba de vacío del sistema de frenos | |
| 29 | 20A | Motor del limpiaparabrisas trasero / Bomba de lavado de parabrisas y ventana trasera | |
| 30 | 20A | Toma de corriente 12V / Encendedor de cigarrillos trasero / Encendedor de cigarrillos / Equipamiento adicional | |
| 31 | 5A | Vehículos especiales | |
| 33 | 40A | Relé para operación en modo de calefacción independiente / Interruptor de selección de calefacción y modo de operación / Relé del ventilador de suministro / Unidad de control de aire acondicionado / Interruptor del ventilador de suministro | |
| 40 | 20A | Unidad de control de reconocimiento de remolque | |
| 41 | 20A | Unidad de control de reconocimiento de remolque | |
| 42 | 20A | Toma de remolque | |
| 43 | 15A | Relé de la bomba de combustible / Unidad de control de la bomba de combustible | |
| 44 | 40A | Unidad de control del ventilador de aire de suministro | |
| 45 | 25A | Unidad de control de suministro de energía a bordo | |
| 46 | 10A | Unidad de control de suministro de energía a bordo | |
| 47 | 30A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 48 | 30A | Unidad de control para asientos delanteros calefaccionados | |
| 49 | 15A | Unidad de control de amortiguación electrónica | |
| 51 | 30A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| 52 | 25A | Unidad de control de suministro de energía a bordo / Elemento de calefacción de la ventana trasera / Relé del ventilador de suministro | |
| 53 | 20A | Relé del sistema de limpieza de faros | |
| 57 | 5A | Unidad de control para el tablero de instrumentos / Unidad de control de la electrónica de la columna de dirección | |
| 58 | 5A | Unidad de control para la electrónica de control del teléfono móvil |
Panel de fusibles interior (desde mayo de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | Unidad de control del faro izquierdo | |
| 10 | 5A | Relé de arranque 2 / Relé de arranque 1 / Estabilizador de voltaje / Espejo con taxímetro / Interfaz de diagnóstico de bus de datos / Unidad de control del motor | |
| 11 | 5A | Unidad de control de asistencia de estacionamiento / Unidad de control del sistema de asistencia de estacionamiento | |
| 12 | 5A | Unidad de control de luz adaptativa y control de alcance de faros / Unidad de control de reconocimiento de remolque / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Regulador de control de alcance de faros / Interruptor de luz de freno / Sensor de par de dirección / Unidad mecatrónica de la caja de cambios DSG / Selector / Unidad de control de dirección asistida / Unidad de control de amortiguación electrónica / Unidad de control ABS / Botón de desactivación de ASR y ESP / Faro delantero izquierdo / Faro delantero derecho | |
| 13 | 10A | Unidad de control del faro derecho | |
| 14 | 5A | Resistencia de calefacción para el sistema de ventilación del cárter del motor / Interruptor de luz de reversa / Conector de diagnóstico / Unidad de control de la bomba de combustible / Medidor de masa de aire / Unidad de control en el tablero de instrumentos | |
| 15 | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 16 | 5A | Sensor de alta presión / Sensor de calidad del aire / Relé para operación en modo de calefacción independiente / Sensor de nivel y temperatura de aceite / Unidad de control para el tablero de instrumentos / Espejo retrovisor interior con atenuación automática / Interruptor de luz | |
| 20 | 10A | Cámara de visión trasera / Sirena de alarma / Relé de calefacción de la ventana trasera / Sensor del sistema de monitoreo interior | |
| 21 | 10A | Conector de diagnóstico / Interruptor de luz / Receptor de señal de radio para calentador de líquido adicional / Unidad de control Climatronic / Unidad de control de aire acondicionado / Sensor de lluvia y luz / Solenoide de bloqueo de la palanca de selección / Selector | |
| 22 | 10A | Vehículos especiales | |
| 23 | 10A | Unidad de control de suministro de energía a bordo (luz interior) | |
| 24 | 5A | Vehículos especiales / Taxímetro | |
| 25 | 5A | Vehículos especiales | |
| 26 | 10A | Válvula de suministro de gas 1 / Válvula de suministro de gas 2 / Válvula de suministro de gas 3 / Válvula de suministro de gas 4 | |
| 27 | 20A | Bomba de vacío del sistema de frenos | |
| 29 | 20A | Motor del limpiaparabrisas trasero / Bomba de lavado de parabrisas y luneta trasera | |
| 30 | 20A | Toma de corriente 12V / Encendedor de cigarrillos trasero / Encendedor de cigarrillos / Equipamiento adicional | |
| 31 | 5A | Vehículos especiales | |
| 33 | 40A | Relé para operación en modo de calefacción independiente / Interruptor de selección de calefacción y modo de operación / Relé del ventilador de suministro / Unidad de control de aire acondicionado / Interruptor del ventilador de suministro | |
| 40 | 20A | Unidad de control de reconocimiento de remolque | |
| 41 | 20A | Unidad de control de reconocimiento de remolque | |
| 42 | 20A | Toma de remolque | |
| 43 | 15A | Relé de la bomba de combustible / Unidad de control de la bomba de combustible | |
| 44 | 40A | Unidad de control del ventilador de aire de suministro | |
| 45 | 20A | Unidad de control de suministro de energía a bordo (luz interior) | |
| 46 | 30A | Unidad de control de la puerta del conductor | |
| 47 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 48 | 30A | Unidad de control para asientos delanteros calefaccionados | |
| 49 | 15A | Unidad de control de amortiguación electrónica | |
| 50 | 15A | Toma de remolque | |
| 51 | 30A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| 52 | 25A | Relé del ventilador de suministro / Relé de calefacción de la ventana trasera / Unidad de control de suministro de energía a bordo | |
| 53 | 20A | Relé del sistema de limpieza de faros | |
| 57 | 5A | Unidad de control para el tablero de instrumentos / Unidad de control de la electrónica de la columna de dirección | |
| 58 | 5A | Unidad de control para la electrónica de control del teléfono móvil |
Panel de fusibles interior (desde noviembre de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | Unidad de control del faro izquierdo | |
| 10 | 5A | Relé de arranque 2 / Relé de arranque 1 / Estabilizador de voltaje / Espejo con taxímetro / Interfaz de diagnóstico de bus de datos / Unidad de control del motor | |
| 11 | 5A | Unidad de control de asistencia de estacionamiento / Unidad de control del sistema de asistencia de estacionamiento | |
| 12 | 5A | Unidad de control para luz adaptativa y control de rango de faros / Unidad de control de reconocimiento de remolque / Motor actuador de control de rango de faro izquierdo / Motor actuador de control de rango de faro derecho / Regulador de control de rango de faros / Interruptor de luz de freno / Sensor de par de dirección / Unidad mecatrónica de la caja de cambios DSG / Selector / Unidad de control de dirección asistida / Unidad de control de amortiguación electrónica / Unidad de control ABS / Botón de desactivación de ASR y ESP / Faro delantero izquierdo / Faro delantero derecho | |
| 13 | 10A | Unidad de control del faro derecho | |
| 14 | 5A | Resistencia de calefacción para el sistema de ventilación del cárter del motor / Interruptor de luz de reversa / Conector de diagnóstico / Unidad de control de la bomba de combustible / Medidor de masa de aire / Unidad de control en el tablero de instrumentos | |
| 15 | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 16 | 5A | Sensor de alta presión / Sensor de calidad del aire / Relé para operación en modo de calefacción independiente / Sensor de nivel y temperatura de aceite / Unidad de control para el tablero de instrumentos / Espejo retrovisor interior con atenuación automática / Interruptor de luz | |
| 20 | 10A | Cámara de visión trasera / Sirena de alarma / Relé de calefacción de la ventana trasera / Sensor del sistema de monitoreo interior | |
| 21 | 10A | Conector de diagnóstico / Interruptor de luz / Receptor de señal de radio para calentador de líquido adicional / Unidad de control Climatronic / Sensor de lluvia y luz / Solenoide de bloqueo de la palanca de cambios / Unidad de control de aire acondicionado / Selector | |
| 22 | 10A | Vehículos especiales | |
| 23 | 10A | Unidad de control de suministro de energía a bordo (luz interior) | |
| 24 | 5A | Vehículos especiales / Taxímetro | |
| 25 | 5A | Vehículos especiales | |
| 26 | 10A | Válvula de suministro de gas 1 / Válvula de suministro de gas 2 / Válvula de suministro de gas 3 / Válvula de suministro de gas 4 | |
| 27 | 20A | Bomba de vacío del sistema de frenos | |
| 29 | 20A | Motor del limpiaparabrisas trasero / Bomba de lavado del parabrisas y ventana trasera | |
| 30 | 20A | Toma de corriente 12V / Encendedor de cigarrillos trasero / Encendedor de cigarrillos / Vehículos especiales | |
| 31 | 5A | Vehículos especiales | |
| 33 | 40A | Relé para operación en modo de calefacción independiente / Interruptor de selección de calefacción y modo de operación / Relé del ventilador de suministro / Unidad de control de aire acondicionado / Interruptor del ventilador de suministro | |
| 40 | 20A | Unidad de control de reconocimiento de remolque | |
| 41 | 20A | Unidad de control de reconocimiento de remolque | |
| 42 | 20A | Toma de remolque | |
| 43 | 15A | Relé de la bomba de combustible / Unidad de control de la bomba de combustible | |
| 44 | 40A | Unidad de control del ventilador de aire de suministro | |
| 45 | 20A | Unidad de control de suministro de energía a bordo | |
| 46 | 30A | Unidad de control de la puerta del conductor | |
| 47 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 48 | 30A | Unidad de control para asientos delanteros calefaccionados | |
| 49 | 15A | Unidad de control de amortiguación electrónica | |
| 50 | 15A | Toma de remolque | |
| 51 | 30A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| 52 | 25A | Relé del ventilador de suministro / Relé de calefacción de la ventana trasera / Unidad de control de suministro de energía a bordo | |
| 53 | 20A | Relé del sistema de limpieza de faros | |
| 57 | 5A | Unidad de control para el tablero de instrumentos / Unidad de control de la electrónica de la columna de dirección | |
| 58 | 5A | Unidad de control para la electrónica de control del teléfono móvil |
Ubicación de fusibles adicionales en vehículos especiales
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Conector, 2 pines [equipamiento del vehículo del médico de guardia] | ||
| 2 | Caja de fusibles C [fusibles SC 17, SC 36, SC 57] | ||
| 3 | Fusible 4 vehículo especial / Memoria de grabadora de video de la policía [con RTK 6] | ||
| 4 | Panel de control para el sistema de señal especial |
Caja de fusibles para vehículos especiales (Policía)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Baliza intermitente y sistema de inscripción [Solo vehículos con códigos de equipo F4Q, F4X, F5X, F6J] / Conector, 17 pines [Solo vehículos con códigos de equipo F6E, F6B, F6C] | |
| 2 | 20A | [Solo vehículos con códigos de equipo F6E, F6B, F6C]: Encendedor de cigarrillos 1 / Toma de 12V 1 / 2 Toma de 12V 1 | |
| 3 | 25A | Cargador, 230V o 110V/12V 1 [Solo vehículos con códigos de equipo F6E, F6B, F6C] | |
| 5 | 30A | Unidad de control para vehículos especiales 1 [Solo vehículos con códigos de equipo F6E, F6B, F6C] | |
| 6 | 5A | Conector, 8 pines [Solo vehículos con códigos de equipo F4Q, F4X, F5X, F6J] / Interruptor de radio [Solo vehículos con códigos de equipo F6E, F6B, F6C] / Botón de radio [Solo vehículos con códigos de equipo F6E, F6B, F6C] / Interruptor giratorio-tirador para señales especiales [Solo vehículos con códigos de equipo F6E, F6B, F6C] / Interruptor de luces diurnas [Solo vehículos con códigos de equipo F6E, F6B, F6C] | |
| 7 | 25A | Luces de advertencia de baliza intermitente y de inscripción [Solo vehículos con códigos de equipo F4Q, F4X, F5X, F6J] / Panel de control de baliza intermitente [Solo vehículos con códigos de equipo F4Q, F4X, F5X, F6J] / Conector, 1 pin [Solo vehículos con códigos de equipo F6E, F6B, F6C] | |
| 8 | 15A | Conector, 17 pines [Solo vehículos con códigos de equipo F4Q, F4X, F5X, F6J] / Conector, 17 pines [Solo vehículos con códigos de equipo F6E, F6B, F6C] | |
| 9 | 5A | Grabadora de datos de choque 1 [Solo vehículos con códigos de equipo F6E, F6B, F6C] |
Caja de fusibles para vehículos especiales (Taxi)
| N° | A | Descripción | |
|---|---|---|---|
| 6 | 5A | Unidad de control remoto para el sistema de alarma antirrobo del taxi | |
| 8 | 15A | Interruptor de luz interior del taxi / Interruptor de señal de taxi / Botón de activación de alarma antirrobo del taxi / Taxímetro / Espejo con taxímetro / Unidad de control de transmisión de datos de radio | |
| 9 | 5A | Radio |
Caja de relés de la unidad de control de la red a bordo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de energía 2 terminales 15 | ||
| - | Relé de calefacción de espejo exterior | ||
| - | Relé de suministro de energía 2 terminales 30 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de la bocina | ||
| - | Relé de la bomba doble de limpiaparabrisas 1 | ||
| - | Relé de la bomba doble de limpiaparabrisas 2 | ||
| - | Relé de alivio de contacto X |
Unidad de control de red a bordo superior (desde mayo de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de energía cl. 50 [coches sin función de arranque-parada] / Relé de 2 arrancadores [Coche con función de arranque-parada] | ||
| - | Relé de alimentación del remolque | ||
| - | Relé de calefacción de alta potencia [motores CBZB, CAVB, CAVC, CDGA] | ||
| - | Relé de bomba de combustible auxiliar / Relé de bomba de combustible eléctrica 2 | ||
| - | Relé de bomba de combustible del calefactor auxiliar | ||
| - | Relé de bomba de combustible / Relés de válvula de cierre de gas [motor CDGA] / bi-combustible [gas natural/gasolina], Relé de vehículo de entrenamiento | ||
| - | Relé de doble tono de bocina (Enchufe 1/1), Relé del sistema de limpieza de faros (Enchufe 1/2) | ||
| - | Relés para operación en modo de calefacción autónoma | ||
| - | Relé de calefacción de baja potencia [motores CBZB, CAVB, CAVC, CDGA] |
Unidad de relés (desde mayo de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de alivio de contacto X | ||
| 2 | Relé de suministro de energía Cl. 15 | ||
| 3 | Relé de calefacción de la ventana trasera | ||
| 4 | Relé del ventilador de suministro | ||
| 5 | Relé del motor de arranque 1 [coches con función start-stop] |
