Fusibles (SA) en el bloque de conmutación bajo
| N° | A | Descripción | |
|---|---|---|---|
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Relé de calefacción de alta potencia / Elemento calefaccionado adicional del calentador de aire | |
| - | 80A | Fusibles en la caja de fusibles C | |
| - | 40A | Relé de calefacción de baja potencia / Elemento calefaccionado adicional del calentador de aire | |
| - | 50A | Unidad de control de reconocimiento de remolque | |
| - | Suministro, terminal 30 |

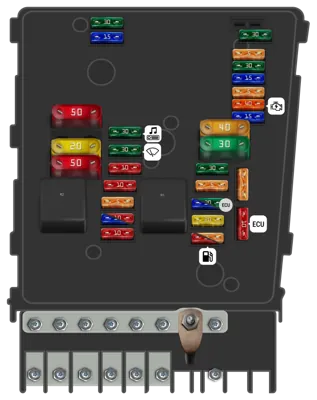

Panel de fusibles del motor (SB), en la unidad de conmutación baja
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad mecatrónica de la caja de cambios DSG, caja de cambios 0AM | |
| - | 5A | Unidad de control de suministro de energía a bordo / Unidad de control para monitoreo de batería | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 5A | Unidad de control para tablero de instrumentos / Unidad de control de electrónica de la columna de dirección, sin sistema start-stop | |
| - | 40A | Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 50 / Relé de arranque 1 / Caja de fusibles C , , / Relé 2 suministro de energía terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de audio con navegación / Unidad principal / Unidad de control para electrónica de control de teléfono móvil / Estabilizador de voltaje | |
| - | 5A | Unidad de control para electrónica operativa de teléfono móvil / Unidad de control del sistema multimedia | |
| - | 10A | Relé de suministro de energía terminal 30, motor diésel / Relé de suministro de energía terminal 30, motor de gasolina / Unidad de control del motor | |
| - | 30A | Unidad de control del calefactor adicional | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 15A | Unidad de control del motor [motor de gasolina] | |
| - | 30A | Unidad de control del motor [motor diésel] | |
| - | 20A | Regulador de presión de combustible / Válvula de dosificación de combustible / Bobina de encendido / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 10A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico / Sonda lambda / Sonda lambda después del neutralizador | |
| - | 5A | Relé de la bomba de combustible / Unidad de control de bujías de incandescencia / Relé de la bomba de combustible eléctrica 2 | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Relé de bocina de dos tonos / Señal de tono alto / Señal de tono bajo | |
| - | 30A | Amplificador / Vehículos especiales | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 10A | Embrague electromagnético para accionamiento del compresor / Elemento calefaccionado de la sonda lambda / Relé de válvula de cierre de gas, CDGA | |
| - | 5A | Interruptor del pedal de freno / Sensor de posición del pedal del embrague / Válvula de alta presión para operación de gas, CDGA | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula solenoide de limitación de presión de sobrealimentación / Válvula de cambio del enfriador EGR / Medidor de flujo de aire | |
| - | 10A | Bomba de circulación de refrigerante 2 / Válvula solenoide 1 adsorbedor / Válvula de control de refrigerante / Unidad de control del ventilador del radiador - / Relé de bomba de refrigerante adicional / Válvula 1 del control de tiempo de válvula de admisión / Válvula de derivación del turbocompresor / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 40A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 50A | Unidad de control de bujías de incandescencia | |
| - | 20A | Unidad de control del techo corredizo / Unidad de control de la persiana del techo / | |
| - | 50A | Relé de alivio de contacto X (SC29, SC30, SC31, SC33) | |
| - | Relé de potencia Motronic / Relé de suministro de energía Cl. 30 | ||
| - | Relé de bomba de refrigerante auxiliar / Sensor de medición de corriente [coches con motores BMY] / Puente para unidad de control de bujías de incandescencia [solo en coches con motor diésel] / Relé de bomba de aire secundaria [Coches con motores BSX] |
Fusibles (SA) en el tablero de interruptores alto
| N° | A | Descripción | |
|---|---|---|---|
| - | 150A | Alternador (90 A/120 A) | |
| - | 200A | Alternador (140 A) | |
| - | 80A | Motor de dirección asistida eléctrica / Unidad de control de dirección asistida | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador 2 / Ventilador del radiador | |
| - | 80A | Vehículos especiales | |
| - | 80A | Fusibles en la caja de fusibles C (SC 20 a SC 24, SC 42 a SC56) | |
| - | 100A | Solo para vehículos con equipamiento adicional | |
| - | 50A | Fusibles en la caja de fusibles C (SC 39 a SC41) | |
| - | Suministro, terminal 30 |

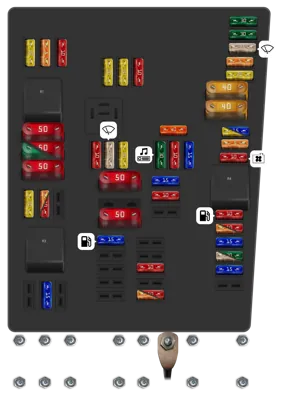

Panel de fusibles del motor (SB), en el tablero de interruptores alto
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS/EDS | |
| - | 30A | Unidad de control ABS/EDS | |
| - | 25A | Motor del limpiaparabrisas, lado del pasajero delantero | |
| - | 5A | Unidad de control del suministro de energía a bordo | |
| - | 20A | Señal de tono alto / Señal de tono bajo | |
| - | 20A | Regulador de presión de combustible [AXW, BAG] | |
| - | 15A | Bobina de encendido [BGU] | |
| - | 5A | Interruptor del pedal de freno [AXW, BAG, AVQ, BKC, AZV, BKD] / Sensor de posición del pedal del embrague [BAG, AVQ, BKC, AZV, BKD solo para transmisión manual] / Interruptor del pedal del embrague [AXW solo para transmisión manual] | |
| - | 10A | Válvula de recirculación de gases de escape [BGU] / Resistor de calefacción de ventilación del cárter [AXW] / Válvula solenoide de carbón del canister 1 / Válvula de ajuste del árbol de levas del colector de admisión variable [BGU] / Válvula ajustadora del árbol de levas del colector de admisión 1 [AXW, BAG] / Válvula de aletas del colector de admisión [AXW, BAG] / Ventilador del radiador [AVQ, AZV, AXW, BAG, BKC y BKD] // Motor actuador de aletas de admisión/estrangulador de aire [AVQ, AZV, BKC y BKD] | |
| - | 10A | Relé de la bomba de combustible [BKC, BKD] / Unidad de control de bujías de incandescencia [AVQ, AZV, BKC y BKD] / Unidad de control del sensor de NOx [AXW] | |
| - | 5A | Relé de la bomba de aire secundaria [BGU] / Sonda lambda después del convertidor catalítico / Sonda lambda 2 después del convertidor catalítico / Sonda lambda 3 después del convertidor catalítico | |
| - | 10A | Sonda lambda después del convertidor catalítico / Sonda lambda 2 después del convertidor catalítico / Sonda lambda 3 después del convertidor catalítico / Válvula de recirculación de gases de escape [AVQ, AZV, BKC y BKD), Válvula solenoide de control de presión de sobrealimentación [AVQ, AZV, BKC y BKD] / Válvula de cambio del enfriador EGR [AVQ, AZV, BKC y BKD] | |
| - | 15A | Sonda lambda [AXW y BAG] / Sonda lambda 2 [AXW] / Unidad de control del sensor de NOx [BAG] | |
| - | 25A | Unidad de control Motronic [BCA, BLF] | |
| - | 30A | Unidad de control del sistema de inyección directa diésel [AVQ, AZV, BKC, BKD] / Unidad de control Simos [BGU] | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 40A | Arrancador (terminal 50) | |
| - | 15A | Unidad de control de la electrónica de la columna de dirección | |
| - | 10A | Unidad de control para el tablero de instrumentos | |
| - | 30A | Amplificador / Unidad de control para vehículos especiales | |
| - | 15A | Unidad principal / Unidad de control con pantalla para radio con navegación | |
| - | 10A | Unidad de control para la electrónica de control de teléfonos móviles | |
| - | 10A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Unidad de control Motronic [AXW, BAG] | |
| - | 10A | Relé de suministro de energía terminal 30 [AVQ, AZV, BKC, BKD] | |
| - | 10A | Resistor de calefacción para el sistema de ventilación del cárter del motor [AVQ, AZV, BKC, BKD] | |
| - | 20A | Unidad de control de la transmisión automática / Interruptor multifunción | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida [AXW, BAG] | |
| - | 20A | Unidad de control del calefactor adicional | |
| - | 25A | Motor del limpiaparabrisas del lado del conductor | |
| - | 10A | Inyector cilindro 1, 2, 3 y 4 [BGU] | |
| - | 15A | Bomba de elevación de combustible [BGU] / Relé de la bomba de combustible | |
| - | 10A | Motor actuador de control de rango de faros izquierdo / Motor actuador de control de rango de faros derecho / Regulador de control de rango de faros | |
| - | 5A | Sensor de nivel y temperatura de aceite / Unidad de control con tablero de instrumentos | |
| - | 20A | Fusibles en la caja de fusibles C | |
| - | 5A | Medidor de masa de aire [BKD, BKC, AZV] | |
| - | 10A | Relé de suministro de energía de la electrónica del motor [BCA] | |
| - | 20A | Bomba de vacío de freno [BLF] | |
| - | 15A | Sonda lambda [BGU] / Sonda lambda después del neutralizador [BGU] | |
| - | 40A | Unidad de control del suministro de energía a bordo | |
| - | 40A | Unidad de control del suministro de energía a bordo | |
| - | 50A | Relé 2 terminal de suministro de energía 15 / Fusibles para vehículo especial [equipamiento adicional] | |
| - | 50A | Unidad de control de bujías de incandescencia [AVQ, AZV, BKC, BKD] / Motor de la bomba de aire secundaria [BGU] | |
| - | 50A | Unidad de control del suministro de energía a bordo | |
| - | 30A | Unidad de control de la puerta del conductor / | |
| - | 50A | Unidad de control de la puerta del pasajero delantero / Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | Relé de suministro de energía Cl. 15 | ||
| - | Relé de potencia de componentes electrónicos del motor [coches con motores BGU] | ||
| - | Relé de suministro de energía Cl. 30 |
Panel de Fusibles Interior
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | Módulo de salida para faro izquierdo | |
| 10 | 5A | Relé de arranque 2, Relé de arranque 1, Estabilizador de voltaje, Taxímetro de espejo, Interfaz de diagnóstico de bus de datos, Unidad de control del motor | |
| 11 | 5A | Unidad de control de asistencia de estacionamiento, Unidad de control de asistencia de estacionamiento | |
| 12 | 5A | Unidad de control para luz de giro y ajuste de rango de faros, Unidad de control para detector de remolque, Motor de ajuste de rango de faro izquierdo, Motor de ajuste de rango de faro derecho, Regulador de rango de faros, Interruptor de luz de freno, Sensor de momento de dirección, Unidad mecatrónica para caja de cambios de doble embrague, Palanca selectora, Unidad de control de dirección asistida, Unidad de control de amortiguación controlada electrónicamente, Indicador de operación de arranque/parada | |
| 13 | 10A | Módulo de salida para faro derecho | |
| 14 | 5A | Elemento calefaccionado para ventilación del cárter, Interruptor de luz de reversa, Conexión de diagnóstico, Unidad de control de la bomba de combustible, Medidor de flujo de masa de aire | |
| 15 | 5A | Unidad de control del airbag, Indicador de desactivación del airbag frontal del pasajero | |
| 16 | 5A | Sensor de alta presión, Sensor de calidad del aire, Relé de operación de calefactor adicional, Sensor de nivel y temperatura de aceite, Unidad de control en el tablero de instrumentos, Espejo interior antideslumbrante automático, Interruptor de luz | |
| 20 | 10A | Cámara de reversa, Bocina de alarma, Unidad de control de red a bordo, Relé de bocina de doble tono, Relé de calefacción de la ventana trasera, Sensor de monitoreo interior | |
| 21 | 10A | Conexión de diagnóstico, Interruptor de luz, Receptor de control remoto para calefactor auxiliar de refrigerante, Unidad de control Climatronic, Sensor de lluvia y luz, Unidad de control ABS, Interruptor multifunción, Palanca selectora | |
| 22 | 10A | Vehículos especiales | |
| 23 | 10A | Unidad de control de red a bordo (luces interiores) | |
| 24 | 5A | Vehículos especiales, Taxímetro | |
| 25 | 5A | Vehículos especiales | |
| 26 | 10A | Inyector, cilindro 1, Inyector, cilindro 2, Inyector, cilindro 3, Inyector, cilindro 4 | |
| 27 | 20A | Bomba de vacío de freno | |
| 29 | 20A | Motor del limpiaparabrisas trasero, Unidad de control de red a bordo | |
| 30 | 20A | Toma de 12V, Encendedor trasero, Encendedor, Equipamiento especial | |
| 31 | 5A | Vehículos especiales | |
| 33 | 40A | Relé de operación de calefactor adicional, Interruptor de salida de calor/calor, Relé de ventilador de aire fresco, Unidad de control del sistema de aire acondicionado, Interruptor de ventilador de aire fresco, Unidad de control Climatronic | |
| 39 | 20A | Unidad de control para detector de remolque | |
| 40 | 20A | Unidad de control para detector de remolque | |
| 41 | 20A | Unidad de control para detector de remolque | |
| 42 | 15A | Relé de bomba de combustible, Unidad de control de la bomba de combustible | |
| 43 | 40A | Unidad de control del ventilador de aire fresco | |
| 44 | 20A | Unidad de control de red a bordo (luces interiores) | |
| 45 | 30A | Unidad de control de la puerta del conductor | |
| 46 | 30A | Unidad de control de la puerta del pasajero | |
| 47 | 30A | Unidad de control de calefacción del asiento del conductor, Unidad de control de calefacción del asiento del pasajero | |
| 48 | 15A | Unidad de control de amortiguación controlada electrónicamente | |
| 49 | 15A | Enchufe de remolque | |
| 50 | 30A | Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha | |
| 51 | 25A | Relé de ventilador de aire fresco, Unidad de control del sistema de aire acondicionado | |
| 52 | 20A | Relé del sistema de lavado de faros | |
| 55 | 5A | Vehículos especiales, Unidad de control en el tablero de instrumentos, Unidad de control para electrónica de columna de dirección | |
| 56 | 5A | Unidad de control para electrónica de comando de teléfono móvil |
Caja de relés de la unidad de control de la red a bordo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de energía 2 terminales 15 | ||
| - | Relé de calefacción del espejo exterior | ||
| - | Relé de suministro de energía 2 terminales 30 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de la bocina | ||
| - | Relé de la bomba de lavado dual 1 | ||
| - | Relé de la bomba de lavado dual 2 | ||
| - | Relé de alivio de contacto X |
Unidad de control de red a bordo superior
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de energía cl. 50 [coches sin función start-stop] / Relé 2 de arranque [Coche con función start-stop] | ||
| - | Relé de potencia del remolque | ||
| - | Relé de calefacción de alta potencia [motores CBZB, CAVB, CAVC, CDGA] | ||
| - | Relé de bomba de combustible auxiliar / Relé de bomba de combustible eléctrica 2 | ||
| - | Relé de bomba de combustible del calefactor auxiliar | ||
| - | Relé de bomba de combustible, relés de válvula de cierre de gas, motor CDGA, doble combustible [gas natural/gasolina], Relé de vehículo de entrenamiento | ||
| - | Relé de doble tono [Enchufe 1/1] / Relé del sistema de limpieza de faros [Enchufe 1/2] | ||
| - | Relés para operación en modo de calefacción autónoma | ||
| - | Relé de calefacción de baja potencia [motores CBZB, CAVB, CAVC, CDGA] |
Unidad de relés
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de alivio de contacto X | ||
| 2 | Relé de suministro de energía Cl. 15 | ||
| 3 | Relé de calefacción de la ventana trasera | ||
| 4 | Relé del ventilador de suministro | ||
| 5 | Relé del motor de arranque 1 [coches con función start-stop] |
Caja de relés secundaria debajo de la unidad de conmutación en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | Unidad de control de bujías de precalentamiento |
