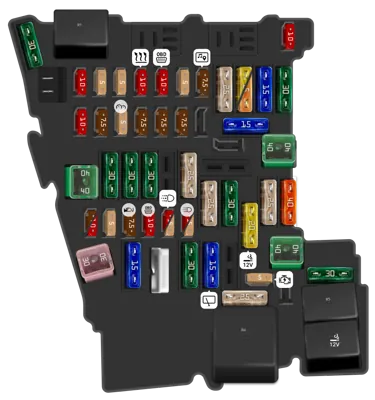

Panel de fusibles interior (hasta abril de 2016)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para el calentamiento del agente reductor | |
| - | 10A | Unidad de control de la electrónica de la columna de dirección [solo para vehículos con volante calefaccionado] | |
| - | 10A | Unidad de control de la fuente de alimentación de a bordo: Alarma de seguridad | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Selector | |
| - | 10A | Panel de control de Calefacción/Aire Acondicionado / Unidad de control del calentador / Unidad de control Climatronic / Unidad de control del aire acondicionado / Receptor de señal de radio para calentador de líquido adicional / Relé de calefacción de la ventana trasera / Unidad de control de monitoreo de presión de neumáticos | |
| - | 10A | Interruptor de luz giratorio / Botón de freno de estacionamiento electromecánico / Sensor de lluvia y luz / Conector de diagnóstico / Sensor de alarma de seguridad | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad de control, visualización e información frontal / Sintonizador de TV | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 20A | Unidad de control del sistema de información electrónico 1 [Opcional] | |
| - | 5A | Unidad de control del sistema de información electrónico 1 [solo para vehículos con unidad principal Entry] | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Unidad de control del ventilador de aire de suministro | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Unidad de control del sistema de información electrónico 1 / Amplificador de señal móvil de 2 bandas / Compartimento de almacenamiento con interfaz para teléfono móvil / Unidad de control para lector de tarjetas con chip / Divisor USB | |
| - | 5A | Tablero de instrumentos / Unidad de control para el tablero de instrumentos | |
| - | 7.5A | Cámara de visión trasera | |
| - | 7.5A | Interfaz para el sistema de acceso y autorización de arranque | |
| - | 7.5A | Relé para el sistema de dosificación de agente reductor / Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo: Faro delantero derecho | |
| - | 30A | Unidad de control del techo corredizo deslizante / Unidad de control de la cortinilla enrollable del techo | |
| - | 30A | Unidad de control de la puerta del conductor [solo para vehículos con volante a la izquierda] / Motor del elevalunas trasero izquierdo [solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la derecha] / Motor del elevalunas trasero derecho [solo para vehículos con volante a la derecha] | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo: Asientos delanteros calefaccionados | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo: Cl. 30 a la izquierda | |
| - | 7.5A | Cámara frontal para sistemas de asistencia al conductor / Unidad de control de control de crucero adaptativo / Unidad de control del sistema de asistencia al estacionamiento / Unidad de control de la dirección asistida para estacionamiento | |
| - | 10A | [solo para vehículos con asistente de cambio de carril]: Unidad de control del asistente de cambio de carril / Unidad de control del asistente de cambio de carril 2 | |
| - | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor de luz giratorio / Espejo retrovisor interior / Relé de toma de corriente / Interruptor de luces de reversa / Sensor de presión del circuito de refrigerante / Sensor de calidad del aire / Botón de freno de estacionamiento electromecánico / Elemento calefactor para calentador de aire adicional | |
| - | 10A | Conector de diagnóstico / Regulador corrector de iluminación de faros y tablero de instrumentos / Unidad de control para luz adaptativa y control de alcance de faros / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Faro delantero izquierdo / Faro delantero derecho | |
| - | 10A | Faro delantero derecho / Unidad de control de luz de circulación diurna derecha y luz lateral delantera | |
| - | 5A | [solo para vehículos con faros LED]: Faro delantero derecho / Unidad de control de luz de circulación diurna derecha y luz lateral delantera | |
| - | 10A | Faro delantero izquierdo / Unidad de control de luz de circulación diurna izquierda y luz lateral delantera | |
| - | 5A | [solo para vehículos con faros LED]: Faro delantero izquierdo / Unidad de control de luz de circulación diurna izquierda y luz lateral delantera | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la izquierda] / Motor del elevalunas trasero derecho [solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del conductor [solo para vehículos con volante a la derecha] / Motor del elevalunas trasero izquierdo [solo para vehículos con volante a la derecha] | |
| - | 20A | [fuente de alimentación estándar desde el terminal 15][es posible la alimentación a través del terminal 30]: Encendedor de cigarrillos [diseño para fumadores] / Toma de 12V / Toma 2 de 12V / Toma 3 de 12 V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo: Cierre centralizado | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Panel de control de ajuste del asiento delantero izquierdo [solo para vehículos con volante a la izquierda] / Interruptor de ajuste del soporte lumbar del asiento delantero izquierdo [solo para vehículos con volante a la izquierda] / Panel de control de ajuste del asiento delantero derecho [solo para vehículos con volante a la derecha] / Interruptor de ajuste del soporte lumbar del asiento delantero derecho [solo para vehículos con volante a la derecha] / Unidad de control del asiento del conductor anatómico | ||
| - | 30A | Inversor con toma de corriente, 12V/230V | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 5A | Sensor de posición del pedal del embrague / Relé de arranque 1 / Relé de arranque 2 | |
| - | 40A | Unidad de control de la tapa trasera | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 30A | Relé de calefacción de la ventana trasera | |
| - | Relé para el sistema de dosificación de agente reductor | ||
| - | Relé de alimentación de terminal 15 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de toma de corriente |

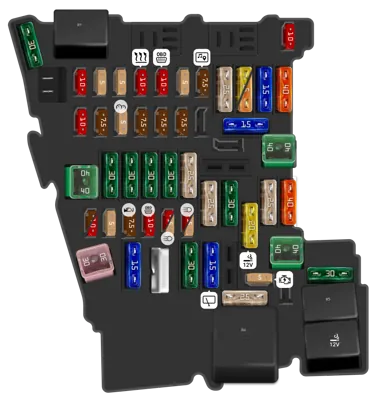

Panel de fusibles interior (a partir de mayo de 2016)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para el calentamiento del agente reductor | |
| - | 10A | Unidad de control de la electrónica de la columna de dirección [solo para vehículos con volante calefaccionado] | |
| - | 10A | Unidad de control de la fuente de alimentación a bordo: Alarma de seguridad | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Selector | |
| - | 10A | Panel de control de calefacción/aire acondicionado / Unidad de control del calentador / Unidad de control Climatronic / Unidad de control del aire acondicionado / Receptor de señal de radio para calentador de líquido adicional / Relé de calefacción de la luneta trasera / Unidad de control de monitoreo de presión de neumáticos | |
| - | 10A | Interruptor de luz giratorio / Botón del freno de estacionamiento electromecánico / Sensor de lluvia y luz / Conector de diagnóstico / Sensor de alarma de seguridad | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad frontal de control, visualización e información / Sintonizador de TV | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 20A | Unidad de control 1 del sistema de información electrónico [Opcional] | |
| - | 5A | Unidad de control 1 del sistema de información electrónico [solo para vehículos con unidad principal Entry] | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 40A | Unidad de control del ventilador de aire de suministro | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Unidad de control 1 del sistema de información electrónico / Amplificador de señal móvil de 2 bandas / Compartimento de almacenamiento con interfaz para teléfono móvil / Unidad de control para lector de tarjetas con chip / Divisor USB | |
| - | 5A | Tablero de instrumentos / Unidad de control para el tablero de instrumentos | |
| - | 7.5A | Cámara de visión trasera | |
| - | 7.5A | Interfaz para el sistema de acceso y autorización de arranque | |
| - | 7.5A | Relé para el sistema de dosificación de agente reductor / Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 40A | Unidad de control de la fuente de alimentación a bordo: Faro delantero derecho | |
| - | 30A | Unidad de control del techo corredizo deslizante / Unidad de control de la cortinilla enrollable del techo | |
| - | 30A | Unidad de control de la puerta del conductor [solo para vehículos con volante a la izquierda] / Motor del elevalunas trasero izquierdo [solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la derecha] / Motor del elevalunas trasero derecho [solo para vehículos con volante a la derecha] | |
| - | 30A | Unidad de control de la fuente de alimentación a bordo: Asientos delanteros calefaccionados | |
| - | 30A | Unidad de control del paquete de audio digital | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 40A | Unidad de control de la fuente de alimentación a bordo: Cl. 30 a la izquierda | |
| - | 7.5A | Cámara frontal para sistemas de asistencia al conductor / Unidad de control de control de crucero adaptativo / Unidad de control del sistema de asistencia al estacionamiento / Unidad de control de asistencia de dirección de estacionamiento | |
| - | 10A | [solo para vehículos con asistente de cambio de carril]: Unidad de control del asistente de cambio de carril / Unidad de control 2 del asistente de cambio de carril | |
| - | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor de luz giratorio / Espejo retrovisor interior / Relé de toma de corriente / Interruptor de luz de reversa / Sensor de presión del circuito de refrigerante / Sensor de calidad del aire / Botón del freno de estacionamiento electromecánico / Elemento calefactor para calentador de aire adicional | |
| - | 10A | Conector de diagnóstico / Regulador corrector de iluminación de faros y tablero de instrumentos / Unidad de control para luz adaptativa y control de alcance de faros / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Faro delantero izquierdo / Faro delantero derecho | |
| - | 10A | Faro delantero derecho / Unidad de control de luz diurna derecha y luz lateral delantera | |
| - | 5A | [solo para vehículos con faros LED]: Faro delantero derecho / Unidad de control de luz diurna derecha y luz lateral delantera | |
| - | 10A | Faro delantero izquierdo / Unidad de control de luz diurna izquierda y luz lateral delantera | |
| - | 5A | [solo para vehículos con faros LED]: Faro delantero izquierdo / Unidad de control de luz diurna izquierda y luz lateral delantera | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la izquierda] / Motor del elevalunas trasero derecho [solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del conductor [solo para vehículos con volante a la derecha] / Motor del elevalunas trasero izquierdo [solo para vehículos con volante a la derecha] | |
| - | 20A | [suministro de energía estándar desde el terminal 15][es posible el suministro de energía a través del terminal 30]: Encendedor de cigarrillos [diseño para fumadores] / Toma de corriente 12V / Toma de corriente 2 12V / Toma de corriente 3 12 V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho | |
| - | 40A | Unidad de control de la fuente de alimentación a bordo: Cierre centralizado | |
| - | 30A | Unidad de control de la fuente de alimentación a bordo | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Panel de control de ajuste del asiento delantero izquierdo [solo para vehículos con volante a la izquierda] / Interruptor de ajuste del soporte lumbar del asiento delantero izquierdo [solo para vehículos con volante a la izquierda] / Panel de control de ajuste del asiento delantero derecho [solo para vehículos con volante a la derecha] / Interruptor de ajuste del soporte lumbar del asiento delantero derecho [solo para vehículos con volante a la derecha] / Unidad de control del asiento del conductor anatómico | ||
| - | 30A | Inversor con toma de corriente, 12V/230V | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 5A | Sensor de posición del pedal del embrague / Relé de arranque 1 / Relé de arranque 2 | |
| - | 40A | Unidad de control de la tapa trasera | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación de agente reductor | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |
Panel de fusibles interior (a partir de noviembre de 2016)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para el calentamiento del agente reductor | |
| - | 10A | Unidad de control de la electrónica de la columna de dirección [solo para vehículos con volante calefaccionado] | |
| - | 10A | Unidad de control de la fuente de alimentación de a bordo: Alarma de seguridad | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Selector | |
| - | 10A | Panel de control de calefacción/aire acondicionado / Unidad de control del calentador / Unidad de control Climatronic / Unidad de control del aire acondicionado / Receptor de señal de radio para calentador de líquido adicional / Relé de calefacción de la luneta trasera / Unidad de control de monitoreo de presión de neumáticos | |
| - | 10A | Interruptor giratorio de luces / Botón del freno de estacionamiento electromecánico / Sensor de lluvia y luz / Conector de diagnóstico / Sensor de alarma de seguridad | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad de control, visualización e información frontal | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo | |
| - | 20A | Unidad de control del sistema de información electrónico 1 [Opcional] | |
| - | 5A | Unidad de control del sistema de información electrónico 1 [solo para vehículos con unidad principal Entry] | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 40A | Unidad de control del ventilador de aire de suministro | |
| - | 10A | Unidad de control del bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Unidad de control del sistema de información electrónico 1 [Opcional] / Amplificador de señal móvil de 2 bandas [Opcional] / Compartimento de almacenamiento con interfaz para teléfono móvil [Opcional] / Unidad de control para lector de tarjetas con chip [Opcional] / Divisor USB [Opcional] / Sintonizador de TV [Opcional] | |
| - | 5A | Tablero de instrumentos / Unidad de control para el tablero de instrumentos | |
| - | 7.5A | Cámara de visión trasera | |
| - | 7.5A | Interfaz para el sistema de acceso y autorización de arranque | |
| - | 7.5A | Relé para el sistema de dosificación de agente reductor / Módulo de suministro para el sistema de dosificación de agente reductor | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo: Faro delantero derecho | |
| - | 30A | Unidad de control del techo corredizo deslizante / Unidad de control de la cortinilla enrollable del techo | |
| - | 30A | Unidad de control de la puerta del conductor [solo para vehículos con volante a la izquierda] / Motor del elevalunas trasero izquierdo [solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la derecha] / Motor del elevalunas trasero derecho [solo para vehículos con volante a la derecha] | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo: Asientos delanteros calefaccionados | |
| - | 30A | Unidad de control del paquete de audio digital | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo: Cl. 30 a la izquierda | |
| - | 7.5A | Cámara frontal para sistemas de asistencia al conductor / Unidad de control de control de crucero adaptativo / Unidad de control del sistema de asistencia al estacionamiento / Unidad de control de asistencia de dirección de estacionamiento | |
| - | 10A | [solo para vehículos con asistente de cambio de carril]: Unidad de control del asistente de cambio de carril / Unidad de control del asistente de cambio de carril 2 | |
| - | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| - | 7.5A | Interruptor giratorio de luces / Espejo retrovisor interior / Relé de toma de corriente / Interruptor de luz de reversa / Sensor de presión del circuito de refrigerante / Sensor de calidad del aire / Botón del freno de estacionamiento electromecánico / Elemento calefactor para calentador de aire adicional | |
| - | 10A | Conector de diagnóstico / Regulador corrector de iluminación de faros y tablero de instrumentos / Unidad de control para luz adaptativa y control de alcance de faros / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Faro delantero izquierdo / Faro delantero derecho | |
| - | 10A | Faro delantero derecho / Unidad de control de luz diurna derecha y luz lateral delantera | |
| - | 5A | [solo para vehículos con faros LED]: Faro delantero derecho / Unidad de control de luz diurna derecha y luz lateral delantera | |
| - | 10A | Faro delantero izquierdo / Unidad de control de luz diurna izquierda y luz lateral delantera | |
| - | 5A | [solo para vehículos con faros LED]: Faro delantero izquierdo / Unidad de control de luz diurna izquierda y luz lateral delantera | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero [solo para vehículos con volante a la izquierda] / Motor del elevalunas trasero derecho [solo para vehículos con volante a la izquierda] / Unidad de control de la puerta del conductor [solo para vehículos con volante a la derecha] / Motor del elevalunas trasero izquierdo [solo para vehículos con volante a la derecha] | |
| - | 20A | [suministro de energía estándar desde el terminal 15][es posible el suministro de energía a través del terminal 30]: Encendedor de cigarrillos [diseño para fumadores] / Toma de corriente 12V / Toma de corriente 2 12V / Toma de corriente 3 12 V | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo: Cierre centralizado | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 15A | Unidad de control de reconocimiento de remolque | |
| - | Panel de control de ajuste del asiento delantero izquierdo [solo para vehículos con volante a la izquierda] / Interruptor de ajuste del soporte lumbar del asiento delantero izquierdo [solo para vehículos con volante a la izquierda] / Panel de control de ajuste del asiento delantero derecho [solo para vehículos con volante a la derecha] / Interruptor de ajuste del soporte lumbar del asiento delantero derecho [solo para vehículos con volante a la derecha] / Unidad de control del asiento del conductor anatómico | ||
| - | 30A | Inversor con toma de corriente, 12V/230V | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 5A | Sensor de posición del pedal del embrague / Relé de arranque 1 / Relé de arranque 2 | |
| - | 40A | Unidad de control de la tapa trasera | |
| - | 25A | Panel de control y visualización del aire acondicionado trasero | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación de agente reductor | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |

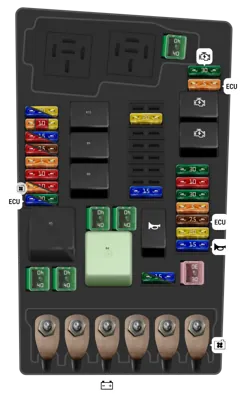

Panel de fusibles del motor (a partir de enero de 2016)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS / Bomba hidráulica ABS | |
| - | 15A | Unidad de control del motor [solo para vehículos con motores de gasolina] | |
| - | 30A | Unidad de control del motor [solo para vehículos con motores diésel] | |
| - | 5A | [solo para vehículos con motores diésel]: Sensor de nivel y temperatura de aceite / Ventilador del radiador / Relé para el sistema de dosificación de agente reductor / Válvula reguladora de presión de aceite / Válvula del circuito de refrigeración de la culata / Relé de calefacción de alta potencia / Válvula de conmutación del enfriador EGR / Relé de calefacción de baja potencia / Válvula solenoide de limitación de presión de sobrealimentación | |
| - | 10A | [solo para vehículos con motores de gasolina]: Sensor de nivel y temperatura de aceite / Ventilador del radiador / Válvula solenoide 1 del adsorbedor / Válvula 1 del control de distribución de admisión / Válvula 1 del control de distribución de escape / Válvula reguladora de presión de aceite / Válvula de control de la boquilla de refrigeración del pistón [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Válvula de derivación del turbocompresor [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Válvula de mariposa del colector de admisión [solo para vehículos con motor de gasolina de 1.8-2.0 l] | |
| - | 10A | Regulador de presión de combustible [solo para vehículos con motores diésel] / Válvula dosificadora de combustible [solo para vehículos con motores diésel] / Válvula 1 del control de distribución de admisión [solo para vehículos con motores diésel] / Relé de alimentación de la electrónica del motor [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape A cilindro 1 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape B cilindro 1 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape A cilindro 2 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape B cilindro 2 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape A cilindro 3 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape B cilindro 3 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape A cilindro 4 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Ajustador de leva de escape B cilindro 4 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Inyector 2 cilindro 1 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Inyector 2 cilindro 2 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Inyector 2 cilindro 3 [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Inyector 2 cilindro 4 [solo para vehículos con motor de gasolina de 1.8-2.0 l] | |
| - | 5A | Interruptor de luz de freno | |
| - | 10A | Regulador de presión de combustible [solo para vehículos con motores de gasolina] / Bomba de refrigeración de aire de carga / Bomba de circulación del calentador [solo para vehículos con motores diésel] | |
| - | 7.5A | Regulador de presión de combustible [solo para vehículos con motores de gasolina] / Bomba de refrigeración de aire de carga / Válvula de cierre de refrigerante [solo para vehículos con motor de gasolina de 1.8-2.0 l] [solo para vehículos con motor de gasolina de 1.8-2.0 l] | |
| - | 10A | [solo para vehículos con motores de gasolina]: Sonda Lambda 1 antes del neutralizador: Elemento calefactor de la sonda Lambda / Sonda Lambda 1 después del neutralizador: Elemento calefactor de la sonda Lambda 1 después del catalizador | |
| - | 15A | [solo para vehículos con motores diésel][solo para vehículos con motor de gasolina de 1.8-2.0 l]: Sonda Lambda 1 antes del neutralizador: Elemento calefactor de la sonda Lambda / Sonda Lambda 1 después del neutralizador: Elemento calefactor de la sonda Lambda 1 después del catalizador / Unidad de control del sensor de NOx: Sensor de NOx [solo para vehículos con motores diésel] | |
| - | 5A | [solo para vehículos con motores diésel]: Medidor de flujo de aire / Unidad de control de bujías de incandescencia / Resistencia calefactora para el sistema de ventilación del cárter del motor | |
| - | 10A | [solo para vehículos con motor de gasolina de 1.8-2.0 l]: Válvula 1 del ajustador de distribución de escape [solo para vehículos con motor de gasolina de 1.8-2.0 l] / Válvula 1 del control de distribución de admisión / Válvula solenoide 1 del adsorbedor / Bomba de circulación del calentador | |
| - | 20A | [solo para vehículos con motores de gasolina]: Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 15A | Unidad de control de la bomba de combustible: Bomba de elevación de combustible [solo para vehículos con motores de gasolina] | |
| - | 20A | Unidad de control de la bomba de combustible: Bomba de elevación de combustible [solo para vehículos con motores diésel] | |
| - | 40A | Elemento calefactor para calentador de aire adicional [solo para vehículos con motores diésel] | |
| - | 40A | Elemento calefactor para calentador de aire adicional [solo para vehículos con motores diésel] | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG: Caja de cambios DSG 0CW | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG: Caja de cambios DSG 0D9 | |
| - | 30A | Relé del parabrisas calefaccionado | |
| - | 15A | Relé de la bocina | |
| - | 20A | Relé de alimentación de la electrónica del motor [solo para vehículos con motor de gasolina de 1.8-2.0 l] | |
| - | 7.5A | Relé principal [solo para vehículos con motores de gasolina] / Relé de alimentación terminal 30 [solo para vehículos con motores diésel] / Unidad de control del motor / Unidad de control ABS / Relé del parabrisas calefaccionado | |
| - | 5A | Unidad de control para la monitorización de la batería / Interfaz de diagnóstico del bus de datos [solo para vehículos sin sistema start-stop] | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Sirena de alarma | |
| - | 30A | Relé 2 para el parabrisas calefaccionado | |
| - | 5A | Unidad de control del motor | |
| - | 30A | Motor de arranque | |
| - | 40A | Elemento calefactor para calentador de aire adicional [solo para vehículos con motores diésel] | |
| - | 15A | Bomba de vacío del sistema de frenos [Opcional] | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [solo para vehículos con calentador de aire adicional] | ||
| - | Relé principal [solo para vehículos con motores de gasolina] | ||
| - | Relé de alimentación terminal 30 [solo para vehículos con motor diésel] | ||
| - | Unidad de control de bujías de incandescencia [solo para vehículos con motor diésel] | ||
| - | Relé de calefacción de baja potencia [solo para vehículos con calentador de aire adicional] | ||
| - | Relé de alimentación de la electrónica del motor [solo para vehículos con motor de gasolina de 1.8-2.0 l] | ||
| - | Relé del parabrisas calefaccionado | ||
| - | Relé 2 para el parabrisas calefaccionado | ||
| - | Alimentación para fusibles: Fusible 4 a 14, 31, 38, 39, 41, 42, 53 en la caja de fusibles C / Relé de alimentación terminal 15 | ||
| - | Generador con regulador de voltaje | ||
| - | Batería | ||
| - | Unidad de control de la dirección asistida | ||
| - | Alimentación para fusibles: Fusible 15 a 20, 23 a 26, 28, 43 a 45 en la caja de fusibles C | ||
| - | Ventilador del radiador | ||
| - | Unidad de control del calentador de aire adicional [solo para vehículos con aire acondicionado/Climatronic][solo para vehículos con motores diésel] |
