Caja de fusibles en el motor SA
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 175A | Generador | |
| 1 | 225A | Generador | |
| 2 | 125A | Relé de descarga de contacto X / Conexión positiva 2 (30) en el mazo de cables principal / Conexión positiva 5 (30) en el mazo de cables principal / Conexión positiva 6 (30) en el mazo de cables principal / Conexión positiva 7 (30) en el mazo de cables principal / Conexión positiva 8 (30) en el mazo de cables principal / Conexión positiva 9 (30) en el mazo de cables principal / Fusible 9 en la caja de fusibles B / Fusible 14 en la caja de fusibles B | |
| 3 | 50A | Relé de aislamiento de batería / Relé de carga de la segunda batería / Conexión positiva 14 (30) en el mazo de cables principal / Conexión positiva 15 (30) en el mazo de cables principal | |
| 4 | 70A | Conexión positiva (30) en el mazo de cables del compartimento del motor | |
| 5 | 50A | Fusible 1 unidad de control ABS / Fusible 6 en la caja de fusibles D | |
| 6 | 60A | Unidad de control de bujías de incandescencia | |
| 6 | 50A | Relé de la bomba de aire secundaria | |
| 7 | 100A | Unidad de control del ventilador del radiador | |
| 8 | 40A | Conexión positiva 1 (30) en el mazo de cables del habitáculo / Conexión positiva 2 (30) en el mazo de cables del habitáculo / Fusible 9 en la caja de fusibles F / Fusible 14 en la caja de fusibles F / Fusible 22 en la caja de fusibles F / Fusible 23 en la caja de fusibles F / Fusible 24 en la caja de fusibles F / Fusible 31 en la caja de fusibles F | |
| 9 | 100A | Conexión positiva (30) en el mazo de cables principal / Conexión positiva 3 (30) en el mazo de cables principal |

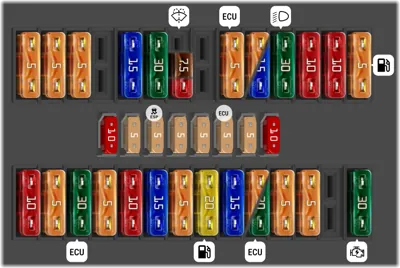

Caja de fusibles en el motor SD
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Unidad de control del ventilador del radiador | |
| 2 | 5A | Relé de la bomba de refrigerante adicional / Relé del acumulador de calor residual / Bomba de circulación | |
| 3 | 5A | Resistencia de calefacción para el sistema de ventilación del cárter del motor | |
| 5 | 15A | Selector / Unidad mecatrónica de la caja de cambios DSG / Solenoide de bloqueo de extracción de la llave de encendido | |
| 6 | 30A | Unidad de control ABS | |
| 7 | 7.5A | [desde junio de 2010]: Bomba del lavaparabrisas / Bomba del lavaparabrisas y de la luneta trasera | |
| 7 | 10A | [desde junio de 2010][clasificación de fusibles cambiada según el resumen de TPI]: Bomba del lavaparabrisas / Bomba del lavaparabrisas y de la luneta trasera | |
| 9 | 5A | Unidad de control del motor | |
| 10 | 5A | Relé de la bomba de aire secundario [solo para vehículos con motores AXA] / Válvula solenoide del depósito 1 [solo para vehículos con motores AXA] | |
| 10 | 15A | Válvula solenoide de control de presión de sobrealimentación [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] / Válvula de mariposa de gases de escape [solo para vehículos con motores CFCA] / Válvula de conmutación del enfriador de recirculación de gases de escape [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] | |
| 11 | 30A | Interruptor de luz de cruce y señal luminosa / Relé de faros de luz de carretera | |
| 12 | 10A | Regulador de presión de combustible [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] / Válvula de dosificación de combustible [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] | |
| 13 | 10A | Unidad de control de la lámpara de descarga de gas del faro izquierdo | |
| 14 | 5A | Relé de la bomba de combustible [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores AXA] [solo para vehículos con motores CFCA] / Relé de la bomba de combustible eléctrica 2 [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] | |
| 15 | 10A | Interruptor de luces de reversa | |
| 16 | 5A | Interruptor de luz de freno / Medidor de masa de aire [solo para vehículos con motores AXA] | |
| 17 | 5A | Botón de desactivación de ASR y ESP / Botón indicador de presión de neumáticos / Unidad de control ABS | |
| 18 | 5A | Unidad de control de la dirección asistida | |
| 19 | 5A | Interruptor del pedal de embrague / Transmisor de posición del pedal de embrague / Medidor de masa de aire [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] | |
| 20 | 5A | Unidad de control del motor | |
| 21 | 5A | Válvula de recirculación de gases de escape [solo para vehículos con motores AXA] | |
| 22 | 10A | Inyector cilindro 1 [solo para vehículos con motores AXA] / Inyector cilindro 2 [solo para vehículos con motores AXA] / Inyector cilindro 3 [solo para vehículos con motores AXA] / Inyector cilindro 4 [solo para vehículos con motores AXA] | |
| 23 | 10A | Unidad de control de la lámpara de descarga de gas del faro derecho | |
| 24 | 5A | Unidad mecatrónica de la caja de cambios DSG / Selector | |
| 25 | 30A | Unidad de control del motor [solo para vehículos con motores AXA] / Bobina de encendido [solo para vehículos con motores AXA] | |
| 26 | 5A | Faro delantero izquierdo | |
| 27 | 10A | Bomba de post-circulación de refrigerante [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] | |
| 28 | 15A | Señal de tono alto [solo para vehículos con equipamiento de taxi] | |
| 29 | 5A | Faro delantero derecho | |
| 30 | 20A | Relé de la bomba de combustible [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] / Bomba de elevación de combustible [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] Relé de la bomba de combustible eléctrica 2 [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] / Bomba de combustible adicional [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] / Bomba de elevación de combustible [solo para vehículos con motores AXA] | |
| 31 | 15A | Elemento de calefacción de la sonda Lambda / Elemento de calefacción de la sonda Lambda 1 después del convertidor catalítico [solo para vehículos con motores AXA] | |
| 32 | 5A | Relé de la bomba de combustible eléctrica 2 [solo para vehículos con motores AXA] | |
| 32 | 30A | Unidad de control del motor [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] | |
| 33 | 5A | Unidad de control de bujías de incandescencia [solo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB] [solo para vehículos con motores CFCA] / Relé de la bomba de refrigerante adicional | |
| 34 | 5A | Unidad de control de la red de a bordo / Voltaje de referencia | |
| 36 | 30A | Arrancador / Relé de enclavamiento del arrancador |

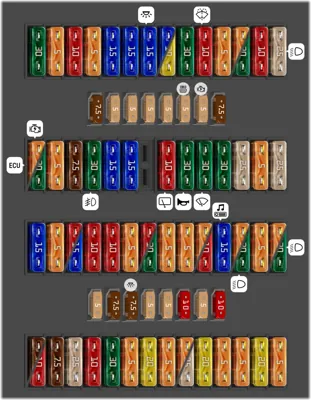

Caja de fusibles del habitáculo SB y SC
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Relé de alimentación de corriente terminal 15 | |
| - | 5A | Sensor de ángulo del volante | |
| - | 10A | Unidad de control de la red de a bordo / Alimentación interna | |
| - | 5A | Unidad de control 2 de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril | |
| - | 15A | Faro delantero izquierdo [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 15A | Faro delantero izquierdo [solo para vehículos con control automático de luces (interruptor de luces de 10 pines)] [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] / Faro delantero izquierdo [solo para vehículos con equipamiento de taxi] / Relé de alarma antirrobo para ráfagas de luces altas [solo para vehículos con equipamiento policial (UF5)] / Faro delantero izquierdo [solo para vehículos con equipamiento policial (UF5)] | |
| - | 15A | Unidad de control de la red de a bordo / Luces de posición delanteras [ver diagrama eléctrico de luces interiores] / Luces interiores delanteras y traseras [ver diagrama eléctrico de luces interiores] / Luz de la guantera [ver diagrama eléctrico de luces interiores] / Luces del compartimento de equipajes [ver diagrama eléctrico de luces interiores] / Espejos de cortesía iluminados [ver diagrama eléctrico de luces interiores] / Molduras decorativas de umbral de puerta con iluminación [ver diagrama eléctrico de luces interiores] / Espejo retrovisor interior con atenuación automática [ver diagrama eléctrico de luces interiores] | |
| - | 15A | Unidad de control de la tapa trasera | |
| - | 20A | Bocina de alarma / Unidad de control de la puerta corredera izquierda / Unidad de control de la tapa del maletero / Unidad de control de la puerta corredera derecha / Unidad de control de la red de a bordo / Cierre centralizado | |
| - | 30A | Unidad de control de la red de a bordo / Elemento calefaccionado de la luneta trasera | |
| - | 10A | Interruptor del limpiaparabrisas intermitente / Interruptor del limpiaparabrisas trasero / Control de intervalo del limpiaparabrisas / Interruptor de la bomba del lavaparabrisas y del lavafaros | |
| - | 5A | Luz de la matrícula [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 5A | Interruptor de luces [solo para vehículos con control automático de luces (10 pines)] | |
| - | 30A | Interruptor de luces [solo para vehículos sin control automático de luces (17 pines)] | |
| - | 10A | Unidad de control del airbag / Lámpara indicadora de airbag del acompañante desactivado | |
| - | 25A | Interruptor de luces de cruce y señales luminosas [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] | |
| - | 7.5A | Interruptor del soplador de aire fresco / Interruptor del soplador de aire fresco trasero / Relé de aislamiento del soplador de aire fresco | |
| - | 5A | Unidad de control de la red de a bordo / Botón de arranque/parada [solo para vehículos con sistema start-stop] / Estabilizador de voltaje [solo para vehículos con sistema start-stop] / Interfaz de diagnóstico del bus de datos [solo para vehículos con sistema start-stop] | |
| - | 5A | Interruptor de remolque para luz antiniebla trasera [solo para vehículos sin control automático de luces (17 pines)] / Unidad de control en el inserto del tablero de instrumentos [solo para vehículos sin control automático de luces (17 pines)] / Luz trasera izquierda [solo para vehículos sin control automático de luces (17 pines)] o / Luz trasera derecha [solo para vehículos sin control automático de luces (17 pines)] | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 5A | Panel de control y visualización del equipamiento Camper / Unidad de control de la red de a bordo / Conector de 10 pines -T10bh/6- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj/6- [solo para vehículos con equipamiento policial (UF4)] [solo para vehículos con equipamiento policial (UF7)] [solo para vehículos con equipamiento policial (UF5)] | |
| - | 5A | Conector de diagnóstico | |
| - | 5A | Relé de arranque / Unidad de control del motor / Conector de 10 pines -T10bj- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj- [solo para vehículos con interfaz eléctrica para uso externo] | |
| - | 7.5A | Interruptor de luces [solo para vehículos con control automático de luces (10 pines)] / Unidad de control en el inserto del tablero de instrumentos / Unidad de control de reconocimiento de remolque / Toma de diagnóstico | |
| - | 5A | Relé de bloqueo de arranque [solo para vehículos con interfaz eléctrica para uso externo] / Unidad de control de la red de a bordo [solo para vehículos con interfaz eléctrica para uso externo] / Unidad de control del motor [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj- [solo para vehículos con interfaz eléctrica para uso externo] | |
| - | 30A | Arrancador / Relé de bloqueo de arranque / Unidad de control del motor / Relé de arranque 1 / Relé de arranque 2 | |
| - | 5A | Sensor de ángulo del volante | |
| - | 7.5A | Interruptor del soplador de aire fresco / Unidad de control del soplador de aire fresco / Unidad de control Climatronic / Unidad de control de aire acondicionado | |
| - | 30A | Interruptor de luces [solo para vehículos sin control automático de luces (17 pines)] / Interruptor de luz antiniebla trasera [solo para vehículos sin control automático de luces (17 pines)] / Interruptor de luces antiniebla [solo para vehículos sin control automático de luces (17 pines)] | |
| - | 15A | Faro delantero derecho [solo para vehículos sin control automático de luces (17 pines)] / | |
| - | 15A | Faro delantero derecho [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] / Faro delantero derecho [solo para vehículos con equipamiento de taxi] / Relé de alarma antirrobo para ráfagas de luces altas [solo para vehículos con equipamiento policial (UF5)] / Faro delantero derecho [solo para vehículos con equipamiento policial (UF5)] | |
| - | 10A | Resistencia de calefacción para la boquilla del lavaparabrisas izquierda / Resistencia de calefacción para la boquilla del lavaparabrisas derecha / Motor del limpiaparabrisas trasero / Motor del limpiaparabrisas trasero en la puerta batiente derecha / Motor del limpiaparabrisas trasero en la puerta batiente izquierda | |
| - | 30A | Unidad de control de la red de a bordo / Señal de tono agudo / Señal de tono grave / Relé de bocina / Conector de 10 pines -T10bj/10- | |
| - | 30A | Unidad de control de la red de a bordo / Motor del limpiaparabrisas | |
| - | 30A | Unidad principal / Unidad de control con pantalla para radio con navegación | |
| - | 25A | Fusible 14 en caja de fusibles D / Fusible 17 en caja de fusibles D / Fusible 20 en caja de fusibles D / Fusible 24 en caja de fusibles D | |
| - | 5A | B270 Conexión en el mazo de cables del techo / B340 Conexión 1 en el mazo de cables principal / B341 Conexión 2 en el mazo de cables principal / B342 Conexión 3 en el mazo de cables principal / R51 Conexión en el mazo de cables de la puerta del conductor | |
| - | 25A | Unidad de control de la red de a bordo / Indicador de dirección / Luz de freno | |
| - | 15A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Relé 1 de alarma antirrobo [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] / Señal de tono agudo [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] / Señal de tono agudo [solo para vehículos con equipamiento de taxi] / Relé de sirena de alarma [solo para vehículos con equipamiento de taxi] / Señal de tono agudo [solo para vehículos con equipamiento de taxi] | |
| - | 5A | Módulo transmisor/receptor 1 para vigilancia del interior / Módulo transmisor/receptor 2 para vigilancia del interior | |
| - | 10A | Interruptor de luz de la Cruz Roja / Lámpara indicadora de luz de la Cruz Roja | |
| - | 15A | Taxímetro [solo para vehículos con equipamiento de taxi] / Unidad de control remoto para alarma antirrobo de taxi [solo para vehículos con equipamiento de taxi] | |
| - | 10A | Interruptor de bloqueo del diferencial del eje trasero / Interruptor de vacío para el bloqueo del diferencial del eje trasero / Unidad de control del bloqueo del diferencial / Unidad de control de tracción total | |
| - | 10A | Conector de 6 pines [solo para vehículos con interfaz eléctrica para uso externo] [solo para vehículos con equipamiento policial (UF7)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF4)] [solo para vehículos con equipamiento policial (UF5)] / Conector de 10 pines | |
| - | 5A | Sensor de nivel y temperatura de aceite | |
| - | 10A | Interruptor de baliza intermitente | |
| - | 30A | Unidad de control de alarma antirrobo [solo para vehículos con equipamiento de taxi] | |
| - | 5A | Unidad de control del sistema de asistencia de estacionamiento | |
| - | 5A | Interruptor de control de crucero | |
| - | 5A | Unidad de control de regulación del alcance de los faros | |
| - | 10A | Regulador de iluminación de instrumentos e interruptores / Unidad de control de regulación del alcance de los faros / Motor actuador de regulación del alcance del faro izquierdo / Motor actuador de regulación del alcance del faro derecho | |
| - | 15A | Taxímetro [solo para vehículos con equipamiento de taxi] / Unidad de control 2 de alarma antirrobo de taxi [solo para vehículos con equipamiento de taxi] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] / Unidad de control remoto de alarma antirrobo de taxi [solo para vehículos con equipamiento de taxi] / Radio [solo para vehículos con equipamiento de taxi] | |
| - | 5A | Faro delantero izquierdo [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 30A | Unidad de control de la red de a bordo [solo para vehículos con control automático de luces (10 pines)] / Luz de cruce [solo para vehículos con control automático de luces (10 pines)] / Luz de carretera [solo para vehículos con control automático de luces (10 pines)] / luces de reversa [solo para vehículos con control automático de luces (10 pines)] | |
| - | 5A | Accionamiento del relé aislador del bus CAN | |
| - | 5A | Faro delantero derecho [solo para vehículos sin control automático de luces (17 pines)] | |
| - | 30A | Unidad de control de la red de a bordo [solo para vehículos con control automático de luces (10 pines)] / Luz de cruce [solo para vehículos con control automático de luces (10 pines)] / Luz de carretera [solo para vehículos con control automático de luces (10 pines)] / Luces de conducción diurna [solo para vehículos con control automático de luces (10 pines)] | |
| - | 5A | Unidad de control para la electrónica de funcionamiento del teléfono móvil / Unidad de control para el amplificador de voz [desde junio de 2010] | |
| - | 7.5A | Unidad de control del sistema multimedia / Sintonizador de TV | |
| - | 7.5A | Unidad de control de la red de a bordo / Luces de posición delanteras [ver diagrama eléctrico de luces interiores] / Luces interiores delanteras y traseras [ver diagrama eléctrico de luces interiores] / Luz de la guantera [ver diagrama eléctrico de luces interiores] / Luces del compartimento de equipajes [ver diagrama eléctrico de luces interiores] / Espejos de cortesía iluminados [ver diagrama eléctrico de luces interiores] / Molduras decorativas de umbral de puerta con iluminación [ver diagrama eléctrico de luces interiores] / Espejo retrovisor interior con atenuación automática [ver diagrama eléctrico de luces interiores] | |
| - | 5A | Interruptor del ventilador de aire fresco trasero / Panel de control y visualización del Climatronic trasero / Unidad de control del soplador de aire fresco trasero | |
| - | 5A | Espejo retrovisor interior con atenuación automática | |
| - | 10A | Unidad de control de la red de a bordo / Elemento calefaccionado para el espejo exterior del lado del conductor / Elemento calefaccionado para el espejo exterior del lado del acompañante | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Transmisor de alta presión / Sensor de calidad del aire / Relé del sistema de aire acondicionado / Relé de la válvula de corte de refrigerante | |
| - | 7.5A | Panel de control y visualización del equipamiento Camper / Módulo de visualización del techo / Relé del acumulador de calor residual / Receptor de radio para calefacción independiente / Receptor de radio para calefacción de líquido adicional | |
| - | 7.5A | luces interiores y del compartimento de equipajes [ver diagrama eléctrico de luces interiores] | |
| - | 25A | Unidad de control para asientos delanteros calefaccionados | |
| - | 10A | Tacógrafo [solo para vehículos sin sistema start-stop] | |
| - | 30A | Relé 2 de alimentación de corriente terminal 15 | |
| - | 5A | Interruptor de ajuste de espejos exteriores / Interruptor de espejos exteriores | |
| - | 20A | Unidad de control del calentador de líquido adicional | |
| - | 5A | Panel de control y visualización del equipamiento Camper / Relé del calentador de líquido adicional | |
| - | 5A | Cargador de a bordo / Unidad de control de acceso a Internet [solo para vehículos con unidad de control de acceso a Internet] | |
| - | 25A | Unidad de control del techo corredizo | |
| - | 20A | Relé del sistema de limpieza de faros | |
| - | 5A | Tacógrafo | |
| - | 5A | Cable espiral / Unidad de control del volante multifunción | |
| - | 20A | Unidad de control de la red de a bordo / Bombilla de luz antiniebla izquierda / Bombilla de luz antiniebla derecha | |
| - | 5A | Panel de control y visualización del equipamiento Camper / Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 10 pines -T10bj/10- [solo para vehículos con equipamiento policial (UF7)] [solo para vehículos con equipamiento policial (UF5)] / Unidad de control de acceso a Internet [solo para vehículos con unidad de control de acceso a Internet] |
Panel de fusibles SF debajo del asiento izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de aislamiento de la batería [solo para coches con una segunda batería] | ||
| 1 | 5A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 2 | 3A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF4)] | |
| 3 | 15A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF4)] / Registrador de datos de emergencia [solo para vehículos con equipamiento policial (UF4)] / Conector de 10 pines -T10bj/5- [solo para vehículos con equipamiento policial (UF5)] / Registrador de datos de emergencia [solo para vehículos con equipamiento policial (UF5)] / - / Conector de 10 pines -T10bj/5- [solo para vehículos con equipamiento policial (UF7)] [desde noviembre de 2010] / Registrador de datos de emergencia [solo para vehículos con equipamiento policial (UF7)] [desde noviembre de 2010] | |
| 4 | 15A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF7)] [desde noviembre de 2010] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 5 | 5A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] | |
| 6 | 25A | Conector de 6 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF7)] [desde noviembre de 2010] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 7 | 15A | Toma de 12V | |
| 7 | 30A | Inversor con toma de corriente, 12V/230V [solo para vehículos con equipamiento Camper, excepto Camper Beach] o / inversor con toma de corriente, 12V/115V [solo para vehículos con equipamiento Camper, excepto Camper Beach] | |
| 8 | 20A | Unidad de control del calentador de líquido adicional | |
| 8 | 25A | Unidad de control del calentador de aire adicional | |
| 9 | 25A | Interruptor del soplador de aire fresco trasero / Relé de aislamiento del soplador de aire fresco | |
| 9 | 30A | Interruptor del soplador de aire fresco trasero / Relé de aislamiento del soplador de aire fresco / Soplador de aire fresco trasero | |
| 10 | 15A | [hasta mayo de 2010]: Interruptor del soplador de aire fresco / Relé del calentador auxiliar / Unidad de control del sistema de aire acondicionado / Balasto del soplador de aire fresco con fusible de protección contra sobrecalentamiento | |
| 10 | 30A | [desde junio de 2010]: Interruptor del soplador de aire fresco / Relé del calentador auxiliar / Unidad de control del sistema de aire acondicionado / Balasto del soplador de aire fresco con fusible de protección contra sobrecalentamiento | |
| 11 | 15A | Encendedor de cigarrillos | |
| 12 | 5A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF7)] [desde noviembre de 2010] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 16 | 30A | Cargador de a bordo [solo para vehículos con equipamiento Camper, excepto Camper Beach] | |
| 17 | 30A | Unidad de control hidráulica del techo [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 18 | 10A | Lámpara de lectura de mapas [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] / Lámpara de lectura, trasera derecha [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] / Luces interiores, derecha [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] / Lámpara del compartimento de equipaje, izquierda [solo para vehículos con equipamiento Camper, excepto Camper Beach] , 8 ) / Lámpara de cocina 1 [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"]. Lámpara de cocina 2 [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] Lámpara de cocina 3 [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] / / | |
| 19 | 10A | Congelador [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 20 | 5A | Interruptor de la bomba de agua [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] / Bomba de agua [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 21 | 5A | Panel de control y visualización del equipamiento Camper [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 22 | 15A | Toma de corriente 2 12 V [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 23 | 15A | Toma de corriente 3 12 V [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 24 | 10A | Relé de conmutación 1 para ventilador de techo / Relé de conmutación 2 para ventilador de techo / Interruptor para ventilador de techo para aire fresco en el compartimento de carga / Interruptor para ventilador de techo para aire de escape en el compartimento de carga | |
| 24 | 15A | Toma de corriente 4 12 V | |
| 25 | 15A | Unidad de control de reconocimiento de remolque [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 26 | 20A | Unidad de control de reconocimiento de remolque | |
| 27 | 20A | Unidad de control de reconocimiento de remolque | |
| 28 | 7.5A | Unidad de control de la cámara de visión trasera | |
| 30 | 5A | Unidad de control del amplificador de voz [hasta mayo de 2010] | |
| 33 | 15A | Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| 34 | 40A | Unidad de control de la puerta corredera derecha [¡La ubicación del fusible depende de la opción de configuración!] | |
| 35 | 80A | Relé de aislamiento de la batería [¡La ubicación del fusible depende de la opción de configuración!] / Relé de carga de la segunda batería [¡La ubicación del fusible depende de la opción de configuración!] | |
| 36 | 40A | Unidad de control de la puerta corredera izquierda [¡La ubicación del fusible depende de la opción de configuración!] | |
| 37 | 40A | Ventilador de suministro [solo para coches con una segunda batería] [¡La ubicación del fusible depende de la opción de configuración!] | |
| 38 | 40A | Conector de 6 pines [solo para vehículos con interfaz eléctrica para uso externo] [solo para vehículos con equipamiento policial (UF4)] [¡La ubicación del fusible depende de la opción de configuración!] |
