Panel de fusibles del motor SA
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 175A | Generador | |
| 1 | 225A | Generador | |
| 2 | 125A | Relé de alivio de contacto X, B298 Conexión positiva 2 (30) en el mazo de cables principal, B301 Conexión positiva 5 (30) en el mazo de cables principal, B302 Conexión positiva 6 (30) en el mazo de cables principal, B303 Conexión positiva 7 (30) en el mazo de cables principal cables, B304 Conexión positiva 8 (30) en el mazo de cables principal, B305 Conexión positiva 9 (30) en el mazo de cables principal, Fusible 9 en bloque de fusibles B, Fusible 14 en bloque de fusibles B | |
| 3 | 50A | Relé de aislamiento de batería, Segundo relé de carga de batería, B310 Conexión positiva 14 (30) en el mazo de cables principal, B311 Conexión positiva 15 (30) en el mazo de cables principal | |
| 3 | 100A | Relé de aislamiento de batería, Segundo relé de carga de batería, B310 Conexión positiva 14 (30) en el mazo de cables principal, B311 Conexión positiva 15 (30) en el mazo de cables principal | |
| 4 | 70A | D50 Conexión positiva (30) en el mazo de cables del compartimiento del motor | |
| 5 | 50A | Fusible 1 de la unidad de control ABS, Fusible 6 en la caja de fusibles D | |
| 6 | 60A | Unidad de control de bujías de precalentamiento, Relé de bomba de aire secundario | |
| 6 | 50A | Unidad de control de bujías de precalentamiento, Relé de bomba de aire secundario | |
| 7 | 100A | Unidad de control del ventilador del radiador | |
| 8 | 40A | B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, Fusible 9 en caja de fusibles F, Fusible 14 en caja de fusibles F, Fusible 22 en caja de fusibles F, Fusible 23 en caja de fusibles F, Fusible 24 en caja de fusibles F, Fusible 31 en caja de fusibles F | |
| 8 | 50A | B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, Fusible 9 en caja de fusibles F, Fusible 14 en caja de fusibles F, Fusible 22 en caja de fusibles F, Fusible 23 en caja de fusibles F, Fusible 24 en caja de fusibles F, Fusible 31 en caja de fusibles F | |
| 8 | 100A | B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, Fusible 9 en caja de fusibles F, Fusible 14 en caja de fusibles F, Fusible 22 en caja de fusibles F, Fusible 23 en caja de fusibles F, Fusible 24 en caja de fusibles F, Fusible 31 en caja de fusibles F | |
| 9 | 100A | B272 Conexión positiva (30) en el mazo de cables principal, B299 Conexión positiva 3 (30) en el mazo de cables principal |

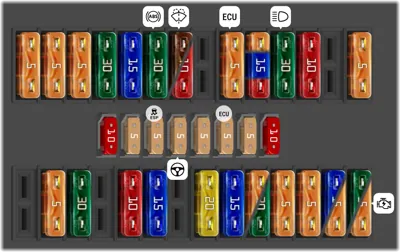

Panel de fusibles del motor SD
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Unidad de control del ventilador del radiador | |
| 2 | 5A | Relé de bomba de refrigerante adicional, Relé del acumulador de calor residual, Bomba de circulación | |
| 3 | 5A | Resistencia calefactora para sistema de ventilación del cárter | |
| 4 | 30A | [Sólo para vehículos con sistema start-stop]: Estabilizador de tensión, Unidad de control con display para sistema de audio con navegación, Unidad principal, Fusible 18 en la caja de fusibles B, Fusible 15 en la caja de fusibles C, Fusible 16 en la caja de fusibles C | |
| 5 | 15A | Palanca selectora, Unidad mecatrónica para caja de cambios DSG, Solenoide de bloqueo de extracción de la llave de encendido | |
| 6 | 30A | Unidad de control ABS | |
| 7 | 7.5A | Bomba del lavaparabrisas, Bomba del lavaparabrisas y luneta trasera | |
| 7 | 10A | [La clasificación del fusible cambió según el informe de TPI]: Bomba del lavaparabrisas, Bomba del lavaparabrisas y luneta trasera | |
| 9 | 5A | Unidad de control del motor | |
| 10 | 5A | [Sólo para vehículos con motor AXA]: Relé de la bomba de aire secundario, Electroválvula del recipiente 1 | |
| 10 | 15A | Electroválvula de control de la presión de sobrealimentación [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA], Válvula de mariposa de escape [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB], Válvula de conmutación del radiador de recirculación de gases de escape [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA] | |
| 10 | 10A | [Sólo para vehículos con motor CJKA, CJKB]: Válvula solenoide de control de presión de sobrealimentación, Válvula solenoide del recipiente 1, Válvula de control del árbol de levas de admisión 1, Válvula de derivación del turbocompresor, Válvula de mariposa de admisión | |
| 11 | 30A | Relé de luces de carretera, Conmutador de luz de cruce y señal luminosa | |
| 12 | 10A | [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA]: Regulador de presión de combustible, Válvula dosificadora de combustible | |
| 14 | 5A | Relé de la bomba de combustible [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, AXA y CFCA], Relé de la bomba de combustible eléctrica 2 [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA] | |
| 15 | 10A | Conmutador de luz de marcha atrás | |
| 16 | 5A | Conmutador de luz de freno, Medidor de masa de aire [Sólo para vehículos con motor AXA] | |
| 17 | 5A | Pulsador de desactivación ASR y ESP, Pulsador indicador de presión de neumáticos, Centralita ABS | |
| 18 | 5A | Unidad de control de dirección asistida | |
| 19 | 5A | Conmutador del pedal del embrague, Sensor de posición del pedal del embrague, Medidor de masa de aire [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA] | |
| 20 | 5A | Unidad de control del motor, Medidor de masa de aire [Sólo para vehículos con motor CJKA, CJKB] | |
| 21 | 5A | Válvula de recirculación de gases de escape [Sólo para vehículos con motor AXA] | |
| 22 | 10A | [Sólo para vehículos con motor AXA]: Inyector de cilindro 1, 2, 3 y 4 | |
| 24 | 5A | Unidad mecatrónica para caja de cambios DSG, Palanca selectora | |
| 25 | 30A | [Sólo para vehículos con motor AXA]: Unidad de control del motor, Bobina de encendido; [Sólo para vehículos con motor CJKA, CJKB]: Actuador de control de elevación de válvula 1, Actuador de control de elevación de válvula 8 | |
| 27 | 10A | Bomba de purga de refrigerante tras parar el motor [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA] | |
| 28 | 15A | Señal de tono alto [Sólo para vehículos con equipo de taxi] | |
| 30 | 20A | [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA]: Relé de la bomba de combustible, Bomba de cebado de combustible, Relé de bomba eléctrica de combustible 2, Bomba de combustible adicional; [Sólo para vehículos con motor AXA]: Bomba de cebado de combustible; [Sólo para vehículos con motor CJKA, CJKB]: Unidad de control de la bomba de combustible, Bomba de cebado de combustible | |
| 31 | 15A | Elemento calefactor de sonda lambda, Elemento calefactor de sonda lambda 1 después del catalizador [Sólo para vehículos con motor AXA, CJKA y CJKB] | |
| 32 | 5A | Relé bomba eléctrica de gasolina 2 [Sólo para vehículos con motor AXA] | |
| 32 | 30A | [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA]: Unidad de control del motor; [Sólo para vehículos con motor CJKA, CJKB]: Unidad de control del motor, Bobina de encendido 1, 2, 3 y 4 con etapa final | |
| 33 | 5A | Unidad de control de bujías de precalentamiento [Sólo para vehículos con motores CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB y CFCA], Relé de bomba de refrigerante adicional; Sólo para vehículos con motor CJKA, CJKB: Relé de corte de la válvula de cierre de combustible, Relé de bomba de refrigerante, Bomba de purga de refrigerante tras parar el motor | |
| 34 | 5A | Unidad de control para red de a bordo, Voltaje de referencia | |
| 35 | 15A | {Sólo para vehículos con motor CJKA, CJKB]: Relé de corte de la válvula de corte de combustible, Regulador de presión de combustible | |
| 35 | 5A | Unidad de control para vigilancia de batería [Sólo para vehículos con sistema start-stop] | |
| 36 | 30A | Relé de bloqueo del motor de arranque [Sólo para vehículos sin sistema start-stop] [Sólo para vehículos con interfaz eléctrica para uso externo] [Sólo para vehículos con caja de cambios DSG], Motor de arranque | |
| 36 | 5A | Interfaz de diagnóstico del bus de datos [Sólo para vehículos con sistema start-stop] |

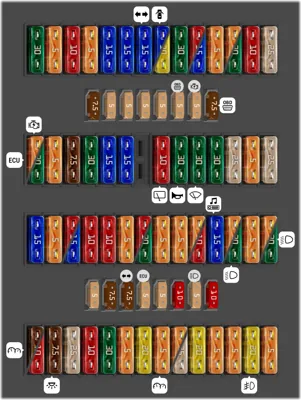

Panel de fusibles interior SB y SC
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Terminal 15 relé de alimentación | |
| - | 5A | Sensor del ángulo de dirección | |
| - | 10A | Unidad de control para red de a bordo, poder interno | |
| - | 5A | Unidad de control de asistencia al cambio de carril 2, Unidad de control de asistencia al cambio de carril | |
| - | 15A | Faro delantero izquierdo [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 15A | Faro delantero izquierdo [Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)] [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 15A | Ver el esquema eléctrico de la lámpara interior: Unidad de control para red de a bordo, Luces laterales delantera, Iluminación interior delantera y trasera, Luz de guantera, Iluminación del maletero, Espejos de cortesía iluminados, Molduras de acceso iluminadas, Espejo retrovisor interior con atenuación automática | |
| - | 15A | Unidad de control del portón trasero | |
| - | 20A | Bocina de alarma, Unidad de control para puerta corredera izquierda, Unidad de control para portón trasero, Unidad de control para puerta corredera derecha, Unidad de control para red de a bordo, cierre centralizado | |
| - | 30A | Unidad de control para red de a bordo, Elemento calefactor de la luneta trasera | |
| - | 10A | Hasta mayo de 2012: Conmutador del limpiaparabrisas, Conmutador del limpiaparabrisas trasero, Regulador de intervalos del limpiaparabrisas, Conmutador de la bomba del lavaparabrisas y del lavafaros | |
| - | 15A | Desde mayo de 2012: Conmutador del limpiaparabrisas, Conmutador del limpiaparabrisas trasero, Regulador de intervalos del limpiaparabrisas, Conmutador de la bomba del lavaparabrisas y del lavafaros | |
| - | 5A | Luz de matrícula [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 5A | Conmutador de luces [Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)] | |
| - | 30A | Conmutador de luces [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 10A | Unidad de control de airbag, Testigo apagado, Airbag del acompañante | |
| - | 25A | Conmutador de luz de cruce y señal luminosa [Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)] [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 7.5A | Conmutador del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero, Relé de aislamiento del ventilador de aire fresco | |
| - | 5A | Unidad de control para red de a bordo; Sólo para vehículos con sistema start-stop: Tecla de arranque/parada, Estabilizador de tensión, Interfaz de diagnóstico del bus de datos | |
| - | 5A | Final de carrera para apagar la luz antiniebla trasera cuando hay un remolque conectado [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)], Unidad de control del cuadro de instrumentos [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)], Luz trasera izquierda [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)], Luz trasera derecha [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 5A | Unidad de control del cuadro de instrumentos | |
| - | 5A | Panel de control y visualización del equipamiento de autocaravana, Unidad de control red de a bordo, Conector de 10 pines [Sólo para vehículos con interfaz eléctrica para uso externo], Conector de 10 pines [Sólo para vehículos con equipamiento policial (UF4 o UF7)] [Sólo para vehículos con equipamiento policial (UF5)] | |
| - | 5A | Conector de diagnóstico, Unidad de control de bloqueo del diferencial | |
| - | 5A | Relé de arranque, Unidad de control del motor, Conector de 10 pines [Sólo para vehículos con interfaz eléctrica para uso externo] | |
| - | 7.5A | Conmutador de luces [Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)], Unidad de control del cuadro de instrumentos, Unidad de control de reconocimiento de remolque, Conector de diagnóstico, Conmutador de luces de cruce y luces | |
| - | 5A | Sólo para vehículos con interfaz eléctrica para uso externo: Relé de bloqueo del motor de arranque, Unidad de control de la red de a bordo, Unidad de control del motor, Conector de 10 pines, Conector de 10 pasadores | |
| - | 30A | Motor de arranque, Relé de bloqueo del motor de arranque, Unidad de control del motor, Relé de arranque 1, Relé de arranque 2 | |
| - | 5A | Sensor del ángulo de dirección | |
| - | 7.5A | Interruptor de soplador de aire exterior, Unidad de control de soplador de aire fresco, Unidad de control de climatronic , Unidad de control de aire acondicionado | |
| - | 30A | Conmutador de luces [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)], Conmutador de luces antiniebla traseras [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)], Conmutador de luces antiniebla y antiniebla [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 15A | Faro delantero derecho [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 15A | Faro delantero derecho [Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)] [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 10A | Resistencia de calentamiento para boquilla de lavado izquierda, Resistencia de calentamiento para boquilla de lavado derecha, Motor del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero en la puerta derecha, Motor del limpiaparabrisas trasero en la puerta izquierda | |
| - | 30A | Unidad de control para red de a bordo, Señal de tono alto, Señal de tono bajo, Relé de bocina, Conector de 10 polos | |
| - | 30A | Unidad de control para red de a bordo, Motor del limpiaparabrisas | |
| - | 30A | Unidad principal, Unidad de control con pantalla para sistema de audio con navegación | |
| - | 25A | Fusible 14 en caja de fusibles D, Fusible 17 en caja de fusibles D, Fusible 20 en caja de fusibles D, Fusible 24 en caja de fusibles D | |
| - | 5A | B270 Conexión (58s) en el mazo de cables del techo, B340 Conexión 1 (58d) en el mazo de cables principal, B341 Conexión 2 (58d) en el mazo de cables principal, B342 Conexión 3 (58d) en el mazo de cables principal, R51 Conexión (58b) en el mazo de cables de la puerta del conductor | |
| - | 25A | Unidad de control para red de a bordo, Señal de giro (clave 49), Semáforo (terminal 54) | |
| - | 15A | Conector de 10 polos [Sólo para vehículos con interfaz eléctrica para uso externo], Relé de alarma antirrobo 1 (Sólo para vehículos con equipo de taxi) (desde Junio de 2012) (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Señal de tono alto (Sólo para vehículos con equipo de taxi) (desde Junio de 2012) (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Relé de alarma antirrobo 1 (Sólo para vehículos con equipo de taxi) (desde Junio de 2012) (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Señal de tono alto (Sólo para vehículos con equipo de taxi) (desde Junio de 2012) (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) | |
| - | 5A | Módulo transceptor de vigilancia interior 1, Módulo transceptor de vigilancia interior 2 | |
| - | 10A | Interruptor de luz de la Cruz Roja, Testigo de luz de la Cruz Roja | |
| - | 15A | [Sólo para vehículos con equipo de taxi]: Taxímetro, Mando a distancia de alarma antirrobo de taxi | |
| - | 10A | Conmutador de bloqueo del diferencial del eje trasero, Vacuostato para el bloqueo del diferencial del eje trasero, Unidad de control del bloqueo del diferencial, Unidad de control de tracción total | |
| - | 10A | Conector de 6 pines [Sólo para vehículos con interfaz eléctrica para uso externo] [Sólo para vehículos con equipamiento policial (UF7)], Conector de 6 pines [Sólo para vehículos con equipamiento policial (UF4 o UF5)] | |
| - | 5A | Sensor de nivel y temperatura de aceite | |
| - | 10A | Interruptor de luz giratorio | |
| - | 30A | Centralita alarma antirrobo [Sólo para vehículos con equipo de taxi] | |
| - | 5A | Unidad de control de asistencia al aparcamiento | |
| - | 5A | Interruptor regulador de velocidad | |
| - | 5A | Unidad de control del alcance de las luces | |
| - | 10A | Control de iluminación de instrumentos e interruptores, Unidad de control para el control del alcance de las luces, Motor de control del alcance de las luces izquierda, Motor de control del alcance de las luces derecha | |
| - | 15A | [Sólo para vehículos con equipo de taxi]: Taxímetro, Centralita de control de alarma antirrobo de taxi 2, Relé de alarma antirrobo 1, Antirrobo de taxi Mando a distancia de alarma antirrobo, Radio | |
| - | 5A | Faro delantero izquierdo [Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 30A | [Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)]: Unidad de control para red de a bordo, Luz baja, Luz alta, Luz de marcha atrás | |
| - | 5A | Relé de aislamiento del bus CAN | |
| - | 5A | Faro delantero derecho (Sólo para vehículos sin control automático de luces [interruptor de luces de 17 pines)] | |
| - | 30A | [Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)]: Unidad de control para red de a bordo, Luz baja, Luz alta, Luces de circulación diurna | |
| - | 5A | Unidad de control para electrónica de control de teléfonos móviles, Unidad de control para amplificador de voz | |
| - | 7.5A | Unidad de control para sistema multimedia, Sintonizador de TV | |
| - | 7.5A | [Ver el esquema eléctrico de la lámpara interior]: Unidad de control para red de a bordo, Luces laterales delanteras, Iluminación interior delantera y trasera, Luz de guantera, Iluminación del maletero, Espejos de cortesía iluminados, Molduras de acceso iluminadas, Espejo retrovisor interior con atenuación automática | |
| - | 5A | Conmutador del ventilador de aire fresco trasero, Unidad de control y visualización del Climatronic trasero, Unidad de control de ventilación de aire exterior trasera | |
| - | 5A | Espejo retrovisor interior con atenuación automática | |
| - | 10A | Unidad de control para red de a bordo, Elemento calefactor para retrovisor exterior del lado del conductor, Elemento calefactor para retrovisor exterior lado acompañante | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Sensor de alta presión, Sensor de contaminación del aire, Relé del sistema de aire acondicionado, Relé de la válvula de cierre del refrigerante | |
| - | 7.5A | Panel de mando y visualización para autocaravana, Módulo indicador de techo, Relé de acumulador de calor residual, Receptor de señales de radio para calefacción adicional, Receptor de señales de radio para calentador de agua adicional | |
| - | 10A | Panel de mando y visualización para autocaravana, Módulo indicador de techo, Relé de acumulador de calor residual, Receptor de señales de radio para calefacción adicional, Receptor de señales de radio para calentador de agua adicional | |
| - | 7.5A | Luces interiores y del maletero [Ver el esquema eléctrico de la lámpara interior] | |
| - | 25A | Unidad de control para asientos delanteros calefactables | |
| - | 10A | Tacógrafo [Sólo para vehículos sin sistema start-stop] | |
| - | 30A | Relé 2 para terminal de alimentación 15 | |
| - | 5A | Mando de regulación de los retrovisores exteriores, Conmutador de los retrovisores exteriores | |
| - | 20A | Unidad de control adicional para calentador de agua | |
| - | 5A | Panel de control y visualización de equipamiento de autocaravana, Relé calentador de agua adicional | |
| - | 5A | Cargador de a bordo, Unidad de control de acceso a Internet [Sólo para vehículos con unidad de control de acceso a internet] | |
| - | 25A | Unidad de control para techo corredizo | |
| - | 20A | Relé limpiafaros | |
| - | 5A | Tacógrafo | |
| - | 5A | Cable en espiral, Unidad de control multifunción en el volante | |
| - | 20A | Unidad de control para red de a bordo, Lámpara de luz antiniebla izquierda, Lámpara de luz antiniebla derecha | |
| - | 5A | Panel de control y visualización del equipamiento de autocaravana, Conector de 10 pines -T10bh/9- [Sólo para vehículos con interfaz eléctrica para uso externo], Conector de 10 pines -T10bj/10- [Sólo para vehículos con equipamiento policial (UF4)], Conector de 10 pines -T10bj/10- [Sólo para vehículos con equipamiento policial (UF7 o UF5)], Unidad de control de acceso a Internet [Sólo para vehículos con unidad de control de acceso a internet] |
Panel de fusibles SF debajo del asiento izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 2 | 3A | Conector de 10 pines -T10bh/7- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj/9- [solo para vehículos con equipamiento policial (UF4)] | |
| 3 | 15A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF4)] [hasta mayo de 2012] / Grabadora de datos de emergencia [solo para vehículos con equipamiento policial (UF4)] [hasta mayo de 2012] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF5)] / Grabadora de datos de emergencia [solo para vehículos con equipamiento policial (UF5)] / Conector de 10 pines [solo Para vehículos con equipamiento policial (UF7) / Registrador de datos de emergencia [solo para vehículos con equipamiento policial (UF7)] | |
| 4 | 15A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF7)] / Conector de 10 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 5 | 5A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] | |
| 6 | 25A | Conector de 6 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF7)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 7 | 15A | Toma de corriente 12 V | |
| 7 | 30A | Inversor con toma de corriente, 12 V/230 V [solo para vehículos con equipamiento Camper, excepto Camper Beach] o / Inversor con toma de corriente, 12 V/115 V [solo para vehículos con equipamiento Camper, excepto Camper Beach] | |
| 8 | 20A | Unidad de control de la calefacción de líquido adicional | |
| 8 | 25A | Unidad de control de la calefacción de aire adicional | |
| 9 | 25A | Interruptor del ventilador de aire fresco trasero / Relé de aislamiento del ventilador de aire fresco | |
| 9 | 30A | Interruptor del ventilador de aire fresco trasero / Relé de aislamiento del ventilador de aire fresco / Ventilador de aire fresco trasero | |
| 10 | 30A | Interruptor del ventilador de aire fresco / Relé de la calefacción auxiliar / Unidad de control del sistema de aire acondicionado / Balasto del ventilador de aire fresco con fusible de protección contra sobrecalentamiento | |
| 11 | 15A | Encendedor | |
| 12 | 5A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF7)] / Conector de 6 pines [solo para vehículos con equipamiento policial (UF5)] | |
| 16 | 30A | Cargador de a bordo [solo para vehículos con equipamiento Camper, excepto Camper Beach] | |
| 17 | 30A | Unidad de control del sistema hidráulico del techo [solo para vehículos con equipamiento Camper, excepto Camper Beach] [Tenga en cuenta la diferente ubicación de los fusibles en "Ubicaciones de instalación: Business"] | |
| 18 | 10A | [solo para vehículos con equipamiento Camper, excepto Camper Beach] [Tenga en cuenta la diferente ubicación de los fusibles en "Ubicaciones de instalación: Business"]: Lámpara de lectura de mapas / Lámpara de lectura trasera derecha / Lámpara interior derecha / Lámpara de maletero izquierda / Lámpara de cocina 1 / Lámpara de cocina 2 / Lámpara de cocina 3 | |
| 19 | 10A | Congelador [solo para vehículos con equipamiento Camper, excepto Camper Beach] [Tenga en cuenta Ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 20 | 5A | [Solo para vehículos con equipamiento Camper, excepto Camper Beach] [Tenga en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"]: Interruptor de la bomba de agua / Bomba de agua | |
| 21 | 5A | Panel de control y visualización del equipamiento Camper [Solo para vehículos con equipamiento Camper, excepto Camper Beach] [Tenga en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 22 | 15A | Toma 2 de 12 V [Tenga en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 23 | 15A | Toma 3 de 12 V [Tenga en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 24 | 10A | Relé de conmutación 1 para ventilador de techo / Relé de conmutación 2 para ventilador de techo / Interruptor del ventilador de techo para aire fresco en el compartimento de carga / Interruptor del ventilador de techo para aire de escape en el compartimento de carga Compartimento | |
| 24 | 15A | Toma 4 de 12 V | |
| 25 | 15A | Unidad de control de reconocimiento de remolque [Tenga en cuenta la diferente ubicación de los fusibles en "Ubicaciones de instalación: Business"] | |
| 26 | 20A | Unidad de control de reconocimiento de remolque | |
| 27 | 20A | Unidad de control de reconocimiento de remolque | |
| 28 | 7.5A | Unidad de control de la cámara de visión trasera | |
| 31 | - | No utilizado [Tenga en cuenta la diferente ubicación de los fusibles en "Ubicaciones de instalación: Business"] | |
| 33 | 15A | Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del acompañante | |
| 34 | 40A | Unidad de control de la puerta corredera derecha [La ubicación del fusible depende de la configuración] | |
| 35 | 80A | Relé de aislamiento de la batería [La ubicación del fusible depende de la configuración] / Relé de carga de la segunda batería [La ubicación del fusible depende de la configuración] |
