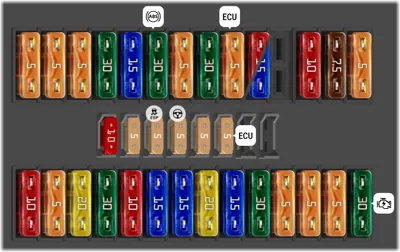

Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Unidad de control del ventilador del radiador | |
| 2 | 5A | Relé de bomba de refrigerante adicional, Relé del acumulador de calor residual, Bomba de circulación | |
| 3 | 5A | Resistencia calefactora para sistema de ventilación del cárter [Sólo para vehículos con motor de gasolina o motor diésel de clase medioambiental Euro-5] | |
| 4 | 30A | Estabilizador de tensión, Unidad de control para electrónica de información 1, Unidad principal, Fusible 22 en bloque de fusibles C, Fusible 58 en la caja de fusibles C | |
| 5 | 15A | Palanca selectora, Unidad mecatrónica para caja de cambios DSG, Solenoide de bloqueo de extracción de la llave de encendido | |
| 6 | 30A | Unidad de control ABS | |
| 7 | 5A | Resistencia calefactora para sistema de ventilación del cárter [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] | |
| 8 | 30A | Elemento calefactor del parabrisas | |
| 9 | 5A | Unidad de control del motor | |
| 10 | 10A | [Motor de gasolina]: Válvula solenoide de control de presión de sobrealimentación, Válvula solenoide del recipiente 1, Válvula de control del árbol de levas de admisión 1, Válvula de derivación del turbocompresor, Válvula de mariposa de admisión | |
| 10 | 15A | Electroválvula de control de presión de sobrealimentación [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Válvula de mariposa de escape [Solo para vehículos con motor diésel de clase medioambiental Euro-5] (Dependiendo de la configuración), Válvula de mariposa de admisión [Sólo para vehículos con motor diésel de clase medioambiental Euro-6], Válvula de conmutación del radiador escape sistema de recirculación de gas [Solo para vehículos con motor diésel de clase medioambiental Euro-5], Válvula de solenoide de control de presión de sobrealimentación 2 [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] (Dependiendo de la configuración), Válvula de conmutación del turbocompresor [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] (Dependiendo de la configuración) | |
| 12 | 10A | Regulador de presión de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5], Válvula dosificadora de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6] | |
| 13 | 7.5A | [Motor diésel de clase medioambiental Euro-6]: Relé dosificador de reductor, Depósito reductor, Módulo de alimentación para sistema de dosificación de agente reductor | |
| 14 | 5A | Relé de la bomba de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Relé de la bomba de combustible eléctrica 2 [Solo para vehículos con motor diésel de clase medioambiental Euro-5] | |
| 15 | 10A | Conmutador de luz de marcha atrás | |
| 16 | 5A | Conmutador de luz de freno | |
| 17 | 5A | Unidad de control ABS; Dependiendo de la configuración: Tecla de desconexión para ASR y ESP, Tecla para indicador de presión de neumáticos, Tecla para asistente de descenso en pendientes | |
| 18 | 5A | Unidad de control de dirección asistida | |
| 19 | 5A | [Dependiendo de la configuración]: Conmutador del pedal del embrague, Sensor de posición del pedal del embrague, Medidor de masa de aire [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6] | |
| 20 | 5A | Unidad de control del motor, Medidor de masa de aire [Sólo para vehículos con motor de gasolina] | |
| 23 | 10A | Relé dosificador de reductor | |
| 24 | 5A | Palanca selectora, Unidad mecatrónica para caja de cambios DSG | |
| 25 | 20A | Actuador de control de elevación de válvula 1, Actuador de control de elevación de válvula 8 | |
| 26 | 30A | Elemento calefactor del parabrisas | |
| 27 | 10A | Bomba de purga de refrigerante tras parar el motor [Solo para vehículos con motor diésel de clase medioambiental Euro-5]; Sólo para vehículos con motor diésel de clase medioambiental Euro-6: Bomba del refrigerador del aire de sobrealimentación, Bomba del radiador de recirculación de gases de escape | |
| 28 | 15A | [Motor diésel de clase medioambiental Euro-6]: Unidad de control para sensor de NOx, Sensor de NOx, Unidad de control de sensores, Sensor de partículas de hollín | |
| 29 | 15A | [Motor diésel de clase medioambiental Euro-6]: Válvula de control de presión de aceite, Válvula del circuito de refrigerante de la culata, Bomba de circulación del calentador; Sólo para vehículos con motor de gasolina: Relé de corte de la válvula de corte de combustible, Regulador de presión de combustible | |
| 30 | 20A | [Motor diésel de clase medioambiental Euro-5 o Euro-6:] Relé de la bomba de combustible, Bomba de cebado de combustible; Solo para vehículos con motor diésel de clase medioambiental Euro-5: Relé bomba eléctrica de gasolina 2, Bomba de combustible adicional; Sólo para vehículos con motor de gasolina: Unidad de control de la bomba de combustible, Bomba de cebado de combustible | |
| 31 | 15A | Sonda lambda, Resistencia sonda lambda; [Motor de gasolina]: Sonda lambda después del catalizador, Elemento calefactor de sonda lambda 1 después del catalizador | |
| 32 | 30A | Unidad de control del motor; [Motor de gasolina]: Bobina de encendido 1, 2, 3 y 4 con etapa final | |
| 33 | 5A | Unidad de control de bujías de precalentamiento [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Relé de bomba de refrigerante adicional [Sólo para vehículos con motor de gasolina o motor diésel de clase medioambiental Euro-5]; Sólo para vehículos con motor de gasolina: Relé de válvula de corte de combustible, Relé de bomba de refrigerante, Bomba de purga de refrigerante tras parar el motor | |
| 34 | 5A | Unidad de control para red de a bordo, Voltaje de referencia | |
| 35 | 5A | Unidad de control para vigilancia de batería | |
| 36 | 30A | Relé de bloqueo del motor de arranque, Motor de arranque |
Segundo panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 225A | Generador | |
| 2 | 125A | Bloque de fusibles C -SC- (SC1 a SC17) | |
| 3 | 50A | Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L (La clasificación del fusible cambió según el informe de TPI) | |
| 3 | 100A | Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L (La clasificación del fusible cambió según el informe de TPI) | |
| 3 | 125A | La clasificación del fusible cambió según el informe de TPI: Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L | |
| 4 | 70A | D50 Conexión positiva (30) en el mazo de cables del compartimiento del motor | |
| 5 | 80A | Unidad de control ABS (hasta Junio de 2016) | |
| 5 | 60A | Unidad de control ABS (desde junio de 2016) | |
| 6 | 100A | Relé de parabrisas térmico, Unidad de control para bujías de precalentamiento | |
| 7 | 100A | Unidad de control del ventilador del radiador | |
| 8 | 50A | B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, B299 Conexión positiva 3 (30) en el mazo de cables principal | |
| 8 | 100A | B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, B299 Conexión positiva 3 (30) en el mazo de cables principal | |
| 9 | 100A | Bloque de fusibles C -SC- (SC38 a SC54) | |
| 10 | Conexión de Batería |

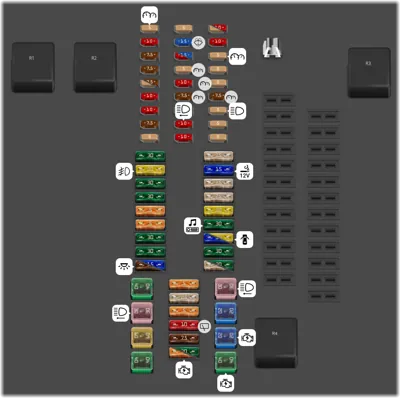

Panel de fusibles interior (hasta Mayo 2016)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alivio de contacto X | ||
| - | Relé del cable de diagnóstico, Relé de alimentación 1 | ||
| - | Relé de aislamiento del ventilador de aire fresco | ||
| - | Terminal 15 relé de alimentación | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 40A | Unidad de control del ventilador de aire fresco, Ventilador de suministro, Relé calentador de agua adicional, Interruptor del ventilador de aire fresco, Unidad de control de aire acondicionado | |
| 2 | 60A | Relé de alivio de contacto X, B138 Conexión positiva (X) en el mazo de cables interior | |
| 3 | 30A | Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, Luz de marcha atrás, Luz trasera antineblina | |
| 4 | 40A | Fusible térmico para elevalunas eléctricos, Fusible 18 en bloque de fusibles C, Fusible 22 en bloque de fusibles C, Fusible 57 en bloque de fusibles C, Fusible 59 en bloque de fusibles C, Fusible 1 en bloque de fusibles D, Fusible 6 en caja de fusibles D, Fusible 9 en caja de fusibles D, Fusible 1 en caja de fusibles F, Fusible 3 en caja de fusibles F, Fusible 5 en caja de fusibles F, Fusible 6 en caja de fusibles F, Fusible 9 en caja de fusibles F, Fusible 10 en caja de fusibles F | |
| 5 | 7.5A | Unidad de control para red de a bordo, Luz interior, Luces laterales delanteras, Luces traseras | |
| 5 | 15A | Unidad de control para red de a bordo, Luz interior, luces laterales delanteras, Luces traseras | |
| 6 | 30A | Unidad de control para red de a bordo, Elemento calefactor de la luneta trasera | |
| 7 | 30A | Terminal 15 relé de alimentación, B165 Conexión positiva 2 (15) en el mazo de cables interior | |
| 8 | 5A | Interruptor de luz | |
| 9 | 5A | Unidad de mando en la columna de dirección, Conmutador para luz de cruce y señal luminosa, Unidad de control para red de a bordo | |
| 10 | 30A | Unidad de control para electrónica de información 1, Unidad principal | |
| 11 | 30A | Unidad de control para red de a bordo: señal de sonido | |
| 12 | 20A | Unidad de control para red de a bordo: Luz de marcha atrás, Faros antiniebla | |
| 13 | 30A | Unidad de control para red de a bordo: Motor del limpiaparabrisas | |
| 14 | 5A | Unidad de control de bloqueo del diferencial, Relé de aislamiento del bus CAN de accionamiento Conector, de 16 pines (diagnóstico) | |
| 15 | 7.5A | Conmutador de trampilla de aire fresco y recirculación, Unidad de control para climatronic, Unidad de control para aire acondicionado | |
| 16 | 10A | Unidad de control para red de a bordo: Poder interno | |
| 17 | 10A | Unidad de control para red de a bordo: Elemento calefactor del retrovisor exterior | |
| 18 | 5A | Amplificador de señal móvil de 2 bandas, Compartimento con interfaz para teléfono móvil, Cámara de visión trasera, Divisor USB | |
| 18 | 7.5A | Cámara de visión trasera, Divisor USB | |
| 19 | 7.5A | B250 Conexión positiva en el mazo de cables del techo | |
| 20 | 7.5A | B315 conexión positiva 1 (30a) en el mazo de cables principal | |
| 21 | 10A | [Ver el diagrama eléctrico actual del motor]: Relé de descarga de contactos X, Unidad de control de la red de a bordo; Interfaz para conector de uso externo, 6 pines | |
| 22 | 5A | Cuadro de instrumentos | |
| 23 | 5A | [Ver el diagrama eléctrico actual del motor]: Interfaz para uso externo, Conector de 10 pines, Interfaz para uso externo, conector de 10 pines, Relé de bloqueo del motor de arranque | |
| 23 | 30A | [Ver el diagrama eléctrico actual del motor]: Motor de arranque, Relé de bloqueo del motor de arranque, Relé de arranque 1, Relé de arranque 2, Motor de arranque | |
| 24 | 7.5A | Conmutador de trampilla de aire fresco y recirculación, Conmutador del ventilador de aire fresco trasero, Relé de aislamiento del ventilador de aire fresco | |
| 25 | 10A | Motor del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero en la puerta izquierda, Motor del limpiaparabrisas trasero en la puerta derecha, Resistencia calefactora para la boquilla del lavaparabrisas izquierda, Resistencia calefactora para la boquilla del lavaparabrisas derecha | |
| 26 | 5A | Ver el diagrama eléctrico actual del motor: Unidad de control de la red de a bordo; Interfaz para conector de uso externo, 6 pines | |
| 27 | 25A | Unidad de control para asientos delanteros calefactables | |
| 28 | 5A | Relé calentador de agua adicional | |
| 29 | 10A | Unidad de control de airbag, Testigo apagado, Airbag del acompañante | |
| 30 | 10A | Mando de regulación de los retrovisores exteriores, Mando de regulación del alcance de las luces, Pulsador del registrador de datos de emergencia, Sensor de alta presión, Sensor de contaminación del aire, Sensor de nivel y temperatura de aceite, Unidad de control de reconocimiento de remolque, Control del sistema Unidad de asistencia al aparcamiento [Sin tapa de maletero eléctrica], Unidad de control del alcance luminoso, Registrador de datos de emergencia, Faro delantero izquierdo, Faro delantero derecho, Conector de 4 pines, Conector de 10 pines, Conector de diagnóstico, Motor de regulación del alcance del faro izquierdo, Motor de regulación del alcance del faro derecho, Relé de la válvula de cierre de refrigerante, Válvula de cierre de refrigerante para sistema Climatronic; Sólo para vehículos con portón trasero eléctrico: Relé de alimentación 2, Unidad de control de asistencia al aparcamiento | |
| 32 | 7.5A | Conmutador de luces, Panel de control y visualización de autocaravana, Pulsador sta stop, Tacógrafo, Sensor de ángulo del volante, Unidad de control para el control electrónico de la amortiguación, Unidad de control multifunción en el volante, Alimentación de a bordo unidad de control, Estabilizador de tensión, Unidad de control asistente de luz de carretera, Cuadro de instrumentos, Espejo retrovisor interior con atenuación automática, Conmutador de luz de cruce y de faros, Unidad de control para red de a bordo, Unidad de control para red de a bordo | |
| 33 | 10A | Conmutador de bloqueo del diferencial del eje trasero, Vacuostato para bloqueo del diferencial del eje trasero, Unidad de control para tracción total, Unidad de control de bloqueo del diferencial, Válvula de bloqueo del diferencial 1, Válvula de bloqueo del diferencial 2 | |
| 34 | 5A | Panel de control y visualización para equipamiento de autocaravana, Unidad de control de acceso a Internet, Conector de 10 pines, Interfaz para uso externo, conector de 10 pines | |
| 35 | 10A | Conector de 10 pines, Conector de 12 pines | |
| 35 | 15A | Taxímetro, Unidad de control remoto de alarma antirrobo para taxi | |
| 36 | 15A | Conmutador del limpiaparabrisas, Conmutador del limpiaparabrisas trasero, Conmutador de la bomba del lavaparabrisas y del lavafaros, Unidad de control para red de a bordo, Bomba lavaparabrisas, Motor del limpiaparabrisas trasero, Bomba del lavaparabrisas y luneta trasera, Motor del limpialuneta trasero en puerta lateral izquierda, Motor del limpialuneta trasero en puerta lateral derecha | |
| 37 | 5A | Conmutador de control de velocidad de crucero, Botón SET de control de velocidad de crucero, Unidad de control de control de velocidad de crucero adaptativo, Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2 | |
| 38 | 40A | Interruptor de encendido y arranque | |
| 39 | 20A | Interruptor de encendido y arranque | |
| 40 | 20A | Conector hembra 6 de 12 V [Sin segunda batería] | |
| 41 | 30A | Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, Luces laterales delanteras, Luces traseras | |
| 42 | 25A | Relé de aislamiento del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero | |
| 42 | 30A | Unidad de control del ventilador de aire fresco trasero, Ventilador de aire exterior trasero | |
| 43 | 30A | Unidad de control de calefacción reductora | |
| 44 | 15A | Unidad de control del portón trasero | |
| 44 | 20A | Sirena de alarma, Unidad de control para red de a bordo, cierre centralizado, Unidad de control para portón trasero, Unidad de control para puerta corredera izquierda, Unidad de control para puerta corredera derecha | |
| 45 | 30A | Amplificador | |
| 46 | 20A | Unidad de control de calefacción adicional | |
| 47 | 25A | Unidad de control para red de a bordo: Indicador de giro, Señal de parada | |
| 48 | 25A | Unidad de control para techo corredizo | |
| 49 | 15A | Encendedor | |
| 50 | 25A | Relé limpiafaros, Bomba del lavafaros | |
| 51 | 5A | Sensor del ángulo de dirección | |
| 52 | 5A | Módulo transceptor de vigilancia interior 1, Módulo transceptor de vigilancia interior 2 | |
| 53 | 5A | Sensor de lluvia y luz | |
| 54 | 7.5A | Panel de control y visualización para autocaravana, Módulo indicador de techo, Receptor de señales de radio para calefacción auxiliar, Receptor de señales de radio para calentador de agua adicional, Relé del acumulador de calor residual, Bomba de circulación | |
| 55 | 5A | Panel de control y visualización del equipamiento de autocaravana, Unidad de control red de a bordo, Unidad de control hidráulico del techo, Conector de 10 pines; Interfaz para uso externo, conector de 10 pines | |
| 56 | 5A | Relé de bloqueo del motor de arranque, Unidad de control del motor; Interfaz para uso externo, conector de 10 pines -T10bj/4-; Interfaz para uso externo, conector de 10 pines -T10bj/8- | |
| 57 | 5A | Panel de control y visualización del aire acondicionado trasero | |
| 58 | 10A | Tacógrafo | |
| 59 | 5A | Taxímetro | |
| 59 | 10A | Conmutador de luces Cruz Roja: Lámpara cruz roja; Interruptor de luz giratorio: Relé de iluminación giratorio, Motor de luz giratorio |

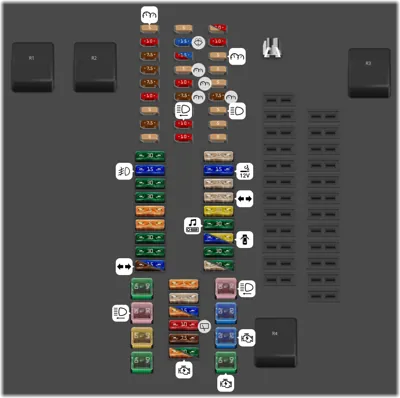

Panel de fusibles interior (desde Junio 2016)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alivio de contacto X | ||
| - | Relé del cable de diagnóstico, Relé de alimentación 1 | ||
| - | Relé de aislamiento del ventilador de aire fresco | ||
| - | Terminal 15 relé de alimentación | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 40A | Unidad de control del ventilador de aire fresco, Ventilador de suministro, Relé calentador de agua adicional, Interruptor del ventilador de aire fresco, Unidad de control de aire acondicionado | |
| 2 | 60A | Relé de alivio de contacto X, B138 Conexión positiva (X) en el mazo de cables interior | |
| 3 | 30A | Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, Luz de marcha atrás, Luz trasera antineblina | |
| 4 | 40A | Fusible térmico para elevalunas eléctricos, Fusible 18 en bloque de fusibles C, Fusible 22 en bloque de fusibles C, Fusible 57 en bloque de fusibles C, Fusible 59 en bloque de fusibles C, Fusible 1 en bloque de fusibles D, Fusible 7 en caja de fusibles D, Fusible 9 en caja de fusibles D, Fusible 1 en caja de fusibles F, Fusible 3 en caja de fusibles F, Fusible 5 en caja de fusibles F, Fusible 7 en caja de fusibles F, Fusible 9 en caja de fusibles F, Fusible 10 en caja de fusibles F | |
| 5 | 7.5A | [Sin consola superior]: Unidad de control para red de a bordo: Luz interior, Luces laterales delanteras, Luces traseras | |
| 5 | 15A | [Con consola superior]: Unidad de control para red de a bordo: Luz interior, Luces laterales delanteras, Luces traseras | |
| 6 | 30A | Unidad de control para red de a bordo: Elemento calefactor de la luneta trasera | |
| 7 | 30A | Terminal 15 relé de alimentación, B165 Conexión positiva 2 (15) en el mazo de cables interior | |
| 8 | 5A | Interruptor de luz | |
| 9 | 5A | Unidad de mando en la columna de dirección, Conmutador para luz de cruce y señal luminosa, Unidad de control para red de a bordo | |
| 10 | 30A | Unidad de control para electrónica de información 1, Unidad principal | |
| 11 | 30A | Unidad de control para red de a bordo: Señal de sonido | |
| 12 | 15A | Unidad de control para red de a bordo: Luz de marcha atrás, Faros antiniebla | |
| 13 | 30A | Unidad de control para red de a bordo: Motor del limpiaparabrisas | |
| 14 | 5A | Unidad de control de bloqueo del diferencial, Relé de aislamiento del bus CAN de accionamiento, Conector de 16 pines (diagnóstico) | |
| 15 | 7.5A | Conmutador de trampilla de aire fresco y recirculación, Unidad de control para climatronic, Unidad de control para aire acondicionado | |
| 16 | 5A | Unidad de control para red de a bordo: Poder interno | |
| 17 | 10A | Unidad de control para red de a bordo: Elemento calefactor del retrovisor exterior | |
| 18 | 7.5A | Amplificador de señal móvil de 2 bandas, Compartimento con interfaz para teléfono móvil, Cámara de visión trasera, Divisor USB | |
| 19 | 7.5A | B250 Conexión positiva en el mazo de cables del techo | |
| 20 | 7.5A | B315 conexión positiva 1 (30a) en el mazo de cables principal | |
| 21 | 10A | Unidad de control de la red de a bordo, Relé de apoyo del motor 1 [Con equipamiento policial especial (IS4)]; Interfaz para conector de uso externo, 6 pines | |
| 22 | 5A | Cuadro de instrumentos | |
| 23 | 5A | Ver el diagrama eléctrico actual del motor: Interfaz para uso externo, conector de 10 pines -T10bj/4-, Interfaz para uso externo, conector de 10 pines -T10bj/8-, Relé de bloqueo del motor de arranque | |
| 23 | 30A | Ver el diagrama eléctrico actual del motor: Motor de arranque, Relé de bloqueo del motor de arranque, Relé de arranque 1, Relé de arranque 2 | |
| 24 | 7.5A | Conmutador de trampilla de aire fresco y recirculación, Conmutador del ventilador de aire fresco trasero, Relé de aislamiento del ventilador de aire fresco | |
| 25 | 10A | Motor del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero en la puerta izquierda, Motor del limpiaparabrisas trasero en la puerta derecha, Resistencia calefactora para la boquilla del lavaparabrisas izquierda, Resistencia calefactora para la boquilla del lavaparabrisas derecha | |
| 26 | 5A | Relé 1 para terminal de alimentación 75 [Sólo vehículos con equipamiento policial especial (IS4 o IS5)] | |
| 26 | 15A | Interfaz para conector de uso externo, 10 pines | |
| 27 | 25A | Unidad de control para asientos delanteros calefactables | |
| 28 | 5A | Relé calentador de agua adicional | |
| 29 | 10A | Unidad de control de airbag, Testigo apagado, Airbag del acompañante | |
| 30 | 10A | Mando de regulación de los retrovisores exteriores, Mando de regulación del alcance de las luces, Pulsador del registrador de datos de emergencia [Sólo vehículos con equipamiento policial especial (IS4 o IS5)], Sensor de alta presión, Sensor de contaminación del aire, Sensor de nivel y temperatura de aceite, Unidad de control de reconocimiento de remolque, Unidad de control de asistencia al aparcamiento [Sólo para vehículos sin tapa de maletero eléctrica], Unidad de control del alcance de las luces, Registrador de datos de emergencia, Faro delantero izquierdo, Faro delantero derecho, Conector de 4 pines, Conector de 10 pines, Conector de diagnóstico, Motor de regulación del alcance del faro izquierdo, Motor de regulación del alcance del faro derecho, Relé de la válvula de cierre de refrigerante, Válvula de cierre de refrigerante para sistema Climatronic: Sólo para vehículos con portón trasero eléctrico: Relé de alimentación 2, Unidad de control de asistencia al aparcamiento | |
| 32 | 7.5A | Conmutador de luces, Panel de mando y visualización de autocaravana, Pulsador registrador de datos de emergencia [Sin equipamiento especial para la policía], Pulsador start-stop, Tacógrafo, Sensor de ángulo del volante, Unidad de control para el control electrónico de la amortiguación, Dirección multifunción unidad de control de ruedas, Unidad de control para red de a bordo, Registrador de datos de emergencia {Sin equipamiento especial para la policía], Unidad de control de asistencia a las luces de carretera, Cuadro de instrumentos, Retrovisor interior con atenuación automática, Conmutador de luces de cruce y señales luminosas, Unidad de control para red de a bordo, Unidad de control para red de a bordo | |
| 33 | 10A | Conmutador de bloqueo del diferencial del eje trasero, Vacuostato para bloqueo del diferencial del eje trasero, Unidad de control para tracción total, Unidad de control de bloqueo del diferencial, Válvula de bloqueo del diferencial 1, Válvula de bloqueo del diferencial 2 | |
| 34 | 5A | Panel de control y visualización para equipamiento de autocaravana, Unidad de control de acceso a Internet, Conector de 10 pines; Interfaz para uso externo, conector de 10 pines | |
| 35 | 10A | Conector de 10 pines, Conector de 12 pines | |
| 35 | 15A | Taxímetro, Espejo con taxímetro, Mando a distancia de alarma antirrobo para taxi | |
| 36 | 15A | Conmutador del limpiaparabrisas, Conmutador del limpiaparabrisas trasero, Conmutador de la bomba del lavaparabrisas y del lavafaros, Unidad de control para red de a bordo, Bomba lavaparabrisas, Motor del limpiaparabrisas trasero, Bomba del lavaparabrisas y luneta trasera, Motor del limpialuneta trasero en puerta lateral izquierda, Motor del limpialuneta trasero en puerta lateral derecha | |
| 37 | 5A | Conmutador de control de velocidad de crucero, Botón SET de control de velocidad de crucero, Unidad de control de control de velocidad de crucero adaptativo, Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2 | |
| 38 | 40A | Interruptor de encendido y arranque | |
| 39 | 20A | Interruptor de encendido y arranque | |
| 40 | 20A | Conector hembra 6 de 12 V [Sólo para vehículos sin segunda batería] | |
| 41 | 30A | Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, luces laterales delanteras, Luces traseras | |
| 42 | 25A | [Con aire acondicionado]: Relé de aislamiento del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero | |
| 42 | 30A | [Sin aire acondicionado]: Relé de aislamiento del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero, Unidad de control del ventilador de aire fresco trasero, Ventilador de aire exterior trasero | |
| 43 | 30A | Unidad de control de calefacción reductora | |
| 44 | 15A | Unidad de control del portón trasero | |
| 44 | 20A | Sirena de alarma, Unidad de control para red de a bordo, cierre centralizado, Unidad de control para portón trasero, Unidad de control para puerta corredera izquierda, Unidad de control para puerta corredera derecha | |
| 45 | 30A | Amplificador | |
| 46 | 20A | Unidad de control de calefacción adicional (Con calefacción adicional] | |
| 47 | 25A | Unidad de control para red de a bordo, Indicador de giro, señal de parada | |
| 48 | 25A | Unidad de control para techo corredizo | |
| 49 | 15A | Encendedor | |
| 50 | 25A | Relé limpiafaros, Bomba del lavafaros | |
| 51 | 5A | Sensor del ángulo de dirección | |
| 52 | 5A | Módulo transceptor de vigilancia interior 1, Módulo transceptor de vigilancia interior 2 | |
| 53 | 5A | Sensor de lluvia y luz | |
| 54 | 7.5A | Panel de control y visualización para autocaravana, Módulo indicador de techo, Receptor de señales de radio para calefacción auxiliar, Receptor de señales de radio para calentador de agua adicional, Relé del acumulador de calor residual, Bomba de circulación | |
| 55 | 5A | Panel de control y visualización del equipamiento de autocaravana, Unidad de control red de a bordo, Unidad de control hidráulico del techo, Conector de 10 pines; Interfaz para uso externo, conector de 10 pines | |
| 56 | 5A | Relé de bloqueo del motor de arranque, Unidad de control del motor; Interfaz para uso externo, conector de 10 pines -T10bj/4-; Interfaz para uso externo, conector de 10 pines -T10bj/8- | |
| 57 | 5A | Panel de control y visualización del aire acondicionado trasero | |
| 58 | 10A | Tacógrafo | |
| 59 | 5A | Taxímetro, Espejo con taxímetro | |
| 59 | 10A | Conmutador de luces Cruz Roja: Lámpara cruz roja; Interruptor de luz giratorio: Relé de iluminación giratorio, Motor de luz giratorio |
