Volkswagen Transporter / Fusibles 2017

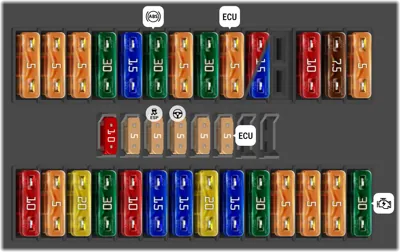

Panel de fusibles del motor

Panel de fusibles del motor
N°ADescripción
1 5A Unidad de control del ventilador del radiador
2 5A Relé de bomba de refrigerante adicional, Relé del acumulador de calor residual, Bomba de circulación
3 5A Resistencia calefactora para sistema de ventilación del cárter [Sólo para vehículos con motor de gasolina o motor diésel de clase medioambiental Euro-5]
4 30A Estabilizador de tensión, Unidad de control para electrónica de información 1, Unidad principal, Fusible 22 en bloque de fusibles C, Fusible 58 en la caja de fusibles C
5 15A Palanca selectora, Unidad mecatrónica para caja de cambios DSG, Solenoide de bloqueo de extracción de la llave de encendido
6 30A Unidad de control ABS
7 5A Resistencia calefactora para sistema de ventilación del cárter [Sólo para vehículos con motor diésel de clase medioambiental Euro-6]
8 30A Elemento calefactor del parabrisas
9 5A Unidad de control del motor
10 10A [Motor de gasolina]: Válvula solenoide de control de presión de sobrealimentación, Válvula solenoide del recipiente 1, Válvula de control del árbol de levas de admisión 1, Válvula de derivación del turbocompresor, Válvula de mariposa de admisión
10 15A Electroválvula de control de presión de sobrealimentación [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Válvula de mariposa de escape [Solo para vehículos con motor diésel de clase medioambiental Euro-5] (Dependiendo de la configuración), Válvula de mariposa de admisión [Sólo para vehículos con motor diésel de clase medioambiental Euro-6], Válvula de conmutación del radiador escape sistema de recirculación de gas [Solo para vehículos con motor diésel de clase medioambiental Euro-5], Válvula de solenoide de control de presión de sobrealimentación 2 [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] (Dependiendo de la configuración), Válvula de conmutación del turbocompresor [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] (Dependiendo de la configuración)
12 10A Regulador de presión de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5], Válvula dosificadora de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6]
13 7.5A [Motor diésel de clase medioambiental Euro-6]: Relé dosificador de reductor, Depósito reductor, Módulo de alimentación para sistema de dosificación de agente reductor
14 5A Relé de la bomba de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Relé de la bomba de combustible eléctrica 2 [Solo para vehículos con motor diésel de clase medioambiental Euro-5]
15 10A Conmutador de luz de marcha atrás
16 5A Conmutador de luz de freno
17 5A Unidad de control ABS; Dependiendo de la configuración: Tecla de desconexión para ASR y ESP, Tecla para indicador de presión de neumáticos, Tecla para asistente de descenso en pendientes
18 5A Unidad de control de dirección asistida
19 5A [Dependiendo de la configuración]: Conmutador del pedal del embrague, Sensor de posición del pedal del embrague, Medidor de masa de aire [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6]
20 5A Unidad de control del motor, Medidor de masa de aire [Sólo para vehículos con motor de gasolina]
23 10A Relé dosificador de reductor
24 5A Palanca selectora, Unidad mecatrónica para caja de cambios DSG
25 20A Actuador de control de elevación de válvula 1, Actuador de control de elevación de válvula 8
26 30A Elemento calefactor del parabrisas
27 10A Bomba de purga de refrigerante tras parar el motor [Solo para vehículos con motor diésel de clase medioambiental Euro-5]; Sólo para vehículos con motor diésel de clase medioambiental Euro-6: Bomba del refrigerador del aire de sobrealimentación, Bomba del radiador de recirculación de gases de escape
28 15A [Motor diésel de clase medioambiental Euro-6]: Unidad de control para sensor de NOx, Sensor de NOx, Unidad de control de sensores, Sensor de partículas de hollín
29 15A [Motor diésel de clase medioambiental Euro-6]: Válvula de control de presión de aceite, Válvula del circuito de refrigerante de la culata, Bomba de circulación del calentador; Sólo para vehículos con motor de gasolina: Relé de corte de la válvula de corte de combustible, Regulador de presión de combustible
30 20A [Motor diésel de clase medioambiental Euro-5 o Euro-6:] Relé de la bomba de combustible, Bomba de cebado de combustible; Solo para vehículos con motor diésel de clase medioambiental Euro-5: Relé bomba eléctrica de gasolina 2, Bomba de combustible adicional; Sólo para vehículos con motor de gasolina: Unidad de control de la bomba de combustible, Bomba de cebado de combustible
31 15A Sonda lambda, Resistencia sonda lambda; [Motor de gasolina]: Sonda lambda después del catalizador, Elemento calefactor de sonda lambda 1 después del catalizador
32 30A Unidad de control del motor; [Motor de gasolina]: Bobina de encendido 1, 2, 3 y 4 con etapa final
33 5A Unidad de control de bujías de precalentamiento [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Relé de bomba de refrigerante adicional [Sólo para vehículos con motor de gasolina o motor diésel de clase medioambiental Euro-5]; Sólo para vehículos con motor de gasolina: Relé de válvula de corte de combustible, Relé de bomba de refrigerante, Bomba de purga de refrigerante tras parar el motor
34 5A Unidad de control para red de a bordo, Voltaje de referencia
35 5A Unidad de control para vigilancia de batería
36 30A Relé de bloqueo del motor de arranque, Motor de arranque

Segundo panel de fusibles del motor

Segundo panel de fusibles del motor
N°ADescripción
1 225A Generador
2 125A Bloque de fusibles C -SC- (SC1 a SC17)
3 50A Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L (La clasificación del fusible cambió según el informe de TPI)
3 100A Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L (La clasificación del fusible cambió según el informe de TPI)
3 125A La clasificación del fusible cambió según el informe de TPI: Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L
4 70A D50 Conexión positiva (30) en el mazo de cables del compartimiento del motor
5 60A Unidad de control ABS
6 100A Relé de parabrisas térmico, Unidad de control para bujías de precalentamiento
7 100A Unidad de control del ventilador del radiador
8 50A B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, B299 Conexión positiva 3 (30) en el mazo de cables principal
8 100A B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, B299 Conexión positiva 3 (30) en el mazo de cables principal
9 100A Bloque de fusibles C -SC- (SC38 a SC54)
10 Conexión de Batería

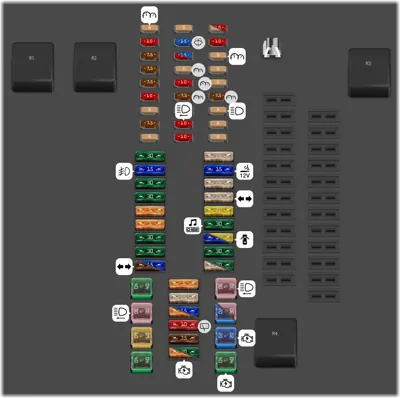

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
- Relé de alivio de contacto X
- Relé del cable de diagnóstico, Relé de alimentación 1
- Relé de aislamiento del ventilador de aire fresco
- Terminal 15 relé de alimentación
- Herramienta para la extracción de los fusibles.
1 40A Unidad de control del ventilador de aire fresco, Ventilador de suministro, Relé calentador de agua adicional, Interruptor del ventilador de aire fresco, Unidad de control de aire acondicionado
2 60A Relé de alivio de contacto X, B138 Conexión positiva (X) en el mazo de cables interior
3 30A Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, Luz de marcha atrás, Luz trasera antineblina
4 40A Fusible térmico para elevalunas eléctricos, Fusible 18 en bloque de fusibles C, Fusible 22 en bloque de fusibles C, Fusible 57 en bloque de fusibles C, Fusible 59 en bloque de fusibles C, Fusible 1 en bloque de fusibles D, Fusible 7 en caja de fusibles D, Fusible 9 en caja de fusibles D, Fusible 1 en caja de fusibles F, Fusible 3 en caja de fusibles F, Fusible 5 en caja de fusibles F, Fusible 7 en caja de fusibles F, Fusible 9 en caja de fusibles F, Fusible 10 en caja de fusibles F
5 7.5A Unidad de control para red de a bordo: Luz interior, Luces laterales delanteras, Luces traseras
5 15A Unidad de control para red de a bordo: Luz interior, Luces laterales delanteras, Luces traseras
6 30A Unidad de control para red de a bordo: Elemento calefactor de la luneta trasera
7 30A Terminal 15 relé de alimentación, B165 Conexión positiva 2 (15) en el mazo de cables interior
8 5A Interruptor de luz
9 5A Unidad de mando en la columna de dirección, Conmutador para luz de cruce y señal luminosa, Unidad de control para red de a bordo
10 30A Unidad de control para electrónica de información 1, Unidad principal
11 30A Unidad de control para red de a bordo: Señal de sonido
12 15A Unidad de control para red de a bordo: Luz de marcha atrás, Faros antiniebla
13 30A Unidad de control para red de a bordo: Motor del limpiaparabrisas
14 5A Unidad de control de bloqueo del diferencial, Relé de aislamiento del bus CAN de accionamiento, Conector de 16 pines (diagnóstico)
15 7.5A Conmutador de trampilla de aire fresco y recirculación, Unidad de control para climatronic, Unidad de control para aire acondicionado
16 5A Unidad de control para red de a bordo: Poder interno
17 10A Unidad de control para red de a bordo: Elemento calefactor del retrovisor exterior
18 7.5A Amplificador de señal móvil de 2 bandas, Compartimento con interfaz para teléfono móvil, Cámara de visión trasera, Divisor USB
19 7.5A B250 Conexión positiva en el mazo de cables del techo
20 7.5A B315 conexión positiva 1 (30a) en el mazo de cables principal
21 10A Unidad de control de la red de a bordo, Relé de apoyo del motor 1 [Con equipamiento policial especial (IS4)]; Interfaz para conector de uso externo, 6 pines
22 5A Cuadro de instrumentos
23 5A [Ver el diagrama eléctrico actual del motor]: Interfaz para uso externo, conector de 10 pines -T10bj/4-, Interfaz para uso externo, conector de 10 pines -T10bj/8-, Relé de bloqueo del motor de arranque
23 30A [Ver el diagrama eléctrico actual del motor]: Motor de arranque, Relé de bloqueo del motor de arranque, Relé de arranque 1, Relé de arranque 2
24 7.5A Conmutador de trampilla de aire fresco y recirculación, Conmutador del ventilador de aire fresco trasero, Relé de aislamiento del ventilador de aire fresco
25 10A Motor del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero en la puerta izquierda, Motor del limpiaparabrisas trasero en la puerta derecha, Resistencia calefactora para la boquilla del lavaparabrisas izquierda, Resistencia calefactora para la boquilla del lavaparabrisas derecha
26 5A Relé 1 para terminal de alimentación 75 [Con equipamiento policial especial (IS4 o IS5)]
26 15A Interfaz para conector de uso externo, 10 pines
27 25A Unidad de control para asientos delanteros calefactables
28 5A Relé calentador de agua adicional
29 10A Unidad de control de airbag, Testigo apagado, Airbag del acompañante
30 10A Mando de regulación de los retrovisores exteriores, Mando de regulación del alcance de las luces, Pulsador del registrador de datos de emergencia [Con equipamiento policial especial (IS4 o IS5)], Sensor de alta presión, Sensor de contaminación del aire, Sensor de nivel y temperatura de aceite, Unidad de control de reconocimiento de remolque, Unidad de control de asistencia al aparcamiento [Sin tapa de maletero eléctrica], Unidad de control del alcance de las luces, Registrador de datos de emergencia, Faro delantero izquierdo, Faro delantero derecho, Conector de 4 pines, Conector de 10 pines, Conector de diagnóstico, Motor de regulación del alcance del faro izquierdo, Motor de regulación del alcance del faro derecho, Relé de la válvula de cierre de refrigerante, Válvula de cierre de refrigerante para sistema Climatronic; [Con portón trasero eléctrico]: Relé de alimentación 2, Unidad de control de asistencia al aparcamiento
32 7.5A Conmutador de luces, Panel de mando y visualización de autocaravana, Pulsador registrador de datos de emergencia (Sólo vehículos sin equipamiento especial para la policía), Pulsador sta stop, Tacógrafo, Sensor de ángulo del volante, Unidad de control para el control electrónico de la amortiguación, Dirección multifunción unidad de control de ruedas, Unidad de control para red de a bordo, Registrador de datos de emergencia [Sólo vehículos sin equipamiento especial para la policía], Unidad de control de asistencia a las luces de carretera, Cuadro de instrumentos, Retrovisor interior con atenuación automática, Conmutador de luces de cruce y señales luminosas, Unidad de control para red de a bordo, Unidad de control para red de a bordo
33 10A Conmutador de bloqueo del diferencial del eje trasero, Vacuostato para bloqueo del diferencial del eje trasero, Unidad de control para tracción total, Unidad de control de bloqueo del diferencial, Válvula de bloqueo del diferencial 1, Válvula de bloqueo del diferencial 2
34 5A Panel de control y visualización para equipamiento de autocaravana, Unidad de control de acceso a Internet, Conector de 10 pines; Interfaz para uso externo, conector de 10 pines
35 10A Conector de 10 pines, Conector de 12 pines
35 15A Taxímetro, Espejo con taxímetro, Mando a distancia de alarma antirrobo para taxi
36 15A Conmutador del limpiaparabrisas, Conmutador del limpiaparabrisas trasero, Conmutador de la bomba del lavaparabrisas y del lavafaros, Unidad de control para red de a bordo, Bomba lavaparabrisas, Motor del limpiaparabrisas trasero, Bomba del lavaparabrisas y luneta trasera, Motor del limpialuneta trasero en puerta lateral izquierda, Motor del limpialuneta trasero en puerta lateral derecha
37 5A Conmutador de control de velocidad de crucero, Botón SET de control de velocidad de crucero, Unidad de control de control de velocidad de crucero adaptativo, Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2
38 40A Interruptor de encendido y arranque
39 20A Interruptor de encendido y arranque
40 20A Conector hembra 6 de 12 V [Sólo para vehículos sin segunda batería] (hasta Noviembre de 2017)
40 30A Desde noviembre de 2017: Relé de calefacción auxiliar [Vehículos con calentador de líquido adicional, sin Climatronic y con sistema start-stop], Balastro del ventilador de aire fresco con fusible de sobrecalentamiento [Vehículos con calentador de líquido adicional, sin Climatronic y con sistema start-stop]
41 30A Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, luces laterales delanteras, Luces traseras
42 25A [Con aire acondicionado]: Relé de aislamiento del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero
42 30A [Sin aire acondicionado]: Relé de aislamiento del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero, Unidad de control del ventilador de aire fresco trasero, Ventilador de aire exterior trasero
43 30A Unidad de control de calefacción reductora
44 15A Unidad de control del portón trasero
44 20A Sirena de alarma, Unidad de control para red de a bordo, cierre centralizado, Unidad de control para portón trasero, Unidad de control para puerta corredera izquierda, Unidad de control para puerta corredera derecha
45 30A Amplificador
46 20A Unidad de control de calefacción adicional [Para vehículos con calefacción adicional]; Desde Noviembre de 2017: Unidad de control de calefacción adicional [Vehículos con calentador de líquido adicional y con sistema start-stop]
47 25A Unidad de control para red de a bordo, Indicador de giro, señal de parada
48 25A Unidad de control para techo corredizo
49 15A Encendedor
50 25A Relé limpiafaros, Bomba del lavafaros
51 5A Sensor del ángulo de dirección
52 5A Módulo transceptor de vigilancia interior 1, Módulo transceptor de vigilancia interior 2
53 5A Sensor de lluvia y luz
54 7.5A Panel de control y visualización para autocaravana, Módulo indicador de techo, Receptor de señales de radio para calefacción auxiliar, Receptor de señales de radio para calentador de agua adicional, Relé del acumulador de calor residual, Bomba de circulación
55 5A Panel de control y visualización del equipamiento de autocaravana, Unidad de control red de a bordo, Unidad de control hidráulico del techo, Conector de 10 pines; Interfaz para uso externo, conector de 10 pines
56 5A Relé de bloqueo del motor de arranque, Unidad de control del motor; Interfaz para uso externo, conector de 10 pines -T10bj/4-; Interfaz para uso externo, conector de 10 pines -T10bj/8-
57 5A Panel de control y visualización del aire acondicionado trasero
58 10A Tacógrafo
59 5A Taxímetro, Espejo con taxímetro
59 10A Conmutador de luces Cruz Roja: Lámpara cruz roja, Interruptor de luz giratorio: Relé de iluminación giratorio, Motor de luz giratorio
