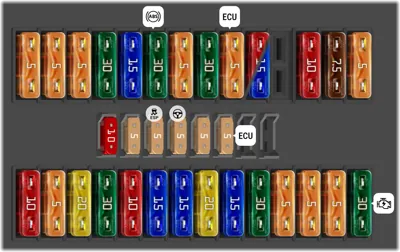

Panel de fusibles del motor (hasta Abril 2019)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Unidad de control del ventilador del radiador | |
| 2 | 5A | Relé de bomba de refrigerante adicional, Relé del acumulador de calor residual, Bomba de circulación | |
| 3 | 5A | Resistencia calefactora para sistema de ventilación del cárter [Sólo para vehículos con motor de gasolina o motor diésel de clase medioambiental Euro-5] | |
| 4 | 30A | Estabilizador de tensión, Unidad de control para electrónica de información 1, Unidad principal, Fusible 22 en bloque de fusibles C, Fusible 58 en la caja de fusibles C | |
| 5 | 15A | Palanca selectora, Unidad mecatrónica para caja de cambios DSG, Solenoide de bloqueo de extracción de la llave de encendido | |
| 6 | 30A | Unidad de control ABS | |
| 7 | 5A | Resistencia calefactora para sistema de ventilación del cárter [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] | |
| 8 | 30A | Elemento calefactor del parabrisas | |
| 9 | 5A | Unidad de control del motor | |
| 10 | 10A | Sólo para vehículos con motor de gasolina: Válvula solenoide de control de presión de sobrealimentación, Válvula solenoide del recipiente 1, Válvula de control del árbol de levas de admisión 1, Válvula de derivación del turbocompresor, Válvula de mariposa de admisión | |
| 10 | 15A | Electroválvula de control de presión de sobrealimentación [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Válvula de mariposa de escape [Solo para vehículos con motor diésel de clase medioambiental Euro-5] (Dependiendo de la configuración), Válvula de mariposa de admisión [Sólo para vehículos con motor diésel de clase medioambiental Euro-6], Válvula de conmutación del radiador escape sistema de recirculación de gas [Solo para vehículos con motor diésel de clase medioambiental Euro-5], Válvula de solenoide de control de presión de sobrealimentación 2 [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] (Dependiendo de la configuración), Válvula de conmutación del turbocompresor [Sólo para vehículos con motor diésel de clase medioambiental Euro-6] (Dependiendo de la configuración) | |
| 12 | 10A | Regulador de presión de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5], Válvula dosificadora de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6] | |
| 13 | 7.5A | Sólo para vehículos con motor diésel de clase medioambiental Euro-6: Relé dosificador de reductor, Depósito reductor, Módulo de alimentación para sistema de dosificación de agente reductor | |
| 14 | 5A | Relé de la bomba de combustible [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Relé de la bomba de combustible eléctrica 2 [Solo para vehículos con motor diésel de clase medioambiental Euro-5] | |
| 15 | 10A | Conmutador de luz de marcha atrás | |
| 16 | 5A | Conmutador de luz de freno | |
| 17 | 5A | Unidad de control ABS; Dependiendo de la configuración: Tecla de desconexión para ASR y ESP, Tecla para indicador de presión de neumáticos, Tecla para asistente de descenso en pendientes | |
| 18 | 5A | Unidad de control de dirección asistida | |
| 19 | 5A | Dependiendo de la configuración: Conmutador del pedal del embrague, Sensor de posición del pedal del embrague, Medidor de masa de aire [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6] | |
| 20 | 5A | Unidad de control del motor, Medidor de masa de aire [Sólo para vehículos con motor de gasolina] | |
| 23 | 10A | Relé dosificador de reductor | |
| 24 | 5A | Palanca selectora, Unidad mecatrónica para caja de cambios DSG | |
| 25 | 20A | Actuador de control de elevación de válvula 1, Actuador de control de elevación de válvula 8 | |
| 26 | 30A | Elemento calefactor del parabrisas | |
| 27 | 10A | Bomba de purga de refrigerante tras parar el motor [Solo para vehículos con motor diésel de clase medioambiental Euro-5]; Sólo para vehículos con motor diésel de clase medioambiental Euro-6: Bomba del refrigerador del aire de sobrealimentación, Bomba del radiador de recirculación de gases de escape | |
| 28 | 15A | Sólo para vehículos con motor diésel de clase medioambiental Euro-6: Unidad de control para sensor de NOx, Sensor de NOx, Unidad de control de sensores, Sensor de partículas de hollín, Unidad de control del sensor NOx 2, Sensor NOx 2 | |
| 29 | 15A | Sólo para vehículos con motor diésel de clase medioambiental Euro-6: Válvula de control de presión de aceite, Válvula del circuito de refrigerante de la culata, Bomba de circulación del calentador; Sólo para vehículos con motor de gasolina: Relé de corte de la válvula de corte de combustible, Regulador de presión de combustible | |
| 30 | 20A | Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6: Relé de la bomba de combustible, Bomba de cebado de combustible; Solo para vehículos con motor diésel de clase medioambiental Euro-5: Relé bomba eléctrica de gasolina 2, Bomba de combustible adicional; Sólo para vehículos con motor de gasolina: Unidad de control de la bomba de combustible, Bomba de cebado de combustible | |
| 31 | 15A | Sonda lambda, Resistencia sonda lambda; Sólo para vehículos con motor de gasolina: Sonda lambda después del catalizador, Elemento calefactor de sonda lambda 1 después del catalizador | |
| 32 | 30A | Unidad de control del motor; Sólo para vehículos con motor de gasolina: Bobina de encendido 1, 2, 3 y 4 con etapa final | |
| 33 | 5A | Unidad de control de bujías de precalentamiento [Solo para vehículos con motor diésel de clase medioambiental Euro-5 o Euro-6], Relé de bomba de refrigerante adicional [Sólo para vehículos con motor de gasolina o motor diésel de clase medioambiental Euro-5]; Sólo para vehículos con motor de gasolina: Relé de válvula de corte de combustible, Relé de bomba de refrigerante, Bomba de purga de refrigerante tras parar el motor | |
| 34 | 5A | Unidad de control para red de a bordo, Voltaje de referencia | |
| 35 | 5A | Unidad de control para vigilancia de batería | |
| 36 | 30A | Relé de bloqueo del motor de arranque, Motor de arranque |

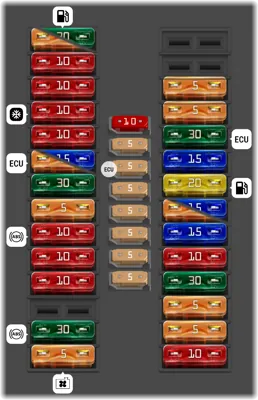

Panel de fusibles del motor (desde Mayo 2019)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Ventilador del radiador | |
| 2 | 30A | Unidad de control ABS | |
| 4 | 10A | Relé adicional de luz de freno, Bombilla de luz de freno de alto nivel | |
| 5 | 10A | Unidad de control de sensores de palanca selectora, Unidad mecatrónica para caja de cambios de doble embrague, Solenoide de bloqueo de extracción de llave de encendido | |
| 6 | 10A | Unidad de control ABS | |
| 7 | 5A | Elemento calefactor para respiradero del cárter | |
| 8 | 30A | Parabrisas calefactable | |
| 9 | 5A | Unidad de control del motor | |
| 9 | 15A | Unidad de control del motor | |
| 10 | 10A | Válvula solenoide de control de presión de carga, Válvula solenoide de control de presión de carga 2, Válvula de trampilla del colector de admisión, Válvula de cambio de turbina, Electroválvula de control de presión de sobrealimentación 2, Solenoide para circuito de refrigerante, Válvula de conmutación de turbina | |
| 11 | 10A | Relé de embrague magnético, Compresor de aire acondicionado | |
| 12 | 10A | Válvula reguladora de presión de combustible, Válvula dosificadora de combustible | |
| 13 | 10A | Relé para sistema de dosificación de agente reductor, Unidad de suministro para sistema de dosificación de agente reductor, Tanque de agente reductor | |
| 14 | 5A | Relé de bomba de combustible, Unidad de suministro de combustible | |
| 14 | 30A | Unidad de control de bomba de combustible, Unidad de suministro de combustible | |
| 15 | 5A | Interruptor de luz de marcha atrás | |
| 16 | 5A | Interruptor de la luz de freno | |
| 17 | 5A | Módulo de interruptor central 3 en el tablero de instrumentos | |
| 18 | 5A | Relé de parabrisas calefactable | |
| 19 | 5A | Módulo de medición de masa de aire, Transmisor de posición del embrague | |
| 20 | 5A | Unidad de control del motor | |
| 21 | 5A | Depósito de agente reductor, Unidad de control para calentador de agente reductor | |
| 22 | 10A | Hasta Junio de 2021: Relé del calentador de refrigerante auxiliar, Válvula de corte de refrigerante del calentador, Relé de válvula del circuito de refrigeración del calentador de refrigerante auxiliar, Válvula de corte de refrigerante del calentador | |
| 23 | 10A | Relé para sistema de dosificación de agente reductor | |
| 24 | 5A | Unidad de control sensores palanca selectora, Unidad mecatrónica para caja de cambios de doble embrague | |
| 25 | 5A | Sensor de nivel y temperatura del aceite | |
| 26 | 30A | Parabrisas calefactable | |
| 27 | 10A | Bomba de refrigeración del aire de sobrealimentación, Bomba para refrigerador de recirculación de gases de escape | |
| 28 | 15A | Unidad de control para sensor de NOx, Unidad de control 2 para sensor de NOx, Unidad de control 3 para sensor de NOx, Unidad de control 1 para sensor de partículas | |
| 29 | 5A | Válvula para control de presión de aceite, Bomba auxiliar para calefacción. | |
| 29 | 15A | Válvula para control de presión de aceite, Bomba de refrigeración del aire de sobrealimentación, Bomba para refrigerador de recirculación de gases de escape, Bomba auxiliar para calefacción | |
| 30 | 20A | Relé de bomba de combustible, unidad de suministro de combustible | |
| 31 | 15A | Sonda lambda 1 antes del catalizador | |
| 32 | 30A | Unidad de control del motor/motor | |
| 33 | 5A | Unidad de control automático del período de incandescencia | |
| 34 | 5A | Interfaz de diagnóstico del bus de datos |
Segundo panel de fusibles del motor (hasta Abril 2019)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 225A | Generador | |
| 2 | 125A | Bloque de fusibles C -SC- (SC1 a SC17) | |
| 3 | 50A | Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L (La clasificación del fusible cambió según el informe de TPI) | |
| 3 | 100A | Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L (La clasificación del fusible cambió según el informe de TPI) | |
| 3 | 125A | La clasificación del fusible cambió según el informe de TPI: Relé de aislamiento de batería, Relé de carga para segunda batería, Fusible 25 en caja de fusibles H, Fusible 27 en caja de fusibles H, Fusible 1 en caja de fusibles L | |
| 4 | 70A | D50 Conexión positiva (30) en el mazo de cables del compartimiento del motor | |
| 5 | 60A | Unidad de control ABS | |
| 6 | 100A | Relé de parabrisas térmico, Unidad de control para bujías de precalentamiento | |
| 7 | 100A | Unidad de control del ventilador del radiador | |
| 8 | 50A | B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, B299 Conexión positiva 3 (30) en el mazo de cables principal | |
| 8 | 100A | B169 Conexión positiva 1 (30) en el mazo de cables interior, B170 Conexión positiva 2 (30) en el mazo de cables interior, B299 Conexión positiva 3 (30) en el mazo de cables principal | |
| 9 | 100A | Bloque de fusibles C -SC- (SC38 a SC54) |
Segundo panel de fusibles del motor (desde Mayo 2019)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 225A | Alternador con regulador de voltaje (Para modelos con alternador con regulador de voltaje -CX1(140A/180A) y sin segunda batería) | |
| 2 | 125A | Relé de contacto X; Fusibles en el portafusibles C: 55, 56, 57, 61; Relé de alimentación de tensión del terminal 15; Fusibles en el portafusibles C: 9, 10, 39, 40, 42, 43, 44, 46; Fusibles en el portafusibles C: 1, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 53, 60, 61 | |
| 3 | 100A | Fusibles en portafusibles H: 1, 2. 3, 5, 6, 7, 8, 9, 10, 11, 12, 17, 18, 19, 20, 25, 26, 27, 28 | |
| 4 | 80A | Relé principal; Fusibles en el portafusibles B: 1, 7, 10, 12, 14, 16, 19, 21, 23, 25, 27, 28, 29, 31, 32, 33; Fusibles en el portafusibles B: 2, 4, 5, 6, 9, 11, 13, 18, 30, 34 | |
| 5 | 60A | Unidad de control ABS | |
| 6 | 125A | Unidad de control de dirección asistida | |
| 7 | 100A | Ventilador del radiador (Para modelos con alternador con regulador de voltaje -CX1- (140A/180A) y sin segunda batería), Fusible 1 en portafusibles M (Para modelos con alternador con regulador de voltaje -CX1- (140A/180A) y sin una segunda batería) | |
| 8 | 100A | Centralita de control automático del periodo de precalentamiento (Para modelos con alternador con regulador de tensión -CX1- (140A/180A) y sin segunda batería), Relé de parabrisas térmico (Para modelos con alternador con regulador de tensión -CX1- (140A/180A) y sin segunda batería), Fusibles en el portafusibles B: 8, 26 | |
| 9 | 125A | Relé adicional de la señal de giro trasera izquierda, Bombilla de la señal de giro montada en el techo izquierdo, Relé adicional de la señal de giro trasera derecha, Bombilla de la señal de giro montada en el techo derecho, Fusibles en el portafusibles C: 2, 3, 4, 5, 6, 7, 8, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 38, 47, 48, 50, 51, 52, 54, 58 | |
| 10 | Conexión para batería |

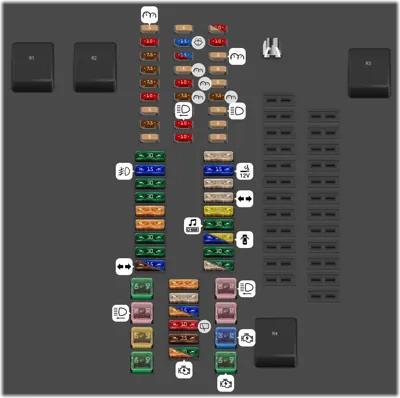

Panel de fusibles interior (hasta Abril 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alivio de contacto X | ||
| - | Relé del cable de diagnóstico, Relé de alimentación 1 | ||
| - | Relé de aislamiento del ventilador de aire fresco | ||
| - | Terminal 15 relé de alimentación | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 40A | Unidad de control del ventilador de aire fresco, Ventilador de suministro, Relé calentador de agua adicional, Interruptor del ventilador de aire fresco, Unidad de control de aire acondicionado | |
| 2 | 60A | Relé de alivio de contacto X, B138 Conexión positiva (X) en el mazo de cables interior | |
| 3 | 30A | Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, Luz de marcha atrás, Luz trasera antineblina | |
| 4 | 40A | Fusible térmico para elevalunas eléctricos, Fusible 18 en bloque de fusibles C, Fusible 22 en bloque de fusibles C, Fusible 57 en bloque de fusibles C, Fusible 59 en bloque de fusibles C, Fusible 1 en bloque de fusibles D, Fusible 7 en caja de fusibles D, Fusible 9 en caja de fusibles D, Fusible 1 en caja de fusibles F, Fusible 3 en caja de fusibles F, Fusible 5 en caja de fusibles F, Fusible 7 en caja de fusibles F, Fusible 9 en caja de fusibles F, Fusible 10 en caja de fusibles F | |
| 5 | 7.5A | Unidad de control para red de a bordo: Luz interior, Luces laterales delanteras, Luces traseras | |
| 5 | 15A | Unidad de control para red de a bordo: Luz interior, Luces laterales delanteras, Luces traseras | |
| 6 | 30A | Unidad de control para red de a bordo: Elemento calefactor de la luneta trasera | |
| 7 | 30A | Terminal 15 relé de alimentación, B165 Conexión positiva 2 (15) en el mazo de cables interior | |
| 8 | 5A | Interruptor de luz | |
| 9 | 5A | Unidad de mando en la columna de dirección, Conmutador para luz de cruce y señal luminosa, Unidad de control para red de a bordo | |
| 10 | 30A | Unidad de control para electrónica de información 1, Unidad principal | |
| 11 | 30A | Unidad de control para red de a bordo: Señal de sonido | |
| 12 | 15A | Unidad de control para red de a bordo: Luz de marcha atrás, Faros antiniebla | |
| 13 | 30A | Unidad de control para red de a bordo: Motor del limpiaparabrisas | |
| 14 | 5A | Unidad de control de bloqueo del diferencial, Relé de aislamiento del bus CAN de accionamiento, Conector de 16 pines (diagnóstico) | |
| 15 | 7.5A | Conmutador de trampilla de aire fresco y recirculación, Unidad de control para climatronic, Unidad de control para aire acondicionado | |
| 16 | 5A | Unidad de control para red de a bordo: Poder interno | |
| 17 | 10A | Unidad de control para red de a bordo: Elemento calefactor del retrovisor exterior | |
| 18 | 7.5A | Amplificador de señal móvil de 2 bandas, Compartimento con interfaz para teléfono móvil, Cámara de visión trasera, Divisor USB | |
| 19 | 7.5A | B250 Conexión positiva en el mazo de cables del techo | |
| 20 | 7.5A | B315 conexión positiva 1 (30a) en el mazo de cables principal | |
| 21 | 10A | Unidad de control de la red de a bordo, Relé de apoyo del motor 1 [Con equipamiento policial especial (IS4)]; Interfaz para conector de uso externo, 6 pines | |
| 22 | 5A | Cuadro de instrumentos | |
| 23 | 5A | [Ver el diagrama eléctrico actual del motor]: Interfaz para uso externo, conector de 10 pines -T10bj/4-, Interfaz para uso externo, conector de 10 pines -T10bj/8-, Relé de bloqueo del motor de arranque | |
| 23 | 30A | [Ver el diagrama eléctrico actual del motor]: Motor de arranque, Relé de bloqueo del motor de arranque, Relé de arranque 1, Relé de arranque 2 | |
| 24 | 7.5A | Conmutador de trampilla de aire fresco y recirculación, Conmutador del ventilador de aire fresco trasero, Relé de aislamiento del ventilador de aire fresco | |
| 25 | 10A | Motor del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero en la puerta izquierda, Motor del limpiaparabrisas trasero en la puerta derecha, Resistencia calefactora para la boquilla del lavaparabrisas izquierda, Resistencia calefactora para la boquilla del lavaparabrisas derecha | |
| 26 | 5A | Relé 1 para terminal de alimentación 75 [Con equipamiento policial especial (IS4 o IS5)] | |
| 26 | 15A | Interfaz para conector de uso externo, 10 pines | |
| 27 | 25A | Unidad de control para asientos delanteros calefactables | |
| 28 | 5A | Relé calentador de agua adicional | |
| 29 | 10A | Unidad de control de airbag, Testigo apagado, Airbag del acompañante | |
| 30 | 10A | Mando de regulación de los retrovisores exteriores, Mando de regulación del alcance de las luces, Pulsador del registrador de datos de emergencia [Con equipamiento policial especial (IS4 o IS5)], Sensor de alta presión, Sensor de contaminación del aire, Sensor de nivel y temperatura de aceite, Unidad de control de reconocimiento de remolque, Unidad de control de asistencia al aparcamiento [Sin tapa de maletero eléctrica], Unidad de control del alcance de las luces, Registrador de datos de emergencia, Faro delantero izquierdo, Faro delantero derecho, Conector de 4 pines, Conector de 10 pines, Conector de diagnóstico, Motor de regulación del alcance del faro izquierdo, Motor de regulación del alcance del faro derecho, Relé de la válvula de cierre de refrigerante, Válvula de cierre de refrigerante para sistema Climatronic; [Con portón trasero eléctrico]: Relé de alimentación 2, Unidad de control de asistencia al aparcamiento | |
| 32 | 7.5A | Conmutador de luces, Panel de mando y visualización de autocaravana, Pulsador registrador de datos de emergencia (Sólo vehículos sin equipamiento especial para la policía), Pulsador sta stop, Tacógrafo, Sensor de ángulo del volante, Unidad de control para el control electrónico de la amortiguación, Dirección multifunción unidad de control de ruedas, Unidad de control para red de a bordo, Registrador de datos de emergencia [Sólo vehículos sin equipamiento especial para la policía], Unidad de control de asistencia a las luces de carretera, Cuadro de instrumentos, Retrovisor interior con atenuación automática, Conmutador de luces de cruce y señales luminosas, Unidad de control para red de a bordo, Unidad de control para red de a bordo | |
| 33 | 10A | Conmutador de bloqueo del diferencial del eje trasero, Vacuostato para bloqueo del diferencial del eje trasero, Unidad de control para tracción total, Unidad de control de bloqueo del diferencial, Válvula de bloqueo del diferencial 1, Válvula de bloqueo del diferencial 2 | |
| 34 | 5A | Panel de control y visualización para equipamiento de autocaravana, Unidad de control de acceso a Internet, Conector de 10 pines; Interfaz para uso externo, conector de 10 pines | |
| 35 | 10A | Conector de 10 pines, Conector de 12 pines | |
| 35 | 15A | Taxímetro, Espejo con taxímetro, Mando a distancia de alarma antirrobo para taxi | |
| 36 | 15A | Conmutador del limpiaparabrisas, Conmutador del limpiaparabrisas trasero, Conmutador de la bomba del lavaparabrisas y del lavafaros, Unidad de control para red de a bordo, Bomba lavaparabrisas, Motor del limpiaparabrisas trasero, Bomba del lavaparabrisas y luneta trasera, Motor del limpialuneta trasero en puerta lateral izquierda, Motor del limpialuneta trasero en puerta lateral derecha | |
| 37 | 5A | Conmutador de control de velocidad de crucero, Botón SET de control de velocidad de crucero, Unidad de control de control de velocidad de crucero adaptativo, Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2 | |
| 38 | 40A | Interruptor de encendido y arranque | |
| 39 | 20A | Interruptor de encendido y arranque | |
| 40 | 30A | Relé de calefacción auxiliar [Vehículos con calentador de líquido adicional, sin Climatronic y con sistema start-stop], Balastro del ventilador de aire fresco con fusible de sobrecalentamiento [Vehículos con calentador de líquido adicional, sin Climatronic y con sistema start-stop] | |
| 41 | 30A | Unidad de control para red de a bordo, Faro delantero izquierdo, Faro delantero derecho, luces laterales delanteras, Luces traseras | |
| 42 | 25A | [Con aire acondicionado]: Relé de aislamiento del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero | |
| 42 | 30A | [Sin aire acondicionado]: Relé de aislamiento del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero, Unidad de control del ventilador de aire fresco trasero, Ventilador de aire exterior trasero | |
| 43 | 30A | Unidad de control de calefacción reductora | |
| 44 | 15A | Unidad de control del portón trasero | |
| 44 | 20A | Sirena de alarma, Unidad de control para red de a bordo, cierre centralizado, Unidad de control para portón trasero, Unidad de control para puerta corredera izquierda, Unidad de control para puerta corredera derecha | |
| 45 | 30A | Amplificador | |
| 46 | 20A | Unidad de control de calefacción adicional [Con calefacción adicional] [Con calentador de líquido adicional} [Con sistema start-stop] | |
| 47 | 25A | Unidad de control para red de a bordo, Indicador de giro, señal de parada | |
| 48 | 25A | Unidad de control para techo corredizo | |
| 49 | 15A | Encendedor | |
| 50 | 25A | Relé limpiafaros, Bomba del lavafaros | |
| 51 | 5A | Sensor del ángulo de dirección | |
| 52 | 5A | Módulo transceptor de vigilancia interior 1, Módulo transceptor de vigilancia interior 2 | |
| 53 | 5A | Sensor de lluvia y luz | |
| 54 | 7.5A | Panel de control y visualización para autocaravana, Módulo indicador de techo, Receptor de señales de radio para calefacción auxiliar, Receptor de señales de radio para calentador de agua adicional, Relé del acumulador de calor residual, Bomba de circulación | |
| 55 | 5A | Panel de control y visualización del equipamiento de autocaravana, Unidad de control red de a bordo, Unidad de control hidráulico del techo, Conector de 10 pines; Interfaz para uso externo, conector de 10 pines | |
| 56 | 5A | Relé de bloqueo del motor de arranque, Unidad de control del motor; Interfaz para uso externo, conector de 10 pines -T10bj/4-; Interfaz para uso externo, conector de 10 pines -T10bj/8- | |
| 57 | 5A | Panel de control y visualización del aire acondicionado trasero | |
| 58 | 10A | Tacógrafo | |
| 59 | 5A | Taxímetro, Espejo con taxímetro | |
| 59 | 10A | Conmutador de luces Cruz Roja: Lámpara cruz roja, Interruptor de luz giratorio: Relé de iluminación giratorio, Motor de luz giratorio |

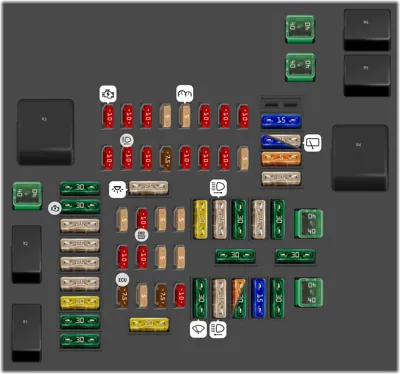

Panel de fusibles interior (desde Mayo 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Unidad de control del ventilador de aire fresco, Soplador de aire fresco | |
| - | 30A | Módulo de interruptor para el asiento del acompañante (modelos con volante a la derecha), Unidad de control de ajuste del asiento del conductor (modelos con volante a la izquierda) | |
| - | 30A | Módulo de interruptor para el asiento del acompañante (modelos con volante a la izquierda), Unidad de control de ajuste del asiento del conductor (modelos con volante a la derecha) | |
| - | 20A | Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero, Interruptor de ajuste del soporte lumbar delantero izquierdo, Interruptor de ajuste del soporte lumbar delantero derecho | |
| - | 25A | Unidad de control de vehículo especial | |
| - | 25A | Unidad de control de vehículo especial | |
| - | 25A | Unidad de control de vehículo especial | |
| - | 25A | Unidad de control de vehículo especial | |
| - | 30A | Relé de arranque 1, Relé de arranque 2, Arranque | |
| - | 30A | Fusible 15 en el portafusibles B, Fusible 17 en el portafusibles B, Fusible 20 en el portafusibles B, Fusible 24 en el portafusibles B | |
| - | 20A | Unidad de control de calefacción auxiliar | |
| - | 7.5A | Unidad de control y visualización para el sistema de aire acondicionado trasero, Unidad de control y visualización adicional 1, Controles de calefacción y aire acondicionado, Receptor de control remoto para calefacción adicional | |
| - | 5A | Interruptor combinado de la columna de dirección | |
| - | 7.5A | Relé de bomba de circulación, Bomba de circulación | |
| - | 10A | Conexión USB 1; Toma de carga USB para la fila de asientos 3 izquierda | |
| - | 30A | Unidad de control alimentación de a bordo, Motor del limpiaparabrisas | |
| - | 25A | faro delantero izquierdo | |
| - | 5A | Motor de bloqueo eléctrico trasero izquierdo, Motor de bloqueo eléctrico trasero derecho | |
| - | 30A | Fusible 1, 2, 3 y 4 en portafusibles K | |
| - | 15A | Terminal 15 relé de alimentación de tensión 2, Regleta de bornes eléctricos para uso externo TV | |
| - | 30A | Unidad de control de la red de a bordo, Relé de luneta trasera con calefacción, Luneta trasera con calefacción, Luneta trasera con calefacción en la puerta izquierda, Luneta trasera con calefacción en la puerta derecha | |
| - | 40A | Unidad de control de la red de a bordo, iluminación exterior | |
| - | 10A | Tacógrafo | |
| - | 10A | Interruptor combinado de la columna de dirección | |
| - | 5A | Sensor de alarma antirrobo, Sensor de vigilancia interior 2, Bocina de alarma | |
| - | 5A | Sensor de lluvia | |
| - | 30A | Unidad de control de la puerta del conductor (modelos con volante a la izquierda), Unidad de control de la puerta del pasajero delantero (modelos con volante a la derecha) | |
| - | 30A | Unidad de control de la puerta del conductor (modelos con volante a la derecha), Unidad de control de la puerta del pasajero delantero (modelos con volante a la izquierda) | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 10A | Conexión de diagnóstico | |
| - | 5A | interruptor de luz giratorio | |
| - | 5A | Interruptor combinado de la columna de dirección | |
| - | 20A | Unidad de control 1 para electrónica de información | |
| - | 25A | faro delantero derecho | |
| - | 30A | Unidad de control para calentador de agente reductor | |
| - | 25A | Regleta de terminales eléctricos para uso externo. | |
| - | 30A | Unidad de control de la red de a bordo: Bocina o bocina bitonal, Bocina de bajo | |
| - | 40A | Unidad de control de la red de a bordo: Iluminación exterior | |
| - | 25A | Unidad de control de alimentación a bordo: Iluminación exterior, Iluminación interior, Alimentación interior | |
| - | 10A | Unidad de control de airbag, Testigo de airbag desactivado en el lado del acompañante | |
| - | 10A | Interruptor de ajuste de espejos, Regulador de control de alcance de luces, Interruptor de ventilador de aire fresco trasero, Módulo de interruptor central en el tablero de instrumentos, Sensor de nivel y temperatura de aceite, Sensor de presión para circuito de refrigerante, Unidad de control de ayuda al estacionamiento, Relé de válvula de corte de refrigerante, Cierre de refrigerante Climatronic Válvula de cierre, Relé de alimentación de tensión 2, Faro delantero izquierdo, Faro delantero derecho, Conexión de diagnóstico, Elemento calefactor del surtidor del lavaparabrisas izquierdo, Elemento calefactor del surtidor del lavaparabrisas derecho | |
| - | 10A | no asignado | |
| - | 7.5A | Interruptor giratorio de luces, Botón del registrador de datos de accidentes, Interruptor combinado en la columna de dirección, Retrovisor interior, Tacógrafo, Unidad de control de crucero adaptativo, Relé de suministro de voltaje 2 del terminal 15, Memoria de datos de accidentes, Unidad de control para comunicación externa del vehículo, Cámara frontal para sistemas de asistencia al conductor, Automático espejo interior antideslumbrante | |
| - | 10A | Unidad de control de bloqueo del diferencial, Vacuostato para bloqueo del diferencial trasero | |
| - | 10A | Botón registrador de datos de accidentes, Memoria de datos de accidentes, Unidad de control para bypass de encendido, Conector de 10 pines, Conector de 12 pines; Sólo para vehículos con equipo de taxi: Taxímetro, Taxímetro de espejo, Radio bidireccional | |
| - | 10A | Unidad de control de interfaz para telemática | |
| - | 5A | Unidad de control de asistencia al cambio de carril, Unidad de control de asistencia al cambio de carril 2 | |
| - | 10A | Interruptor de encendido/arranque, Unidad de control de la red de a bordo, Unidad de control para vehículos especiales, Unidad de control del motor/motor | |
| - | 10A | Memoria de datos de accidentes | |
| - | 10A | Unidad de control de interfaz para telemática | |
| - | 5A | Unidad de control del módulo de llamada de emergencia y unidad de comunicación | |
| - | 5A | Cuadro de instrumentos, Unidad de control en cuadro de instrumentos | |
| - | 10A | Unidad de control del sistema de monitoreo de presión de neumáticos | |
| - | 10A | Unidad de visualización para indicador de información frontal y unidad de control para unidad de manejo, Unidad de control para sistema de cámara de marcha atrás, Amplificador de señal bidireccional para telefonía móvil/servicios de datos, Cámara de marcha atrás, Compartimento con interfaz para teléfono móvil | |
| - | 10A | Unidad de control de la red de a bordo, retrovisor exterior calefactable | |
| - | 25A | Unidad de control de asientos delanteros con calefacción | |
| - | 5A | Terminal 75 relé de alimentación de tensión 1 | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 25A | Motor del limpiaparabrisas de la puerta trasera izquierda, Motor del limpiaparabrisas de la puerta trasera derecha | |
| - | 15A | Unidad de control de amortiguación controlada electrónicamente | |
| - | 40A | Unidad de control de la red de a bordo: cierre centralizado | |
| - | 40A | Interruptor del ventilador de aire fresco trasero: Ventilador de aire fresco trasero; Unidad de control del ventilador de aire fresco trasero: Ventilador de aire fresco trasero | |
| - | Terminal 15 relé de alimentación de tensión 2 | ||
| - | Relé de la bomba de circulación | ||
| - | Relé de alimentación de tensión del terminal 15 | ||
| - | Relé de contacto X | ||
| - | Relé adicional del intermitente trasero izquierdo | ||
| - | Relé adicional del intermitente trasero derecho |
