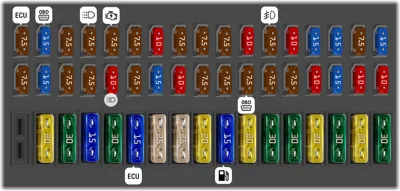

Tablero de instrumentos (hasta octubre de 2014)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Combinación de instrumentos / Unidad de control del motor / Unidad de control del ventilador del radiador | |
| 2 | 15A | Relé del sistema de climatización / Unidad de control del sistema de climatización / Conector de diagnóstico / Sensor de alta presión | |
| 3 | 7.5A | Interruptor de señal de parada / Interruptor del pedal del embrague / Válvula 1 de la fase de distribución de gas de las válvulas de admisión | |
| 4 | 7.5A | Unidad de control de la red a bordo / Interruptor de luz de cruce / luces diurnas / luces altas / Lámpara de iluminación de matrícula [sin sistema start-stop] | |
| 5 | 7.5A | Unidad de control de la red a bordo / Interruptor de encendido y arranque / Interruptor de control de crucero | |
| 6 | 7.5A | Regulador corrector de faros / Motor de corrección del faro izquierdo / Actuador corrector del faro derecho / Regulador de posición del espejo exterior | |
| 7 | 10A | Selector | |
| 8 | 7.5A | Unidad de control ITUC con control electrónico / Selector | |
| 9 | 7.5A | Unidad de control del airbag / Módulo de interruptor 2 del panel frontal, en el medio | |
| 10 | 7.5A | Bloque de gestión del sistema de asistencia de estacionamiento | |
| 11 | 10A | Lámpara de haz derecho | |
| 12 | 7.5A | Combinación de instrumentos / Unidad de control de la combinación de instrumentos / Lámpara de luz antiniebla trasera izquierda / Unidad de control de la red a bordo | |
| 13 | 10A | Lámpara de haz izquierdo | |
| 14 | 15A | Motor eléctrico del limpiador de vidrio trasero | |
| 15 | 15A | Interruptor de luz | |
| 16 | 7.5A | Relé de potencia terminal 15 / Unidad de control del amplificador de dirección | |
| 17 | 15A | Interruptor de bomba de tragar y sistema de limpieza de faros | |
| 18 | 7.5A | Interruptor de rango trasero trasero trasero | |
| 19 | 15A | Boquilla de cilindro 1 / Boquilla de cilindro 2 / Boquilla de cilindro 3 | |
| 20 | 7.5A | Bloque de control ABS / Bloque de sensores de función de frenado automático de ciudad / Sensor de ángulo del volante | |
| 21 | 7.5A | Lámpara de posición delantera derecha / Lámpara de posición trasera derecha / Lámpara de iluminación de matrícula [con sistema start-stop] / Unidad de control de la red a bordo / . Interruptor de posición de lámparas | |
| 22 | 10A | Lámpara de marcha diurna izquierda / Lámpara de marcha diurna derecha | |
| 23 | 7.5A | Lámpara de posición delantera izquierda / Lámpara de posición trasera izquierda | |
| 24 | 15A | Interruptor de señal de luz | |
| 25 | 10A | Bomba de lavado de parabrisas y luneta trasera | |
| 26 | 7.5A | Relé principal / Combinación de instrumentos / Sensor de ángulo del volante | |
| 27 | 7.5A | Unidad de control de la red a bordo / Plateau interior delantero / Lector de pasajero delantero / Planificador de lectura del conductor | |
| 28 | 7.5A | Conector de diagnóstico | |
| 29 | 7.5A | Unidad de control de la red a bordo / | |
| 30 | 7.5A | Unidad de control de la red a bordo / Elemento calefaccionado exterior / Elemento calefaccionado del espejo exterior por pasajero delantero | |
| 31 | 10A | Sonda lambda / Sonda lambda después del convertidor / Válvula electromagnética 1 adsorbedor | |
| 32 | 15A | Unidad de control de la red a bordo / Indicadores de giro / luces de freno | |
| 33 | 10A | Lámpara de haz derecho | |
| 34 | 10A | Lámpara de haz izquierdo / Combinación de instrumentos | |
| 36 | 20A | Fumador | |
| 37 | 30A | Unidad de control del sistema de climatización / Unidad de control de calefacción | |
| 38 | 15A | Dispositivo principal | |
| 39 | 30A | Unidad de control de escotilla deslizante | |
| 40 | 15A | Unidad de control del motor | |
| 41 | 25A | Unidad de control de la red a bordo / Castillo central | |
| 42 | 25A | Bobina de encendido 1 con cascada de salida / Bobina de encendido 2 con cascada de salida / Bobina de encendido 3 con cascada de salida | |
| 43 | 20A | Unidad de control de calefacción del asiento delantero / Módulo de interruptor del panel frontal en el medio / Módulo de interruptor 2 del panel frontal, en el medio | |
| 44 | 15A | Relé de la bomba de combustible | |
| 45 | 20A | Interruptor de luz | |
| 46 | 30A | Unidad de control de la red a bordo / Elemento calefaccionado del vidrio trasero | |
| 47 | 30A | Interruptor de vidrio delantero derecho | |
| 48 | 20A | Unidad de control de la red a bordo / Señal de tono alto / Señal de tono bajo | |
| 49 | 30A | Unidad de control de la red a bordo / Unidad de control del motor limpiador de vidrio | |
| 50 | 20A | Unidad de control de la red a bordo [con sistema start-stop] | |
| 51 | 30A | Interruptor de ventana delantera izquierda |

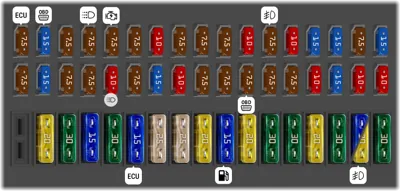

Tablero de Instrumentos (desde noviembre de 2014)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Combinación de instrumentos / Unidad de control del motor / Unidad de control del ventilador del radiador | |
| 2 | 15A | Relé del sistema de climatización / Unidad de control del sistema de climatización / Conector de diagnóstico / Sensor de alta presión | |
| 3 | 7.5A | Interruptor de señal de parada / Interruptor del pedal del embrague / Válvula 1 de la fase de distribución de gas de las válvulas de admisión | |
| 4 | 7.5A | Unidad de control de la red a bordo / Interruptor de luz de cruce / luces diurnas / luz alta / Lámpara de iluminación de la placa de matrícula [sin sistema start-stop] | |
| 5 | 7.5A | Unidad de control de la red a bordo / Interruptor de encendido y arranque / Interruptor de control de crucero | |
| 6 | 7.5A | Regulador del corrector de faros / Motor de corrección del faro izquierdo / Actuador del corrector del faro derecho / Regulador de posición del espejo exterior | |
| 7 | 10A | Selector | |
| 8 | 7.5A | Unidad de control ITUC con control electrónico / Selector | |
| 9 | 7.5A | Unidad de control del airbag / Módulo de interruptor 2 del panel frontal, en el medio | |
| 10 | 7.5A | Bloque de gestión del sistema de asistencia de estacionamiento | |
| 11 | 10A | Lámpara de haz derecho | |
| 12 | 7.5A | Combinación de instrumentos / Unidad de control de la combinación de instrumentos / Lámpara de la luz antiniebla trasera izquierda / Unidad de control de la red a bordo | |
| 13 | 10A | Lámpara de haz izquierdo | |
| 14 | 15A | Motor eléctrico del limpiador de vidrio trasero | |
| 15 | 15A | Interruptor de luz | |
| 16 | 7.5A | Relé de potencia terminal 15 / Unidad de control del amplificador de dirección | |
| 17 | 15A | Interruptor de la bomba de tragar y sistema de limpieza de faros | |
| 18 | 7.5A | Interruptor de rango trasero trasero trasero | |
| 19 | 15A | Boquilla de cilindro 1 / Boquilla de cilindro 2 / Boquilla de cilindro 3 | |
| 20 | 7.5A | Bloque de control ABS / Bloque de sensores de la función de frenado automático en ciudad / Sensor de ángulo del volante | |
| 21 | 7.5A | Lámpara de posición delantera derecha / Lámpara de posición trasera derecha / Lámpara de iluminación de la placa de matrícula [con sistema start-stop] / Unidad de control de la red a bordo / . Interruptor de posición de las lámparas | |
| 22 | 10A | Lámpara de marcha diurna izquierda / Lámpara de marcha diurna derecha | |
| 23 | 7.5A | Lámpara de posición delantera izquierda / Lámpara de posición trasera izquierda | |
| 24 | 15A | Interruptor de señal de luz | |
| 25 | 10A | Bomba de lavaparabrisas y limpiaparabrisas trasero | |
| 26 | 7.5A | Relé principal / Combinación de instrumentos / Sensor de ángulo del volante | |
| 27 | 7.5A | Unidad de control de la red a bordo / . Plateau interior delantero / Lector de pasajero delantero / Planificador de lectura del conductor | |
| 28 | 7.5A | Conector de diagnóstico | |
| 29 | 7.5A | Unidad de control de la red a bordo / | |
| 30 | 7.5A | Unidad de control de la red a bordo / Elemento calefaccionado exterior / Elemento calefaccionado del espejo exterior por el pasajero delantero | |
| 31 | 10A | Sonda lambda / Sonda lambda después del convertidor / Válvula electromagnética 1 adsorbedor | |
| 32 | 15A | Unidad de control de la red a bordo / Indicadores de giro / luces de freno | |
| 33 | 10A | Lámpara de haz derecho | |
| 34 | 10A | Lámpara de haz izquierdo / Combinación de instrumentos | |
| 36 | 20A | Fumador | |
| 37 | 30A | Unidad de control del sistema de climatización / Unidad de control de calefacción | |
| 38 | 15A | Dispositivo principal | |
| 39 | 30A | Unidad de control de la escotilla deslizante | |
| 40 | 15A | Unidad de control del motor | |
| 41 | 25A | Unidad de control de la red a bordo / Castillo central | |
| 42 | 25A | Bobina de encendido 1 con cascada de salida / Bobina de encendido 2 con cascada de salida / Bobina de encendido 3 con cascada de salida | |
| 43 | 20A | Unidad de control de calefacción del asiento delantero / Módulo de interruptor del panel frontal en el medio / Módulo de interruptor 2 del panel frontal, en el medio | |
| 44 | 15A | Relé de la bomba de combustible | |
| 45 | 20A | Interruptor de luz | |
| 46 | 30A | Unidad de control de la red a bordo / Elemento calefaccionado del vidrio trasero | |
| 47 | 30A | Interruptor de vidrio delantero derecho / Panel de control del parabrisas en la puerta del conductor [con dirección derecha] / Accionamiento de bloqueo central del conductor | |
| 48 | 20A | Unidad de control de la red a bordo / Señal de tono alto / Señal de tono bajo | |
| 49 | 30A | Unidad de control de la red a bordo / Unidad de control del motor limpiador de vidrio | |
| 50 | 15A | Lámpara de luz antiniebla izquierda / Lámpara de luz antiniebla derecha | |
| 50 | 20A | Unidad de control de la red a bordo once | |
| 51 | 30A | Panel de control del parabrisas en la puerta del conductor / Accionamiento de bloqueo central del conductor [con dirección derecha] |
Panel Interior de Conducción a la Izquierda
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Relé de Función de Frenado Automático en Ciudad / Unidad de Sensor de Función de Frenado Automático en Ciudad | |
| 2 | 7.5A | Tablero de instrumentos | |
| 3 | 15A | Unidad principal | |
| 4 | 7.5A | Convertidor de voltaje / Relé de arranque 1 / Relé de arranque 2 | |
| 9 | 15A | Unidad de control de suministro de energía a bordo / Luz baja/luces diurnas/luz alta derecha | |
| 10 | 15A | Unidad de control de suministro de energía a bordo / Luz baja/luces diurnas/luz alta izquierda | |
| 11 | 30A | Relé de arranque 1 / Relé de arranque 2 | |
| 12 | 30A | Convertidor de voltaje |
Caja de fusibles interior (coche con volante a la izquierda)
| N° | A | Descripción | |
|---|---|---|---|
| - | Terminal de relé de suministro de energía 1 75 | ||
| - | Terminal de relé de suministro de energía 15 | ||
| - | Relé 2 de arranque [Solo para vehículos con sistema start-stop] | ||
| - | Relé principal | ||
| - | Relé del motor de arranque 1 [Solo para vehículos con sistema start-stop] | ||
| - | Relé de la bomba de combustible (enchufe 7/A) [Solo para coches con motor de gasolina] | ||
| - | Relés de luces bajas y altas (enchufe 7/B) [Solo para vehículos sin sistema start-stop] | ||
| - | Relé de frenado automático en ciudad (enchufe 7/B) [Solo para vehículos con sistema start-stop] | ||
| - | Relé de aire acondicionado | ||
| - | Relé de bloqueo de arranque (enchufe 11/A) | ||
| - | Relés de válvula de cierre de gas (enchufe 11/B) [Solo para vehículos con motor de gas natural (GNC)] |
Caja de fusibles interior (coche con volante a la derecha)
| N° | A | Descripción | |
|---|---|---|---|
| - | Terminal 75 del relé de suministro de energía 1 | ||
| - | Terminal 15 del relé de suministro de energía | ||
| - | Relé de arranque 2 [Solo para vehículos con sistema start-stop] | ||
| - | Relé principal | ||
| - | Relé del motor de arranque 1 [Solo para vehículos con sistema start-stop] | ||
| - | Relé de la bomba de combustible (enchufe 7/A) [Solo para coches con motor de gasolina] | ||
| - | Relés de luces bajas y altas (enchufe 7/B) [Solo para vehículos sin sistema start-stop] | ||
| - | Relé de frenado automático en ciudad (enchufe 7/B) [Solo para vehículos con sistema start-stop] | ||
| - | Relé de aire acondicionado | ||
| - | Relé de bloqueo de arranque (enchufe 11/A) | ||
| - | Relé de la bomba de combustible (enchufe 11/B) [Solo para vehículos con motor de gas natural (GNC)] |
