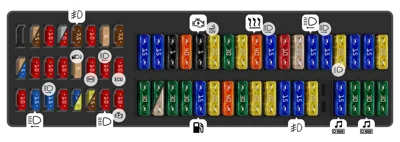

Fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 5A | Unidad de control para bloqueo electrónico de la columna de dirección | |
| 2 | 7.5A | Unidad de control para bloqueo electrónico de la columna de dirección | |
| 3 | 10A | Unidad de control en el cuadro de instrumentos | |
| 4 | 2A | Unidad emisora y receptora de teléfono | |
| 4 | 10A | Unidad emisora y receptora de teléfono, Emisor de campo magnético para brújula (Sólo modelos con sistema start/stop) | |
| 5 | 7.5A | Lámpara luz antiniebla trasera izquierda | |
| 6 | 10A | Unidad de control red de a bordo (luz interior, sólo AW0) | |
| 7 | 5A | Relé de faros antiniebla [solo AW0] (Según equipamiento), Conmutador y regulador de iluminación de instrumentos [solo AW0], Luz de matrícula, Unidad de control alimentación de a bordo [solo AW1] | |
| 8 | 7.5A | Interruptor de la bomba del lavaparabrisas (sistema lava/limpiaparabrisas automático y lavafaros) [solo AW0], Bomba del lavaparabrisas [solo AW0], Unidad de control de la red de a bordo [solo AW0] | |
| 9 | 5A | Unidad de control de airbag, Unidad de control para reconocimiento de asiento ocupado | |
| 9 | 15A | Unidad de control de airbag, Unidad de control para reconocimiento de asiento ocupado | |
| 10 | 10A | Conmutador de la columna de dirección derecha [solo AW0] | |
| 11 | 10A | Faro delantero izquierdo (Faros de descarga de gas) | |
| 12 | 10A | Faro delantero derecho (Faros de descarga de gas) | |
| 13 | 5A | Retrovisor interior antideslumbrante automático, Sensor de luz, Unidad de control de ayuda al aparcamiento, Sensor de calidad del aire, Sensor de alta presión, Unidad de control de climatronic, Pulsador del sistema de control de presión de neumáticos, TCS y Pulsador ESP, Conmutador de luces de marcha atrás, Conmutador de funcionamiento Start/Stop, Resistencia calentador del surtidor del lavaparabrisas izquierdo, Resistencia calentador del surtidor del lavaparabrisas derecho, Conector de 28 pines, Retrovisor Conmutador de regulación, Tecla de calefacción del retrovisor exterior, Unidad de control para luz de curvas y regulación del alcance de luces | |
| 14 | 10A | Conmutador de la columna de dirección izquierda, (sólo AW0), Unidad de control ABS, Conmutador de luces (sólo AW1), Bobina del airbag conector y anillo de retorno con anillo colector, Unidad de control de bomba de combustible, Unidad de control de detector de remolque, Estabilizador de tensión, Convertidor CC/CA con toma de 12 V - 230 V, Interfaz de diagnóstico del bus de datos (sólo AW1) | |
| 15 | 10A | Conector de 16 pines (Conexión de diagnóstico), Interruptor y regulador de iluminación de instrumentos, Regulador de control del alcance de las luces [solo AW1], Relé de soplador de aire fresco, Medidor de masa de aire, Elemento calefactor para respiradero del cárter, Unidad de control para ruido estructural, Faro delantero izquierdo, Motor de regulación del alcance de luz izquierdo, Faro delantero derecho, Motor de regulación del alcance de luz derecho | |
| 16 | 10A | Relé de bomba de refrigerante adicional, Unidad de control del motor | |
| 17 | 10A | Introducción gradual: Relé de bocina ATA, Sensor interior ATA, Sirena ATA | |
| 18 | 15A | Faro delantero izquierdo, Lámpara de luz de cruce del faro izquierdo (Solo modelos con equipamiento para China) | |
| 19 | 15A | Faro delantero derecho, Lámpara de luz de cruce del faro derecho (Solo modelos con equipamiento para China) | |
| 20 | 10A | Interruptor de encendido/arranque, (sólo AW0), Conmutador Tiptronic, Unidad de control de caja automática, Unidad de control de sensores de palanca selectora, Unidad de control de climatronic, Receptor de control remoto para líquido refrigerante adicional calentador | |
| 21 | 15A | Unidad de control de red de a bordo [solo AW0], Relé de bocina de doble tono [solo AW1], | |
| 21 | 20A | Bocina de agudos, Bocina de graves | |
| 22 | 20A | Interruptor de encendido/arranque [solo AW0], Caja convertidora [solo AW0] | |
| 22 | 7.5A | Sensor de monitoreo interior, Relé de bocina de alarma, Bocina de alarma | |
| 23 | 10A | Unidad de control red de a bordo [solo AW0], Conector de 16 pines (Conexión de diagnóstico), Interruptor de luces [solo AW1], Sensor de lluvia y luz, Transmisor de campo magnético para brújula [Sólo modelos sin sistema start/stop] | |
| 24 | 10A | Unidad de control alimentación a bordo [sólo AW0], Unidad de control autorización de acceso y arranque | |
| 25 | 15A | Unidad de control para caja de cambios automática, Unidad de control para sensores de palanca selectora, Conmutador multifunción | |
| 26 | 15A | Bomba de vacío para frenos | |
| 27 | 1A | Conector de la bobina del airbag y anillo de retorno con anillo colector | |
| 28 | 40A | Relé de funcionamiento de la calefacción adicional | |
| 29 | 1A | [solo AW0]: Unidad de control red de a bordo, Interruptor de encendido/arranque, Caja convertidora | |
| 30 | 20A | Encendedor, Toma de 12 V, Toma 2 de 12 V, Diodo de bloqueo | |
| 31 | 30A | Interruptor de luces [solo AW0] | |
| 32 | 20A | Conmutador de luces [sólo AW0] | |
| 33 | 40A | Calor/interruptor de salida de calor, Relé del ventilador de aire fresco, Unidad de control del sistema de aire acondicionado, Interruptor del ventilador de aire fresco | |
| 34 | 15A | [solo AW0]: Lámpara de luz de carretera izquierda, Lámpara de luz de carretera derecha, Unidad de control en el cuadro de instrumentos | |
| 35 | 10A | Unidad de control para electrónica de la columna de dirección [solo AW1], Interfaz de diagnóstico del bus de datos [solo AW1], Placa de bocina | |
| 36 | 25A | Unidad de control de la red de a bordo [solo AW0] [solo AW1], Unidad de control de la red de a bordo [solo AW0] [Introducción gradual] | |
| 37 | 15A | Faro delantero izquierdo, Lámpara de luz diurna izquierda | |
| 38 | 15A | Faro delantero derecho, Lámpara de luz diurna derecha | |
| 39 | 20A | Relé de luz de cruce | |
| 40 | 15A | Unidad de control detector de remolque | |
| 41 | 15A | Unidad de control detector de remolque | |
| 42 | 20A | Unidad de control detector de remolque | |
| 43 | 30A | Unidad de control de la puerta del acompañante | |
| 44 | 30A | Relé de luneta trasera calefactable [solo AW1], Luneta trasera calefactable, Unidad de control red de a bordo [solo AW0] | |
| 44 | 25A | Relé de luneta trasera calefactable [solo AW1], Luneta trasera calefactable, Unidad de control red de a bordo [solo AW0] | |
| 45 | 30A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del acompañante (Solo modelos con equipamiento para China) | |
| 46 | 30A | Unidad de control de puerta trasera izquierda, Unidad de control de puerta trasera derecha | |
| 47 | 15A | Unidad de control de la bomba de combustible, Relé de la bomba de combustible, Relé de suministro de combustible | |
| 48 | 20A | Unidad de control red de a bordo [solo AW1], Unidad de control red de a bordo [solo AW0], Unidad de control red de a bordo [solo AW0] | |
| 49 | 40A | Unidad de control para climatronic, Unidad de control para sistema de aire acondicionado | |
| 50 | 30A | Unidad de control para asientos delanteros calefactables | |
| 51 | 20A | Unidad de control para regulación del techo corredizo | |
| 52 | 20A | Relé de bocina de doble tono | |
| 53 | 15A | Unidad de control para asientos delanteros calefactables | |
| 54 | 15A | Relé de faros antiniebla | |
| 55 | 20A | [solo AW0]: Conmutador de luces, Conmutador de columna de dirección izquierda | |
| 57 | 15A | Radio, Unidad de control con pantalla para radio y navegación | |
| 58 | 30A | Convertidor CC/CA con toma de 12 V - 230 V | |
| 59 | 30A | Amplificador | |
| 60 | 30A | Unidad de control de calefacción adicional |

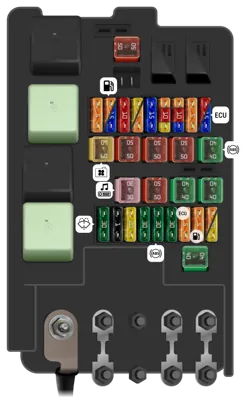

Fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Unidad de control del motor | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Unidad de control del ventilador del radiador | |
| - | 5A | Calentador de sonda lambda, Calefactor de sonda lambda 1 después del catalizador | |
| - | 10A | Calentador de sonda lambda, Calefactor de sonda lambda 1 después del catalizador | |
| - | 15A | Calentador de sonda lambda, Calefactor de sonda lambda 1 después del catalizador | |
| - | 5A | Calentador de sonda lambda [Sólo para modelos con concepto agotado ULEV 2 - (7GB)], Bomba de diagnóstico del sistema de combustible, Electroválvula de control de la presión de sobrealimentación, Válvula de conmutación del refrigerador de recirculación de gases de escape, Elemento calefactor para el respiradero del cárter, Bomba de vacío para frenos | |
| - | 10A | Calentador de sonda lambda [Sólo para modelos con concepto agotado ULEV 2 - (7GB)], Bomba de diagnóstico del sistema de combustible, Electroválvula de control de la presión de sobrealimentación, Válvula de conmutación del refrigerador de recirculación de gases de escape, Elemento calefactor para el respiradero del cárter, Bomba de vacío para frenos | |
| - | 20A | Calentador de sonda lambda [Sólo para modelos con concepto agotado ULEV 2 - (7GB)], Bomba de diagnóstico del sistema de combustible, Electroválvula de control de la presión de sobrealimentación, Válvula de conmutación del refrigerador de recirculación de gases de escape, Elemento calefactor para el respiradero del cárter, Bomba de vacío para frenos | |
| - | 5A | Bomba de diagnóstico del sistema de combustible, Módulo de válvula de mariposa, Electroválvula del filtro de carbón activo 1 | |
| - | 10A | Bomba de diagnóstico del sistema de combustible, Módulo de válvula de mariposa, Electroválvula del filtro de carbón activo 1 | |
| - | 15A | Bomba de diagnóstico del sistema de combustible, Módulo de válvula de mariposa, Electroválvula del filtro de carbón activo 1 | |
| - | 10A | Bomba de refrigerante; Elemento calefactor de aire auxiliar, baja potencia calorífica | |
| - | 15A | Bomba de refrigerante; Elemento calefactor de aire auxiliar, baja potencia calorífica | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa final, Transformador de encendido | |
| - | 5A | Válvula reguladora de presión de combustible [Sólo modelos con motor diésel], Válvula dosificadora de combustible [Sólo modelos con motor diésel] | |
| - | 10A | Módulo de válvula de mariposa, Electroválvula de control de presión de sobrealimentación, Electroválvula de filtro de carbón activado 1, Válvula de control del árbol de levas 1, Válvula de recirculación de aire del turbocompresor | |
| - | 5A | Unidad de control del período de precalentamiento automático, Relé de bomba eléctrica de combustible 2, Relé de bomba de combustible, Válvula reguladora de presión de combustible | |
| - | 15A | Sólo para modelos con sistema de escape ULEV 2 - (7GB): Unidad de control del período de precalentamiento automático, Relé de bomba eléctrica de combustible 2, Relé de bomba de combustible, Válvula reguladora de presión de combustible | |
| - | 5A | Sensor del velocímetro, Conmutador de luz de freno [Sólo modelos con caja de cambios de doble embrague (DSG)], Sensor de posición del embrague, Relé de la bomba de refrigerante adicional | |
| - | 5A | Bomba de circulación de refrigerante | |
| - | 20A | Relé de bomba de vacío, Bomba de vacío para frenos | |
| - | 5A | Relé de la bomba de combustible, Bomba de presurización del sistema de combustible, Bomba de refrigerante | |
| - | 5A | Unidad de control del motor | |
| - | 30A | Estabilizador de tensión | |
| - | 30A | Unidad de control ABS | |
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 20A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 1A | Unidad de control red de a bordo (AW0) | |
| - | 30A | Unidad de control red de a bordo (AW0), Relé de lavado y limpiaparabrisas intermitente automático (AW1), Relé de conmutación del motor del limpiaparabrisas 1 (AW1), Relé de conmutación del motor del limpiaparabrisas 2 (AW1) | |
| - | 50A | Motor de bomba de aire secundario | |
| - | 40A | Unidad de control ABS | |
| - | 50A | Unidad de control para detector de remolque | |
| - | 50A | Terminal 15 relé de alimentación de tensión, Terminal 15 relé de alimentación de tensión 2 | |
| - | 50A | Unidad de control del período de precalentamiento automático | |
| - | 60A | Ventilador del radiador | |
| - | 40A | Unidad de control red de a bordo (AW1) | |
| - | 40A | Unidad de control red de a bordo (AW1) | |
| - | 50A | Terminal 75 relé de alimentación de tensión 1 | |
| - | 30A | Amplificador | |
| - | 40A | Elemento calefactor de aire auxiliar | |
| - | Alternador | ||
| - | Dirección | ||
| - | Terminal interior 30 alimentación fusibles SC | ||
| - | Relé de conmutación 1 del motor del limpiaparabrisas [Caja electrónica alta, nivel de equipo alto (AW1)] | ||
| - | Vacante [E-box bajo, nivel de equipo bajo (AW0)] | ||
| - | Relé de conmutación 2 del motor del limpiaparabrisas [Caja electrónica alta, nivel de equipo alto (AW1)] | ||
| - | Vacante [E-box bajo, nivel de equipo bajo (AW0)] | ||
| - | Sólo uno de estos: Relé principal, Relé de suministro de voltaje del terminal 30, Relé de suministro de combustible | ||
| - | Sólo uno de estos: Relé de baja potencia calorífica, Relé de circulación continua de refrigerante (introducción gradual), Relé de bomba de refrigerante adicional | ||
| - | Sólo uno de estos: Relé de alta potencia calorífica, Relé de bomba de aire secundaria [Motor de gasolina] | ||
| - | Unidad de control automático del período de incandescencia |
Relés de Bloque bajo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de bocina de dos tonos, Relé de sirena de alarma [USA, México] [Relé de toma 1.2], Relé del sistema de limpieza de faros | ||
| 2 | Terminal del relé de alimentación, Relé de arranque 2 | ||
| 3 | Relé de bomba de combustible eléctrica 2 [Relé de toma 3.1], Relé de resistencia de calefacción [Relé de toma 3.2] | ||
| 4 | Relé de purga de refrigerante después de apagar el motor [eliminación gradual (nuevo zócalo de relé 4, en el bloque de interruptor de baja)], Relé de bomba de refrigerante adicional [Relé de toma 4.1], Relé de suministro de combustible a través de la línea de presión, Relé de bomba de combustible [Relé de toma 4.2] | ||
| 5 | Terminal 75 de alimentación de relé 1 | ||
| 5 | No se utiliza [reemplazo gradual] | ||
| 6 | Terminal 50 del relé de alimentación, Relé de arranque 1 | ||
| 7 | Terminal 15 del relé de alimentación | ||
| 8 | Relé de luz de cruce | ||
| 9 | Terminal 15 de alimentación de relé 2 | ||
| 10 | Terminal 75 de alimentación del relé 1 [introducción gradual] | ||
| 11 | Relé de luz antiniebla | ||
| 12 | Bloque del convertidor |
Relés de Bloque Alto
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de bocina de dos tonos, Relé del sistema de limpieza de faros [zócalo relé 1.2] | ||
| 2 | Borne del relé de alimentación 50, Relé de arranque 2 | ||
| 3 | Relé del dispositivo de arranque en frío, Relé de la bomba eléctrica de combustible 2 [zócalo relé 3.2], Relé de la resistencia de calefacción [zócalo relé 3.2] | ||
| 4 | Relé de purga de refrigerante después de apagar el motor [reducir progresivamente] (nuevo zócalo de relé 4, en el Bloque Alto de interruptores), Relé de bomba de refrigerante adicional [zócalo relé 4.2], Relé de alimentación de combustible a través de la línea de presión, Relé de la bomba de combustible [zócalo relé 4.2] | ||
| 5 | Borne del relé de alimentación 1 [reducir progresivamente] (nuevo zócalo de relé 10) | ||
| 5 | No se utiliza [reemplazo gradual] | ||
| 6 | Borne del relé de alimentación, Relé de arranque 1 | ||
| 7 | Relé para el funcionamiento en modo de calefacción independiente | ||
| 8 | Calefacción de la luneta trasera relé | ||
| 9 | Terminal 15 de alimentación del relé 2 | ||
| 10 | Terminal 75 de alimentación del relé 1 [introducción gradual] | ||
| 11 | Relé del ventilador de alimentación | ||
| 12 | No se utiliza |
