Volkswagen Vento / Fusibles 2014

Fusiblera del habitáculo (gasolina)

Fusiblera del habitáculo (gasolina)
N°ADescripción
1 Sin asignar
2 10A Conmutador combinado en la columna de dirección. Motor del limpialuneta. Bomba del lavaparabrisas y del lavaluneta.
3 5A Relé de la bomba de combustible. Unidad de control del motor.
4 2A Conmutador combinado en la columna de dirección. Unidad de control del volante multifunción.
5 Sin asignar
6 5A Unidad de control en el cuadro de instrumentos.
7 5A Ruedecilla moleteada para regulación del alcance de las luces. Luz izquierda de la matrícula. Luz derecha de la matrícula. Regulador de la iluminación de conmutadores e instrumentos.
8 Sin asignar
9 5A Unidad de control del ABS.
9 7.5A Unidad de control del ABS. Pulsador de ASR y ESP. Conmutador combinado en la columna de dirección.
10 5A Sensor de la velocidad de marcha. Unidad de control de la red de a bordo.Conmutador de encendido y arranque.
11 5A Ruedecilla moleteada para regulación del alcance de las luces. Servomotor izquierdo para regulación del alcance de las luces. Servomotor derecho para regulación del alcance de las luces. Conmutador combinado en la columna de dirección.
12 5A Conmutador para regulación de los retrovisores exteriores.
13 15A Unidad de control del cambio automático. Conmutador multifunción. Palanca selectora.
14 5A Unidad de control del airbag. Testigo de la desactivación del airbag del acompañante.
15 Sin asignar
16 5A Unidad de control de la ayuda de aparcamiento.
17 10A Calefacción de la sonda lambda. Calefacción de la sonda lambda 1 posterior al catalizador. Electroválvula 1 del depósito de carbón activo.
18 5A Unidad de control en el cuadro de instrumentos. Lámpara del piloto antiniebla derecho.
19 5A Relé de las luces de posición. Radio. Unidad de control de la red de a bordo.Conmutador de encendido y arranque.
20 5A Unidad de control en el cuadro de instrumentos. Conmutador combinado en la columna de dirección.
21 10A Unidad de control de la red de a bordo.Luz de lectura del lado del conductor.Luz de lectura del lado del acompañante.Luz interior con desconexión retardada.Luz derecha del maletero.Luz de lectura trasera central.
22 5A Conexión para la diagnosis. Unidad de control del climatizador. Unidad de control del Climatronic. Electroimán de bloqueo antiextracción de la llave de contacto.
23 7.5A Unidad de control de la red de a bordo. Unidad de control del motor. Unidad de control del cambio automático. Palanca selectora. Sensor de lluvia.
24 Sin asignar
25 10A Sensor de alta presión. Relé del climatizador. Unidad de control del climatizador. Conexión para la diagnosis. Retrovisor interior antideslumbrante automático.
26 5A Unidad de control de la dirección asistida. Medidor de masa de aire.
27 5A Conmutador de las luces de marcha atrás.
28 Sin asignar
29 15A Bobina de encendido 1 con etapa final de potencia. Bobina de encendido 2 con etapa final de potencia. Bobina de encendido 3 con etapa final de potencia. Bobina de encendido 4 con etapa final de potencia.
30 10A Bomba 2 para circulación del líquido refrigerante. Válvula de conmutación del radiador para recirculación de gases de escape. Electroválvula para limitación de la presión de sobrealimentación.
31 10A Inyector del cilindro 1. Inyector del cilindro 2. Inyector del cilindro 3. Inyector del cilindro 4.
32 30A Unidad de control del motor.
33 5A Conmutador del pedal del embrague. Conmutador de las luces de freno. Unidad de control del ventilador del radiador.
34 7.5A Lámpara de la luz de carretera derecha.
34 15A Lámpara de la luz de carretera derecha e izquierda. Unidad de control en el cuadro de instrumentos.
35 Sin asignar
36 15A Bomba de combustible (bomba de preelevación). Relé de prealimentación de combustible.
37 Sin asignar
38 7.5A Lámpara de la luz de carretera izquierda. Unidad de control en el cuadro de instrumentos.
39 10A Lámpara de la luz de cruce derecha.
40 30A Conmutador de la turbina de aire exterior. Unidad de control de la turbina de aire exterior.
41 Sin asignar
42 15A Encendedor.
43 15A Unidad de control de la red de a bordo.Lámpara del intermitente delantero izquierdo.Lámpara del intermitente delantero derecho.Lámpara del intermitente trasero izquierdo.Lámpara del intermitente trasero derecho.Lámpara de la luz de freno izquierda.Lámpara de la luz de freno derecha.Lámpara de la luz de freno elevada.
44 5A Sensor de ultrasonido para el sistema de alarma antirrobo. Bocina de alarma.
45 15A Radio. Unidad de control del sistema multimedia [1].
46 20A Unidad de control de la red de a bordo.Bocina de tonos agudos.Bocina de tonos graves.
47 20A Unidad de control de la red de a bordo.Motor del limpiacristales.
48 25A Unidad de control de la red de a bordo.Unidad de cierre del cierre centralizado (lado del conductor).Unidad de cierre del cierre centralizado (lado del acompañante).Unidad de cierre trasera izquierda del cierre centralizado.Unidad de cierre trasera derecha del cierre centralizado.Unidad de cierre del portón/capó trasero.Motor de bloqueo de la tapa del depósito de combustible.
49 5A Unidad de control de la red de a bordo [2]. Lámpara de la luz de marcha atrás izquierda.
50 25A Unidad de control de la puerta del conductor.
51 25A Unidad de control de la puerta del acompañante.
52 30A Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha.
53 30A Unidad de control de la red de a bordo.Luneta térmica.
54 15A Lámpara del faro antiniebla izquierdo. Lámpara del faro antiniebla derecho.
55 Sin asignar
56 Sin asignar
57 5A Lámpara de la luz de posición izquierda. Grupo óptico trasero izquierdo.
58 5A Lámpara de la luz de posición derecha. Grupo óptico trasero derecho.
59 10A Lámpara de la luz de cruce izquierda.
60 Sin asignar

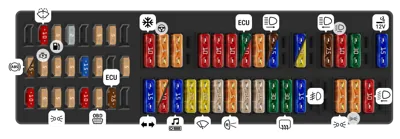

Fusiblera del habitáculo (diesel)

Fusiblera del habitáculo (diesel)
N°ADescripción
1 Sin asignar
2 10A Conmutador combinado en la columna de dirección. Motor del limpialuneta. Bomba del lavaparabrisas y del lavaluneta.
3 5A Relé de la bomba de combustible. Unidad de control del motor.
4 2A Conmutador combinado en la columna de dirección. Unidad de control del volante multifunción.
5 Sin asignar
6 5A Unidad de control en el cuadro de instrumentos.
7 5A Ruedecilla moleteada para regulación del alcance de las luces. Luz izquierda de la matrícula. Luz derecha de la matrícula. Regulador de la iluminación de conmutadores e instrumentos.
8 Sin asignar
9 5A Unidad de control del ABS.
9 7.5A Unidad de control del ABS. Pulsador de ASR y ESP. Conmutador combinado en la columna de dirección.
10 5A Sensor de la velocidad de marcha. Unidad de control de la red de a bordo.Conmutador de encendido y arranque.
11 5A Ruedecilla moleteada para regulación del alcance de las luces. Servomotor izquierdo para regulación del alcance de las luces. Servomotor derecho para regulación del alcance de las luces. Conmutador combinado en la columna de dirección.
12 5A Conmutador para regulación de los retrovisores exteriores.
13 15A Unidad de control del cambio automático. Conmutador multifunción. Palanca selectora.
14 5A Unidad de control del airbag. Testigo de la desactivación del airbag del acompañante.
15 Sin asignar
16 5A Unidad de control de la ayuda de aparcamiento.
17 10A Calefacción de la sonda lambda. Calefacción de la sonda lambda 1 posterior al catalizador. Electroválvula 1 del depósito de carbón activo.
18 5A Unidad de control en el cuadro de instrumentos. Lámpara del piloto antiniebla derecho.
19 5A Relé de las luces de posición. Radio. Unidad de control de la red de a bordo.Conmutador de encendido y arranque.
20 5A Unidad de control en el cuadro de instrumentos. Conmutador combinado en la columna de dirección.
21 10A Unidad de control de la red de a bordo.Luz de lectura del lado del conductor.Luz de lectura del lado del acompañante.Luz interior con desconexión retardada.Luz derecha del maletero.Luz de lectura trasera central.
22 5A Conexión para la diagnosis. Unidad de control del climatizador. Unidad de control del Climatronic. Electroimán de bloqueo antiextracción de la llave de contacto.
23 7.5A Unidad de control de la red de a bordo. Unidad de control del motor. Unidad de control del cambio automático. Palanca selectora. Sensor de lluvia.
24 Sin asignar
25 10A Sensor de alta presión. Relé del climatizador. Unidad de control del climatizador. Conexión para la diagnosis. Retrovisor interior antideslumbrante automático.
26 5A Unidad de control de la dirección asistida. Medidor de masa de aire.
27 5A Conmutador de las luces de marcha atrás.
28 Sin asignar
29 10A Válvula reguladora de la presión del combustible. Válvula para dosificación del combustible.
30 10A Bomba 2 para circulación del líquido refrigerante. Válvula de conmutación del radiador para recirculación de gases de escape. Electroválvula para limitación de la presión de sobrealimentación.
31 10A Relé de prealimentación de combustible. Unidad de control del ciclo automático de precalentamiento.
32 30A Unidad de control del motor.
33 5A Conmutador del pedal del embrague. Conmutador de las luces de freno. Unidad de control del ventilador del radiador.
34 7.5A Lámpara de la luz de carretera derecha.
34 15A Lámpara de la luz de carretera derecha e izquierda. Unidad de control en el cuadro de instrumentos.
35 Sin asignar
36 15A Bomba de combustible (bomba de preelevación). Relé de prealimentación de combustible.
37 Sin asignar
38 7.5A Lámpara de la luz de carretera izquierda. Unidad de control en el cuadro de instrumentos.
39 10A Lámpara de la luz de cruce derecha.
40 30A Conmutador de la turbina de aire exterior. Unidad de control de la turbina de aire exterior.
41 Sin asignar
42 15A Encendedor.
43 15A Unidad de control de la red de a bordo.Lámpara del intermitente delantero izquierdo.Lámpara del intermitente delantero derecho.Lámpara del intermitente trasero izquierdo.Lámpara del intermitente trasero derecho.Lámpara de la luz de freno izquierda.Lámpara de la luz de freno derecha.Lámpara de la luz de freno elevada.
44 5A Sensor de ultrasonido para el sistema de alarma antirrobo. Bocina de alarma.
45 15A Radio. Unidad de control del sistema multimedia [1].
46 20A Unidad de control de la red de a bordo.Bocina de tonos agudos.Bocina de tonos graves.
47 20A Unidad de control de la red de a bordo.Motor del limpiacristales.
48 25A Unidad de control de la red de a bordo.Unidad de cierre del cierre centralizado (lado del conductor).Unidad de cierre del cierre centralizado (lado del acompañante).Unidad de cierre trasera izquierda del cierre centralizado.Unidad de cierre trasera derecha del cierre centralizado.Unidad de cierre del portón/capó trasero.Motor de bloqueo de la tapa del depósito de combustible.
49 5A Unidad de control de la red de a bordo [2]. Lámpara de la luz de marcha atrás izquierda.
50 25A Unidad de control de la puerta del conductor.
51 25A Unidad de control de la puerta del acompañante.
52 30A Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha.
53 30A Unidad de control de la red de a bordo.Luneta térmica.
54 15A Lámpara del faro antiniebla izquierdo. Lámpara del faro antiniebla derecho.
55 Sin asignar
56 Sin asignar
57 5A Lámpara de la luz de posición izquierda. Grupo óptico trasero izquierdo.
58 5A Lámpara de la luz de posición derecha. Grupo óptico trasero derecho.
59 10A Lámpara de la luz de cruce izquierda.
60 Sin asignar
